Az Ecsetvonás panel (Ablak > Ecsetvonás) használatával adható meg, hogy a vonal folytonos vagy szaggatott, és beállítható, milyen legyen a szaggatottsága, ha szaggatott, valamint az ecsetvonás vastagsága, illesztése, a sarkos illesztés határa, a nyílhegy, a szélességprofil, a vonalegyesítések stílusa és a vonalvégek kialakítása.

Ecsetvonás beállításokat alkalmazhat egy egész objektumra, vagy az Élő festési csoportokkal különböző ecsetvonásokat alkalmazhat az objektum különböző szegélyeire.

Dave Cross, a Layers Magazine szakértője bemutatja a kitöltés és ecsetvonás funkció használatát az Illustrator alkalmazásban, valamint néhány hasznos gyorsfunkciót a kitöltés és ecsetvonás funkciókkal kapcsolatban ebben az oktatóanyagban.

Ecsetvonás színének, szélességének és igazításának megadása

Jelölje ki az objektumot. (Egy Élő festési csoportban a szegélyek kijelöléséhez használja az Élő festési kijelölés eszközt.)
Kattintson az Ecsetvonás négyzetre az eszköztáron, a Szín panelen vagy a Vezérlőpulton. Ezzel azt jelzi, hogy ecsetvonást szeretne használni, nem kitöltést.

Ecsetvonás négyzet
Jelöljön ki egy színt a Szín panelen, vagy egy színmintát a Színtárak panelen vagy a Vezérlőpulton, vagy kattintson duplán az Ecsetvonás négyzetre, és jelöljön ki egy színt a Pipetta eszközzel.

Megjegyzés:

Ha az Ecsetvonás négyzetben lévő aktuális színt kívánja használni, az Ecsetvonás négyzetből egyszerűen az objektumra húzhatja a színt. Élő festési csoportok esetében a húzás nem működik.
Adjon meg egy vonalvastagságot az Ecsetvonás vagy a Vezérlőpulton.
Abban az esetben, ha az objektum egy zárt görbe, és nem egy Élő festési csoport, válasszon egy beállítást az Ecsetvonás panelen az ecsetvonás görbe mentén történő igazításához:
- Ecsetvonás középre igazítása
- Ecsetvonás belülre igazítása
- Ecsetvonás kívülre igazítása
Megjegyzések:
- Az Illustrator aktuális állapotában a webes dokumentumok készítése során az Ecsetvonás belülre igazítása az alapértelmezett beállítás. Az Illustrator néhány korábbi verziójában a program az Ecsetvonás középre igazítása beállítást használja alapértelmezettként.
- Ha olyan görbéket próbál igazítani, amelyek különböző ecsetvonás-igazításokat használnak, előfordulhat, hogy a görbék nem igazodnak pontosan. Ha azt kívánja, hogy a szegélyek pontosan illeszkedjenek az igazításkor, ellenőrizze, hogy a görbeigazítás beállításai ugyanazok legyenek.

Változó szélességű ecsetvonások létrehozása

Az eszköztáron elérhető Szélességi eszköz lehetővé teszi változó szélességű ecsetvonás létrehozását és a váltakozó szélesség profilként való mentését, ami más ecsetvonásokra is alkalmazható. Mostantól könnyedén módosíthatja vagy nagyíthatja a változó szélességű ecsetvonásokat kevesebb szerkesztőpont használatával, mivel az Illustrator egyszerűsített görbéket alkalmaz az ecsetvonásokra.

Egy vonásra a Szélesség eszközzel rámutatva üres rombusz jelenik meg a fogantyúkkal rendelkező görbén. Beállítható az ecsetvonás szélessége, áthelyezhetők, megkettőzhetők és törölhetők a szélességi pontok. Több ecsetvonás esetén a szélességi eszköz csak az aktuális ecsetvonást állítja be. Ha egy vonást módosítani kíván, győződjön meg róla a Megjelenés panelen, hogy a megfelelő ecsetvonás van-e éppen kiválasztva.

A szélességi pontok Szélességi pont szerkesztése párbeszédpanelből történő létrehozásához és módosításához kattintson duplán az ecsetvonásra a Szélességi eszközzel, majd szerkessze a szélességi pontok adatait. Ha kiválasztja a Szomszédos szélességi pontok korrekciója jelölőnégyzetet, az egyes szélességi pontok beállítása kihat majd a szomszédos szélességi pontokra is.

A Szomszédos szélességi pontok korrekciója jelölőnégyzet automatikus kiválasztásához nyomja le a Shift billentyűt és kattintson duplán a szélességi pontra. A Szélességi eszköz különbséget fog tenni a folytonos és nem folytonos szélességi pontok között, amikor a változó szélességet állítja be.

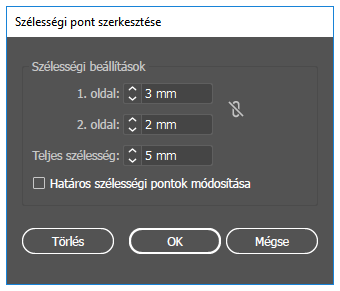

width-point-edit — Szélességi pont szerkesztése párbeszédpanel folytonos pontokhoz

Nem folytonos szélességi pont létrehozása az alábbiak szerint történik:

Adjon meg két, eltérő szélességű szélességi pontot az ecsetvonáson.

Két szélességi pont létrehozva
Nem folytonos szélességi pont létrehozásához húzza rá az egyik szélességi pontot a másik szélességi pontra.

Az egyik szélességi pontot a másik szélességi pontra ráhúzva előállított nem folytonos szélességi pont

A nem folytonos szélességi pontoknál a Szélességi pont szerkesztése párbeszédpanel mindkét szélességi érték halmazát megjeleníti.

width-point-edit-discontinuous_1 — Szélességi pont szerkesztése párbeszédpanel nem folytonos pontok esetén

A Szélességi eszköz beállításai

Végezze el a következő műveletek valamelyikét:

A fogantyúk kifelé és befelé húzásával állítható be az ecsetvonás szélessége a görbe adott pontján. Sarkokban vagy közvetlenül kijelölt szerkesztőpontokban létrehozott szélességi pontok megtartják a helyzetüket a görbe szerkesztésekor is.
Egy szélességi pont helyzetének megváltoztatásához húzza el a pontot a görbén.
Több szélességi pontot Shift+kattintással lehet kijelölni. A Szélességi pont szerkesztése párbeszédablakban több pont esetén adjon meg értéket az 1. oldal és 2. oldal mezőkben. A szélességi pontok bármely módosítása minden kijelölt szélességi pontra hatással van.
Az összes szélességi pont szélességi értékének átfogó módosításához az Ecsetvonás panel Szélesség legördülő listájából válassza ki a kívánt szélességi értéket.

Szélességi profilok mentése

Az ecsetvonás szélességének meghatározása után mentse a változó szélességi profilt az Ecsetvonás panelen, a Vezérlőpulton vagy a Tulajdonságok panelen.

A. Állandó szélességű profil beállítása B. Szélességprofil mentése ikon C. Szélességprofil törlése ikon D. Szélességprofil visszaállítása ikon

Végezze el a következő műveletek valamelyikét:

Ahhoz, hogy szélességi profilokat a kijelölt görbékre alkalmazza, válassza ki őket a Vezérlőpulton vagy Ecsetvonás panelen a Szélességi profilok legördülő listából. Amikor nem változó szélességű ecsetvonás van kiválasztva, akkor csak az Állandó beállítás érhető el. Az Állandó beállítás választásával az objektumról a változó szélességi profil eltávolítható.
Az alapértelmezett profilkészlet visszaállításához kattintson a Profil visszaállítása elemre a Profil legördülő listában.

Megjegyzés:

Az alapértelmezett profilkészlet visszaállítása az Ecsetvonás-beállítások párbeszédpanelen törli az összes mentett saját profilt.

Ha változó szélességű profilt rendel egy ecsetvonáshoz, akkor ezt csillag (*) fogja jelölni a Megjelenés panelen.

A Grafikaecsetnél és a Mintázatecsetnél a Szélességi pontok vagy profilok beállítás automatikusan kijelölődik az Ecsetvonás-beállítások párbeszédpanelen a vonás görbéjének Változó szélesség eszközzel történő szerkesztése, illetve a Szélességi profil készletből való választás után. A szélességi profilok minden változtatása törölhető a méret Rögzített beállításával, vagy az egyik grafikustábla-adat (például Nyomás) kiválasztásával, amely visszaállítja a grafikustábla-adatok beállítást.

Pontozott és szaggatott vonalak létrehozása

Pontozott vagy szaggatott vonalakat az objektum ecsetvonás-jellemzőinek szerkesztésével hozhat létre.

Jelölje ki az objektumot.
Az Ecsetvonás panelen jelölje be a Szaggatott vonal jelölőnégyzetet. Ha a Szaggatott vonal beállítás nem jelenik meg, akkor az Ecsetvonás panel menüjéből válassza a Beállítások megjelenítése menüpontot.
Kattintson erre az ikonra: „A vonások sarkokhoz és görbevégekhez igazítása, a vonások hosszának módosításával” Ezzel a beállítással a sarkokra és görbevégekre eső vonások következetesen és kiszámíthatóan jeleníthetők meg. Ha a vonások megjelenését annak korrigálása nélkül kívánja megtartani, akkor válassza a „Megtartja a vonások és a hézagok pontos hosszát” ikont.

Szaggatott vonal korrigálása a sarkoknál

A. Megtartja a vonások és a hézagok pontos hosszát B. A vonások sarkokhoz és görbevégekhez igazítása, a vonások hosszának módosításával
Adjon meg egy szaggatási sorozatot a vonalak hosszának és a köztük lévő hézag méretének beírásával.

A megadott számokat sorban ismételni fogja a program, tehát a minta megadása után nem kell kitöltenie a többi szövegmezőt.
Jelöljön ki egy vonalvég-beállítást a vonalkák végének módosításához. A Tompa vonalvég szögletes végű vonalkákat hoz létre, a Kerek vonalvég kerek vonalkákat és pontokat, a Kiszögellő vonalvég pedig megnyújtja a vonalkák végét.

6 pontos szaggatott vonalak 2-es, 12-es, 16-os, 12-es hézagokkal

A. Tompa vonalvég B. Kerek vonalvég C. Kiszögellő vonalvég

Nézze meg ezt a videót, hogy megismerje a tökéletesen szaggatott körvonalak létrehozásának módját.

Vonal illesztéseinek és vonalvégeinek módosítása

A vonalvég egy nyitott vonal végét jelenti, az illesztés pedig az a hely, ahol a vonal irányt vált. A vonalvégeket és illesztéseket az objektum ecsetvonás-jellemzőinek módosításával változtathatja meg.

Jelölje ki az objektumot.
Az Ecsetvonás panelen jelöljön ki egy vonalvég-beállítást és egy illesztési beállítást.

Ha a beállítások nem jelennek meg, a panel menüjéből válassza a Beállítások megjelenítése menüpontot.

Tompa vonalvég

Szögletes végű vonalakat hoz létre.

Kerek vonalvég

Lekerekített végű vonalakat hoz létre.

Kiszögellő vonalvég

Szögletes végű ecsetvonásokat hoz létre, amelyek a vonal hosszának felével túlnyúlnak. Ez a beállítás azt eredményezi, hogy a vonalvastagság egyenlő arányban nyúlik túl minden irányban.

Ferde vágás illesztése

Hegyes végű ecsetvonásokat hoz létre. Adja meg a ferde vágás határát 1 és 500 között. A ferde vágás határa azt határozza meg, hogy a ferde (hegyes) illesztést a program mikor változtatja sarkított (szögletes) illesztéssé. A Ferde vágás alapértelmezett határa 10, ami azt jelenti, hogy ha egy sarokpontban a vonalvastagság tízszeresénél már hosszabb lenne a hegyes csücsök, akkor a program átvált sarkos illesztésről lecsapott illesztésre. Ha a ferde vágás határa 1 értékű, akkor a program fazetta illesztést fog használni.

Kerek illesztés

Lekerekített sarkokkal ellátott vonalakat hoz létre.

Fazetta illesztése

Szögletes sarkokkal ellátott vonalakat hoz létre.

Nyílhegyek elhelyezése

Az Illustrator az Ecsetvonás panelről hozzáférést biztosít a nyílhegyekhez, és beállítható azok mérete is. Az alapértelmezett nyílhegyek közül az Ecsetvonás panel Nyílhegyek legördülőlistájából lehet választani. Az Ecsetvonás panel használatával a nyílhegyek könnyen fel is cserélhetők.

A nyíl hegye és tolla egymástól függetlenül átméretezhető a Méretezés művelettel. Ha egyforma értékkel kívánja átméretezni a nyíl hegyét és tollát, kattintson a „Kezdő és záró nyílhegy méretezésének összekapcsolása” ikonra a Méretezés művelet mellett.

Az Igazítás művelettel beállítható a görbe úgy, hogy igazodjon a nyíl hegyéhez és tollához. A következő lehetőségek kínálkoznak:

A nyíl hegyének túlnyúlása a görbe végén
A nyíl hegyének elhelyezése a görbe végén

Megjegyzés: Az objektumon lévő nyílhegy eltávolítható a Nincs nyílhegybeállítás kiválasztásával a legördülő listából.

Nyílhegyek testreszabása

Nyílhegyek testreszabásához nyissa meg az Arrowheads.ai fájlt, melynek helye: /Applications/Adobe Illustrator <year>/Support Files/Resources/<locale> (macOS) és

C:\Program Files\Adobe\Adobe Illustrator <year>\Support Files\Required\Resources\<locale> (Windows). A fájlban található utasításokat követve létrehozhatók az egyéni nyílhegyek.

A frissített Arrowheads.ai fájlt helyezze ide: /Applications/Adobe Illustrator <év>/Plug-ins (macOS) és C:\Program Files\Adobe\Adobe Illustrator <év>\Plug-ins (Windows), és kerülje a meglévő Arrowheads.ai fájl felülírását.
