Objektumok igazítása, elrendezése és mozgatása egy görbén

Az Objektumok görbén eszközzel az objektumokat görbe vagy egyenes vonalú görbékhez csatolhatja és igazíthatja, majd átrendezheti és áthelyezheti őket egyszerűen, az igazítás elvesztése nélkül.

A videó lejátszásával láthat egy példát az Objektumok görbén eszközre működés közben.

Adobe Illustrator deeplink

Próbálja ki az alkalmazásban
Egy mintafájlon gyakorolva néhány egyszerű lépésben megtanulhatja, hogyan kell az Objektumok görbén eszközt használni.

Objektumok csatolása és igazítása görbékhez

  1. Válassza a Kijelölés   eszközt az eszköztáron, majd jelölje ki a csatolni kívánt objektumokat.

  2. Válassza az eszköztár Objektumok görbén   eszközét.

    Ha nem találja az eszköztárban az Objektumok görbén   eszközt, válassza az Eszköztár szerkesztése   elemet, majd válassza ki a Módosítás szakaszban.

  3. Jelölje ki a görbét. Az objektumok a görbéhez kapcsolódnak és ahhoz igazodnak, így létrejön az Objektumok görbén csoport.

    Győződjön meg arról, hogy a görbe támogatott. Amikor a kurzort egy támogatott görbe fölé viszi, a görbe kiemeltként jelenik meg, és az egérmutató az Objektumok görbén   eszköz ikonját
    mutatja.

Megjegyzés:
  • A görbe lehet nyitott vagy zárt, ívelt vagy egyenes vonalú.
  • Használhatja az egyik kijelölt objektumot görbeként.
  • A legtöbb objektumtípus csatolható, kivéve néhány diagramot és Objektumok görbén csoportot.
  • Az Objektumok görbén   eszközt elérheti az Objektum > Objektumok görbén > Csatolás helyről, valamint a jobb egérgombbal való kattintásra megjelenő menüből is két vagy több objektum kijelölésekor.
  • Görbére írt szöveg   eszköztől eltérően a görbe az objektumok csatolása után is látható marad.

Objektumok alapértelmezett elrendezése egy görbén

  • Sorrend: A görbén lévő objektumok sorrendjét a vásznon elfoglalt pozíciójuk határozza meg. Amikor kijelöli az objektumokat, azok oszloponként balról jobbra haladva lesznek kiválasztva. Az egyes oszlopokon belül az objektumok felülről lefelé haladva kerülnek kiválasztásra. Ezt követően a görbe mentén, a görbe kezdőpontjától kezdve lesznek elhelyezve. A kezdőpont előre meg van határozva az olyan eszközökkel létrehozott alapvető alakzatokhoz, mint a Téglalap   és a Csillag   eszköz.
  • Csatolási pont: Az egyes objektumok középpontja a görbe körvonalához csatlakozik, figyelmen kívül hagyva a körvonal vastagságát.
  • Elosztás és térköz: Az első objektum a görbe kezdőpontjához kapcsolódik nyitott és zárt görbéken egyaránt, míg az utolsó objektum a görbe végpontjához kapcsolódik nyitott görbén. Az objektumok a csatolási pontjaik közötti távolság alapján egyenlő távolságra vannak egymástól.
  • Minden objektum igazítása a görbéhez képest: Az objektumok függőlegesen vagy vízszintesen kapcsolódnak a görbéhez, az eredeti elforgatási szögüket lekerekítve. Ennek eredményeként a Tulajdonságok panel Objektumok görbén beállításai szakaszában a nettó elforgatás nulla értékként jelenik meg.

Alapértelmezett csatolási pont és elforgatás módosítása

  1. Kattintson duplán az eszköztár Objektumok görbén   eszközére.

  2. Az Objektumok görbén eszközbeállításai ablakban jelölje ki a Forgáspont kilenc pontjának egyikét a csatolási pont módosításához.

  3. Igény szerint állítsa be az elforgatás szögét a Forgatás legördülő menüből, majd válassza a Mentés lehetőséget.

Az új beállítások csak azokra az objektumokra lesznek érvényesek, amelyeket a jövőben görbékhez fog csatolni. A már csatoltak változatlanok maradnak.

Bármikor visszaállíthatja az eredeti beállításokat:

  1. Kattintson duplán az eszköztár Objektumok görbén   eszközére.

  2. Válassza a Visszaállítás, majd a Mentés lehetőséget.

Objektumok átrendezése görbéhez való csatolás után

Miután objektumokat csatolt egy görbéhez, elforgathatja azokat, módosíthatja a csatolási pontjaikat és a térközüket, valamint mozgathatja őket a görbe mentén. Ezek a módosítások a csoport összes objektumára vonatkoznak, nem alkalmazhatók egyedi objektumokra.

Az objektumokat össze is keverheti, leválaszthatja a görbéről, és további objektumokat is csatolhat hozzá.

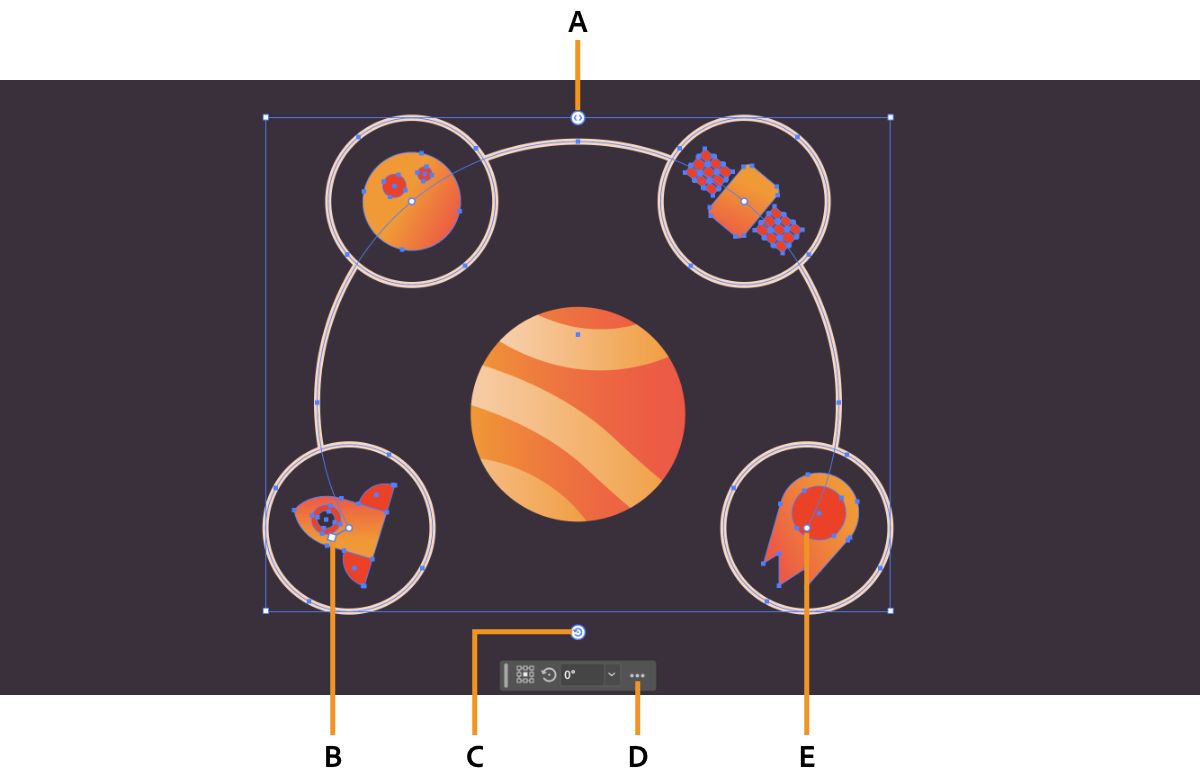

Egy rakéta, a Hold, egy műhold és egy üstökös, amely egy kör alakú pályán halad a Nap körül.
Görbén lévő objektumok átrendezése vezérlők segítségével az igazítás megtartása mellett.

A. A Térköz vezérlő B. Az Összes áthelyezése vezérlő C. Az Összes elforgatása vezérlő D. A Környezetfüggő feladatsáv E. A Kijelölés/Áthelyezés vezérlő

Objektumok elforgatása

  1. Jelölje ki a vásznon az Objektumok görbén csoportot.

  2. Az objektumok elforgatásához használja az Összes elforgatása   vezérlőt. Az objektumok a csatolási pontjuknál forognak.

    Az objektumok 15 fokos lépésekben történő elforgatásához nyomja meg a Shift billentyűt, amikor az Összes elforgatása   vezérlőt használja.

  3. Pontos elforgatáshoz adja meg a szöget a Tulajdonságok panel Objektumok görbén szakaszában lévő Elforgatás legördülő listában.

    A Tulajdonságok panelen megadott elforgatási szög azt jelzi, hogy egy objektum a csatolási pontnál lévő görbére merőleges képzeletbeli vonalhoz képest mennyire van döntve.

Az objektumok csatolási pontjának módosítása

  1. Válassza ki a vásznon az Objektumok görbén csoportot.

  2. A Tulajdonságok panel Objektumok görbén beállításai szakaszában jelölje ki a Forgáspont kilenc pontjának egyikét az objektumok csatolási pontjának módosításához.

    A csatolási pont módosításakor az objektumok elfordulhatnak, de elforgatásuk szöge nem változik. Az elforgatás szöge csak akkor változik meg, ha az Összes elforgatása   vezérlőt vagy az Elforgatás legördülő menüt használja.

Az objektumok térközének és elosztásának módosítása

  1. Válassza ki a vásznon az Objektumok görbén csoportot.

  2. A határolókereten található Térköz   vezérlővel beállíthatja az objektumok térközét és eloszlását:

    • Csak Térköz vezérlő: A görbe első objektuma rögzítve marad, és a többi objektum közelít vagy távolít tőle.
    • Térköz vezérlő Option (macOS) vagy Alt (Windows) billentyűvel: Egyik objektum sincs rögzítve, és az objektumok a görbe közepe felé mozognak, vagy távolodnak tőle mindkét végen.

    A térköz igazítása közben a mérőszám látható a vezérlő mellett, lehetővé téve a pontos értékek kiválasztását.

Az összes objektum áthelyezése a görbe mentén

  1. Válassza ki a vásznon az Objektumok görbén csoportot.

  2. Az első objektum Összes áthelyezése vezérlőjével áthelyezheti a görbe mentén az összes objektumot.

    Az Összes áthelyezése csak akkor használható nyitott görbéken, ha az objektumok eloszlása rövidebb, mint a görbe hossza.

Objektumok összekeverése

  1. Válassza ki a vásznon az Objektumok görbén csoportot.

  2. Vigye a kurzort annak az objektumnak a csatolási pontja fölé, amelyet más pozícióba szeretne áthelyezni. Megtalálja a Kijelölés/Áthelyezés vezérlőt.

  3. Húzza a vezérlőt a másik objektum felé, amelynek a pozícióját a kijelölt objektum elfoglalja, majd engedje el. Ahogy a kijelölt objektum kapcsolódik a görbéhez, az előtte vagy mögötte lévő objektumok felfelé vagy lefelé tolódnak a görbén.

A görbén lévő objektumok sorrendje nem változik, ha átrendezi őket a Rétegek panel Objektumok görbén csoportjában.

Objektum leválasztása a görbéről

  1. Válassza ki a vásznon az Objektumok görbén csoportot.

  2. Vigye az egérmutatót az objektum csatolási pontja fölé, és válassza a Kijelölés/Áthelyezés vezérlőt. A vezérlő kékre vált.

  3. Válassza a Tulajdonságok panel Objektumok görbén szakaszában lévő Leválasztás lehetőséget, majd helyezze át a leválasztott objektumot a csoporton kívülre.

    A Kijelölés/Áthelyezés vezérlővel egyszerre csak egy objektumot lehet leválasztani. Több objektum egyidejű leválasztásához a Rétegek panelen jelölje ki őket a Shift billentyűvel, és helyezze ki őket az Objektumok görbén csoportból.

Objektumok automatikus átrendezése egy objektum leválasztása után

Amikor objektumot választ le a görbéről:

  • A leválasztott objektumot követő objektumok felfelé mozognak a sorrendben, de nem feltétlenül felfelé a görbén. Leválasztás esetén a második objektum felfelé mozdul el, hogy átvegye a helyét.
  • Ha nem módosította az alapértelmezett térközt/eloszlást, az alapértelmezett elosztás megmarad, de a térköz megváltozik. Nyitott görbék esetén, amennyiben két objektum megmarad, a görbe origója és végpontja mindig foglalt lesz.
  • Ha megváltoztatta az alapértelmezett térközt/eloszlást, az új térköz megmarad, de az eloszlás módosul.

További objektumok csatolása a görbéhez

A Rétegek panelen húzza az objektumokat az Objektumok görbén csoportba. Automatikusan a vásznon lévő görbe végéhez kapcsolódnak. Ha elkülönítés módban szeretne objektumokat csatolni a görbéhez, tegye a következőket:

  1. Másolja a csatolni kívánt objektumokat.

  2. Kattintson duplán a vásznon az Objektumok görbén csoportra, hogy elkülönítési módba lépjen, majd illessze be a tartalmat. Az objektumok automatikusan a görbe végéhez kapcsolódnak.

    Megjegyzés:

    Ha elkülönítés módban hoz létre objektumokat, azok automatikusan a görbe végéhez kapcsolódnak.

Másolat készítése egy csatolt objektumról

  1. A Rétegek panelen jelölje ki az objektumot az Objektumok görbén csoportban.

  2. Nyomja meg a vásznon az Option (macOS) vagy az Alt (Windows) billentyűt, és húzza az objektumot a másolat létrehozásához. A másolat automatikusan a görbe végéhez kapcsolódik.

    Megjegyzés:

    A Ctrl/Cmd + C és a Ctrl/Cmd+ V parancs használatával létrehozott másolat csak elkülönítés módban lesz automatikusan a görbéhez csatolva.

A görbe és az objektumok módosítása

Az objektumok és a görbe módosításához jelölje ki azokat a Rétegek panelen vagy elkülönítés módban:

  • Néhány eszköz, például az Alakzatformáló   eszköz, a Keverés   eszköz és az Élő festékesvödör v eszköz csak elkülönítés módban használható.
  • Néhány eszköz, például a Perspektívarács   eszköz és a Perspektivikus kijelölés   eszköz nem támogatott.
  • Néhány eszköz, például a Radír   eszköz, a Görberadír   eszköz, az Olló   eszköz és a Kés   eszköz működik, de az Objektumok görbén csoport automatikusan normál csoporttá alakul.

A görbe módosításakor az objektumok igazodnak, és átrendeződnek az új görbealaknak megfelelően.

Az Objektumok görbén csoport kibontása

A Kibontás segítségével az Objektumok görbén csoportot normál csoporttá alakíthatja:

  1. Válassza ki a vásznon az Objektumok görbén csoportot.

  2. Válassza az Objektum > Objektumok görbén > Kibontás parancsot.
