Aprenda a crear objetos realistas en Illustrator aplicando efectos 3D, iluminación y materiales de Adobe Substance.

Puede aplicar efectos 3D, luces y materiales en gráficos vectoriales 2D con texturas realistas representados en diferentes ambientes de iluminación. Además, puede renderizarlos mediante trazado de rayos para crear gráficos 3D realistas fácilmente.

Siga leyendo para saber cómo transformar una ilustración vectorial de muestra con efectos 3D, tal como aparece en este diseño de ejemplo.

resultado
Diseño de vector 3D de muestra

Tres pasos para crear una ilustración 3D

Comience dibujando su ilustración favorita en papel, cálquela en Illustrator y aplique efectos 3D como Extrusión, Rotación y Materiales de Substance. Dé los últimos retoques al diseño con los efectos de iluminación y sombras adecuados y luego renderice la ilustración con facilidad.

Crear una ilustración vectorial

Puede convertir la imagen de un boceto a lápiz dibujado en papel en una ilustración vectorial con la opción de calco de imagen. También puede descargar una ilustración 2D de muestra para probar sobre la marcha.

ilustración vectorial
Una ilustración 2D de muestra

  1. Dibuje sus ilustraciones favoritas en una hoja de papel. Por ejemplo, letras Flora
  2. Importe la imagen de trama a Illustrator usando Archivo > Colocar en un documento.
  3. Selecciona Objeto > Calco de imagen > Crear para realizar el calco con los parámetros predeterminados.

Aplicar efectos 3D a la ilustración

Antes de comenzar a aplicar efectos 3D a la ilustración vectorial, eche un vistazo a las opciones y ajustes preestablecidos Objeto, Materiales o Iluminación
disponibles en el panel 3D y materiales. El panel 3D y materiales se abre al hacer clic en Ventana > 3D y materiales

Objeto

tipos de 3d
Tipos de 3D en el panel 3D y materiales

A. Plano

Aplana el objeto sobre el plano.

A. Extrusión

Extiende un objeto 2D para añadir profundidad.

A. Girar

Limpia una ruta o un perfil en dirección circular.

A. Inflar

Infla el objeto plano.

B. Profundidad

Establece la profundidad del objeto de 0 a 2000.

C. Torcer

Tuerce el objeto hasta 360°.

D. Estrechar

Estrecha el objeto del 100 % hasta el 1 %.

E Extremo

Especifica si el objeto parece sólido o hueco.

F. Bisel

Aplica un borde biselado a lo largo de la profundidad del objeto.

G. Ajustes preestablecidos

Aplica ajustes preestablecidos de rotación basados en dirección, eje e isometría.

H. Rotación vertical

Gira el objeto verticalmente de -180° a 180°.

I. Rotación horizontal

Gira el objeto horizontalmente de -180° a 180°.

J. Rotación circular

Gira el objeto en círculo de -180° a 180°.

K. Perspectiva

Cambia la perspectiva del objeto entre 0° y 160°.

Materiales

materiales de substance
Materiales en el panel 3D y materiales

A. Materiales de base

Aplica material de ajustes preestablecidos predeterminado.

B. Materiales de Adobe Substance

Le permite aplicar algunos de los materiales de Adobe Substance.

C. Recursos de Substance 3D

Añade materiales de los recursos de Adobe Substance

D. Recursos de la comunidad de Substance

Añade materiales de la comunidad de Adobe Substance

E. Añadir nuevos materiales y gráficos

Añadir materiales: le permite añadir sus propios materiales nuevos al panel.

Añadir gráficos: le permite añadir ilustraciones en forma de gráficos. Puede usar gráficos para mapear ilustraciones en objetos 3D

F. Propiedades del material

Aplica propiedades metálicas y de rugosidad de 0 a 1 para materiales básicos. Las propiedades varían para cada uno de los materiales de Adobe Substance.

Iluminación

efectos de iluminación
Iluminación en el panel 3D y Materiales

A. Ajustes preestablecidos

Aplica efectos de iluminación preconfigurados como Estándar, Difuso, Arriba izquierda o Derecha rápidamente a su ilustración.

B. Intensidad

Cambia el brillo de la luz seleccionada de 0 % a 100 %.

C. Rotación

Gira el foco de luz alrededor del objeto con un valor de -180° a 180°.

D. Altura

Acerca la luz al objeto, si está más abajo y provoca una sombra corta y, a la inversa, de 0° a 90°.

E. Suavidad

Determina cómo se propaga la luz. Anula el ajuste preestablecido difuso con un valor de 0 % a 100 %.

F. Intensidad de la luz ambiente

Controla la intensidad de la iluminación global, con un valor de 0 % a 200 %.

G. Sombras

Aplica sombras a su ilustración cuando el botón de alternancia está activado.

H. Posición

Aplica sombras Detrás del objeto o Delante del objeto.

I. Distancia de objeto

Ajusta la distancia de la sombra al objeto con un valor de 0 % a 100 %.

J. Límite de sombra

Aplica el límite de la sombra con un valor de 0 % a
200 %.

Aplicar efectos de extrusión, Materiales, Iluminación y Sombras

Ahora que ya conoce todas las opciones de materiales y efectos 3D disponibles en la sección anterior, puede aplicar los efectos Extrusión y rotaciónMateriales de Adobe SubstanceIluminación, Intensidad y Sombras a la ilustración vectorial importada.

Conozca las siguientes limitaciones y mensajes de error antes de empezar a aplicar efectos 3D:

  • Si el modo de trazado de rayos está habilitado, se producirá un mayor tiempo de respuesta según la complejidad o el tamaño del objeto. En el caso de objetos con rutas complejas, los efectos 3D se aplicarán de forma parcial.
  • La función Efectos 3D aún no es compatible para todos los tipos de objeto. Por ejemplo, imágenes de trama u objetos únicos de punto de ancla.

Extrusión y Rotación

Vea este vídeo de 17 segundos para aprender a aplicar los efectos de Extrusión en la ilustración 2D.

  1. Seleccione la ilustración creada mediante Crear ilustración vectorial.

  2. Haga clic en Efecto > 3D > Extrusión y biselado. Aparece el panel 3D y materiales

  3. Establezca Profundidad, Torcer y Estrechar

  4. Seleccione Rotación > Ajustes prestablecidos > Fuera del eje - Delante y establezca los valores del eje X y el eje Y en cualquier valor apropiado de 0° a 360°.

Rotación y perspectiva

También puede establecer la rotación de un objeto y la perspectiva desde la que se ve.



Para ajustar la perspectiva, seleccione un valor dentro de un rango de 0 a 160 en el regulador 3D y materiales > Objeto > Tipo 3DPerspectiva.

Un ángulo menor es similar a un teleobjetivo; un ángulo de lente mayor es similar a un gran angular.

Cámara en perspectiva
Agregar perspectiva al objeto

Materiales de Adobe Substance

Después de aplicar los efectos de Extrusión a la ilustración vectorial, ahora toca saber cómo aplicar Materiales 3D.

Materiales 3D
Ilustración 3D después de aplicar materiales

  1. Seleccione la ilustración vectorial después de aplicar efectos de Extrusión

  2. Seleccione Materiales en el panel Efectos 3D. Elija el material en la lista o añada el suyo propio
    haciendo clic en el icono +

    Puede añadir su propio material o elegir uno gratuito en la comunidad y los materiales de Adobe. Además, puede añadir miles de materiales de Adobe Substance 3D si tiene un plan de suscripción.

  3. Haga clic en Propiedades del material para aplicar parámetros o cambiar la posición, los canales y los filtros.

Iluminación, Intensidad y Sombras

Después de aplicar Extrusión y Materiales 3D a la ilustración, vea este vídeo de 11 segundos para aprender a aplicar efectos de iluminación.

  1. Seleccione Iluminación en el panel 3D y materiales.

  2. Elija uno de los ajustes prestablecidos predeterminados como Estándar, Difuso, Arriba izquierda o Derecha. O personalícelo aplicando parámetros de color, intensidad, rotación, altura y suavidad.

  3. Seleccione Luz ambiente > Intensidad y establezca un valor de 0 % a 200 %.

  4. Seleccione el botón de alternancia Sombras para aplicar una sombra. Puede utilizar parámetros como la posición, la distancia del objeto o el límite para personalizar un efecto de sombra.

Renderizar la ilustración

Después de aplicar los efectos 3D a la ilustración vectorial, puede usar Representar con Trazado de rayos para crear ilustraciones gráficas en 3D realistas con mayor eficacia y calidad. El trazado de rayos le permite crear gráficos 3D realistas al trazar la trayectoria de los rayos de luz al rebotar sobre el objeto.

Para habilitar o deshabilitar el trazado de rayos y renderizar la imagen, haga clic en el icono Renderizar con trazado de rayos que hay en la esquina superior derecha del panel 3D y materiales

Ajustes de trazado de rayos

También puede cambiar las opciones de calidad, ruido y rasterización de Trazado de rayos a través de sus ajustes. Haga clic en el menú desplegable de configuración de renderización en la esquina superior derecha del panel Efectos 3D.

  • Haga clic en el botón deslizante de Trazado de rayos para habilitarlo o deshabilitarlo.
  • Además, puede cambiar la resolución, el color y el fondo de la imagen rasterizada si hace clic en Configuración de rasterizado.
  • Seleccione Alta en Calidad y haga clic en Representar para que la ilustración se renderice con la calidad más óptima.

Consulte algunas de las prácticas recomendadas sobre cómo optimizar el uso de la CPU cuando procesa la ilustración.

El diseño final

Ahora que ha aprendido sobre el poder de los efectos 3D en Illustrator, juegue con los archivos de muestra y lleve su diseño creativo al siguiente nivel.

También puede descargar el diseño final para ver su ilustración gráfica en 3D.

Descargue su diseño final

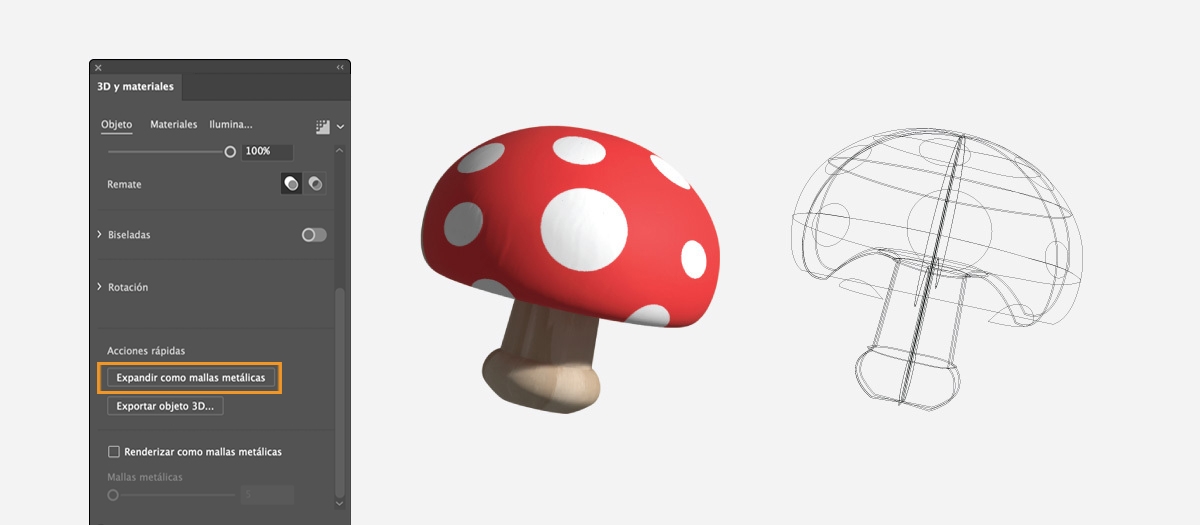

Visualización de objetos 3D como mallas

Utilice los estructurados para ver la estructura subyacente del objeto 3D a fin de garantizar la precisión. También puede exportar los esquemas de pantalla como planos de línea para futuras referencias.

Para ver objetos 3D como mallas, seleccione expandir como Wireframe en el panel 3D y materiales.

Ver objeto 3D como malla metálica
Ver objeto 3D como malla metálica

Exportación de objetos 3D

Puede exportar objetos 3D a formatos de archivo GLTF y USD y abrirlos en otras aplicaciones 3D para seguir editando y mejorando objetos 3D y objetos 3D con materiales y gráficos. Illustrator también admite la exportación de objetos 3D como archivos OBJ junto con colores.

Cuando se exportan varios objetos, se puede ver cada objeto como un objeto modificable independiente.

Siga los pasos para exportar objetos 3D:

  1. En el panel 3D y materiales , seleccione Exportar objetos 3D.

    Seleccione Exportar objetos 3D para abrir el panel Exportación de archivos.
    Seleccionar Exportar objetos 3D para abrir el panel Exportación de archivos

  2. En el panel Exportación de activos, seleccione el activo 3D y seleccione GLTF, USD o OBJ en la lista desplegable Formato.

    Nota:

     Para cualquier objeto 3D que decida exportar, la opción Formato está establecida en USDA de forma predeterminada en el panel Exportación de activos.

  3. Seleccione Exportar.

Para obtener más información sobre cómo exportar objetos utilizando el panel Exportación de archivos, consulte Recopilación de activos y exportación en lotes

Puede importar el archivo exportado en Adobe Substance 3D Stager o cualquier otra aplicación 3D para mejorar aún más su objeto 3D.

 Obtener Substance 3D Stager


Pasos siguientes: Crear efectos de texto en 3D

Le ayudamos a comenzar a aplicar efectos 3D en Illustrator. Dé un paso a delante y aprenda a crear efectos de texto 3D utilizando herramientas y funciones básicas. O aprenda a entrelazar texto con objetos 3D

Póngase en contacto con nosotros

Si tiene alguna pregunta que formular o una idea que compartir, participe en la Comunidad de Adobe Illustrator. Nos encantaría conocer sus dudas y comentarios.

Logotipo de Adobe

Inicia sesión en tu cuenta
