Vereinfachen von Pfaden

Haben Sie Probleme beim Bearbeiten komplexen Bildmaterials mit vielen Ankerpunkten? Verwenden Sie die Option „Pfad vereinfachen“ in Illustrator, um Probleme mit komplexen Pfaden zu beheben.

Pfad vereinfachen

Mit der Funktion Pfad vereinfachen lassen sich unnötige Ankerpunkte entfernen und ein vereinfachter optimaler Pfad für komplexe Grafiken generieren, ohne wesentliche Änderungen an der ursprünglichen Pfadform vorzunehmen.

Das Vereinfachen eines Pfads bietet Ihnen die folgenden Vorteile:

  • Einfache und genaue Pfadbearbeitung
  • Reduzierte Dateigröße
  • Dateien schneller anzeigen und drucken

Wann muss ich einen Pfad vereinfachen?

  • Um Unvollkommenheiten eines nachgezeichneten Pfades zu entfernen, der mithilfe des Bildnachzeichners entstanden ist.
  • Um nur einen Teil des komplexen Bildmaterials zu bearbeiten und um scharfe oder ebenmäßige Pfade in einem ausgewählten Bildbereich zu erstellen.
  • Um die Anzahl von Ankerpunkten zu verringern, wenn Sie mithilfe des Breitenwerkzeugs in Illustrator eine Form mit variabler Breite erzeugt hatten.
  • Um Bildmaterial zu bearbeiten, das mit mobilen Apps zum Zeichnen, Malen oder Skizzieren erstellt und anschließend in Illustrator importiert wurde.
Sim

A. Das Originalbild B. Bild nach Tracing oder Import (maximale Anzahl von Ankerpunkten) C. Bild nach der Pfadvereinfachung (optimierte Ankerpunkte)

Automatisches Vereinfachen des Pfads

  1. Wähle das Objekt oder einen bestimmten Pfadbereich aus.

  2. Wähle Objekt > Pfad > Vereinfachen.

    Die unnötigen Ankerpunkte werden automatisch entfernt und ein vereinfachter Pfad wird berechnet.

Pfad vereinfachen

A. Schieberegler zum Verringern von Ankerpunkten B. Automatische Vereinfachung von Ankerpunkten C. Weitere Optionen

Manuelles Vereinfachen des Pfads

Sie können mit dem Schieberegler „Ankerpunkte verringern“ den Pfad weiter vereinfachen. Standardmäßig ist dieser Schieberegler auf einen automatisch vereinfachten Wert eingestellt. Die Position und der Wert des Schiebereglers geben an, inwieweit der vereinfachte Pfad mit den Kurven des ursprünglichen Pfads übereinstimmt.

  • Minimale Anzahl Ankerpunkte (): Wenn der Schieberegler dem Mindestwert fast oder genau entspricht, sind weniger Ankerpunkte vorhanden, die Kurve des modifizierten Pfads weicht jedoch leicht vom ursprünglichen Pfad ab.
  • Maximale Anzahl Ankerpunkte (): Wenn der Schieberegler dem Maximalwert fast oder genau entspricht, weist die Kurve des modifizierten Pfads eine höhere Anzahl von Ankerpunkten auf und sie ähnelt stärker der ursprünglichen Kurve.
Pfad vereinfachen

Bedienelemente für die erweiterte Vereinfachung

Klicken Sie zum Öffnen des Dialogfelds „Vereinfachen“ auf Weitere Optionen ().

Pfad vereinfachen

Beispiel: Vereinfachen und Bearbeiten des Pfads mit erweiterten Optionen

In diesem Beispiel versuchen wir, mithilfe des Dialogfelds „Pfad vereinfachen“ Folgendes zu erreichen:

  • Verringern der Anzahl der Ankerpunkte in einem ausgewählten Bereich
  • Erstellen von Ecken mit scharfen Winkeln in einem ausgewählten Bereich
  • Konvertieren des Pfads in einem ausgewählten Bereich in gerade Linien
erweiterte Steuerelemente
Das gewünschte Ergebnis (Originalpfad wird durch rote Linien dargestellt)

Eckpunkte
Das Originalbildmaterial

So wurde die gewünschte Grafik realisiert

erweiterte Steuerelemente

Erstellen geglätteter Pfade

Zum Glätten von Pfaden kannst du das Glätten-Werkzeug oder den Regler Glätten verwenden.

Verwenden des Glätten-Werkzeugs

Nachdem du die Anzahl der Ankerpunkte reduziert hast, kannst du das Glätten  -Werkzeug verwenden, um abgelegene Ankerpunkte zu entfernen und einen glatteren Pfad zu erhalten.

Gehe wie folgt vor, um einen glatten Pfad zu erstellen:

  1. Wähle das Objekt aus.

  2. Aktiviere das Glätten-Werkzeug.

  3. Ziehe das Werkzeug entlang des gesamten Pfadsegments, das du glätten möchtest.

  4. Fahre mit dem Glätten fort, bis die gewünschte Glättung erreicht ist.

Verwenden des Glätten-Werkzeugs

A. Ursprünglicher Pfad B. Ziehen mit dem Glätten-Werkzeug C. Ergebnis

Geglättete Kurven erzeugen

Gehe wie folgt vor, um eine glatte Kurve zu erreichen, während die gegenüberliegenden Kurven intakt bleiben:

  1. Wähle das Werkzeug Ankerpunkt   aus.

  2. Drücke die Wahl- oder Alt-Taste und klicke auf einen der Griffe, um die gegenüberliegenden Griffe zu paaren und den Punkt zu glätten.

Glättungsgrad steuern

Um den Grad der Glättung zu ändern, doppelklicke auf das Glätten  -Werkzeug und lege folgende Optionen fest:

Genauigkeit

Bestimmt, wie weit Sie die Maus oder den Stift bewegen müssen, bis Illustrator dem Pfad einen neuen Ankerpunkt hinzufügt. So bedeutet etwa ein Genauigkeitswert von 2,5, dass Bewegungen des Werkzeugs von weniger als 2,5 Pixel nicht registriert werden. Die Genauigkeit kann zwischen 0,5 und 20 Pixel liegen. Je höher der Wert, desto glatter und weniger komplex ist der Pfad.

Ausgleichung

Legt fest, wie stark in Illustrator bei Verwendung des Werkzeugs geglättet wird. Der Wert für „Glättung“ kann zwischen 0 % und 100 % liegen. Je höher der Wert ist, desto glatter wird der Pfad.

Glätten von Pfaden

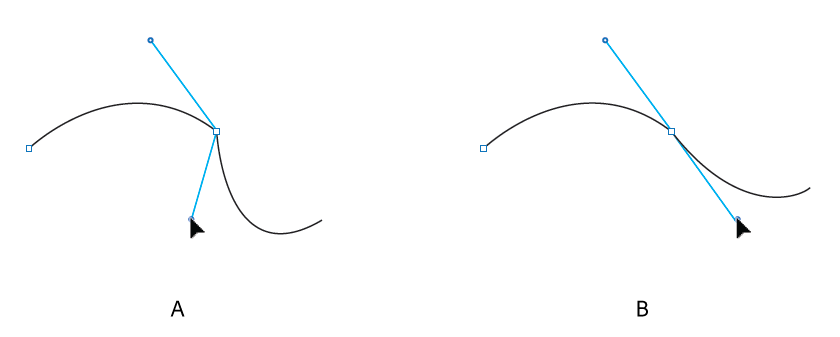

Paaren gegenüberliegender Griffe mit dem Ankerpunkt-Werkzeug

A. Eckpunkte mit nicht gepaarten Griffen B. Gegenüberliegende Griffe sind gepaart und lassen dadurch eine glatte Kurve entstehen

Verwenden des Reglers „Glätten“

Um die Glättung genauer zu steuern, verwendest du den Regler Glätten. Wähle den Pfad aus, navigiere zu Objekt > Pfad > Glätten und verschiebe den Regler, bis du den gewünschten Glättungsgrad eingestellt hast. Du kannst auch das Symbol Automatische Einstellung   verwenden, um den Pfad automatisch zu glätten. Um ein Pfadsegment zu glätten, wählst du die Ankerpunkte in diesem Segment mit dem Direktauswahl-Werkzeug   aus und verschiebst dann den Regler.

Glätte komplexe Pfade mit dem Regler Glätten.
