Типы контуров и форм

В InDesign можно создавать контуры и комбинировать их множеством способов. InDesign создает следующие типы контуров и фигур.

Простые контуры

Простые контуры представляют собой основные строительные блоки для составных контуров и фигур. Они состоят из одного открытого или замкнутого контура, который может пересекаться сам с собой.

Составные контуры

Составные контуры состоят из двух или более простых контуров, которые взаимодействуют или чередуются друг с другом. Они не так сложны, как составные фигуры, и распознаются всеми приложениями, обеспечивающими поддержку PostScript. Контуры, объединенные в составной контур, представляют единый объект и имеют общие атрибуты (цвета, стили обводки и т.п.).

Составные фигуры

Составные фигуры состоят из двух или нескольких контуров, составных контуров, групп, наложений, кривых, текстовых фреймов или других фигур, которые взаимодействуют или чередуются друг с другом, создавая новые фигуры, доступные для редактирования. Некоторые составные фигуры отображаются в виде составных контуров, но входящие в них контуры могут редактироваться по отдельности и не требуют общих атрибутов.

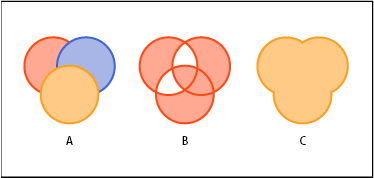

Типы контуров и форм

A. Три простых контура B. Составной контур C. Составная фигура

Сведения о контурах

При рисовании создается линия, называемая контуром. Контур состоит из одного или нескольких сегментов прямой или кривой. Начало и конец каждого сегмента отмечаются опорными точками, напоминающими кнопки, на которых закреплена проволока. Контур может быть замкнутым (например, круг) или открытым, имеющим отдельные конечные точки (например, волнообразная линия).

Форму контура можно изменять путем перетаскивания его опорных точек, управляющих точек на концах управляющих линий, которые отображаются рядом с опорными точками или на самом сегменте контура.

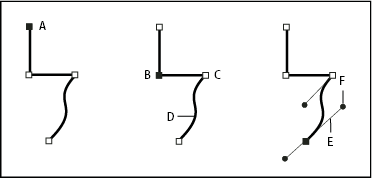

Компоненты контура

A. Выделенная (сплошная) конечная точка B. Выделенная опорная точка C. Невыделенная опорная точка D. Сегмент кривой в контуре E. Управляющая линия F. Управляющая точка

У контуров бывают опорные точки двух видов: угловые точки и гладкие точки. В угловой точке контур резко меняет направление. В гладкой точке сегменты контура соединены в виде непрерывной кривой. Контуры можно рисовать, используя любые сочетания угловых и гладких точек. Если была нарисована точка не того типа, ее всегда можно заменить.

Точки на контуре

A. Четыре угловые точки B. Четыре гладкие точки C. Сочетание угловых и гладких точек

В угловой точке могут соединяться любые два сегмента прямой или кривой, в то время как в угловой точке соединяются только два сегмента кривой.

В угловой точке могут соединяться как сегменты прямой, так и сегменты кривой

Примечание.

Не следует путать угловые точки и гладкие точки с сегментами прямой или кривой.

Линия контура называется обводкой. Цвет или градиент, примененный к внутренней области открытого или замкнутого контура называется заливкой. Обводка обладает такими свойствами, как толщина линии, цвет и пунктирный узор (в Illustrator и InDesign) или стилизованный узор линии (в InDesign). После создания контура или фигуры можно изменять характеристики обводки и заливки.

В InDesign для каждого контура всегда отображается центральная точка, которая находится в центре фигуры, но не является частью самого контура. С помощью этой точки можно перетаскивать контур, выравнивать его по отношению к другим элементам или выбирать все опорные точки контура. Центральная точка видна всегда, ее нельзя скрыть или удалить.

Сведения об управляющих точках и линиях

Если выделить опорную точку, соединяющую сегменты кривой (или выделить сам сегмент), на опорных точках соединенных сегментов отображаются управляющие маркеры, которые состоят из управляющих линий, оканчивающихся управляющими точками. Форма кривой определяется длиной и углом управляющих линий. Кривые перерисовываются путем перемещения управляющих точек. Управляющие линии не отображаются при окончательном выводе.

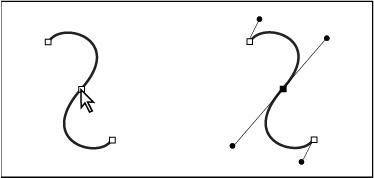

После выбора опорной точки (слева), отображаются управляющие линии на всех сегментах кривой, соединенных в опорной точке (справа)

У гладкой точки всегда есть две управляющих линии, которые перемещаются вместе как единый прямой элемент. При перемещении управляющей линии в гладкой точке сегменты кривой по обе стороны точки изменяются одновременно, при этом непрерывность кривой в данной опорной точке сохраняется.

С другой стороны, у угловой точки может быть две, одна или ни одной управляющей линии, в зависимости от того, сколько сегментов кривой связано с этой точкой: соответственно, два, один или ни одного. Управляющие линии угловой точки поддерживают преломление с помощью различных углов. При перемещении угловой точки настраивается только кривая с той стороны точки, где расположена управляющая линия.

После выбора опорной точки (слева), отображаются управляющие линии на всех сегментах кривой, соединенных в опорной точке (справа)
Настройка управляющих линий для гладких точек (слева) и угловых точек (справа)

Управляющие линии в опорных точках всегда расположены по касательной к кривой. Угол каждой управляющей линии определяет крутизну кривой, а длина линии определяет высоту, или глубину, кривой.

Крутизна кривой изменяется путем изменения размеров управляющих линий

Примечание.

В Illustrator опорные точки, управляющие линии и управляющие точки можно отображать или скрывать с помощью меню «Просмотр» > «Показать границы» или «Просмотр» > «Скрыть границы».
