О составных контурах

Несколько контуров можно объединить в один объект, называемый составным контуром. Составной контур создают в том случае, если необходимо выполнить одно из следующих действий.

  • Добавить к контуру прозрачные отверстия.

  • Преобразуя символы в редактируемые графические фигуры с помощью команды «Создать кривые», необходимо сохранить прозрачные отверстия в некоторых символах (o, e и т. п.). Применение команды «Создать кривые» всегда приводит к созданию составных контуров.

  • Примените градиент или добавьте содержимое, которое охватывает несколько контуров. Хотя инструмент «Градиент» позволяет применить градиент к нескольким объектам, лучшим методом часто является применение градиента к составному контуру, поскольку в дальнейшем можно будет редактировать весь градиент, выбирая любой из подконтуров. Если используется инструмент «Градиент», при последующем редактировании необходимо будет выбрать все ранее выбранные контуры.

Рекомендации по редактированию составных контуров

При редактировании составных контуров следует учитывать следующее.

  • Изменения атрибутов контура (обводки, заливки и других) в сложном контуре всегда приводят к модификации всех подконтуров независимо от того, какой инструмент выделения использовался или какое количество подконтуров было выбрано. Чтобы сохранить отдельные атрибуты обводки и заливки объединяемых контуров, их следует сгруппировать.

  • В составном контуре любой эффект, который позиционируется относительно ограничительного прямоугольника контура (например, градиент или вставленное внутрь изображение), на самом деле позиционируется относительно ограничительного прямоугольника всего составного контура (т.е. контура, который включает все подконтуры).

  • Если создается составной контур, а затем его свойства модифицируются и контур расформировывается с помощью команды «Расформировать», освобожденные контуры наследуют свойства составного контура. Они не приобретают вновь свои первоначальные свойства.

  • Если документ содержит составной контур с многочисленными гладкими точками, то при печати на некоторых устройствах вывода могут возникнуть проблемы. В этом случае упростите или удалите составные контуры или преобразуйте их в растровые изображения, например с помощью программы Adobe Photoshop.

  • Иногда при применении заливки к составному контуру не оказывается отверстий там, где они должны быть. Что касается такого простого контура, как прямоугольник, то его внутреннюю часть или область, к которой можно применить заливку, определить несложно - это область в пределах замкнутого контура. Однако если речь идет о составном контуре, InDesign должен определить, находятся пересечения подконтуров составного контура внутри (области, заполняемые заливкой) или снаружи (отверстия). Для этого используются данные о направлении каждого подконтура, то есть о последовательности создания точек подконтура. Если подконтур имеет нежелательную заливку или, наоборот, не имеет нужной заливки, нажмите кнопку «Изменить направление контура» в палитре «Обработка контуров», чтобы изменить направление подконтура на обратное.

Составной контур, содержащий два подконтура
Составной контур, содержащий два подконтура с одинаковыми направлениями контура (слева) и с противоположными направлениями контура (справа)

Создание составного контура

Составной контур может быть создан из двух или более открытых или закрытых контуров. После создания составного контура все первоначально выбранные контуры становятся подконтурами нового составного контура. Выбранные контуры наследуют значения параметров обводки и заливки объекта, который находится в стеке позади всех остальных.

Примечание.

Если один или несколько выделенных объектов имеют содержимое (текст или импортированные изображения), то атрибуты и содержимое составного контура наследуются у того объекта, который находится позади всех остальных. Выделенные объекты, которые находятся позади всех, но не имеют содержимого, не влияют на составной контур.

Можно изменить форму любой части составного контура, используя инструмент «Частичное выделение» для выбора опорной точки на одном подконтуре.

  1. С помощью инструмента «Выделение»  выделите все контуры, которые необходимо включить в составной контур.
  2. Выберите «Объект» > «Контуры» > «Создать составной контур». Там, где выбранные контуры перекрываются, появляется отверстие.

Примечание.

К созданному подконтуром отверстию можно применить заливку или преобразовать его в отверстие. С помощью инструмента «Частичное выделение» выделите точку на подконтуре, к которому необходимо применить изменения. Выберите «Объект» > «Контуры» > «Изменить направление контура» или нажмите кнопку «Изменить направление контура» в палитре «Обработка контуров».

Преобразование отверстий в составном контуре в области для заливки

От направления каждого из подконтуров (от того, в какой последовательности создавались точки подконтура) зависит, находится определяемая им область внутри (области, заполняемые заливкой) или снаружи (пустые области). Если в составном контуре отсутствуют ожидаемые отверстия, можно изменить направление соответствующего подконтура на противоположное.

Два отдельных замкнутых контура
Два отдельных замкнутых контура (слева) и два подконтура того же составного контура (справа). В составном контуре в качестве отверстия используется центральная окружность

  1. С помощью инструмента «Частичное выделение» выделите часть составного контура (или точку на этой части), чтобы изменить его направление на противоположное. Не выделяйте весь составной контур.
  2. Выполните одно из следующих действий:
    • Выберите «Объект» > «Контуры» > «Изменить направление контура».

    • Нажмите кнопку «Изменить направление контура» в палитре «Обработка контуров».

Разбивка составного контура

Разбивку составного контура можно выполнить, освободив его, после чего каждый из его подконтуров превратится в независимый контур.

  1. При помощи инструмента «Выделение» выберите составной контур.
  2. Выберите «Объект» > «Контуры» > «Освободить составной контур».

Примечание.

Команда «Расформировать» недоступна, если выбранный составной контур находится во фрейме или содержит текст.

Изменение характеристик отверстий в составном контуре

Чтобы удалить отверстие, созданное подконтуром, или залить подконтур, который создал отверстие, достаточно изменить направление подконтура на противоположное.

  1. С помощью инструмента «Частичное выделение»  выберите точку на подконтуре, направление которого требуется изменить на противоположное. Не выделяйте весь составной контур.
  2. Выберите «Объект» > «Контуры» > «Изменить направление контура» или нажмите кнопку «Изменить направление контура» в палитре «Обработка контуров».

Создание составных фигур

Составные фигуры создаются с помощью палитры «Обработка контуров» («ОКно» > «Объекты и макет» > «Обработка контуров»). Составные фигуры могут создаваться из простых или составных контуров, текстовых фреймов, текста, преобразованного в кривые, и других фигур. Внешний вид составной фигуры зависит от того, какая кнопка панели «Обработка контуров» была выбрана.

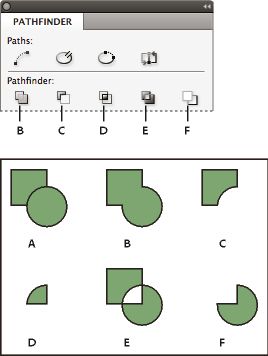

Палитра «Обработка контуров»
Палитра «Обработка контуров»

A. Исходные объекты B. Добавить C. Вычитание D. Пересечение E. Исключить наложение F. Минус нижний

Добавить

Прослеживает кривые всех объектов для создания одной фигуры.

Вычитание

Объекты в передних «пробитых отверстиях» в объекте, расположенном позади всех остальных.

Пересечение

Создает фигуру на основе перекрывающихся областей.

Исключить наложение

Создает фигуру на основе областей, которые не перекрываются.

Минус нижний

Объекты в задних «пробитых отверстиях» в объекте, расположенном впереди всех остальных.

В большинстве случаев результирующая фигура получает атрибуты (заливка, обводка, прозрачность, слой и т. д.) объекта, расположенного впереди всех остальных. Но при вычитании фигур объекты, расположенные спереди, удаляются. Вместо этого результирующая фигура примет атрибуты объекта, расположенного позади всех остальных.

При включении текстового фрейма в составную фигуру его форма изменяется, но сам текст остается прежним. Для изменения самого текста следует создавать составные контуры с использованием кривых.

Составная фигура, используемая в качестве текстового фрейма
Составная фигура, используемая в качестве текстового фрейма (слева), и созданная на основе кривых (справа)

Создание составной фигуры

С составной фигурой можно работать как с единым элементом или освободить составляющие ее контуры и работать с каждым из них отдельно. Например, к какой-либо части составной фигуры можно применить градиентную заливку, а остальную часть фигуры оставить незаполненной.

Градиент, применяемый к фигуре
Сравнение результатов применения градиента к составной фигуре (слева) и к одной части составной фигуры (справа)

  1. Выберите «Окно» > «Объект и макет» > «Обработка контуров», чтобы открыть палитру.
  2. Выделите объекты, которые необходимо объединить в составной фигуре.
  3. Нажмите кнопку (например, «Добавить») в палитре «Обработка контуров».

Эту команду можно также выбрать в меню «Объекты» > «Обработка контуров».

Освобождение контуров, относящихся к составной фигуре

  1. Выберите составную фигуру. Выберите «Объект» > «Контуры» > «Освободить составной контур». Составная фигура делится на составляющие контуры.

    Примечание.

    Чтобы перегруппировать составляющие контуры без потери изменений, которые были внесены в отдельные контуры, выберите «Сгруппировать» в меню «Объект», а не «Составные контуры» > «Создать».

Создание контуров на основе кривых

Команда «Создать кривые» позволяет преобразовать выделенные символы текста в ряд составных контуров, доступныx для редактирования и обработки. Эта команда может применяться для создания эффектов в крупном шрифте, однако она редко применяется для основного или другого текста со шрифтами меньших размеров.

Примечание.

Если требуется лишь применить к знакам текста цветную обводку, градиентную заливку или простую обводку, то преобразовывать текст в кривые не нужно. Можно воспользоваться панелью «Инструменты» и палитрами «Образцы», «Цвет» или «Градиент», применив цвета и градиенты непосредственно к обводкам или заливкам выделенных символов.

Команда «Создать кривые» получает необходимую информацию о кривых шрифта непосредственно из файлов Type 1, TrueType или OpenType. При этом символы преобразуются в своих текущих позициях, сохраняя все графическое форматирование (обводку, заливку и др.).

Примечание.

Некоторые изготовители шрифтов блокируют информацию, необходимую для создания кривых. Если при выборе команды «Текст» > «Создать кривые» встретился такой защищенный шрифт, появляется сообщение с пояснением, что шрифт не может быть преобразован.

Когда шрифт преобразуется в кривые, он теряет свои подсказки - инструкции по корректировке формы, встроенные в контурные шрифты и позволяющие системе оптимизировать отображение и печать текста при небольших размерах символов. Поэтому может оказаться, что преобразованный в кривые шрифт отображается недостаточно качественно при его рендеринге с малыми размерами символов или в низком разрешении.

После преобразования шрифта в кривые можно выполнить одно из следующих действий.

  • Изменить графические фигуры, перетаскивая отдельные опорные точки с помощью инструмента «Частичное выделение» .

  • Скопируйте кривые и используйте команду «Редактирование» > «Вставить в», чтобы маскировать изображение и вставить его в преобразованные кривые.

  • Воспользуйтесь преобразованными кривыми в качестве текстовых фреймов, чтобы можно было вводить или помещать в них текст.

  • Измените атрибуты обводки букв.

  • Текст, преобразованный в кривые, подходит для создания составных фигур.

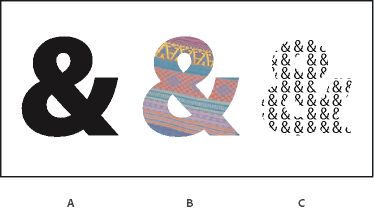

Работа с текстом, преобразованным в кривые
Работа с текстом, преобразованным в кривые

A. Символы текста перед преобразованием текста в кривые B. Текст, преобразованный в кривые, со вставленным в него изображением C. Текст, преобразованный в кривые, используемый в качестве текстового фрейма

Преобразованные кривые становятся наборами составных контуров, поэтому появляется возможность редактировать их отдельные подконтуры с помощью инструмента «Частичное выделение». Можно также разбивать кривые символов на независимые контуры, освобождая их из составного контура.

Преобразование в контуры текста, преобразованного в кривые

По умолчанию преобразование текста в кривые приводит к удалению первоначального текста. Но при желании можно предусмотреть отображение кривых над копией первоначального текста, чтобы избежать потери какой-либо его части.

После выделения символов текста в текстовом фрейме и преобразования их в кривые результирующие кривые становятся привязанными (встроенными) объектами, которые перемещаются вместе с текстом. Преобразованный текст больше не относится к типу TrueType, поэтому его уже нельзя выделять и редактировать инструментом «Текст». Средства верстки также больше не могут применяться. Убедитесь в том, что вас устраивают значения параметров верстки шрифта, преобразуемого в кривые, и обязательно создайте копию первоначального текста.

  1. С помощью инструмента «Выделение»  выберите текстовый фрейм или с помощью инструмента «Текст» выделите один или несколько символов.
  2. Выберите команду «Текст» > «Создать кривые».

Преобразование копии кривых текста в контуры

  1. С помощью инструмента «Выделение»  выберите текстовый фрейм или с помощью инструмента «Текст» выделите один или несколько символов.
  2. При выборе меню «Текст» > «Создать кривые» удерживайте нажатой клавишу «Alt» (Windows) или «Option» (Mac OS). Копия создается непосредственно над оригиналом. Чтобы изменить ее положение, используйте инструмент «Выделение».
