Sobre a ferramenta Shaper

A ferramenta Shaper ajuda a criar designs bonitos e complexos por meio de desenho, empilhamento e inserção de formas e, em seguida, simplesmente combinando, mesclando, excluindo ou movendo-os. Use gestos simples e visualmente intuitivos para executar operações que podem ter sido anteriormente realizadas por meio de várias ações.

Use a ferramenta Shaper para transformar gestos naturais em formas vetoriais. Use um mouse ou a facilidade de um dispositivo de toque para criar polígonos, retângulos ou círculos. As formas desenhadas são formas ativas. Esse recurso é ativado nas áreas de trabalho tradicionais e na área de trabalho sensível ao toque especializada.

Usando a ferramenta Shaper (desenhando formas)

  1. Na Caixa de ferramentas do Illustrator, clique na ferramenta Shaper (Shift + N).

  2. No documento, desenhe uma forma. Por exemplo, desenhe uma representação irregular de um retângulo, círculo, elipse ou triângulo ou outro polígono.

  3. A forma desenhada é convertida em uma forma geométrica viva. Como qualquer forma ativa, a forma criada é ativa e totalmente editável.

    Converter gestos de mão livre em formas vetoriais nítidas
    Converter gestos de mão livre em formas vetoriais nítidas

Usar a ferramenta Shaper (criar ou entalhar formas)

  1. Siga um destes procedimentos:

    • Selecione algumas formas sobrepostas em seu documento
    • Use uma ferramenta para desenhar formas que estão sobrepostas
    • Use a ferramenta Shaper (Shift + N) para desenhar rapidamente retângulos, círculos ou polígonos
  2. Se ainda não tiver selecionado, selecione a ferramenta Shaper (Shift + N).

  3. Usando o mouse (em um dispositivo não adaptado para toque) ou seu dedo, rabisque em uma área que você gostaria de combinar, excluir ou perfurar.

    As seguintes regras determinam como as partes das formas serão perfuradas ou mescladas, e qual será a cor de uma forma mesclada:

    • Se o rascunho estiver dentro de uma forma, a área será perfurada para fora.
    • Se o rascunho estiver no meio das áreas de intersecção de duas ou mais formas, as áreas de interseção serão perfuradas para fora
    • Se o rascunho for proveniente da forma na frente:
      • De uma área não sobreposta a uma área sobreposta, a forma na frente é perfurada para fora
      • De uma área sobreposta a uma área não sobreposta, as formas são mescladas, com a cor da área mesclada sendo a do ponto de origem do rabisco.
    • Se o rascunho for proveniente da forma atrás:
      • De uma área não sobreposta a uma área sobreposta, as formas são mescladas, com a cor da área mesclada sendo a do ponto de origem do rabisco.
    Exemplos de ação de rabisco com a ferramenta Shaper
    Ação do Shaper (à esquerda) e Shaper Groups resultantes (à direita)

Selecionando formas em um Shaper Group

Todas as formas em um Shaper Group permanecem editáveis, mesmo depois de partes de formas tiverem sido perfuradas ou mescladas. As seguintes ações permitem selecionar formas individuais ou o grupo:

Modo de seleção da face

  1. Selecionar a ferramenta Shaper.

  2. Toque ou clique em um Shaper Group. O Shaper Group for selecionado e uma caixa delimitadora será exibida com o widget da seta .

  3. Toque a forma novamente (ou uma forma individual, se formas individuais existirem). Agora você está no modo de seleção da face.

  4. Se o Shaper Group contiver formas mescladas, a face da forma parece fosca. É possível alterar a cor de preenchimento das formas.

    Modo de seleção da face
    Modo de seleção da face

Modo de construção

  1. Com um Shaper Group selecionado, siga um destes procedimentos:

    • Toque ou clique no dispositivo de seta para que pareça apontando para cima .
    • Clique duas vezes em uma forma.
    • Clique uma vez no traçado de uma forma.
  2. Com um único objeto subjacente selecionado, é possível modificar qualquer propriedade ou aparência do objeto.

    Modo de construção no Illustrator
    Modo de construção

Remoção de uma forma de um Shaper Group

  1. Execute as etapas necessárias para entrar no modo de construção.
  2. Arraste e solte uma forma fora da caixa delimitadora.

Sobre a ferramenta Construtor de formas

A ferramenta Construtor de formas é uma ferramenta interativa para a criação de formas complexas por meio da mistura e da exclusão de formas mais simples. Ela funciona em caminhos simples e compostos.

As bordas e regiões da arte selecionada são realçadas e então podem ser mescladas para formarem novas formas. Uma borda é definida como a seção de um caminho que não faz interseção com nenhum outro caminho dos objetos selecionados. Uma região é uma área fechada delimitada por bordas.

Por padrão, a ferramenta está no modo de mistura, que permite a combinação de caminhos ou regiões. Você também pode alternar para o modo de exclusão para excluir bordas ou regiões indesejadas, pressionando Alt (Windows) ou Option (Mac).

Para assistir a um vídeo sobre como criar novas formas usando a ferramenta Construtor de formas, consulte www.adobe.com/go/lrvid5203_ai_br.

Definição de opções da ferramenta Construtor de formas

É possível configurar e personalizar várias opções, como detecção de espaço, fonte de cores e realce, para ter a capacidade de mistura necessária e obter melhor feedback visual.

Clique duas vezes no ícone da Ferramenta Construtor de formas no painel Ferramentas para definir estas opções na caixa de diálogo Opções da ferramenta Construtor de formas.

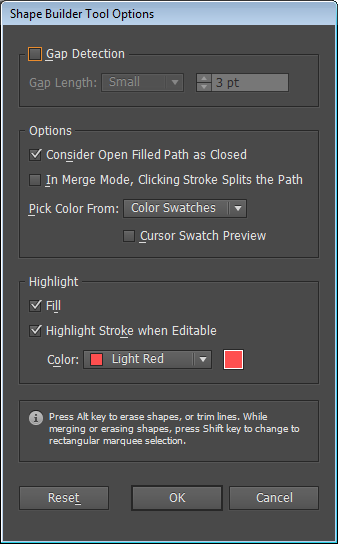

Caixa de diálogo Opções da ferramenta Construtor de formas
Caixa de diálogo Opções da ferramenta Construtor de formas

Detecção de espaços

Defina o tamanho do espaço usando a lista suspensa Tamanho do espaço. Os valores disponíveis são Pequeno (3 pontos), Médio (6 pontos) e Grande (12 pontos).

Marque a caixa de seleção Personalizado se quiser fornecer um tamanho de espaço exato.

Quando o tamanho do espaço é selecionado, o Illustrator localiza apenas os espaços que estão próximos do valor de tamanho de espaço especificado. Verifique se o valor de tamanho do espaço está próximo (aproximadamente) do tamanho do espaço real da arte. Para verificar se os espaços estão sendo detectados, forneça valores de tamanho de espaço diferentes até que os espaços na arte sejam detectados.

Por exemplo, se você definir o tamanho do espaço como 12 pontos, enquanto a forma a ser mesclada contém espaços em 3 pontos, talvez o Illustrator não consiga detectar esses espaços.

Detecção de espaços
A área realçada mostra que o espaço foi detectado e é considerado como uma região

Considerar caminhos preenchidos abertos como fechados

Se esta opção estiver selecionada, uma borda invisível é criada para um caminho aberto para fazer uma área. Quando você clica dentro da região, uma forma é criada.

No modo Mesclar, clicar no traçado divide o caminho

Marque a caixa de seleção No modo Mesclar, clicar no traçado divide o caminho. Essa opção permite dividir o caminho pai em dois. O primeiro caminho será criado a partir da borda em que você clicar, e o segundo caminho corresponderá ao restante do caminho pai, excluindo o primeiro caminho. Se essa opção for selecionada, o ponteiro se transformará em durante a divisão do caminho.

Escolher cor de

Você pode escolher a cor dos objetos usando amostras de cores ou as cores usadas na arte existente. Use a lista suspensa Escolher cor de, para selecionar a opção Amostras de cores ou Arte.

Se você selecionar a opção Amostras de cores, poderá escolher a opção Visualização da amostra de cursor. É possível marcar a caixa de seleção Visualização da amostra de cursor para visualizar e selecionar cores. Uma amostra de cursor ao estilo Pintura em tempo real é fornecida quando essa opção é selecionada. Ela permite a iteração (usando as teclas de seta) e a seleção de cores a partir do painel de amostras.

Observação: É possível fazer iterações usando as teclas de seta, mesmo que a Visualização da amostra de cursor esteja desativada.

Para alterar a cor do traçado, mova o ponteiro sobre as bordas do objeto para realçar e alterar essa cor. Essa opção apenas funcionará se a opção No modo de mistura, clicar no traçado divide o caminho estiver selecionada.

É possível selecionar a cor de preenchimento de uma região apontando para qualquer lugar no documento.

Observação: A Visualização da amostra de cursor não é exibida durante a mistura, para garantir que as formas fiquem claramente visíveis.

Se você selecionar a opção Arte, o Illustrator usará as mesmas regras que são usadas para outros estilos de arte em objetos mesclados. Para obter mais informações, consulte a etapa 6 em Criação de formas usando a ferramenta Construtor de formas.

Preenchimento

A caixa de seleção Preencher é marcada por padrão. Se essa opção for selecionada, o caminho ou a região que você pode mesclar ficará realçado em cinza quando o mouse passar sobre o caminho selecionado. Se essa opção não for selecionada, o caminho ou região selecionado aparecerá normalmente.

Destacar traçado quando editável

Se essa opção for selecionada, o Illustrator realçará os traçados que você pode editar. O traçado editável aparece com a cor escolhida na lista suspensa Cor.
