Napsauta 3D-työkalurivillä olevaa Lisää 3D-kommentti -työkalua.
Päivitetty viimeksi
20. joulukuuta 2023
|
Koskee myös seuraavaa Adobe Acrobat, Adobe Acrobat 2017
Kolmiulotteiseen objektiin lisätyt kommentit liitetään erityisnäkymiin, jotka luodaan kommenttien lisäämishetkellä. Jos näkymää muutetaan, esimerkiksi käännettäessä tai siirrettäessä komiulotteista objektia, kommentit eivät enää näy.
Kolmiulotteiseen objektiin voidaan lisätä kommentteja kolmella tavalla:
Lisäämällä kommentteja 3D-mallin tiettyihin osiin 3D-työkalurivin 3D-kommentointityökalulla.
Erilaisten kommenttityyppien lisääminen 3D-näkymään kommenttityökalun toissijaisen työkalurivin merkintätyökaluilla.
3D-mittauksen muuntaminen kommentiksi.
Huomautus:
3D-mallin näkymiin voidaan lisätä kommentteja vain Acrobatin tai Readerin versiolla 7.0.7 tai uudemmalla.
Huomautus:
Jos et halua liittää kommenttia 3D-näkymään, lisää se 3D-objektin alueen ulkopuolelle.
3D-kommentin lisääminen objektiin
3D-kommentointityökalulla luodut kommentit ovat samankaltaisia kuin mittaukset siinä mielessä, että ne liittyvät kolmiulotteisen geometrian tiettyyn osaan. Kun kolmiulotteisia kommentteja lisätään mallin oletusnäkymään, niitä varten luodaan näkymä nimeltä 3D-kommenttinäkymä. Muihin näkymiin lisätyt kolmiulotteiset kommentit on lueteltu mallipuussa kyseisten näkymien osina. Kolmiulotteisia kommentteja voi muokata ja poistaa samalla tavoin kuin mittauksia.
-
Huomautus:
3D-työkalurivi tulee näkyviin, kun viet kohdistimen 3D-mallin päälle. Jos Lisää 3D-kommentti -työkalu ei näy työkalurivillä, napsauta 3D-mallia hiiren kakkospainikkeella ja valitse Työkalut > Lisää 3D-kommentteja. Voit myös laajentaa oletusarvoisen 3D-työkalurivin napsauttamalla hiiren kakkospainikkeella 3D-mallia ja valitsemalla Työkalut > Laajenna 3D-työkalut.
-
Valitse mallin osa, johon haluat kolmiulotteisen kommentin lisätä.
-
Kirjoita kommentti Anna kommentin merkkijono -valintaikkunaan.
Lisää kommentit kommenttityökaluilla
Kun kommentteja lisätään kommenttityökaluilla, mallipuuhun luodaan uusi Kommenttinäkymä-niminen näkymä.
Huomautus:
Adobe Readerin käyttäjät voivat lisätä PDF-tiedostoon kommentteja, jos tiedoston tekijä on sallinut tämän.
-
Valitse Työkalut > Kommentti.
Kommenttityökalut näkyvät toissijaisella työkalurivillä.
-
Valitse kommentointityökalu toissijaiselta työkaluriviltä ja napsauta sitten 3D-objektin alueen sisäpuolta.
-
Luo kommentti napsauttamalla kolmiulotteisen objektin aluetta. Mallipuuhun luodaan uusi näkymämääritys, jonka oletusnimi on esimerkiksi "CommentView1".
-
Jos haluat lisätä enemmän kommentteja, toimi seuraavasti:
Jos haluat lisätä kommentin tiettyyn näkymään, varmista, että oikea kommentointinäkymä on valittu mallipuusta. Napsauta siten kolmiulotteisen objektin alueen sisäpuolta.
Jos haluat lisätä kommentin uuteen kommentointinäkymään, varmista, ettei mallipuusta ole valittu kommentointinäkymää. Napsauta sitten kolmiulotteisen objektin aluetta.
Huomautus:
Jos poistat yhden näistä automaattisesti luoduista kommentointinäkymistä, siihen liittyvät kommentit ovat edelleen käytettävissä. Voit tarkastella ja valita niitä Kommentit-paneelissa tai Mallipuussa, jossa ne ovat lueteltuna näkymien alla. Kun kommentti valitaan, 3D-malli siirtyy samaan näkymäkonfiguraatioon, jossa se oli kommenttia lisättäessä.
3D-mittausten muuntaminen kommenteiksi
Yksittäisiä mittauksia voidaan muuntaa kommenteiksi, jotta niitä voidaan tarkistaa ja varustaa huomautuksin niin kuin muitakin kommentteja.
-
Napsauta Mallipuun Näkymä-ruudussa olevan mittausnäkymän vieressä olevaa plusmerkkiä hiiren kakkospainikkeella, niin näet luettelon yksittäisistä mittauksista.Huomautus:
Mittausnäkymä on käytettävissä vain, jos olet lisännyt mittauksia käyttämällä 3D-mittaustyökalua
. -
Napsauta mittauksen nimeä hiiren kakkospainikkeella ja valitse Muunna kommentiksi.
Mittausten muuntaminen kommenteiksi
Mittausten muuntaminen kommenteiksi
Kolmiulotteisen objektin kommenttien näyttäminen
-
Tee jokin seuraavista toimista:
Valitse mallipuusta kommentteja sisältävä näkymä.
Valitse Työkalut > Kommentti. Kommentit näkyvät oikeanpuolisen ruudun kommenttiluettelossa.

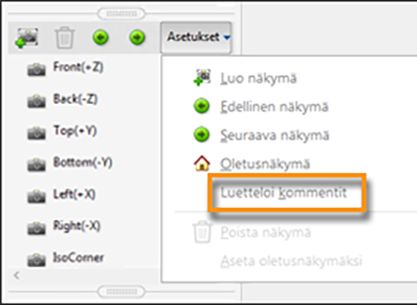

Napsauta mallipuun Näkymä-ruudun Asetukset-painiketta ja valitse Luettele kommentit.
Ota käyttöön Luetteloi kommentit -valinta mallipuun Näytä-ruudussa.
Ota käyttöön Luetteloi kommentit -valinta mallipuun Näytä-ruudussa. -
Kaksoisnapsauta kommenttia, jotta sen kommentti-ikkuna avautuu.
-
Toista vaiheita 1 ja 2, jos haluat tarkastella muihin näkymiin liitettyjä kommentteja.
Kun valitset kommentin, 3D-malli tulee näkyviin samaan näkymään, jossa se oli kommenttia lisättäessä.
