Voit tehdä minkä tahansa seuraavista muutoskista 3D-työkalurivin
avulla:
Päivitetty viimeksi
20. joulukuuta 2023
|
Koskee myös seuraavaa Adobe Acrobat, Adobe Acrobat 2017
Muodostustilan, valaistuksen, projektion ja taustan muuttaminen
Mallin muodostustila määrittää 3D-mallin pinnan ulkoasun. Oletusarvoin hahmontamistila on kiinteä, mutta voit valita jonkin muun muodostustavan. Voit myös muuttaa sekä 3D-mallin että taustan valaistusta.
A. Oletusulkoasu B. Lankamalli-muodostustila C. Värillinen valaistus D. Erilainen taustaväri
-
Voit muuttaa muodostustapaa valitsemalla haluamasi vaihtoehdon Mallinmuodostustila-ponnahdusvalikosta
.Voit tarkastella ortografista projektiota napsauttamalla Käytä ortografista projektiota -painiketta
. Ortografinen projektio poistaa ulotteisuuden ja säilyttää objektien välisen kokosuhteen, mutta antaa 3D-mallille vähemmän realistisen ulkoasun. Palaa perspektiiviprojektioon napsauttamalla painiketta uudelleen.Voit ottaa valaistuksen käyttöön tai poistaa sen käytöstä tai muuttaa sitä valitsemalla haluamasi vaihtoehdon Käytä lisävalaistusta -ponnahdusvalikosta
.Voit vaihtaa taustavärin napsauttamalla Taustaväri-ruudun vieressä olevaa nuolta ja valitsemalla värin.
Huomautus:Mallinmuodostustila-, valaistusmalli- ja taustaväriasetukset voi käyttää myös napsauttamalla 3D-mallia hiiren kakkospainikkeella ja valitsemalla sitten Näkymäasetukset. Mallinhahmonnustilat näkyvät myös Mallipuun Asetukset-valikossa.
Esimerkkejä mallinhahmonnustiloista
Mallinhahmonnustilat sisältävät yhdistelmiä eri tekijöistä, jotka vaikuttavat 3D-objektin ulkoasuun. Seuraavassa kuvassa näkyy yksinkertainen objekti hahmonnettuna jokaisessa mahdollisessa tilassa.
A. Jatkuva B. Läpinäkyvä muokkausalue C. Läpinäkyvä D. Täytetty lankamalli E. Kuva F. Täytetty ääriviiva G. Varjostettu kuva H. Kehikko I. Läpinäkyvä muokkausalueen ääriviiva J. Lankamalli K. Sävytetty lankamalli L. Läpinäkyvä lankamalli M. Piilotettu lankamalli N. Kärkipisteet O. Varjostetut kärkipisteet
Osien piilottaminen, erottaminen ja ulkoasun muuttaminen
Jotkin 3D-mallit muodostuvat yksittäisistä osista. Mallipuun avulla voit piilottaa tai erottaa osia, zoomata niihin tai tehdä niistä läpinäkyviä. 3D-mallissa näkyvien osien viereisessä puussa näkyy valintamerkki.
A. Valittu osa B. Piilotettu osa C. Erotettu osa D. Läpinäkyvä osa
-
Napsauta käsityökalulla sitä 3D-mallin osaa, jota haluat käsitellä. Jos jokin asetus estää käsityökalun käyttämisen, valitse osa Mallipuu-luettelosta.
-
Valitse Mallipuun yläruudussa olevasta Asetukset-valikosta jompikumpi seuraavista:Huomautus:
Asetukset-valikon sisältö riippuu siitä, muodostuuko 3D-malli yhdestä vai useasta osasta. Monet näistä vaihtoehdoista voidaan valita myös napsauttamalla 3D-mallin osaa hiiren kakkospainikkeella.
Mallin näköistystapa
Komento muuttaa 3D-mallin kaikkien pintojen ulkoasua sen mukaan, minkä vaihtoehdon valitset alivalikosta: Läpinäkyvä Täsmällinen kehikko, Jatkuva, Läpinäkyvä, Kiinteä lankamalli ja niin edelleen
Näytä kaikki osat
Näyttää koko 3D-mallin.
Sovita näkyvä
Näyttää kaikki näkyvät osat ja keskittää ne näkymään.
Näytä fyysiset ominaisuudet
Näyttää pinta-alan ja tilavuuden (jos käytettävissä) Mallipuun Objektin tiedot -ruudussa.
Näytä muokkausalue
Näyttää suorakulmion, joka ympäröi 3D-objektin tai mallista valitut osat.
Määritä Täsmällisen kehikon väri
Vaihtaa muokkausalueen värin. Valitse tämä vaihtoehto, valitse väri ja napsauta sitten OK.
Piilota
Näyttää mallin ilman valittuja osia. Voit näyttää ja piilottaa osia myös valitsemalla valintaruutuja Mallipuun yläruudusta tai poistamalla niiden valinnan.
Eristä
Näyttää vain valitun osan ja piilottaa kaikki muut osat.
Osan eristäminen
Näyttää vain eristetyn osan geometrian, Product Manufacturing Information (PMI) -tiedot ja kaikki näkymät (myös PMI-näkymät). Kaikkien muiden osien näkymät ja tiedot piilotetaan tai niiden valinta poistetaan. Myös Mallipuu muuttuu. Rakenne-ruudussa (yllä) vain eristetty osa on valittu. Muiden osien rakenteet ovat käytettävissä, mutta niitä ei ole valittu. Näkymä-ruudussa (keskellä) ovat vain eristettyä osaa varten määritetyt näkymät, mukaan lukien PMI-näkymät. Jos napsautat näkymää, vain sen PMI-tiedot näkyvät asiakirjapaneelissa. (Jos haluat nähdä eristetyn osan PMI-tiedot, varmista, että Rakenne-paneelissa on valittu 3D PMI.) Näkymä-ruudussa on piilotettu näkymät, jotka liittyvät koosteeseen tai muihin osiin, mukaan lukien Acrobatilla luodut mukautetut näkymät. Voit lisätä näkymään osia valitsemalla ne Mallipuusta. Voit myös käyttää Mallipuun asetusvalikon Piilota/näytä-komentoja. Jos haluat peruuttaa eristetyn osan, tee mikä tahansa seuraavista toimista:
Valitse toinen osa Eristä osa -komennolla.
Valitse mallipuusta ylin kooste.
Valitse Aloitusnäkymä-painike.
Osaan zoomaaminen
Siirtää tarkennuksen keskikohdan koko 3D-mallista valittuihin osiin. Tästä asetuksesta on hyötyä varsinkin käännettäessä osaa niin, että se kääntyy oman keskipisteensä eikä koko mallin ympäri.
Osanmuodostustila
Näyttää osalle käytettävissä olevat muodostustilat. 3D-mallin ulkoasu muuttuu valitun muodostustilan mukaiseksi.
Läpinäkyvä
Näyttää valitun osan läpinäkyvän version.
XML-muotoon vieminen
Luo erillisen XML-tiedoston koko Mallipuusta tai 3D-mallin nykyisestä solmusta.
CSV-muotoon vieminen
Luo erillisen CSV-muotoisen tiedoston, joka sisältää kaikki mallin tiedot. Voit viedä tiedot koko Mallipuusta tai valitusta solmusta. Tiedosto voidaan avata missä tahansa CSV-muotoilua tukevassa ohjelmassa, kuten Microsoft Excelissä.
Huomautus:Jos kolmiulotteinen malli sisältää Product Manufacturing Information (PMI) -tiedot, tässä valikossa on asetukset, joilla ne näytetään tai piilotetaan.
Mallipuun yleiskuvaus
Mallipuu näkyy suunnistusruudussa työskentelyalueen vasemmalla puolella. Voit avata mallipuun myös napsauttamalla 3D-työkalurivin Näytä tai piilota mallipuu -painiketta
. Voit myös napsauttaa 3D-mallia hiiren kakkospainikkeella ja valita Näytä mallipuu.
Huomautus:
Mallipuun käyttäminen edellyttää Acrobatin tai Adobe Readerin versiota 7.0.7 tai uudempaa versiota. Aiempien versioiden käyttäjät voivat käsitellä 3D-malleja, mutta eivät mallipuuta.
Mallipuussa on kolme ruutua, joista kussakin on tietynlaisia tietoja tai säätimiä.
Rakenneruutu
Ylimmässä ruudussa näkyy 3D-objektin puurakenne. Esimerkiksi autoa esittävässä kolmiulotteisessa objektissa on erilliset objektiryhmät (eli solmut) alustalle, moottorille ja pyörille. Tässä ruudussa voit selata hierarkiaa sekä valita, eristää tai piilottaa eri osia.
Product Manufacturing Information (PMI) -tiedot näkyvät ryhmänä hierarkian samalla tasolla kuin niihin liittyvä objekti tai kokoonpano.
Näkymä-ruutu
Keskimmäisessä ruudussa on lueteltuna 3D-objektille määritetyt näkymät. Kun vaihdat näkymää, napsauta yhtä luettelon näkymistä, jotta 3D-malli palaa tallennettuun tilaan. Tutustu aiheeseen 3D-näkymien asettaminen PDF-tiedostoissa.
Voit lisätä ja muokata näkymiä myös Näkymä-ruudussa. Kun esimerkiksi olet eristänyt osan ja kääntänyt sitä, voit tallentaa kyseisen näkymän ja sen kameran kulman, taustan, valaistuksen ja muita määritteitä. Tätä ominaisuutta ei ole Adobe Readerissä.
Objektitiedot-ruutu
Alaruudussa on muita tietoja, kuten objektin tai osan ominaisuudet ja mahdolliset metatiedot. Näitä 3D-objektien tietoja ei voi muokata Acrobatilla.

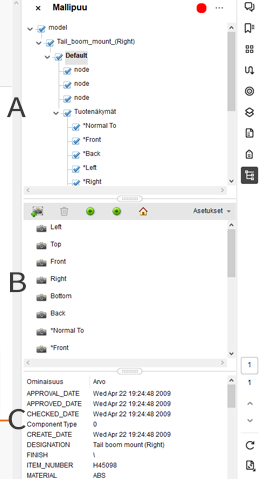

A. Kolmiulotteisten objektien hierarkia B. Tallennetut& näkymät C. Osan tai objektin tiedot
Huomautus:
Voit muuttaa Mallipuun oletusarvoista toimintatapaa avaamalla Asetukset-valintaikkunan ja valitsemalla Luokat-kohdasta 3D ja multimedia. Valitse sitten vaihtoehto Avaa Mallipuu 3D-aktivointi-valikosta.
PDF-tiedoston tekijä voi määrittää 3D-mallin muuntoasetuksissa niin, että Mallipuu tulee automaattisesti näkyviin mallia napsautettaessa.
Läpileikkausten luominen

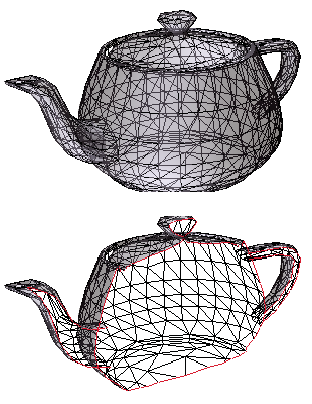

3D-mallin läpileikkauksen näyttäminen muistuttaa objektin halkaisemista ja sen sisään katsomista. Voit käyttää Läpileikkauksen säätimet -valintaikkunaa leikkaustason tasauksen, siirtymän ja kallistuksen säätämiseen.
-
Läpileikkauksen saa päälle ja pois päältä napsauttamalla 3D-työkalurivin Läpileikkauksen kytkin -kuvaketta
.
-
(Valinnainen) Napsauta Näytä tai piilota läpileikkaus -kuvakkeen vieressä olevaa nuolta ja valitse Läpileikkauksen ominaisuudet, jolloin Läpileikkauksen ominaisuudet -valintaikkuna avautuu. Tee sitten jokin seuraavista toimista:
Muuta Tasaus-, Näyttöasetukset- tai Sijainti ja suunta -asetuksia.
Tallenna nykyinen läpileikkausnäkymä napsauttamalla Tallenna osanäkymä -painiketta. (Tallennettu näkymä näky 3D-työkalurivin Näkymät-valikossa ja Mallipuun Näkymä-ruudussa oletusnimellä, joka on SectionView[n].)
Läpileikkauksen ominaisuudet
Tässä tekemäsi muutokset tulevat heti voimaan. Jos haluat tarkastella muutoksia, varmista, ettäLäpileikkauksen ominaisuudet -valintaikkuna ei peitä aktiivista 3D-mallia näkyvistä. Läpileikkauksen ominaisuudet -valintaikkuna pysyy päällimmäisenä, vaikka siirryt PDF-ikkunaan tai käsittelet sitä. Voit sulkea sen napsauttamalla oikeassa yläkulmassa olevaa sulkemispainiketta.
Ota läpileikkaus käyttöön
Kun tämä asetus on valittu, muut asetukset ovat käytettävissä.
Tasaus
Määrittää akselin (x, y tai z), johon läpileikkaus tasataan.
Tasaa pintaan
Leikkaa läpileikkauksen tasossa, joka määritetään 3D-mallista valitun pinnan sivun mukaan. (Valintaikkuna näkyy himmeänä, kunnes malliosan sivu valitaan.)
Tasaa 3 pisteeseen
Leikkaa läpileikkauksen tasossa, joka määritetään 3D-mallista valittujen kolmen pisteen perusteella. (Valintaikkuna näkyy himmeänä, kunnes napsautat mallin kolmea pistettä.)
Näytä leikkauskohdat
Merkitsee värillisellä ääriviivalla kohdan, josta taso leikkaa 3D-mallin. Napsauta väriruutua, jos haluat vaihtaa viivan värin.
Näytä leikkaustaso
Näyttää kaksiulotteisen kentän, joka leikkaa 3D-mallin. Napauta väriruutua vaihtaaksesi värin ja kirjoita prosenttiluku muuttaaksesi tason peittävyyttä.
Ohita valitut osat
Poistaa valitut osat läpileikkausnäkymästä.
Näytä läpinäkyvä
Näyttää osat, jotka eivät kuulu läpileikkaukseen.
Leikkaustason peittävyys
Määrittää leikkaustason läpinäkyvyyden asteen.
Tasaa kamera leikkaustasoon
Kääntää 3D-mallin samaan tasoon suhteessa leikkaustasoon.
Siirtymä
Määrittää, kuinka suuri osa 3D-mallista leikataan. Vedä liukusäädintä vasemmalle tai oikealle tai muokkaa prosenttilukua.
Huomautus:
Jos haluat ymmärtää, kuinka kukin akseli jakaa 3D-mallin, valitse akseli ja vedä sitten Siirtymä-liukusäädintä edestakaisin. Tarkkaile upotetussa 3D-mallissa tapahtuvia muutoksia.
Käännä
Muuttaa läpileikkauksen käänteiseksi. Jos esimerkiksi mallin yläpuolisko on rajattu pois, napsauttamalla Käännä yläpuolisko tulee näkyviin ja alapuolisko rajataan pois.
Kallistussäätimet
Muuttavat leikkaustason ja akseleiden välisiä kulmia. Vedä liukusäätimiä vasemmalle tai oikealle tai muokkaa prosenttilukuja.
Tallenna Osanäkymä
Avaa Näkymän ominaisuudet -valintaikkunan, jossa voit valita näkymän mukana tallennettavat näyttöominaisuudet. Kun olet valinnut tallennettavat ominaisuudet, läpileikkausnäkymä lisätään 3D-työkalurivin ja Mallipuun näkymäluetteloihin. Tallennettu näkymä saa oletusnimen SectionView[n].
Näyttöominaisuudet, joita et tallenna, palautetaan edellisen näkymän asetuksiin. Jos esimerkiksi et halua tallentaa taustaväriä, läpileikkausnäkymän taustaväriksi tulee viimeksi esitetyn näkymän taustaväri.
Kameran ominaisuuksien muuttaminen
Kameran ominaisuudet määrittävät objektin näkymän tarkan kulman ja sijainnin. Kameran ominaisuudet muodostavat kameranäkymän, jota voidaan käyttää eri näkymissä ja tiedostoissa.
-
Napsauta 3D-työkalurivin Kameran ominaisuudet -kuvaketta
.
Jos et näe kuvaketta, napsauta 3D-työkalurivin vasemmalta puolelta löytyvän Siirtymistyökalun viereistä nuolta.
-
Napsauta Kameran ominaisuudet -valintaikkunassa Tallenna nimellä -painiketta ja anna uudelle kameranäkymälle nimi tai valitse valikosta aiemmin luotu näkymä.
-
Siirrä Kameran ominaisuudet -valintaikkunaa niin, että näet 3D-mallin. Valitse kameran kohdistus:
Valitse Kohde, jos haluat kohdistaa kameran ominaisuudet vain kohteeseen.
Valitse Kamera ja kohde, jos haluat kohdistaa kameran ominaisuudet sekä kameran suuntaan että kohteeseen.
-
Valitse kohdistustapa:
Valitse malli
Kun olet valinnut tämän asetuksen, napsauta asiakirjassa näkyvää 3D-mallia. Kameran nykyinen sijainti näkyy Kameran ominaisuudet -valintaikkunassa.
Jos Kohde on valittu, kameran kohteen uusi sijainti on valitun mallin keskellä.
Jos Kamera ja kohde on valittu, kameran kohteen sijainti on valitun mallin keskellä. Kamera on kohdistettu valittuun malliin.
Valitse pinta
Kun olet valinnut tämän asetuksen, napsauta dokumentissa näkyvän 3D-mallin jotakin sivua. Kameran nykyinen sijainti näkyy Kameran ominaisuudet -valintaikkunassa.
Jos Kohde on valittu, kameran kohteen uusi sijainti on valitun sivun keskellä.
Jos Kamera ja kohde on valittu, kameran kohteen sijainti on valitun sivun keskellä. Kamera on kohdistettu tähän sivuun.
Valitse 3 pistettä
Kun olet valinnut tämän asetuksen, valitse kolme pistettä dokumentin samasta mallista tai eri malleista. Kameran nykyinen sijainti näkyy Kameran ominaisuudet -valintaikkunassa.
Jos Kohde on valittu, kameran kohteen uusi sijainti on kolmen valitun pisteen keskellä.
Jos kamera ja kohde on valittu, kameran kohde on kolmen valitun pisteen keskellä. Kameran sijainti on kohdistettu kolmen valitun pisteen muodostamaan tasoon.
-
Valitse Sijainti-osasta Kulmayksiköt, jos haluat muuttaa atsimuutin, korkeuden ja etäisyyden X-, Y- ja Z-arvoja. Näillä arvoilla voidaan siirrellä kameraa määrittämällä atsimuutti (etäisyys) ja korkeus (X-akselilla) sekä zoomata määrittämällä etäisyys.
-
Siirrä Kamera- ja Kohde-liukusäätimet haluamiisi kohtiin.
-
Jos haluat muuttaa kamerakulmaa, vedä Näkökenttä-liukusäädin sopivan astearvon kohdalle.
-
Jos haluat muuttaa kameran kallistuskulmaa, vedä Kallista-liukusäädin sopivan astearvon kohdalle.
-
Tallenna asetukset ja lisää näkymä Mallipuuhun napsauttamalla Tallenna kameran näkymä -painiketta.
Ohjelma lisää näkymän Mallipuuhun oletusnimellä Kameranäkymä[n], jossa [n] on sarjanumero. Voit vaihtaa kameranäkymän nimen Näkymät-luettelossa.
