Uso di griglie, guide e misure nei PDF

Le griglie consentono di allineare in modo preciso testo e oggetti in un documento. Quando si attivano le Griglie, viene visualizzata una struttura di linee intersecanti che consente di allineare correttamente vari elementi.

Quando si sposta un oggetto, l’opzione Aggancia alla griglia lo allinea alla linea della griglia più vicina.

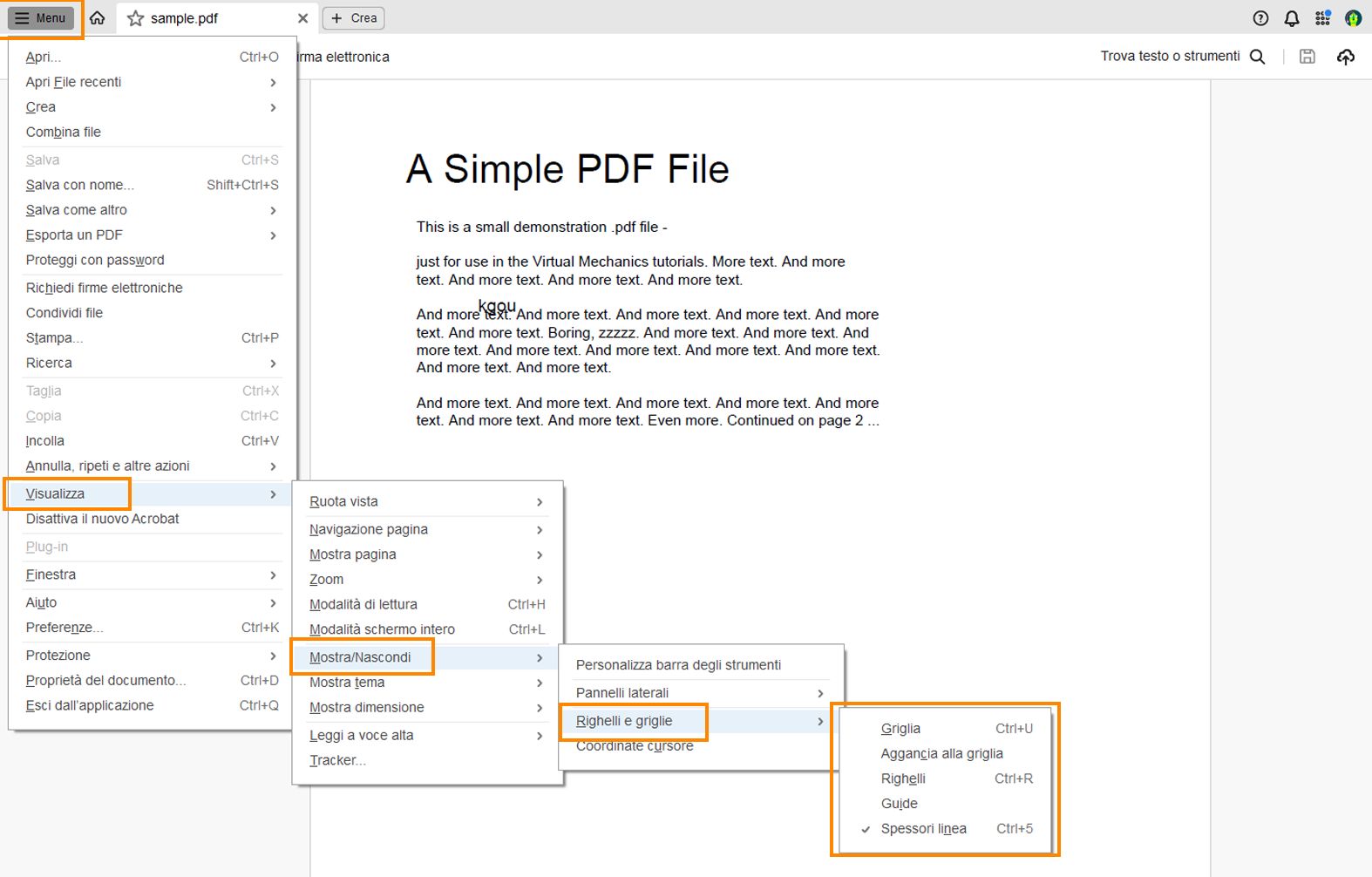

Per visualizzare o nascondere la griglia, in alto a sinistra, selezionare il menu hamburger (Windows) > Visualizza oppure direttamente Visualizza (macOS) > Mostra/Nascondi > Righelli e griglie > Griglia. Quando la griglia è visualizzata, viene visualizzato un segno di spunta accanto al nome del comando.

Per attivare o disattivare l’opzione Aggancia alla griglia, selezionare il menu hamburger (Windows)  > Visualizza oppure selezionare direttamente Visualizza (macOS) > Mostra/Nascondi > Righelli e griglie > Aggancia alla griglia.

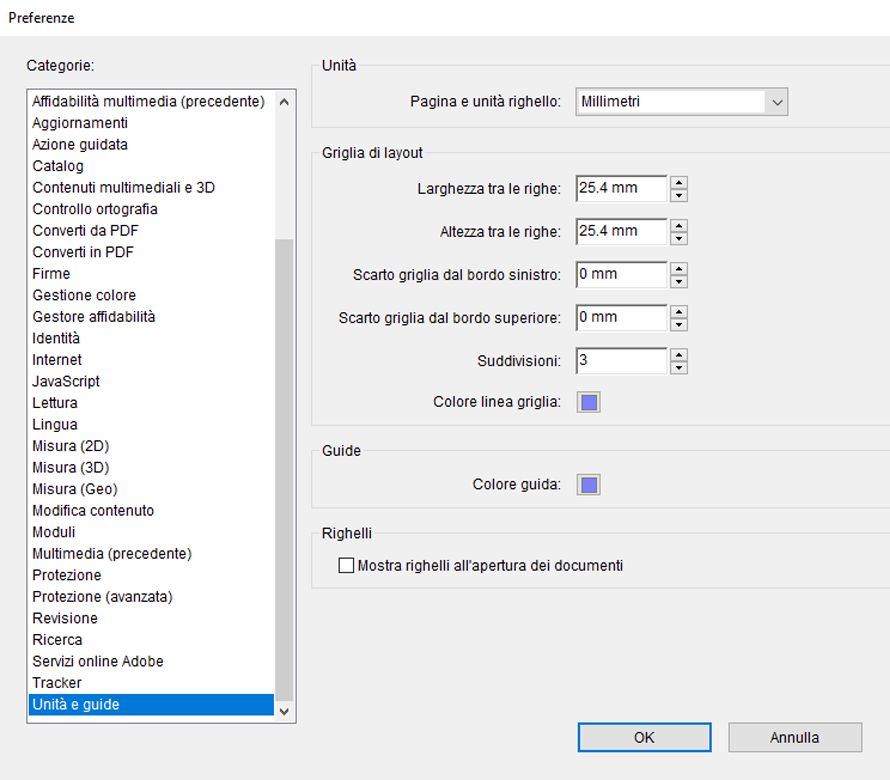

Modificare l’aspetto della griglia

Utilizzare righelli e guide

I righelli orizzontale e verticale consentono di controllare le dimensioni degli oggetti presenti nel documento. È inoltre possibile creare guide per allineare facilmente oggetti, ad esempio i campi modulo. È possibile modificare l’unità di misura e il colore utilizzati nel righello.

• Per visualizzare i righelli, selezionare il menu hamburger (Windows) > Visualizza oppure Visualizza (macOS) > Mostra/Nascondi > Righelli e griglie > Righelli.
• Per visualizzare o nascondere le guide, selezionare il menu hamburger (Windows) > Visualizza oppure Visualizza (macOS) > Mostra/Nascondi > Righelli e griglie > Guide.


Per utilizzare righelli e guide

Misurare l’altezza, la larghezza o l’area degli oggetti

È inoltre possibile utilizzare gli strumenti “Misura oggetti” per misurare le distanze e le aree di oggetti presenti nei documenti PDF. Gli strumenti di misura sono utili per visualizzare le distanze e le aree associate agli oggetti in un modulo o in disegni CAD (Computer-Aided Design). È inoltre possibile utilizzare tali strumenti per misurare determinate aree di un documento prima di inviarlo a un servizio di stampa professionale. Gli strumenti di misurazione sono disponibili per gli utenti di Acrobat Reader solo se l’autore del PDF abilita la funzionalità di misura.

Quando si utilizza uno strumento di misura, nel pannello delle informazioni di misura vengono visualizzate informazioni sulla misura, ad esempio la misura corrente, i delta e il rapporto di scala. Acrobat inserisce commenti con i valori calcolati per la distanza, il perimetro o l’area.

Impostare le opzioni dello strumento Misurazione

Per impostare le opzioni dello strumento Misurazione, selezionare lo strumento, quindi fare clic con il pulsante destro del mouse in un punto qualsiasi sul PDF. Fornisce le seguenti opzioni:

• Modificare il rapporto di scala e precisione: per modificare il rapporto di scala (ad esempio 3:2) e l’unità di misura nelle aree di disegno.
• Modifica etichetta di marcatura: consente di aggiungere o modificare il testo visualizzato con la misurazione.
• Disattiva/Attiva marcatura di misurazione: quando questa opzione è abilitata, le linee di misurazione disegnate vengono aggiunte al PDF. Se è disabilitata, le linee di misura disegnate vengono rimosse quando si misura un altro oggetto o si seleziona un altro strumento.
• Attiva/disattiva ortogonale: quando questa opzione è attivata, le linee di misurazione sono solo ortogonali.
• Mostra/Nascondi righelli: consente di mostrare o nascondere i righelli verticali e orizzontali sulla pagina.
• Allinea al contenuto della pagina/Non allineare al contenuto della pagina: consente di attivare o disattivare tutte le attivazioni di allineamento.
• Esporta marcatura di misurazione in Excel: salva le informazioni per tutte le misurazioni nel PDF in un file CSV.
• Preferenze: apre le preferenze di misurazione (2D).

Impostare le preferenze di misurazione

È possibile modificare le preferenze di misurazione 2D per definire le modalità di misurazione dei dati 2D. Per eseguire questa operazione, passare a  > Preferenze e selezionare Misurazione (2D) dal pannello a sinistra, quindi configurare le seguenti opzioni:

• Usa scale e unità dal documento (se presenti): quando questa opzione è attivata, vengono utilizzate misure basate sulle unità generate dal documento originale, se presenti. Deselezionare questa opzione per specificare manualmente le unità di misura.
• Usa linee ortogonali: quando questa opzione è attivata, le linee di misurazione sono solo ortogonali.
• Colore linea misura: consente di specificare il colore o la linea visualizzata mentre si disegna.
• Attiva marcatura di misura: se la marcatura di misura è abilitata, le linee di misura disegnate vengono aggiunte al PDF. Se è disabilitata, le linee di misura disegnate vengono rimosse quando si misura un altro oggetto o si seleziona un altro strumento. È possibile utilizzare le etichette di misura predefinite o specificare etichette personalizzate.
• Usa lunghezza filetto di riferimento predefinito (solo strumento Distanza): se questa opzione è deselezionata, ogni volta che si disegna una misura di distanza si sposta il mouse per determinare la lunghezza del carattere di riempimento.
• Inizio linea predefinito: consente di specificare l’aspetto dell’inizio della linea nelle misure di distanza.
• Fine linea predefinita: consente di specificare l’aspetto della fine della linea nelle misure di distanza.
• Stile didascalia (solo strumento Distanza): specifica se la didascalia della misura della distanza si trova all’interno o sopra la linea di misura.
• Lunghezza filetto di riferimento predefinita (solo strumento Distanza): consente di specificare la lunghezza del carattere di riempimento della linea visualizzato su un lato dei punti di misura.
• Estensione filetto di riferimento predefinita sopra la linea (solo strumento Distanza): consente di specificare la lunghezza dell’estensione del carattere di riempimento visualizzato sopra la linea di misura.
• Offset filetto di riferimento predefinito dai punti della linea (solo strumento Distanza): consente di specificare la quantità di spazio vuoto visualizzata tra i punti di misura e il carattere di riempimento.
• Impostazioni di aggancio 2D: consente di specificare il funzionamento della modalità di aggancio. La sensibilità indica il grado di prossimità del puntatore rispetto all’elemento oggetto dell’aggancio. L’opzione Colore per suggerimento aggancio specifica il colore della linea di aggancio che viene visualizzata quando si posiziona il puntatore sull’oggetto.

Visualizzare le coordinate del cursore

L’opzione Coordinate cursore mostra le coordinate della posizione del puntatore all’interno del riquadro del documento. La numerazione della posizione inizia nell’angolo superiore sinistro del documento. L’opzione Coordinate cursore mostra inoltre la larghezza e l’altezza di un oggetto selezionato mentre lo si ridimensiona.

Per visualizzare le coordinate x e y:

Per modificare le unità di misura di Coordinate cursore:

Modificare il ridimensionamento orizzontale
