使用视频示波器

视频示波器面板已更新，使用专为颜色模式开发的新矢量示波器、波形监视器、RGB Parade 和 RGB 叠加示波器。虽然这些新示波器尚未具备与之前面板相同的全部功能，但性能、图形可视化和刻度网格已得到显著改进。

如果您需要使用旧版 Lumetri 示波器，可以选择面板标题旁边的 菜单，然后选择 显示旧版示波器在示波器模式之间来回切换。

使用视频示波器面板

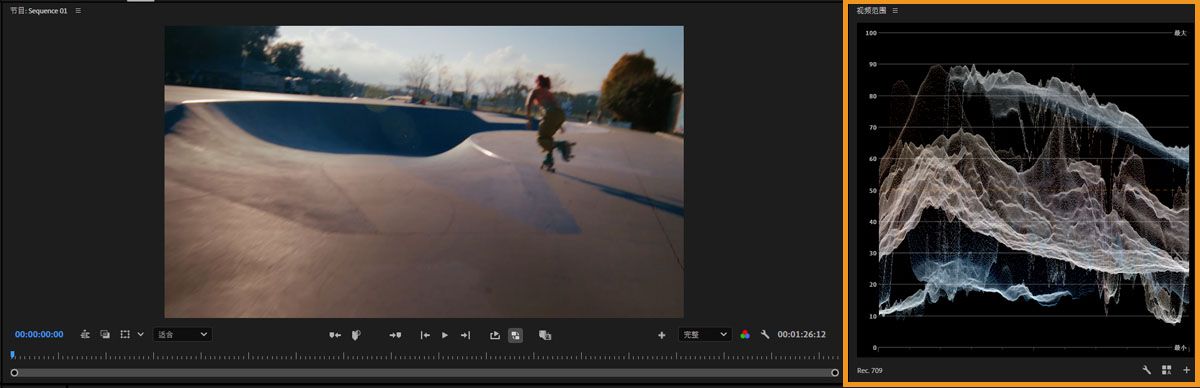

视频示波器面板显示当前序列中播放头位置处视频帧的多种分析结果。该分析是所有效果（包括影响图像的所有颜色效果）的输出，将从 Premiere 输出，无论是在导出期间渲染，还是通过传输到外部显示。

视频示波器面板与平视显示器 (HUD) 不同。HUD 显示特定于您所使用的每个控件的各种不同分析和叠加之一，而视频示波器则显示图像处理管道输出的信号的不同可视化效果的集合。 这是一种更传统的方法，适合仔细分析结果和对您的程序进行质量控制。

视频示波器布局

作为单独的面板，您可以将其移动到工作区中的任何位置，或者将其拖动到另一个显示器作为独立窗口。您可以从两个菜单中进行选择来配置视频示波器布局。

布局选项

您可以使用四个选项来选择视频示波器面板的方向。

• 自动： 这是默认设置。 视频示波器的排列方式取决于面板的纵横比。又细又高，使您处于垂直排列，而又宽又矮，使您处于水平排列。 矩形会将您置于网格模式。
• 网格：无论面板大小如何，都强制使用网格模式。
• 水平：无论面板大小如何，都强制使用水平模式。
• 垂直：无论面板大小如何，都强制使用垂直模式。

添加示波器

选择列表中的任意示波器以将其添加到当前布局。 当前可用的范围如下：

• 矢量示波器：显示图片中色相和饱和度的极坐标（圆形）分析。色相通过图形围绕中心的角度表示，而饱和度通过图形远离中心的程度表示。中心呈去饱和状态，而越长的范围表示更高的饱和度。每个矢量示波器标线中的两个刻度表示 75%（内部）和 100%（外部）饱和度。居中的图形意味着整个图像的色温平衡良好。偏离中心的图形表示色偏（色调）。假色显示图形的哪些部分对应于图像中的哪些颜色。
• 波形监视器：显示整个图像的明亮度级别分析。图像的每一行从左到右进行分析，并绘制为波形图形，高度表示该行中每个像素的亮度。较高的波形意味着较高的明亮度值；较低的波形意味着较低的明亮度值。所有线条叠加在一起，显示图像中高光（接近顶部）、中间调和阴影的总体分布。假色彩显示图形的哪些部分对应图像中的哪些颜色。由颜色管理设置的峰值亮度显示为最大线，而 0% 黑色显示为最小线。 如果您要输出 HDR，琥珀色参考白线会显示色彩管理设置的当前图形白色阶，它作为阈值将下方的 SDR 色阶与上方的 HDR 峰值分开。
• Parade：使用波形图显示图像每个颜色通道的分析。 色温不平衡可以在信号的特定色调区域中看到，反映在顶部和底部三个图形的不均匀高度中。三个通道的高度之间的较大差异意味着色偏，而较小的差异则意味着中性平衡信号，不平衡的高度表明问题是否出在顶部的高光或底部的阴影。 标线与波形监视器相同。
• 叠加：与 RGB Parade 相同，只是三个通道波形叠加在一起。这三个通道对齐的色调区域可以看到白色，因为红色、绿色和蓝色波形相加对齐。 三个波形发散的色调区域可以看作三个波形中饱和度越来越高的部分。本质上，顶部的分歧意味着高光色温不平衡，而底部的分歧意味着阴影色温不平衡。标线与 波形监视器 相同。

视频示波器刻度和网格线

每个视频示波器都有一个覆盖层或网格线，可用于比较图形并测量其强度，并在左侧附带数字刻度。 这些示波器会根据峰值明亮度颜色管理设置自动缩放以适应输出的视频信号范围，该设置通常与输出色彩空间相关联。

要更改示波器的网格线：

• 右键单击特定示波器，然后选择影响波形监视器、RGB Parade 和RGB 叠加示波器的以下选项之一：
• 10 位： 显示视频编码码值的 10 位数值范围。如果指定了特定代码值，则适用于 QC。
• 百分比： 默认设置。将可用的最小到最大比例显示为 0（黑色）到 100（峰值明亮度）。 适用于基本参考，与 IRE 相似（但不完全相同）。
• HDR： 显示以“尼特”为单位的刻度 (cd/m²)，通常用于测量信号，同时以 HLG 或 PQ 形式对高动态范围 (HDR) 输出进行调色。 普通项目的最高亮度调校通常为 1000 尼特，而优质“长盛不衰（经典永续）”类内容的最高亮度调校则往往达到 4000 尼特。

视频示波器设置

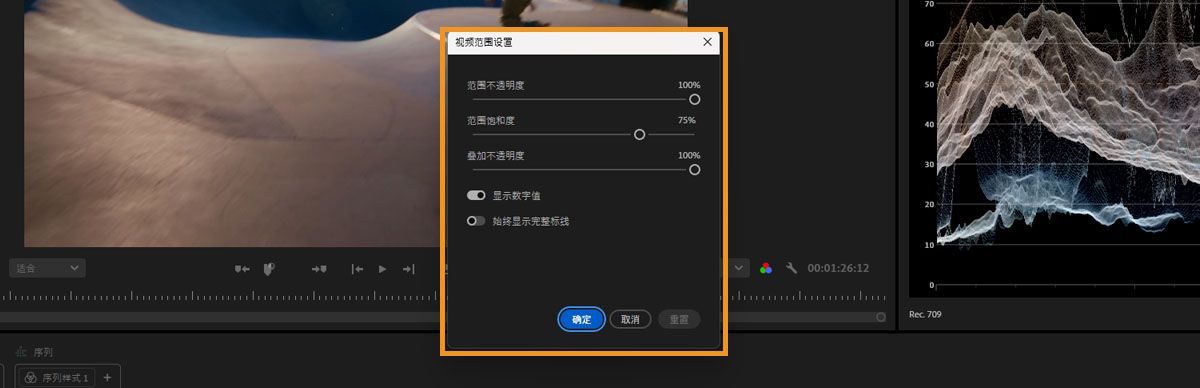

单击扳手将打开视频示波器设置，显示以下选项：

• 示波器不透明度：滑块让您选择示波器显示的亮度或暗度。
• 叠加不透明度：滑块让您选择示波器叠加显示的亮度或暗度。
• 饱和度：大多数视频示波器会用假色来表示图像中的颜色如何与示波器的图形相对应，或者哪些波形对应于哪个图形。这样您就可以增强、减弱或完全移除这些颜色。
• 显示数值：让您显示或隐藏每个图形左侧的数值刻度。
• 始终显示完整网格：当您缩小视频示波器时，网格开始跳过线条以避免画面过于密集。此设置强制显示网格的所有线条，无论范围大小如何，都能提供最大的信息密度。
