В Illustrator можно создавать диаграммы разных типов и настраивать их в соответствии со своими требованиями. Для просмотра всех типов диаграмм, которые можно создать, нажмите и удерживайте инструмент «Диаграмма» () на панели «Инструменты».

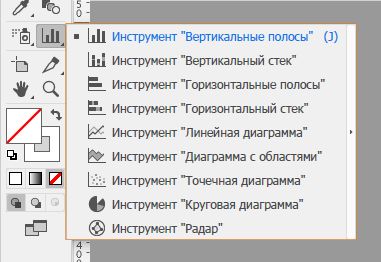

Создание разных типов диаграмм в Illustrator
Создание разных типов диаграмм в Illustrator

Создание диаграмм

  1. Выберите инструмент «Диаграмма».

    В инструменте «Диаграмма» сначала определите тип диаграммы для создания в Illustrator. Например, чтобы создать столбцовую диаграмму, выберите инструмент «Вертикальные полосы». Изменить тип диаграммы можно будет позже. Дополнительные сведения представлены в разделе Изменение типа диаграммы

  2. Определите размеры диаграммы одним из следующих способов:

    • Перетащите курсор по диагонали от угла, в котором должна начинаться диаграмма, до противоположного угла. Удерживая нажатой клавишу Alt (Windows) или Option (macOS), перетащите курсор, чтобы нарисовать диаграмму от ее центра. Удерживайте клавишу Shift, чтобы ограничить диаграмму квадратом.

    • Щелкните в том месте, где следует поместить диаграмму. Введите значения ширины и высоты диаграммы, затем нажмите кнопку OK.

      Примечание. Заданные размеры относятся к основной области диаграммы и не включают области меток и условные обозначения.

  3. Введите данные для диаграммы в окне «Данные диаграмм». Дополнительные сведения представлены в разделе Ввод данных диаграммы.

    Примечание.

    Данные диаграммы должны быть организованы определенным образом в зависимости от типа диаграммы.

  4. Нажмите кнопку«Применить»  и нажмите клавишу Enter на цифровой клавиатуре, чтобы создать диаграмму.

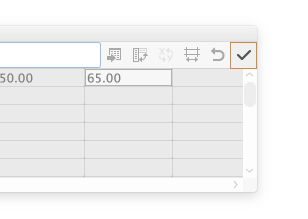

    Применение указанных значений в окне «Данные диаграмм»
    Применение указанных значений в окне «Данные диаграмм»

    Окно «Данные диаграмм» останется открытым, пока вы его не закроете. Это позволяет легко переключаться между редактированием данных диаграммы и работой в монтажной области.

Ввод данных диаграммы

Для ввода данных используется окно «Данные диаграмм». Это окно автоматически выводится на экран при использовании инструмента «Диаграммы» и остается открытым до принудительного закрытия.

Окно «Данные диаграмм»
Окно «Данные диаграмм»
Выноска Заголовок Описание
A Текстовое поле ввода Ввод данных
B Импорт данных Импорт данных, сохраненных, как текстовый файл
C Поменять местами столбцы и строки
Меняются местами столбцы и строки данных
D Поменять местами оси X и Y
Меняются местами оси X и Y диаграммы
E Стиль ячейки
Настройка ширины столбца или количества знаков после запятой в ячейках
F Восстановление Отмена изменений, внесенных в данные диаграммы
G Применить Применение изменений, внесенных в данные диаграммы
  1. Чтобы вывести окно «Данные диаграмм» для существующей диаграммы, выделите всю диаграмму с помощью инструмента «Выделение» и выберите команду Объект > Диаграмма > Данные.

  2. Введите данные одним из способов.

    • Выберите ячейку таблицы и введите данные в текстовое поле вверху окна. Нажмите клавишу Tab, чтобы ввести данные и выбрать следующую ячейку в строке. Нажмите клавишу Enter или Return, чтобы ввести данные и выбрать следующую ячейку в столбце. Пользуйтесь клавишами со стрелками для перехода от ячейки к ячейке; или просто нажмите другую ячейку, чтобы ее выбрать.

    • Скопируйте данные из электронных таблиц, например Lotus® 1‑2‑3 или Microsoft Excel. В окне «Данные диаграмм» нажмите ячейку, чтобы сделать ее левой верхней ячейкой для вставляемых данных, и выберите команду Редактирование > Вставить.

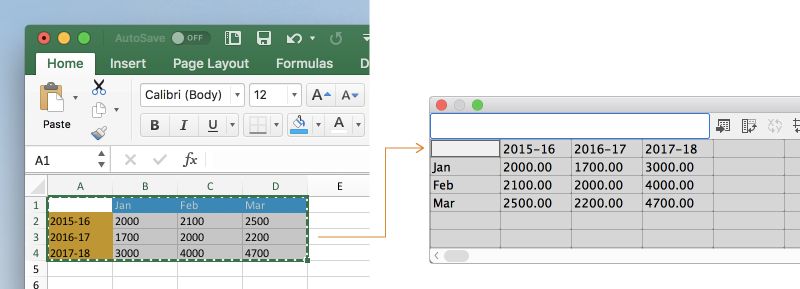

    Копирование данных из электронной таблицы и вставка их в окно «Данные диаграмм»
    Копирование данных из электронной таблицы и вставка их в окно «Данные диаграмм»
    • Создайте текстовый файл с помощью текстового редактора. При вводе разделяйте данные, содержащиеся в разных ячейках, символом табуляции, и разделяйте строки знаком конца абзаца. Данные должны содержать только десятичные точки или десятичные запятые, в противном случае они не будут отображаться на диаграмме. (Например, следует вводить 732000, а не 732,000.) В окне «Данные диаграмм» нажмите ячейку, чтобы сделать ее левой верхней ячейкой для импортированных данных, нажмите кнопку «Импорт данных» ( и выберите текстовый файл.

    Примечание.

    • Если данные диаграммы случайно были введены в обратном порядке (то есть строки вместо столбцов или наоборот), нажмите кнопку «Поменять местами» () , чтобы поменять местами столбцы и строки данных.
    • Чтобы поменять местами оси X и Y на точечной диаграмме, нажмите кнопку «Поменять местами оси X и Y» ().

  3. Нажмите кнопку «Применить» или нажмите клавишу Enter на цифровой клавиатуре, чтобы создать диаграмму.

Использование меток диаграммы и наборов данных

Метки — это слова или числа, описывающие следующее:

  • наборы данных, которые требуется сравнить,
  • категории, в рамках которых следует производить сравнение.
Метки в окне «Данные диаграмм»
Метки в окне «Данные диаграмм»

A. Метки набора данных B. Пустая ячейка C. Метки категорий
Выноска Заголовок Описание
A Метки  наборов данных Введите метки для разных наборов данных в верхнюю строку. Эти метки появятся в условных обозначениях.
B Пустая ячейка Чтобы создать условные обозначения для диаграммы, оставьте пустой левую верхнюю ячейку.
C Категория Введите метки для категорий в ячейки самого левого столбца.

Ввод меток

  1. Для диаграмм «вертикальные полосы», «вертикальный стек», «горизонтальные полосы», «горизонтальный стек», «радар», линейных и комбинированных гистограмм метки следует вводить в таблицу следующим образом.

    • Для создания условных обозначений к диаграмме в программе Illustrator удалите содержимое левой верхней ячейки и оставьте ее пустой.

    • Введите метки для разных наборов данных в верхнюю строку. Эти метки будут использованы в условных обозначениях. Если не требуется создавать условные обозначения к диаграмме с помощью программы Illustrator, не вводите метки для наборов данных.

    • Введите метки для категорий в ячейки самого левого столбца. В качестве категорий часто выбираются единицы времени, например дни, месяцы или годы. Эти метки располагаются вдоль горизонтальной или вертикальной оси диаграммы, за исключением диаграммы «радар», на которой эти метки расположены на отдельной оси.

    • Для создания меток, состоящих только из чисел, заключите числа в прямые кавычки. Например, чтобы использовать в качестве метки 2013 год, введите «2013».

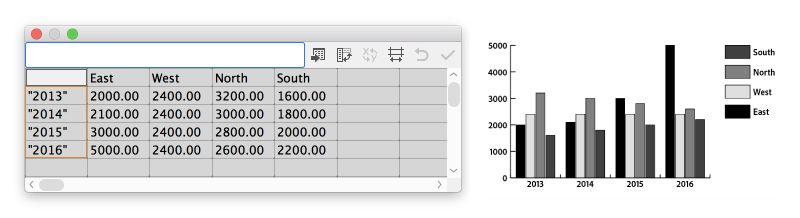

    Создание меток, состоящих только из чисел
    Создание меток, состоящих только из чисел
    • Для включения в метки разрывов строк используйте для разделения строк вертикальную черту. Например, введите Все|Продажи|2013 для получения следующей метки диаграммы:

    Все

    Продажи

    2013

    Создание переходов на новую строку в метках
    Создание переходов на новую строку в метках

Ввод наборов данных

После ввода меток диаграммы можно ввести каждый набор данных в соответствующий столбец.

Вертикальные полосы

Высота столбца соответствует сравниваемому значению. Можно совместно использовать положительные и отрицательные значения. Отрицательные значения изображаются в виде столбцов ниже горизонтальной оси.

Данные столбцовых диаграмм
Данные столбцовых диаграмм с положительными и отрицательными значениями

Вертикальный стек

Высота столбца соответствует сравниваемому значению. Для вертикального стека все числа должны быть или положительными, или отрицательными.

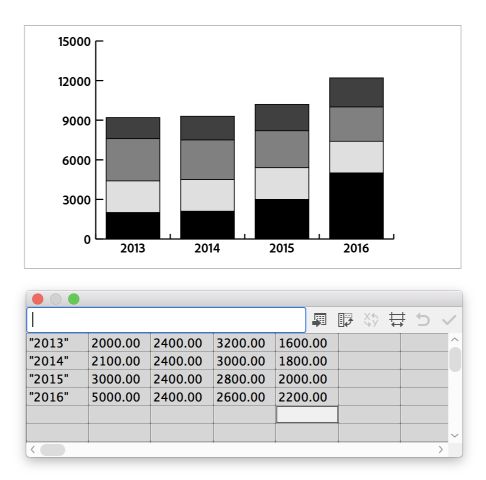

Данные вертикального стека
Данные вертикального стека

Горизонтальные полосы

Длина полосы соответствует сравниваемому значению. Можно сочетать положительные и отрицательные значения. Отрицательные значения изображаются в виде столбцов ниже горизонтальной оси.

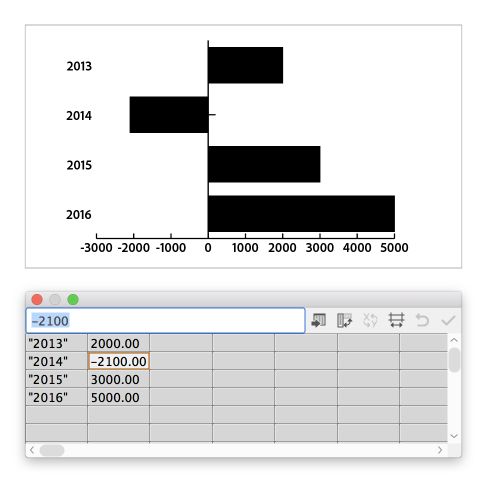

Данные диаграммы «горизонтальные полосы»
Данные диаграммы «горизонтальные полосы» с положительными и отрицательными значениями

Горизонтальный стек

Длина полосы соответствует сравниваемому значению. Для горизонтального стека все числа должны быть или положительными, или отрицательными.

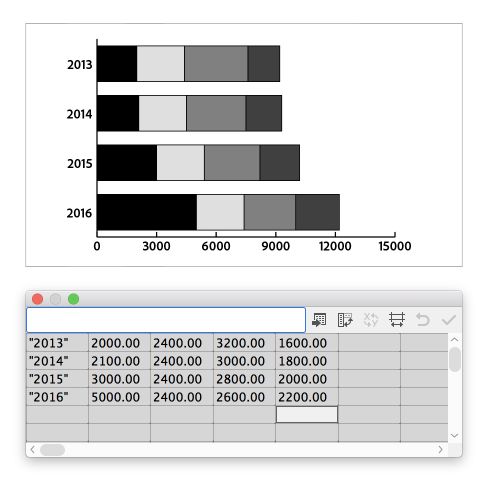

Данные горизонтального стека
Данные горизонтального стека

Линейная диаграмма

Каждый столбец данных соответствует одной линии линейной диаграммы. Для линейной диаграммы можно совместно использовать положительные и отрицательные значения.

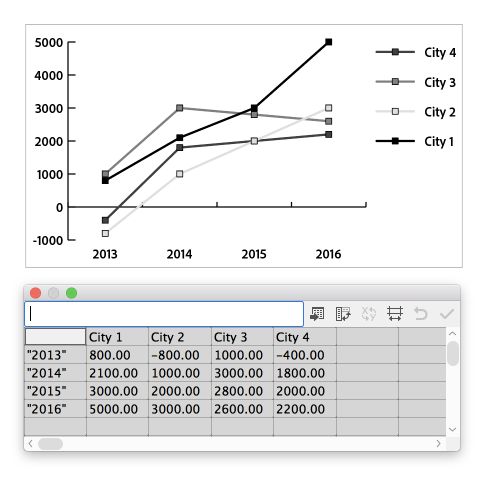

Данные линейной диаграммы
Данные линейной диаграммы с положительными и отрицательными значениями

Диаграмма с областями

Значения должны быть или положительными, или отрицательными. Каждая строка данных соответствует заполненной области диаграммы с областями. На диаграмме с областями значения каждого столбца добавляются к сумме предыдущих столбцов. Таким образом, даже если диаграмма с областями и линейная диаграмма содержат одинаковые данные, они сильно отличаются.

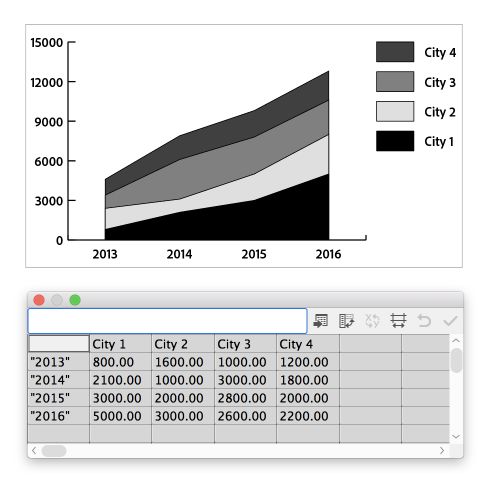

Данные диаграммы с областями
Данные диаграммы с областями

Точечные диаграммы

Точечная диаграмма отличается от других типов диаграмм тем, что обе оси служат мерами значений, а категории отсутствуют.

  • Введите метки наборов данных в каждую ячейку верхней строки таблицы, начиная с первой ячейки. Эти метки будут использованы в условных обозначениях.
  • Введите данные для оси Y в первом столбце, а данные для оси X во втором столбце.

Примечание. Отключите режим Соединить точки, чтобы удалить соединительные линии.

Данные точечной диаграммы
Данные точечной диаграммы

Круговые диаграммы

Наборы данных для круговых диаграмм можно организовать аналогично данным для других диаграмм. Однако каждая строка данных в таблице создает отдельную диаграмму.

  • Введите метки наборов данных, как для диаграммы «вертикальные полосы», «вертикальный стек», «горизонтальные полосы», «горизонтальный стек», «радар», линейной диаграммы и диаграммы с областями. Чтобы создать имена диаграмм, введите метки категорий.
  • Чтобы создать одиночную круговую диаграмму, выведите одну строку данных, содержащую только положительные или только отрицательные значения.

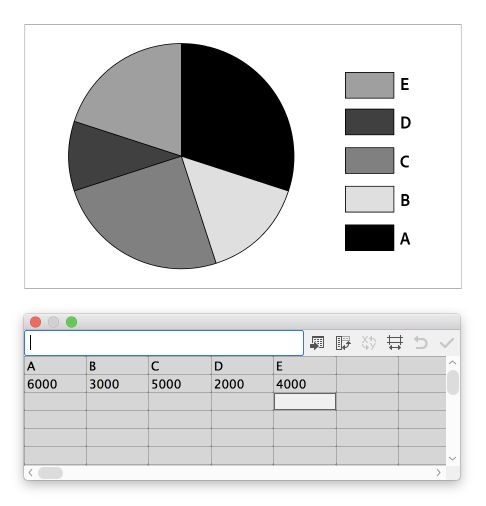

Данные одной круговой диаграммы
Данные одной круговой диаграммы
  • Чтобы создать несколько круговых диаграмм, выведите дополнительные строки данных, содержащие только положительные или только отрицательные значения. По умолчанию размер отдельных круговых диаграмм пропорционален сумме всех данных диаграммы.
Данные нескольких круговых диаграмм
Данные нескольких круговых диаграмм

Радар

Каждое число выводится по оси и соединяется с другими значениями на той же оси, образуя «паутину». Для диаграммы «радар» можно совместно использовать положительные и отрицательные значения.

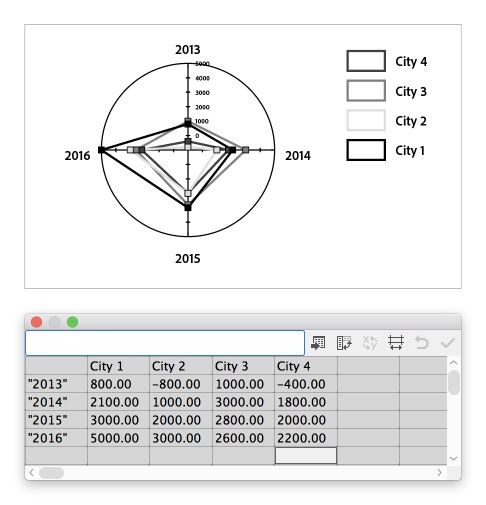

Данные диаграммы «радар»
Данные диаграммы «радар» с положительными и отрицательными значениями

Настройка ширины столбца или количества знаков после запятой

Настройте ширину столбца, чтобы просматривать больше или меньше цифр в столбце. Это изменение не влияет на ширину столбцов в диаграмме.

Настройка ширины столбца

  1. Выполните одно из следующих действий:

    • Нажмите кнопку «Стиль ячейки» () и введите значение от 0 до 20 в текстовом поле «Ширина столбца».

    • Установите курсор на границу столбца, ширину которого следует изменить. Курсор превратится в двойную стрелку . Затем перетащите маркер в нужное место.

    Настройка в текстовом поле «Ширина столбца», чтобы в столбце отображалось меньше цифр
    Настройка в текстовом поле «Ширина столбца», чтобы в столбце отображалось больше цифр

Настройка количества знаков после запятой

  1. Нажмите кнопку «Стиль ячейки» () и введите в текстовое поле «Количество знаков после запятой» значение от 0 до 10.

    Если по умолчанию задано 4 десятичных знака, введенное в ячейке число 2000 появляется в окне «Данные диаграмм», как 2000.00.
    Если по умолчанию задано 2 десятичных знака, введенное в ячейке число 2000 появляется в окне «Данные диаграмм», как 2000.0000.

Комбинирование разных типов диаграмм

Диаграммы разных типов можно сочетать в одной диаграмме. Например, можно отображать один набор данных в виде столбцовой диаграммы, а другие наборы данных в виде линейных диаграмм. Можно совместно использовать любые типы диаграмм, за исключением точечных. Точечные диаграммы не комбинируются с диаграммами других типов.

Комбинирование столбцов и линий в одной диаграмме
Комбинирование столбцов и линий в одной диаграмме
  1. Выберите инструмент «Групповое выделение» ().

  2. Нажмите условные обозначения к данным, для которых следует изменить тип диаграммы.
  3. Не перемещая курсор инструмента «Групповое выделение» с условных обозначений, нажмите еще раз. Будут выбраны все столбцы с этими условными обозначениями.
  4. Выполните одно из следующих действий:

    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  5. Выберите тип диаграммы и параметры.

    Примечание.

    • Если используется несколько типов диаграмм, можно расположить один набор данных вдоль правой оси, а остальные наборы данных вдоль левой оси. Таким образом на каждой оси будут откладываться значения своих данных.
    • При использовании вертикального стека совместно с другими типами диаграмм убедитесь, что используете одну ось для всех наборов данных, отображаемых на вертикальных стеках. Если одни наборы данных используют левую ось, а другие правую, высота столбцов может быть неправильной или перекрываться.

Форматирование и настройка диаграмм

Диаграммы можно форматировать разными способами. Например, можно изменять внешний вид и положение осей диаграммы, добавлять падающие тени и перемещать условные обозначения.

Кроме того, можно изменить цвет теней, гарнитуру и вид шрифта, переместить, зеркально отразить, наклонить, повернуть или изменить масштаб любой части диаграммы или всех частей, а также настроить вид столбцов и отметок. В диаграммах можно использовать прозрачность, градиенты, переходы, мазки кистью, стили графики и другие эффекты. Такие настройки следует применять в конце работы, потому что перерисовка диаграммы приводит к их удалению.

Выбор частей диаграммы

Диаграмма — это сгруппированный объект, связанный со своими данными. Может оказаться, что, разгруппировав диаграмму, не удастся внести необходимые изменения. Для редактирования выберите ту часть диаграммы, которую следует изменить, не разгруппировывая диаграмму. Используйте инструмент «Прямое выделение» () или «Групповое выделение» ().

Элементы диаграммы связаны друг с другом. Вся диаграмма вместе с условными обозначениями представляет собой одну группу. Все наборы данных являются подгруппой диаграммы. В свою очередь каждый набор данных вместе со своим полем условных обозначений является подгруппой всех наборов данных. Каждое значение является подгруппой своего набора данных и т. д. Никогда не разгруппировывайте и не перегруппировывайте объекты в диаграмме.

  1. Выберите инструмент «Групповое выделение» ().

  2. Нажмите условные обозначения столбцов, которые нужно выбрать.
  3. Не перемещая курсор инструмента «Групповое выделение» с условных обозначений, нажмите еще раз. Будут выбраны все столбцы с этими условными обозначениями.

    Можно также выбрать группу. Для этого нажмите одну из ее частей, затем нажмите еще раз, чтобы выбрать столбцы, сгруппированные с ней, и нажмите в третий раз для выбора условных обозначений. Каждый щелчок добавляет к выбранному множеству еще один уровень группируемых объектов, начиная со следующей группы вверх по иерархии. Можно нажать столько раз, сколько групп следует добавить к выбранному множеству.

    Select-parts_group-selection-tool
  4. Чтобы отменить выделение части выбранной группы, выберите инструмент «Прямое выделение»  и нажмите объект, удерживая нажатой клавишу Shift.

Масштабирование диаграмм

  1. Выделите диаграмму, созданную с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Выберите Объект > Трансформировать > Масштабирование или дважды нажмите инструмент «Масштабирование» () и укажите нужные значения в диалоговом окне «Масштабирование».
    • Выберите инструмент «Масштабирование» () и перетаскивайте курсор в окне документа, пока объект не станет нужного размера.

    Дополнительные сведения представлены в разделе Масштабирование, наклон и искажение объектов.

Изменение типа диаграммы

  1. Выделите диаграмму с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  3. В диалоговом окне «Тип диаграммы» нажмите кнопку, которая соответствует выбранному типу диаграммы, а затем кнопку ОК.

    Примечание.

    Если объекты диаграмм нарисованы с использованием градиентов, изменение типа диаграммы может привести к непредсказуемым результатам. Чтобы предупредить получение непредсказуемых результатов, не применяйте градиенты до завершения диаграммы или используйте для выделения объектов с градиентом инструмент «Частичное выделение» и рисуйте эти объекты с использованием триадных цветов, а затем вновь наложите нужные градиенты.

Форматирование осей диаграммы

Все диаграммы, кроме круговых, имеют ось значений, на которой отображаются единицы измерения для диаграммы. Можно отображать ось значений с одной или обеих сторон диаграммы. Диаграммы «горизонтальные полосы», «горизонтальный стек», «вертикальные полосы», «вертикальный стек», линейные диаграммы и диаграммы с областями имеют ось категорий, которая определяет отображаемые на диаграмме категории данных.

Можно задавать количество делений на каждой оси, изменять длину делений и добавлять предшествующие и последующие символы к числам на осях.

  1. Выделите диаграмму с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  3. Для изменения положения оси значений, выберите нужный вариант в меню «Ось значений».

  4. Для форматирования делений и меток выберите ось в раскрывающемся меню в верхней части диалогового окна и установите следующие параметры:

    Диапазон значений

    Определите положение делений на оси значений, левой, правой, нижней или верхней осях. Выберите пункт «Изменить вычисленные значения», чтобы вручную пересчитать положения делений. Примите набор значений, созданный при создании диаграммы, или введите минимальное значение, максимальное значение и число делений между метками.

    Пример. Введите минимальное значение, максимальное значение и число делений между метками Пример. Чтобы определить положение делений, укажите значения делений.

    Деления

    Определите длину и число делений. Для осей категорий установите флажок «Отображать деления между ярлычками», чтобы нарисовать деления с каждой стороны меток или столбцов, или снимите этот флажок, чтобы расположить засечки по центру меток или столбцов.

    Пример. Выберите «Нет» в качестве длины делений Пример. Выберите «Короткая» в качестве длины делений Пример. Выберите «Полноширинные» в качестве длины делений

    Добавление меток

    Определите префикс и суффикс для чисел на осях значения, левой, правой, нижней или верхней осях. Например, можно добавить к числам на оси значок доллара или значок процента.

    Пример. Добавление знака доллара в качестве префикса к числам на левой оси Пример. Добавление знака доллара в качестве суффикса к числам на левой оси

Назначение осям значений разных масштабов

Если диаграмма имеет оси значений с двух сторон, можно назначить каждой оси свой набор данных. Это позволит программе Illustrator создать разные шкалы для каждой оси. Это особенно удобно при комбинировании разных типов диаграмм на одной диаграмме.

  1. Выберите инструмент «Групповое выделение» ().

  2. Нажмите условные обозначения для набора данных, который нужно назначить оси.

  3. Не перемещая курсор инструмента «Групповое выделение» с условных обозначений, нажмите еще раз. Будут выбраны все столбцы с этими условными обозначениями.

  4. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  5. В раскрывающемся меню «Ось значений» выберите ось, которой следует назначить данные.

  6. Нажмите кнопку ОК.

Форматирование столбцов, полос и линий

Для диаграмм «вертикальные полосы», «вертикальный стек», «горизонтальные полосы» и «горизонтальный стек» можно настроить расстояние между столбцами или полосами на диаграмме. Можно также настроить расстояние между категориями, или кластерами, данных на диаграмме. Для линейных, точечных диаграмм и диаграммы «радар» можно настроить внешний вид линий и точек данных.

  1. Выделите диаграмму с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  3. Для настройки расстояния между столбцами и полосами в диаграммах «вертикальные полосы», «вертикальный стек», «горизонтальные полосы» и «горизонтальный стек» введите значение от 1 до 1000% в текстовом поле «Ширина столбца», «Ширина полосы» или «Ширина кластера».

    Значение более 100% означает, что столбцы, полосы или кластеры перекрываются. Значение менее 100% позволяет оставить место между столбцами, полосами или кластерами. Значение 100% приводит к размещению столбцов, полос или кластеров рядом друг с другом.

    Пример. Настройка ширины кластера Пример. Настройка ширины столбца
  4. Для настройки линий и точек данных в линейных, точечных диаграммах и радарах задайте следующие параметры.

    • Выделить точки: помещает квадратный маркер на каждую точку данных.
    • Соединить точки: рисует линии, которые облегчают понимание зависимости между данными.
    • Линии по всей ширине: рисует линии, которые проходят через весь график слева направо, параллельно горизонтальной оси Х. Этот параметр неприменим к точечным диаграммам.
    • Линии с заливкой: создает толстую линию, толщина которой соответствует значению в текстовом поле «Толщина линии», и заполняет ее рисунком в соответствии с указанием для наборов данных. Этот параметр доступен при установленном флажке «Соединить точки».
    Пример. Выделение точек данных на точечной диаграмме Пример. Выделение и соединение точек данных на точечной диаграмме
    Пример. Линии по всей ширине вдоль горизонтальной оси Пример. Линии с заливкой и настройкой толщины
  5. Чтобы изменить наложение столбцов, полос и линий, задайте следующие параметры.

    Первый ряд на переднем плане: управляет тем, как категории или кластеры данных в диаграмме перекрываются, когда значение «Ширина кластера» превышает 100%. Этот параметр чаще всего используется при работе со диаграммами «вертикальные полосы» и «горизонтальные полосы».

    Первый столбец на переднем плане: помещает на передний план столбец, полосу или линию, соответствующую первому столбцу данных в окне «Данные диаграмм». Этот параметр также определяет, какой столбец будет размещаться на переднем плане, для диаграмм «вертикальные полосы» и «вертикальный стек» с шириной столбца более 100% и для диаграмм «горизонтальные полосы» и «горизонтальный стек» с шириной полосы более 100%.

    Примечание.

    Всегда выбирайте параметр Первый столбец на переднем плане для диаграмм с областями. Если не выбрать этот параметр, некоторые области могут не отображаться.

Форматирование круговых диаграмм

Для круговых диаграмм можно изменить положение условных обозначений и сортировку секторов. Можно также указать, как следует выводить несколько круговых диаграмм.

  1. Выделите диаграмму с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  3. Выполните любое из следующих действий:
    • Для изменения положения условных обозначений выберите один из следующих параметров в разделе Легенда.
      • Без легенды: диаграмма не содержит условные обозначения.
      • Стандартная легенда: метки столбцов размещаются вне диаграммы, это настройка по умолчанию. Его следует использовать при сочетании круговых диаграмм с другими видами диаграмм.
      • Легенды на врезках: вставляет метки в соответствующие сектора.

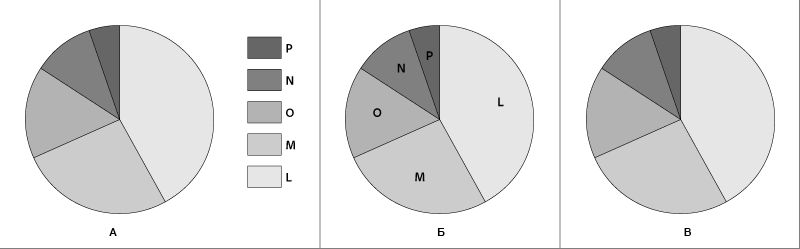

    Изменение расположения условных обозначений
    Изменение расположения условных обозначений

    A. Стандартная легенда B. Легенды на врезках C. Без легенды
    • Чтобы указать, как будут отображаться несколько круговых диаграмм, выберите один из следующих параметров в разделе Положение.

    Соотношение: диаграммы пропорционально масштабируются

    Четная: выводит все круговые диаграммы с одинаковым диаметром.

    Каскадно: каждая круговая диаграмма помещается поверх других, каждая диаграмма масштабируется пропорционально остальным.

    • Для изменения порядка сортировки секторов выберите один из следующих параметров в разделе Сортировка.

    Все: сектора выбранных круговых диаграмм сортируются от самого большого до самого малого по часовой стрелке, начиная с верха круговой диаграммы.

    Первый: сектора выбранных круговых диаграмм сортируются так, чтобы наибольшее значение на первой диаграмме размещалось в первом секторе, оставшиеся сектора сортируются от наибольшего до наименьшего. Порядок секторов на остальных диаграммах соответствует порядку секторов на первой диаграмме.

    Нет: сектора выбранных круговых диаграмм сортируются в порядке ввода значений по часовой стрелке, начиная с верха диаграмм.

    Совет. По умолчанию процентные соотношения и условные обозначения окрашены в черный цвет. Если сектор диаграммы с темным фоном должен иметь условные обозначения, измените цвет темного фона. Для выбора темных секторов диаграммы используйте инструмент «Групповой выбор», после чего измените их цвет с помощью палитры «Цвет» или палитры «Образцы».

Изменение положения условных обозначений

По умолчанию условные обозначения выводятся справа от диаграммы. Однако может возникнуть необходимость разместить ее сверху вдоль диаграммы.

  1. Выделите диаграмму с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  3. В диалоговом окне «Тип диаграммы» выберите Добавить легенды сверху и нажмите кнопку OK.

Форматирование текста на диаграмме

При создании текста для меток и условных обозначений диаграммы программа Illustrator использует шрифт и размер шрифта по умолчанию. Но форматирование можно легко изменить, чтобы сделать диаграмму более привлекательной.

  1. Выберите инструмент «Групповое выделение» ().

  2. Нажмите, чтобы выбрать базовую линию типа, который предполагается изменить. Для выбора всех типов дважды нажмите кнопкой мыши.
  3. Измените атрибуты типа.

Добавление теней

Можно добавить падающие тени от столбцов, полос или линий диаграммы, или от всей круговой диаграммы.

  1. Выделите диаграмму с помощью инструмента «Выделение» ().

  2. Выполните одно из следующих действий:

    • Нажмите Параметры диаграммы на панели «Свойства».
    • Выберите Объект > Диаграмма > Тип.
    • Дважды нажмите инструмент «Диаграмма» на панели «Инструменты».
  3. В диалоговом окне «Тип диаграммы» выберите Добавить тени и нажмите кнопку OK.

Добавление рисунков и символов на диаграмму

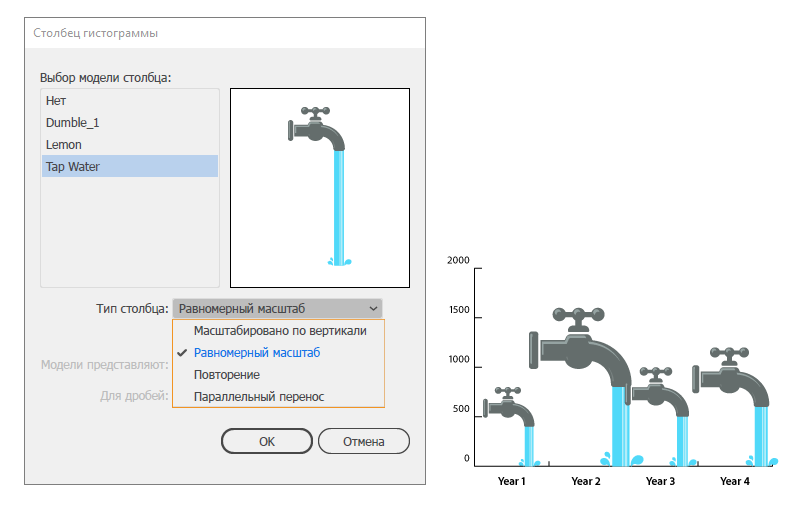

О моделях диаграмм

About-graph-design

Можно использовать модели диаграмм для добавления иллюстраций к столбцам и маркерам. Модели диаграмм могут быть простыми рисунками, логотипами или другими символами, соответствующими значениям на диаграмме. Они могут также быть сложными объектами, которые содержат узоры или направляющие. В программе Illustrator есть разнообразные стандартные модели диаграмм. Кроме того, можно создавать новые модели диаграмм и сохранять их в диалоговом окне «Модель диаграммы».

Модели диаграмм можно применять для отображения столбцов несколькими способами:

Модель с масштабированием по вертикали

Растягивание или сжатие по вертикали. Ширина не меняется.

Равномерно масштабированная модель

Масштабируется как по вертикали, так и по горизонтали. Горизонтальные интервалы в модели не настраиваются при изменении ширины.

Повторяющаяся модель

Компонует модель для заполнения столбцов. Можно указать значение, представляемое каждой моделью, а также необходимость сократить или масштабировать модели, которые представляют дроби.

  Пример. «Сократить модель» Пример. «Масштабировать модель»

Параллельная модель

Аналогична модели с масштабированием по вертикали, за исключением того, что позволяет определить, где в модели следует выполнить растяжение или сжатие. Например, при использовании фигурки человека для представления данных можно сжать или растянуть только его тело, но не голову. Использование вертикального масштабирования приведет к масштабированию всей фигурки.

Импорт модели столбцов или маркеров

В программе Illustrator есть разнообразные стандартные модели диаграмм, которые можно использовать при создании собственных диаграмм. Можно также переносить созданные модели диаграмм из одного документа в другой.

  1. Выберите Окно > Библиотеки образцов > Другая библиотека.

  2. Выполните одно из следующих действий:
    • Для импорта заранее определенной модели диаграммы перейдите в папку Cool Extras/Sample Files/Graph Designs внутри папки приложения Illustrator. Затем выберите файл модели диаграммы и нажмите кнопку Открыть.

    • Для импорта модели диаграммы из другого документа выберите документ и нажмите кнопку Открыть.

      Сначала на экране появится только новая палитра с цветами, градиентами и заливками из импортированного файла. Однако импортированная модель диаграммы будет доступна, если открыть диалоговое окно «Столбец гистограммы» или «Маркер диаграммы».

Создание модели столбца

  1. Создайте прямоугольник как объект на заднем плане в модели. Прямоугольник соответствует границам модели диаграммы.

    Примечание.

    Скопируйте и вставьте наименьший столбец диаграммы, чтобы использовать его в качестве ограничительной рамки для модели.

  2. Закрасьте прямоугольник по своему желанию или залейте и заштрихуйте цветом «Нет», чтобы сделать невидимым.

  3. Создайте модель, используя любой инструмент для рисования, или поместите существующую модель впереди прямоугольника.
  4. С помощью инструмента «Выделение» () выберите всю модель, включая прямоугольник.

  5. Чтобы сгруппировать модель, выберите команду Объект > Сгруппировать.

  6. Выберите команду Объект > Диаграмма > Модель.

  7. Нажмите пункт Новая модель. На экран будет выведен предварительный вид выбранной модели. На экране будет видна только часть модели, которая находится внутри фонового прямоугольника, вся модель будет видна при использовании в диаграмме.

  8. Нажмите кнопку Переименовать, чтобы присвоить модели имя.

    Примечание.

    Создание модели диаграммы похоже на создание узора.

Создание модели параллельного переноса столбца

  1. Создайте прямоугольник как объект на заднем плане в модели. Этот прямоугольник обозначает границы модели диаграммы.
  2. Создайте модель, используя любой инструмент для рисования, или поместите существующую модель впереди прямоугольника.
  3. С помощью инструмента «Перо» нарисуйте горизонтальную линию, чтобы определить, до каких пределов следует сжимать или растягивать модель.

  4. Выберите все части модели, включая горизонтальную линию.
  5. Чтобы сгруппировать модель, выберите команду Объект > Сгруппировать.

  6. С помощью инструмента «Прямое выделение» () или «Групповое выделение» () выберите горизонтальную линию. Убедитесь, что выбрана только горизонтальная линия.

  7. Выберите команду Просмотр > Направляющие > Создать направляющие.

  8. Чтобы разблокировать направляющие, выберите команду Просмотр > Направляющие > Закрепить направляющие и снимите флажок «Закрепить». Сдвиньте модель, чтобы убедиться, что направляющая перемещается вместе с моделью.

  9. Выделите всю модель с помощью инструмента «Выделение» ().

  10. Выберите команду Объект > Диаграмма > Модель.

  11. Нажмите пункт Новая модель. На экран будет выведен предварительный вид выбранной модели.

  12. Нажмите кнопку Переименовать, чтобы присвоить модели имя.

Назначение диаграмме модели столбца

  1. Создайте или импортируйте модель столбца.
  2. С помощью инструмента «Групповое выделение» () выберите столбцы или полосы, к которым следует применить модель, или выберите всю диаграмму.

  3. Выберите команду Объект > Диаграмма > Столбец.

  4. Выберите тип модели столбца.

    Примечание.

    Если выбран тип повторяющихся столбцов, введите значение в текстовое поле «Модели представляют». Также укажите в раскрывающемся списке «Для дробей», следует ли сокращать или масштабировать части модели. Команда «Сократить модель» при необходимости обрезает часть модели сверху, команда «Масштабировать модель» масштабирует последнюю модель до размеров прямоугольника.

  5. Выберите модель, которую нужно использовать. На экран будет выведен предварительный вид выбранной модели.
  6. Нажмите кнопку ОК.

Добавление сумм в модель столбца

  1. Создание модели столбца
  2. Выберите инструмент «Текст» . Поместите курсор в точке, где следует поместить значение, рядом с прямоугольником, определяющим модель, или внутри него.

    Например, можно поместить значение внутри модели, сверху, снизу, слева или справа от нее.

  3. Нажмите кнопкой мыши и введите знак процента (%), а после него две цифры от 0 до 9. Цифры будут управлять выводом данных.

    Первая цифра определяет, сколько знаков следует оставить перед десятичной запятой. Например, если сумма равна 122, цифра 3 задает вывод числа 122. Если первая цифра равна 0, программа добавит число знакомест, необходимое для вывода значения.

    Вторая цифра определяет, сколько знаков следует оставить после десятичной запятой. При необходимости добавляются нули или округляется дробная часть значения. Эти цифры можно варьировать в зависимости от того, сколько цифр должно быть в числе.

    add-total-decimals
  4. Чтобы изменить атрибуты текста, выберите команду Окно > Текст > Символ, определите нужные атрибуты и закройте панель.

  5. Чтобы выровнять по десятичным запятым, выберите команду Окно > Текст > Абзац и нажмите кнопку «Выключка текста вправо».

  6. С помощью инструмента «Выделение»  выберите всю модель, включая прямоугольник и весь текст.

  7. Чтобы сгруппировать модель, выберите команду Объект > Сгруппировать.

  8. Выберите команду Объект > Диаграмма > Модель.

  9. Нажмите пункт Новая модель. На экран будет выведено окно предварительного просмотра для выбранной модели.

  10. Нажмите кнопку Переименовать, чтобы присвоить модели имя.

Создание модели маркера

  1. Выберите и скопируйте прямоугольник маркера для диаграммы и вставьте его там, где предполагается создать новую модель. Этот объект будет расположен на заднем плане модели диаграммы и будет задавать размер маркера.
  2. Установите для маркера на диаграмме нужный размер рамки, даже если он больше, чем скопированный прямоугольник маркера.
  3. Задав модель маркера, выделите модель, выберите команду Объект > Диаграмма > Модель и нажмите кнопку Новая модель.

  4. Нажмите кнопку Переименовать, чтобы присвоить модели имя.

Применение модели маркера в линейной или точечной диаграмме

  1. Создайте или импортируйте модель столбца.
  2. Для выбора на диаграмме маркеров и условных обозначений, которые следует заменить моделью, используйте инструмент «Групповое выделение» (). Не выбирайте линии.

  3. Выберите команду Объект > Диаграмма > Маркер. Выберите модель и нажмите кнопку OK.

    Модель масштабируется так, что прямоугольник на заднем плане модели имеет такой же размер, что и стандартный квадратный маркер линейной или точечной диаграммы.

Повторное использование модели диаграммы

Существует возможность использовать созданные модели диаграмм повторно и редактировать их для создания новых моделей. При наличии исходного объекта можно заменить его и переименовать модель в диалоговом окне «Модель диаграммы».

Если нет исходного объекта, определенного как модель диаграммы, можно извлечь оригинал, скопировав модель диаграммы в исходный объект.

  1. Чтобы отменить выделение всех объектов, выберите команду Выбрать > Отменить выделение.

  2. Выберите команду Объект > Диаграмма > Модель.

  3. Выберите модель диаграммы, которую следует вставить в объект, и нажмите кнопку Вклеить образец.

  4. Нажмите кнопку ОК. Модель диаграммы будет вставлена в объект. Теперь ее можно отредактировать и определить в качестве новой модели диаграммы.

Эта работа лицензируется в соответствии с лицензией Creative Commons Attribution-Noncommercial-Share Alike 3.0 Unported  На посты, размещаемые в Twitter™ и Facebook, условия Creative Commons не распространяются.

Правовые уведомления   |   Политика конфиденциальности в сети Интернет
