О слоях

При создании сложного изображения довольно трудно отслеживать все элементы в окне документа. Мелкие элементы скрываются под более крупными, и становится трудно выделять изображение. Слои позволяют управлять всеми элементами, составляющими изображение. Слои можно представить в виде чистых папок, содержащих изображения. Если перетасовать эти папки, изменится порядок размещения элементов изображения. Можно перемещать элементы из папки в папку и создавать вложенные папки.

Структура слоев в документе может быть настолько простой или сложной, насколько необходимо. По умолчанию все элементы расположены в одном родительском слое. Однако можно создавать новые слои и перемещать в них элементы или перемещать элементы из одного слоя в другой в любое время. Палитра «Слои» позволяет легко выделять, скрывать, блокировать изображения и менять их атрибуты оформления. Можно даже создавать шаблонные слои, которые будут использоваться для трассировки изображения, и обмениваться слоями с программой Photoshop.

Обучающий видеоролик о придании графическому объекту гибкости и упорядоченности с помощью слоев в документе см. в разделе Упорядочение графического объекта с помощью слоев.

Обзор палитры «Слои»

Палитра «Слои» («Окно» > «Слои») используется для отображения списка, упорядочения и редактирования объектов в документе. По умолчанию каждый новый документ содержит один слой, и каждый создаваемый объект помещается в этот слой. Однако можно создавать новые слои и распределять элементы по своему усмотрению.

По умолчанию Illustrator назначает каждому слою на палитре «Слои» уникальный цвет (до девяти цветов). Цвет отображается рядом с именем слоя на палитре. Тот же цвет отображается в окне иллюстрации в ограничительной рамке, контуре, опорных точках и центральной точке выделенного объекта. С помощью этого цвета можно быстро найти соответствующий объекту слой на палитре «Слои», а также изменить цвет слоя по своему усмотрению.

Если элемент на палитре «Слои» содержит другие элементы, слева от имени элемента отображается треугольник. Нажмите этот треугольник, чтобы показать или скрыть его содержимое. Если треугольника нет, элемент не содержит дополнительных элементов.

Палитра «Слои»
Layers panel

A. Visibility column B. Edit column C. Target column D. Selection column

На палитре «Слои» столбцы отображаются слева и справа от списков. Нажмите столбец для управления следующими характеристиками.

Столбец «Видимость»

Указывает, видны  или скрыты (пустое пространство) элементы в слоях либо слои являются шаблонными  или слоями контуров .

Столбец «Редактирование»

Указывает, заблокированы или разблокированы элементы. Значок блокировки  указывает, что элемент заблокирован и не может быть отредактирован; пустое пространство указывает, что элемент разблокирован и может быть отредактирован.

Столбец «Назначен»

Указывает, предназначены ли элементы для применения эффектов и атрибутов редактирования на палитре «Оформление». Если кнопка цели отображается как значок в виде двойного кольца ( или ), то к элементу можно применить указанные эффекты (и наоборот, значок в виде одиночного кольца указывает на то, что элемент для этого не предназначен).

Столбец «Выделение»

Указывает, выделены ли элементы. Цветной прямоугольник указывает, что элемент выделен. Если элемент, такой как слой или группа, содержит выделенные и невыделенные объекты, рядом с родительским элементом отображается цветной прямоугольник меньшего размера. Если все объекты в родительском элементе выделены, отображаются цветные прямоугольники такого же размера, как метки рядом с выделенными объектами.

Можно использовать палитру «Слои» для отображения некоторых элементов в виде контуров, а других элементов — в том виде, в котором они будут представлены в готовом изображении. Можно также затемнить связанные изображения и растровые объекты, чтобы упростить редактирование объектов в верхней части изображения. Это особенно полезно при трассировке растрового изображения.

Параметры отображения изображения со слоями
Display options for layered artwork

A. Object displayed in Outline view B. Bitmap object dimmed to 50% C. Selected object displayed in Preview view

Изменение отображения палитры «Слои»

  1. Выберите пункт «Параметры палитр» в меню палитры «Слои».

  2. Выберите параметр «Показать только слои», чтобы скрыть контуры, группы и составные элементы на палитре «Слои».

  3. В разделе «Размер строк» выберите параметр для высоты строк (чтобы указать заказной размер, введите значение от 12 до 100).

  4. В разделе «Миниатюры» выберите сочетание слоев, групп и объектов, для которых нужно показывать миниатюры.

    Примечание.

    Отображение миниатюр на палитре «Слои» может привести к снижению быстродействия при работе со сложными файлами. Для повышения быстродействия отключите миниатюры слоев.

Указание параметров слоя и подслоя

  1. Выполните одно из следующих действий:

    • Дважды нажмите имя элемента на палитре «Слои».

    • Нажмите имя элемента и выберите в меню палитры «Слои» пункт «Параметры слоя <имя элемента>».

    • Выберите в меню палитры «Слои» пункт «Новый слой» или «Новый подслой».

  2. Укажите любые из следующих параметров.

    Имя

    Указывает имя элемента, как оно будет отображаться на палитре «Слои».

    Цвет

    Указывает цвет слоя. Можно выбрать цвет из меню или дважды щелкнуть образец цвета.

    Шаблон

    Делает слой шаблонным слоем.

    Закрепить

    Не позволяет изменять элемент.

    Показать

    Показывает в монтажной области все объекты, содержащиеся в слое.

    Печать

    Позволяет печатать объекты, содержащиеся в слое.

    Просмотр

    Показывает объекты, содержащиеся в слое, в цвете, а не в виде контуров.

    Ослабление изображений

    Уменьшает интенсивность связанных и растровых изображений, содержащихся в слое, до определенного процентного значения.

Создание слоя

  1. На палитре «Слои» нажмите имя слоя, выше которого (или внутри которого) нужно добавить новый слой.

  2. Выполните одно из следующих действий:

    • Чтобы добавить слой выше выделенного слоя, нажмите кнопку «Создать новый слой»  на палитре «Слои».

    • Чтобы добавить подслой внутри выделенного слоя, нажмите кнопку «Создать новый подслой»  на палитре «Слои».

      Совет. Чтобы указать параметры при создании нового слоя, выберите пункт «Новый слой» или «Новый подслой» в меню палитры «Слои».

    Illustrator поддерживает несколько режимов рисования:

    • В режиме «Рисовать за объектами» за активным слоем автоматически создается новый активный слой.

    • Если ни одна иллюстрация не выбрана, то в этом режиме иллюстрация рисуется за всеми иллюстрациями выделенного слоя.

Перемещение объекта в другой слой

  1. Выделите объект.

  2. Выполните одно из следующих действий:

    • Нажмите имя нужного слоя на палитре «Слои». Затем выберите команду «Объект» > «Монтаж» > «Отправить в текущий слой».

    • Перетащите индикатор выделенного изображения , расположенный справа от слоя на палитре «Слои», в нужный слой.

      Совет. Можно переместить объекты и слои в новый слой, выделив их и выбрав команду «Собрать на новом слое» в меню палитры «Слои». Удерживайте нажатой клавишу Ctrl (в Windows) или Command (в Mac OS), чтобы выделить несмежные элементы, удерживайте нажатой клавишу Shift, чтобы выделить смежные элементы.

Распределение элементов по отдельным слоям

Команда «Распределить по слоям» перераспределяет все элементы в слое по отдельным слоям и может создавать новые объекты в каждом слое на основе порядка размещения объекта. Эту функцию можно использовать для подготовки файлов к работе с веб-анимацией.

  1. На палитре «Слои» нажмите имя слоя или группы.

  2. Выполните одно из следующих действий:

    • Чтобы расположить каждый элемент в новом слое, выберите команду «Распределить по слоям (упорядочить)» в меню палитры «Слои».

    • Чтобы распределить элементы по слоям и создать дубликаты объектов для формирования кумулятивной последовательности, выберите команду «Распределить по слоям (построить)» в меню палитры «Слои». Самый нижний объект появится в каждом из новых слоев, а самый верхний объект будет только в верхнем слое. Например, представим, что Слой 1 содержит круг (самый нижний объект), квадрат и треугольник (самый верхний объект). Эта команда создаст три слоя: один с кругом, квадратом и треугольником, один с кругом и квадратом и один только с кругом. Это полезно в анимации для создания кумулятивных последовательностей.

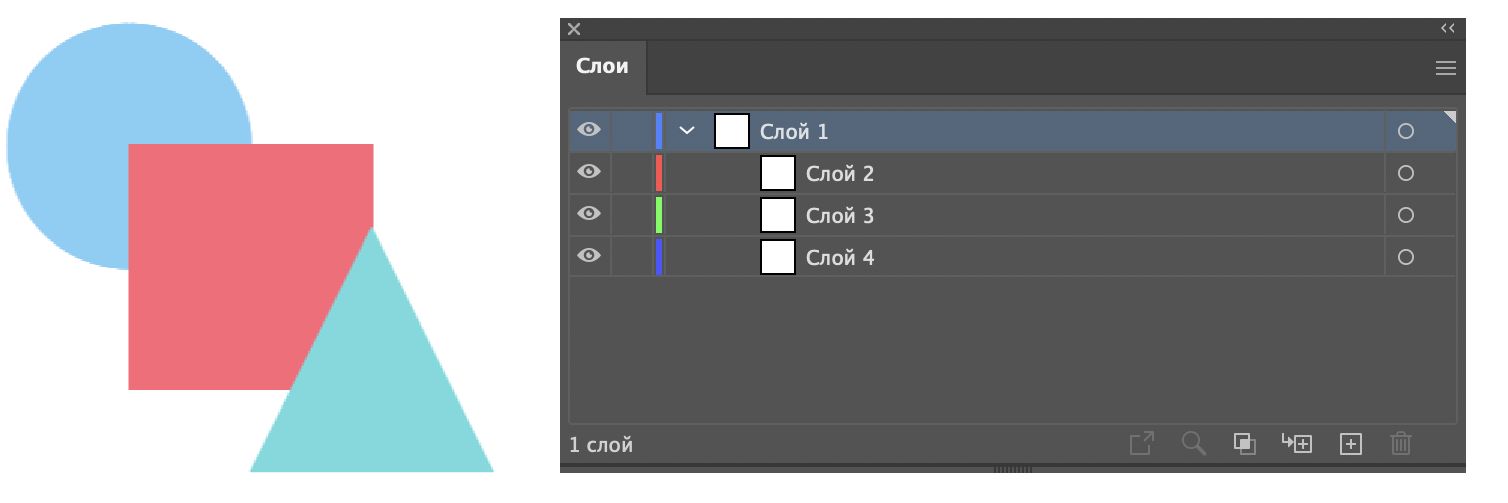

    Команда «Распределить по слоям (построить)» создает новые слои
    Release To Layers (Build) command creates new layers

Объединение слоев и групп

Объединение и сведение слоев похожи в том, что позволяют объединять объекты, группы и подслои в единый слой или группу. При объединении можно выбрать, какие элементы будут объединены; при сведении все видимые элементы изображения объединяются в одном слое. При любой из этих операций порядок размещения объектов остается тем же, но другие атрибуты на уровне слоев, такие как обтравочные маски, не сохраняются.

  • Для объединения элементов в один слой или группу нажмите клавишу Ctrl (в Windows) или Command (в Mac OS) и, не отпуская ее, нажмите имена слоев или групп, которые нужно объединить. Или держите нажатой клавишу Shift, чтобы выбрать все имена групп или слоев, находящихся между выбранными именами. Затем в меню палитры «Слои» выберите команду «Объединить выделенные». Следует иметь в виду, что элементы будут объединены в слое или группе, выделенными последними.

    Слои можно объединять только с другими слоями, находящимися на том же иерархическом уровне на палитре «Слои». Аналогичным образом подслои можно объединять только с другими подслоями, находящимися в том же слое и на том же иерархическом уровне. Объекты нельзя объединять с другими объектами.

  • Для сведения слоев нажмите имя слоя, в котором необходимо объединить графические объекты. Затем в меню палитры «Слои» выберите команду «Выполнить сведение».

Определение местонахождения элемента на палитре «Слои»

Когда элемент выделяют в окне документа, можно быстро найти соответствующий элемент на палитре «Слои» с помощью команды «Найти объект». Эта команда особенно полезна для поиска объектов в свернутых слоях.

  1. Выделите объект в окне документа. Если выделить несколько объектов, будет найден самый верхний объект в порядке расположения.

  2. Выберите команду «Найти объект» в меню палитры «Слои». Эта команда меняется на «Найти слой», если выбран параметр «Показать только слои».
