Функция «Трассировка изображения» позволяет преобразовывать растровые изображения (JPEG, PNG, PSD и т. д.)  в векторную графику. С помощью этой функции трассировки можно легко создать новый рисунок на основе существующего графического объекта. Например, можно преобразовать набросок, сделанный карандашом на бумаге, в векторное изображение. Чтобы быстро получить желаемый результат, можно выбрать один из стилей трассировки.

Example_Image-Trace-1

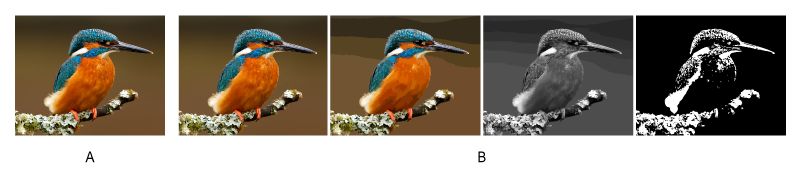

Трассировка растрового изображения с использованием стилей: до и после

A. Исходное изображение B. Результаты трассировки с использованием различных стилей

Трассировка изображения

  1. Откройте растровое изображение или разместите его в документе Illustrator.

  2. Выделите исходное изображение и выполните одно из следующих действий:

    • Выберите Объект > Трассировка изображения > Создать, чтобы выполнить трассировку с параметрами по умолчанию. По умолчанию в результате трассировки Illustrator создает черно-белое изображение.
    • Нажмите кнопку Трассировка изображения на панели «Управление» или на панели «Свойства» либо нажмите кнопку «Стили трассировки» и выберите стиль ().
    • Выберите Окно > Трассировка изображения или переключитесь на рабочее пространство Трассировка. Откройте панель «Трассировка изображения» и выполните одно из следующих действий.

    Примечание.

    • На панели «Трассировка изображения» активируйте Предварительный просмотр, чтобы посмотреть результаты изменений.
    • Скорость трассировки зависит от разрешения размещенного изображения.

  3. (Необязательно) Скорректируйте результаты трассировки на панели «Трассировка изображения» (Окно > Трассировка изображения).

  4. Чтобы преобразовать объект трассировки в контуры и отредактировать векторное изображение вручную, выберите Объект > Трассировка изображения > Разобрать.

Видеоролик о трассировке представлен в разделе Инструмент «Трассировка изображения» в Illustrator CS6 и более поздних версиях.

Настройка параметров трассировки

Когда выбрано изображение, на панели «Трассировка изображения» становятся доступны параметры трассировки. В верхней части панели находятся основные параметры. Чтобы посмотреть дополнительные параметры, нажмите на треугольный значок рядом с надписью «Дополнительно».

Основные элементы управления

.
Задайте основные параметры на панели «Трассировка изображения», чтобы получить желаемый результат трассировки.

Стиль

Задает стиль трассировки. Названия значков, расположенных в верхней части панели, соответствуют названиям популярных функций. Выбранный стиль автоматически задает все переменные, необходимые для получения нужного результата трассировки.

default-presets
Примеры стилей, доступных на панели «Трассировка изображения»
Значок Название стиля Определение
Цветное - авто Создание изображения в стиле постера из фотографии или графического объекта
Цветное - высокая точность Создание фотореалистичного графического объекта высокой точности
Цветное - низкая точность Создание упрощенного фотореалистичного графического объекта
Градации серого Трассировка графического объекта в оттенки серого
Черно-белое Преобразование изображения в упрощенный черно-белый графический объект
Контур Преобразование изображения в черный контур

В верхнем меню доступны дополнительные стили.

drop-down-presets_color
Примеры стилей трассировки, доступных в меню «Стиль».

A. 3 цвета B. 6 цветов C. Высококачественная фотография

Нажмите значок меню (), чтобы сохранить текущие настройки в качестве нового стиля, удалить или переименовать существующие стили. Дополнительные сведения представлены в разделе Сохранение стиля трассировки.

Вид

Определяет вид трассированного объекта. Объект трассировки состоит из двух компонентов: исходного и результирующего изображений (результирующее изображение – векторное). Можно выбрать вид результата трассировки, исходного изображения, контуров, а также другие параметры. Нажмите на значок в виде глаза, чтобы наложить выбранный вид на исходное изображение.

view
Выбор вида трассированного объекта

A. Результат трассировки B. Результат трассировки с контурами C. Контуры D. Контуры с исходным изображением E. Исходное изображение

Режим

Задает цветовой режим для результирующего изображения. Доступные параметры определяют базовый цвет или режимы градаций серого для трассированного графического объекта.

В зависимости от настроек режима доступны следующие параметры цвета:

Указывает количество цветов, которые будут использоваться при цветной трассировке изображения. Можно выбрать образцы, если в качестве палитры выбрана «Библиотека документа». (Этот параметр доступен только в том случае, если параметр «Цветовой режим» имеет значение «Цветное»).

Mode_color
Если выбран режим «Цветное», можно изменить число цветов в результате трассировки.

Указывает количество оттенков серого, которые будут использоваться при трассировке изображения в оттенках серого. (Этот параметр доступен только в том случае, если параметр «Цветовой режим» имеет значение «Цветное»).

Mode_grey
Если выбран режим «Градации серого», можно изменить число цветов в результате трассировки.

Задает значение для формирования черно-белого изображения из исходного изображения при трассировке. Все пиксели светлее порогового значения преобразуются в белые, а все пиксели темнее этого значения — в черные. (Этот параметр доступен, только если для параметра «Режим» выбрано значение «Черно-белое»).

Mode_blacknwhite
Отрегулируйте пороговое значение, чтобы преобразовать пиксели в черный или белый цвет в результате трассировки. Для параметра «Режим» должно быть выбрано значение «Черно-белое».

Палитра

Задает палитру для формирования изображения в цвете или в градациях серого из исходного изображения при трассировке (этот параметр доступен, только если параметр «Цветовой режим» имеет значение «Цветное» или «В градациях серого»).

Можно выбрать один из следующих параметров:

Автоматическое переключение между ограниченной палитрой и всеми тонами для трассировки, в зависимости от входного изображения. Если для палитры выбран режим «Автоматически», можно отрегулировать сложность и точность вектора в трассировке с помощью ползунка на шкале «Цвета». Значение 0 означает упрощение за счет снижения точности, а значение 100 — точность или фотореалистичность и соответствующую сложность.

Palette_automatic
Пример: результат трассировки при выбранном режиме «Автоматически»

На палитре трассировки доступен небольшой набор цветов. Можно дополнительно уменьшить число выбранных цветов с помощью ползунка на шкале «Цвета».

Limited
Пример: результат трассировки при выбранном режиме «Ограниченный»

На палитре трассировки доступен полный набор цветов. Этот параметр оптимален для трассировки фотографий и позволяет создавать фотореалистичные изображения. Когда выбран этот параметр, ползунок на шкале «Цвета» показывает вариабельность пикселей, составляющих каждую из областей заливки. Если ползунок на шкале «Цвета» смещен вправо, вариабельность меньше, и создается больше контуров, определяемых меньшими областями цвета. И наоборот, если ползунок смещен влево, создается меньше областей заливки, имеющих более крупный размер.

Palette_full-tone
Пример: результат трассировки при выбранном режиме «Все тона»

Для палитры трассировки используется существующая цветовая группа. Этот параметр позволяет выбирать конкретные цвета для трассированного графического объекта. Можно выбрать любую библиотеку цветов, загруженную через палитру «Образцы» для палитры трассировки.

P_Document-lib_colors
Пример: результат трассировки при выбранном режиме «Библиотека документа»

Добавление библиотек цветов на палитру «Образцы» с помощью меню «Библиотеки образцов»

  1. Чтобы открыть палитру «Образцы», выберите Окно > Образцы.
  2. Нажмите на значок меню Библиотеки образцов в левом нижнем углу палитры «Образцы». Также можно выбрать пункт Открыть библиотеку образцов в меню палитры.
  3. Выберите библиотеку в списке.
  4. Чтобы сохранить текущую цветовую группу на палитре «Образцы», нажмите кнопку «Сохранить цветовую группу на палитре образцов» (). Дополнительные сведения представлены в разделе Использование библиотек образцов.
P_Swatch-lib_add
Добавьте библиотеки цветов на палитру «Образцы» с помощью меню «Библиотеки образцов».
P_Swatch-library
Выберите любую библиотеку цветов, загруженную через палитру «Образцы» для палитры трассировки.

Добавление библиотек цветов на палитру «Образцы» с помощью панели «Темы Adobe Color»

  1. Чтобы открыть панель «Темы Adobe Color», выберите Окно > Темы Color.
  2. Найдите нужную тему на вкладке «Обзор» или создайте собственные цветовые темы. Затем добавьте выбранную цветовую тему на палитру «Образцы». Дополнительные сведения представлены в разделе Использование панели «Темы Adobe Color».
P_Document-lib_add-color-theme
Добавьте библиотеки цветов на палитру «Образцы» с помощью панели «Темы Adobe Color».
P_Swatch-lib_colors
Выберите любую библиотеку цветов, загруженную через палитру «Темы Adobe Color» для палитры трассировки.

Дополнительные элементы управления

Image-Trace-advanced-controls
С помощью дополнительных параметров трассировки изображения можно настроить результат трассировки.

Контуры

Управляет точностью трассировки исходного растрового изображения. Меньшее значение позволяет создавать более точный контур, большее — приблизительный контур.

Углы

Делает акцент на углах и повышает вероятность того, что резкий изгиб превратится в угловую точку. Более высокое значение приводит к использованию большего количества углов.

Шум

Указывает область в пикселях, игнорируемую во время трассировки. Более высокое значение обеспечивает снижение шума.

Совет. Чтобы применить этот параметр к изображению с высоким разрешением, переместите ползунок на шкале «Шум» к более высокому значению (например, в диапазоне от 20 до 50). Для изображения с низким разрешением задайте меньшее значение (от 1 до 10).

Метод

Указывает метод трассировки. Можно выбрать один из следующих параметров:

Значок Название стиля Определение
Примыкание Создает контуры аппликации. Кромка одного контура полностью совпадает с кромкой соседнего контура.
Перекрывание Создает наложенные контуры. Каждый контур слегка перекрывает соседний.

Сплошные области

Создает области с заливкой в результирующем изображении.

Штрихи

Создает контуры с обводкой в результирующем изображении.

Обводка

Задает максимальную ширину деталей исходного изображения, которые могут быть преобразованы в обводку. Детали с шириной больше максимальной преобразуются в результате трассировки в контуры.

Привязать кривые к линиям

Позволяет заменять слегка изогнутые линии прямыми и превращать линии, приближающиеся к 0 или 90 градусам, в линии с абсолютными значениями 0 или 90 градусов.

Совет. Этот параметр подходит для работы с геометрическими графическими объектами и для случаев, когда фигуры в исходном изображении слегка повернуты.

Игнорировать белый цвет

Указывает, заменяются ли области белой заливки областями без заливки.

Сохранение стиля трассировки

  1. Откройте панель «Трассировка изображения», выбрав Окно > Трассировка изображения.

  2. Задайте параметры трассировки для стиля с помощью настроек на панели «Трассировка изображения».

    Примечание.

    Стили по умолчанию нельзя редактировать и удалять (стили по умолчанию заключены в квадратные скобки []). Однако можно создать редактируемую копию стиля по умолчанию. Для этого выберите стиль, затем выберите пункт «Сохранить как новый стиль» в меню панели.

  3. Нажмите на значок меню () и выберите Сохранить как новый стиль.

  4. Введите название стиля и нажмите кнопку ОК.

  5. (Необязательно) Чтобы переименовать сохраненный стиль, нажмите на значок меню () и выберите Переименовать. Введите название стиля и нажмите кнопку ОК.

  6. (Необязательно) Чтобы удалить сохраненный стиль, нажмите на значок меню () и выберите Удалить.

Редактирование результата трассировки

Когда будут получены удовлетворительные результаты трассировки, можно преобразовать объект трассировки в контуры. Этот окончательный этап позволяет работать с результатом трассировки точно так же, как с любым другим векторным изображением. После преобразования объекта трассировки коррекция параметров трассировки станет невозможна.

  1. Выделите результат трассировки.

  2. Чтобы преобразовать результат трассировки в контуры, выполните следующие действия:

    • Нажмите Разобрать на панели «Управление» или на панели «Свойства».
    • Выберите Объект > Трассировка изображения > Разобрать

    Получившиеся контуры группируются вместе.

  3. Чтобы разгруппировать контуры, нажмите Разгруппировать на панели «Свойства». Также можно выбрать Объект > Разгруппировать.

  4. (Необязательно) Чтобы упростить контуры, удалив лишние опорные точки, выберите Объект > Контур > Упростить. Дополнительные сведения представлены в разделе Упрощение контура

    Также можно отредактировать контуры или изменить их форму. Дополнительные сведения представлены в разделе Корректировка сегментов контура.

  5. Чтобы окрасить результат трассировки, преобразуйте его в группу с быстрой заливкой. Для этого выберите нужные контуры, затем выберите Объект > Быстрая заливка > Создать. Дополнительные сведения представлены в разделе Группы с быстрой заливкой.



Расформирование объекта трассировки

Чтобы удалить трассировку, но сохранить исходное изображение, расформируйте объект трассировки.

  1. Выделите объект трассировки.

  2. Выберите Объект > Трассировка изображения > Расформировать.
