Узнайте, как в Illustrator создавать реалистичную трехмерную графику, комбинируя 3D-эффекты и освещение с материалами, полученными от Adobe Substance.

Вы можете применять 3D-эффекты, освещение и материалы к 2D-векторной графике с реалистичными текстурами, просматриваемыми при различных сценариях освещения. Затем вы можете визуализировать их с помощью трассировки лучей, чтобы без труда создавать реалистичную трехмерную графику.

Прочтите, чтобы узнать, как воссоздать образец векторной графики с применением 3D-эффектов, как показано ниже.

результат
Образец трехмерной векторной графики

Три шага для создания трехмерной графики

Начните с изображения ваших любимых рисунков на бумаге, трассируя их в Illustrator, применяя такие 3D-эффекты, как «Вытягивание», «Вращение» и материалы Substance. Завершите свой проект подходящим освещением и затенением, а затем визуализируйте свою работу.

Создание векторных изображений

Можно преобразовать набросок, сделанный карандашом на бумаге, в векторное изображение при помощи функции трассировки изображения. Вы также можете загрузить образец 2D-изображения, чтобы опробовать его в процессе.

векторная графика
Образец 2D-изображения

  1. Нарисуйте свое любимое изображение на листе бумаги. Например, буквы шрифтом Flora
  2. Импортируйте растровое изображение в документ в Illustrator с помощью команды Файл > Вставить.
  3. Выберите Объект > Трассировка изображения > Создать , чтобы выполнить трассировку с параметрами по умолчанию.

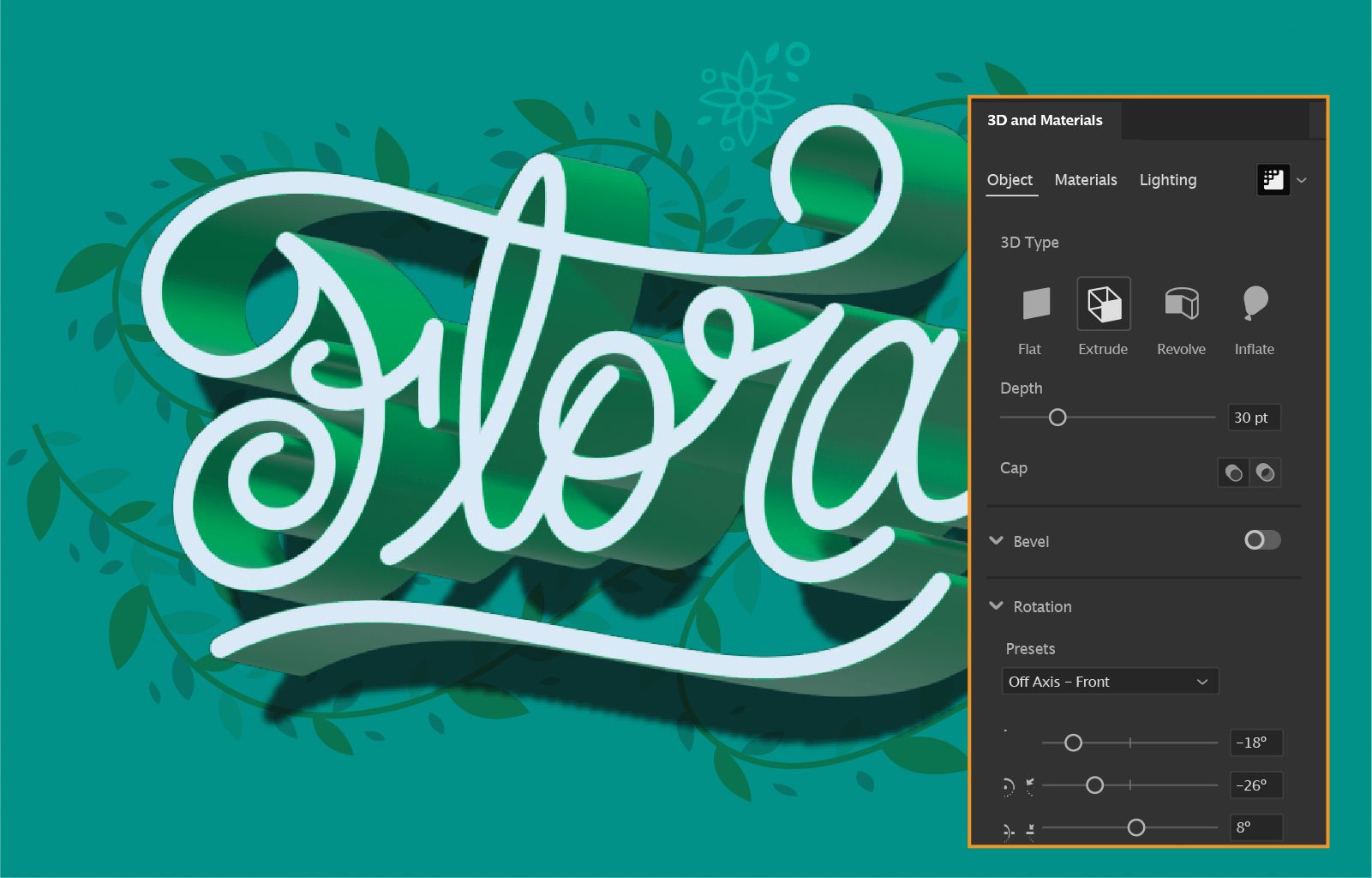

Применение 3D-эффектов к графическому объекту

Прежде чем приступить к применению 3D-эффектов к векторному изображению, изучите параметры Объект, Материалы или Освещение
и предустановки на панели 3D и материалы. Панель 3D и материалы отображается при выборе последовательности Окно > 3D и материалы

Объект

типы 3d
Типы 3D на панели «3D и материалы»

A. Плоскость

Располагает объект на плоскости.

A. Вытягивание

Расширяет 2D-объект для добавления глубины.

A. Вращение

Сдвигает контур или профиль в круговом направлении.

A. Раздувание

Раздувает плоский предмет.

В. Глубина

Устанавливает глубину объекта от 0 до 2000.

C. Скручивание

Скручивает объект на угол до 360°.

D. Конусность

Придает объекту коническую форму, сужая в диапазоне от 100 % до 1 %.

Е. Концы

Определяет, должен ли объект выглядеть сплошным или пустотелым.

F. Фаска

Применяет скошенный край по глубине объекта.

G. Предустановки

Применяет предустановки поворота на основе направления, оси и изометрии.

H. Вертикальное вращение

Вращает объект по вертикали от -180° до 180°.

I. Горизонтальное вращение

Вращает объект по горизонтали от -180° до 180°.

J. Круговое вращение

Вращает объект по кругу от -180° до 180°.

K. Перспектива

Изменяет перспективу объекта от 0° до 160°.

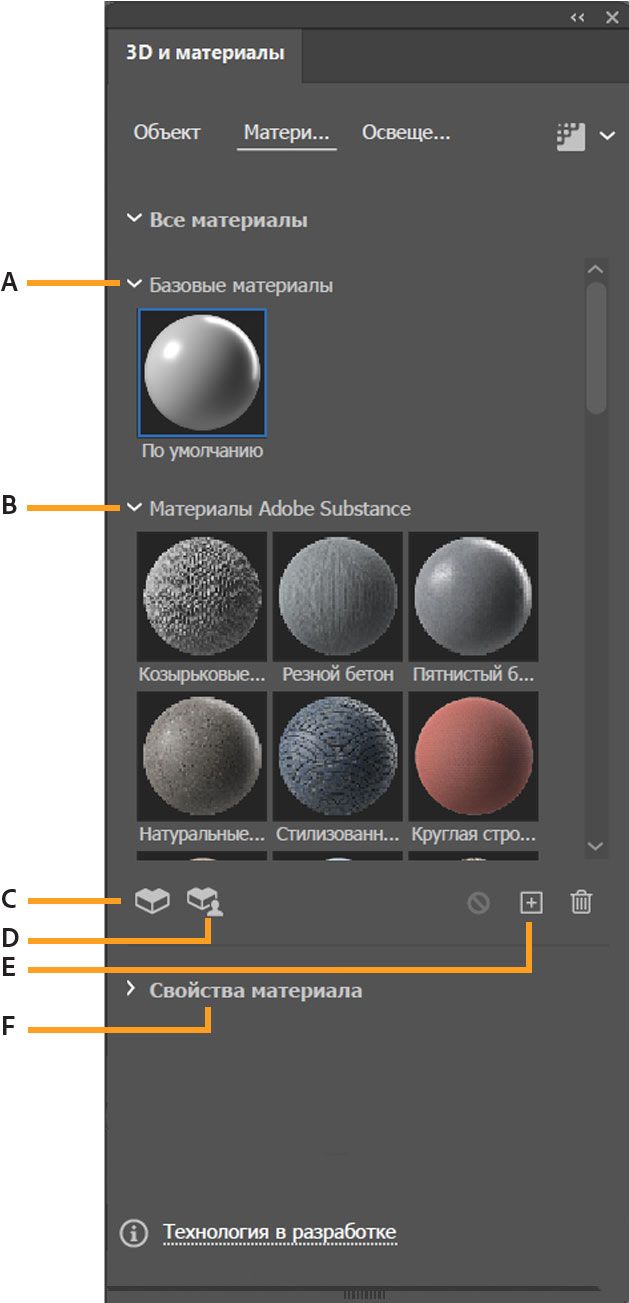

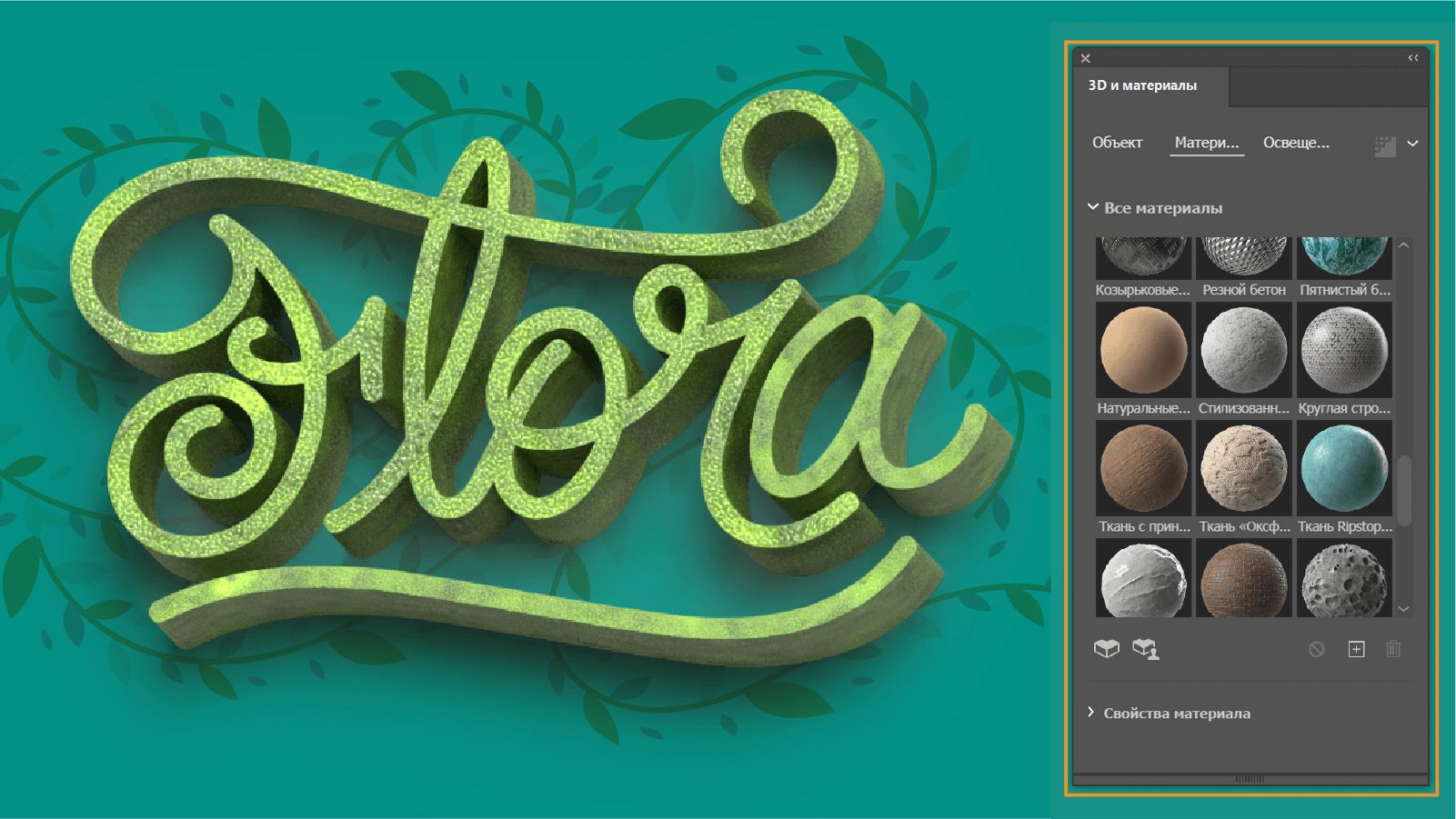

Материалы

Материалы Substance
Материалы в 3D на панели «3D и материалы»

A. Основные материалы

Применяет предустановленный материал по умолчанию.

В. Материалы Adobe Substance Materials

Позволяет применять некоторые материалы Adobe Substance Materials.

С. Ресурсы Substance 3D

Добавляйте материалы из ресурсов Adobe Substance

D. Сообщество ресурсов Substance

Добавляйте материалы из сообщества Adobe Substance

E. Добавление новых материалов и графики

Добавить материалы. Добавляет ваши собственные новые материалы на панель.

Добавление графических объектов — добавление рисунка в качестве графики. Можно использовать графику для проецирования рисунка на трехмерные объекты

F. Свойства материала

Применяет шероховатость и металлические свойства от 0 до 1 для основных материалов. Свойства различаются для каждого из материалов Adobe Substance.

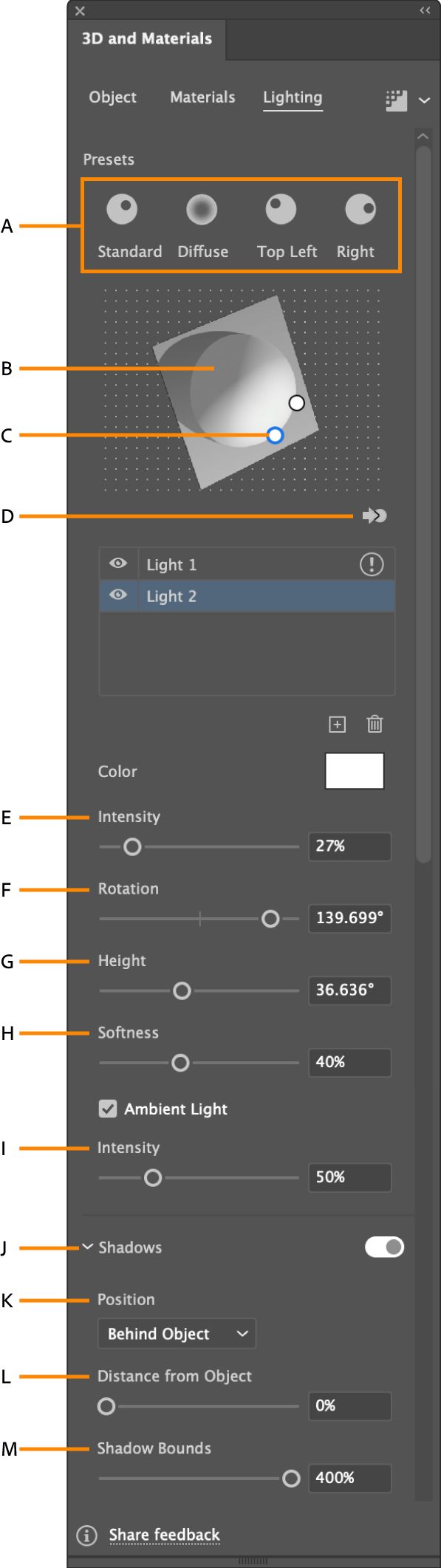

Освещение

эффекты освещения
Освещение в 3D на панели «3D и материалы»

A. Предустановки

Быстро применяет к вашему графическому объекту такие предварительно настроенные световые эффекты, как «Стандарт», «Рассеивание», «Верхний левый» или «Правый».

В. Интенсивность

Изменяет яркость выбранного источника света от 0 до 100 %.

С. Вращение

Вращает фокус света вокруг объекта со значением от –180 до 180°.

D. Высота

Приближает свет к объекту, если он ниже, вызывая короткую тень, и наоборот, от 0 до 90°.

E. Мягкость

Определяет, как распространяется свет. Переопределяет предустановку рассеивания со значением от 0 до 100 %.

F. Интенсивность окружающего освещения

Управляет общей интенсивностью освещения со значением от 0 до 200 %.

G. Тени

Применяет тени к вашему изображению, когда переключатель включен.

Н. Положение

Применяет тень либо за объектом, либо под объектом.

I. Расстояние от объекта

Регулирует расстояние тени от объекта со значением от 0 до 100 %.

J. Граница тени

Применяет границу тени со значением от 0 до
200 %.

Применение эффектов «Вытягивание», «Материалы», «Освещение» и «Тень»

Теперь, когда вы изучили все доступные 3D-эффекты и параметры материалов в разделе выше, вы можете применить эффекты Вытягивание и Вращениематериалы Adobe Substance и Освещение, Интенсивность и Тени к импортированной векторной работе.

До начала применения 3D-эффектов ознакомьтесь с указанными ниже ограничениями и сообщениями об ошибках

  • Если трассировка лучей включена, вы будете испытывать отставание в зависимости от сложности или размера объекта. 3D-эффекты применяются частично к объектам со сложными контурами.
  • 3D-эффекты не поддерживаются для всех типов объектов. Например, для растровых изображений или объектов с опорными точками.

Вытягивание и вращение

Посмотрите это 17-секундное видео, чтобы узнать, как применить эффект Вытягивание на 2D-изображении.

  1. Выберите графический объект, созданный с помощью параметра Создание векторного объекта.

  2. Нажмите Эффект > 3D > Вытягивание и фаска. Будет отображаться панель 3D и материалы

  3. Задайте Глубину, Скручивание и Конусность

  4. Выберите Вращение > Предустановки > Вне оси — впереди и установите для значений осей X и Y любое подходящее значение от 0° до 360°.

Вращение и перспектива

Выберите вариант вращения объекта и перспективу, с которой следует его рассматривать.



Чтобы настроить перспективу, выберите значение в диапазоне от 0 до 160 на ползунке 3D и материалы > Объект > Тип 3D > Перспектива.

Маленький угол аналогичен телеобъективу фотоаппарата, большой угол — широкоугольному объективу.

Перспективная камера
Добавление перспективы к объекту

Материалы Adobe Substance

После применения эффекта Вытягивание к векторному изображению можно научиться применять трехмерные материалы

3D-материалы
3D-объект после применения материалов

  1. Выберите векторное изображение после применения к нему эффектов Вытягивание

  2. Выберите Материалы на панели 3D-эффектов. Выберите материал из списка или добавьте свой материал,
    нажав + значок.

    Вы можете добавить свой собственный материал или выбрать из бесплатных материалов сообщества и материалов Adobe. Вы также можете добавить тысячи материалов Adobe Substance 3D с подпиской.

  3. Нажмите Свойства материалов для применения параметров или изменения положения, каналов и фильтров.

Освещение, интенсивность и тени

После применения параметров «Вытягивание» и «3D материалы» к изображению просмотрите этот 11-секундный видеоролик, чтобы узнать, как применять световые эффекты.

  1. Выберите Освещение на панели 3D и материалы.

  2. Выберите один из стилей по умолчанию, например Стандарт, Рассеивание, Верхний левый или Правый. Или настройте по своему выбору параметры цвета, интенсивности, вращения, высоты и мягкости.

  3. Выберите Окружающее освещение > Интенсивность и установите значение от 0 до 200 %.

  4. Нажмите на переключатель Тени, чтобы применить тень. Вы можете использовать такие параметры, как положение, расстояние от объекта или граница, чтобы настроить эффект тени.

Визуализация графического объекта

После применения 3D-эффектов к векторному изображению можно использовать Применить с параметром Трассировка лучей для более эффективного и качественного создания реалистичных трехмерных графических изображений. Трассировка лучей позволяет создавать реалистичную трехмерную графику, трассируя путь световых лучей, отражающихся от объекта.

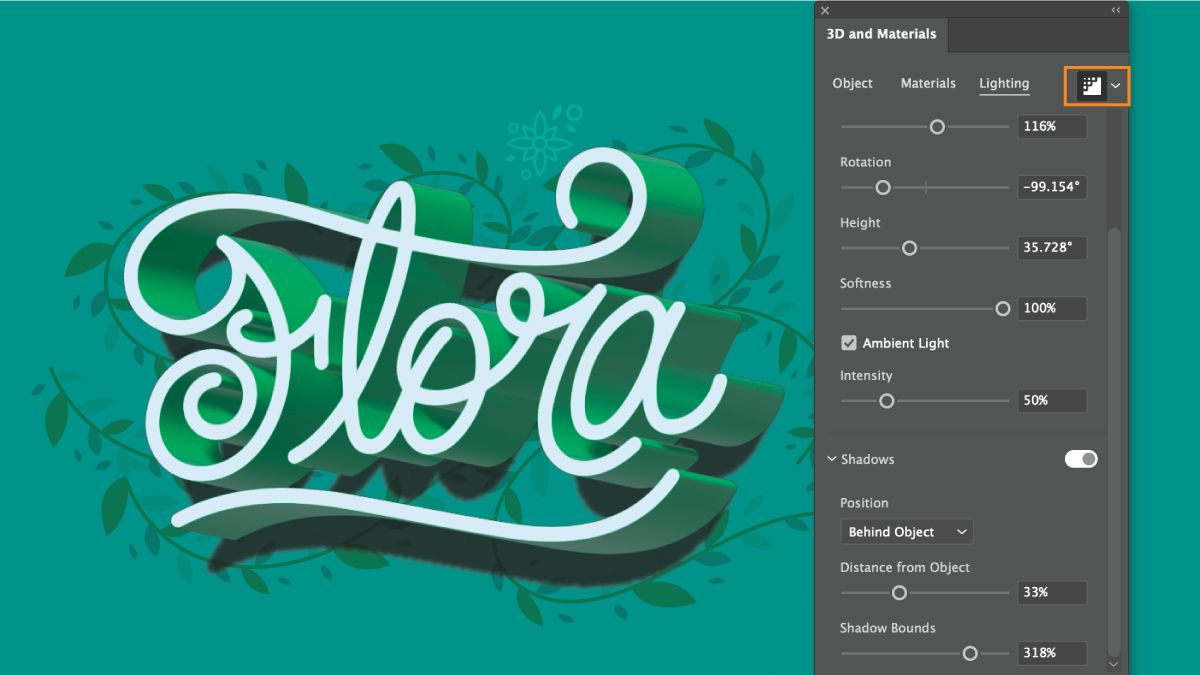

Чтобы включить/отключить трассировку лучей и визуализацию, щелкните значок Визуализация с трассировкой лучей в правом верхнем углу панели 3D и материалы

Настройки трассировки лучей

Также можно изменить параметры качества, шума и растра для Трассировка лучей используя эти настройки. Щелкните в раскрывающееся меню параметров визуализации в правом верхнем углу панели 3D-эффектов.

  • Щелкните переключатель трассировки лучей, чтобы включить/отключить трассировку.
  • Также можно изменить параметры разрешения, цвета и фона для растрового изображения, щелкнув Настройки растра.
  • Выберите в параметре «Качество» «Высокое», затем нажмите «Применить» для вывода изображения с доступным оптимальным качеством визуализации.

Ознакомьтесь с полезными идеями по оптимизации использования ЦП для визуализации рисунка.

Окончательный проект

Теперь, когда вы узнали о возможностях 3D-эффектов в Illustrator, поэкспериментируйте с примерами файлов и выведите свой творческий проект на новый уровень.

Вы также можете загрузить окончательный проект, чтобы просмотреть свои трехмерные графические изображения.

Загрузить окончательный проект

Просмотр 3D-объектов в виде каркасов

Используйте каркасы для просмотра базовой структуры вашего 3D-объекта для обеспечения точности. Можно также экспортировать каркасы в виде линейных чертежей для дальнейшего использования.

Чтобы просмотреть 3D-объекты в виде каркасов, выберите Развернуть как каркас на панели «3D и материалы».

просмотр 3D-объекта в виде каркаса
Просмотр 3D-объекта в виде каркаса

Экспорт 3D-объектов

Вы можете экспортировать 3D-объекты в форматы файлов GLTF и USD и открывать их в других 3D-приложениях для дальнейшего редактирования и улучшения этих 3D-объектов, включая 3D-объекты с материалами и графическими объектами. Illustrator также поддерживает экспорт 3D-объектов в виде файлов OBJ вместе с цветами.

При экспорте нескольких объектов каждый объект можно рассматривать как независимый изменяемый объект.

Следуйте инструкциям по экспорту 3D-объектов:

  1. На панели 3D и материалы выберите Экспорт 3D-объектов.

    Выберите «Экспорт 3D-объектов», чтобы открыть панель «Экспорт ресурсов».
    Выберите «Экспорт 3D-объектов», чтобы открыть панель «Экспорт ресурсов»

  2. На панели Экспорт ресурсов выберите 3D-объект и выберите GLTF, USD или OBJ в раскрывающемся списке Формат.

    Примечание.

     В отношении любого 3D-объекта, который вы хотите экспортировать, для параметра Формат на панели «Экспорт ресурсов» по умолчанию выбран формат USDA.

  3. Выберите Экспорт.

Подробнее о том, как экспортировать объекты с помощью панели Экспорт ресурсов см. в статье Сбор ресурсов и их массовый экспорт

Вы можете импортировать экспортированный файл в Adobe Substance 3D Stager или любое другое 3D-приложение для дальнейшей работы над вашим 3D-объектом.

 Загрузить Substance 3D Stager


Новые возможности: создание эффектов 3D-текста

Мы научили вас применять 3D-эффекты в Illustrator. Сделайте шаг вперед и узнайте, как создавать 3D-текстовые эффекты с использованием основных инструментов и функций. Или узнайте, как переплетать тексты и 3D-объекты

Обращайтесь к нам

Если у вас есть вопросы или идеи, которыми вы хотели бы поделиться, присоединяйтесь к беседе в Сообществе Adobe Illustrator. Мы будем рады узнать ваше мнение.

Логотип Adobe

Вход в учетную запись
