Использование линеек

С помощью линеек можно точно позиционировать и измерять размеры объектов в окне иллюстрации или на монтажной области. Точка, отмеченная цифрой 0 на каждой линейке, называется началом координат.

Теперь линейки в программном обеспечении Illustrator CS5 похожи на линейки в других приложениях Creative Suite, например InDesign и Photoshop. В Illustrator имеются отдельные линейки для документов и монтажных областей. В каждый момент времени можно выбрать только одну из линеек.

Adobe рекомендует

Adobe рекомендует
<a href="http://tv.adobe.com/watch/learn-illustrator-cs5/gs01-using-rulers-and-guides/" shape="rect" >Использование линеек и направляющих</a>
Mordy Golding

Примечание.

В данном документе линейки окна называются глобальными линейками.

Глобальные линейки находятся на верхней и левой сторонах окна иллюстрации. По умолчанию начало координат линейки находится в левом верхнем углу окна иллюстрации.

Линейки монтажной области находятся на верхней и левой сторонах активной монтажной области. По умолчанию начало координат линейки монтажной области находится в левом верхнем углу монтажной области.

Различие между линейками монтажной области и глобальными линейками заключается в том, что для линеек монтажной области изменение начала координат выполняется на основе активной области. Кроме того, для линеек монтажной области можно задавать различные точки начала координат. Теперь при изменении начала координат линейки монтажной области нарушение узорных заливок объектов на монтажных областях не происходит.

Точка начала координат по умолчанию для глобальной линейки располагается в левом верхнем углу первой монтажной области, точка начала координат по умолчанию для линеек монтажной области располагается в левом верхнем углу соответствующей монтажной области.

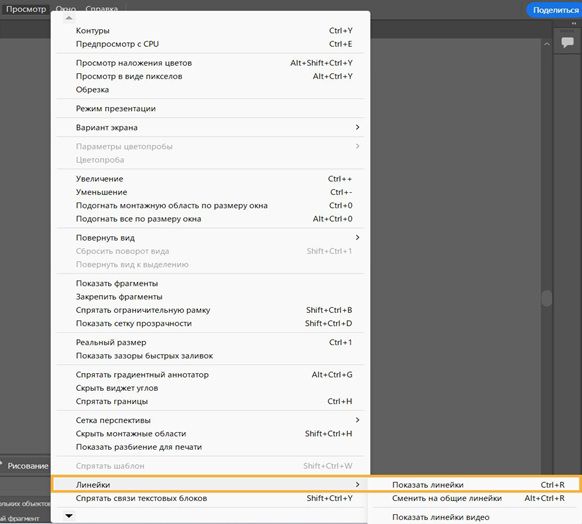

  • Чтобы показать или скрыть линейки, выберите «Просмотр» > «Линейки» > «Показать линейки» или «Просмотр» > «Линейки» >«Скрыть линейки».

  • Чтобы переключиться между линейками монтажной области и глобальными линейками, выберите «Просмотр» > «Линейки» > «Сменить на общие линейки» или «Просмотр» > «Линейки» > «Сменить на линейки монтажной области». По умолчанию отображаются линейки монтажной области, поэтому в меню «Линейки» доступна команда «Сменить на общие линейки».

  • Чтобы показать или скрыть линейки видео, выберите «Просмотр» > «Линейки» > «Показать линейки видео» или «Просмотр» > «Линейки» > «Скрыть линейки видео».

  • Чтобы изменить начало координат линейки, поместите курсор на левый верхний угол окна иллюстрации, где пересекаются линейки, и затем перетащите туда, где должно находиться новое начало координат.

    Во время перетаскивания перекрестие в окне и на линейках показывает изменение начала координат глобальной линейки.

    Примечание. Изменение начала координат глобальной линейки затрагивает разбиение узоров.

  • Чтобы восстановить начало координат по умолчанию, дважды щелкните левый верхний угол, где пересекаются линейки.

Система координат теперь перемещена в четвертый квадрант, ранее она располагалась в первом квадранте. То есть в Illustrator CS5 значения по оси Y увеличиваются при перемещении вниз, а значения по оси X — вправо.

Для сохранения в документе предыдущей версии Illustrator глобальные линейки остаются в положении, заданном в таком документе. Хотя начало координат не перемещается в верхний левый угол, система координат переключается на четвертый квадрант.

Изменение системы координат и начала линейки не влияет на сценарии, что позволяет использовать сценарии, созданные ранее. Однако обратите внимание, что при трансформировании объектов с помощью сценария значения координаты Y будут отличаться от значений, заданных в пользовательском интерфейсе Illustrator. Например, выполняется операция перемещения Y = +10 пунктов. Для реализации того же перемещения с помощью сценария, необходимо выполнить трансформацию Y = -10 пунктов.

Изменение единиц измерения

По умолчанию в качестве единиц измерения в Illustrator выбраны пункты (один пункт равен 0,3528 миллиметра). Можно изменить единицы измерения, используемые программой Illustrator для основных измерений, обводок и текста. Можно переопределить единицы измерения, используемые по умолчанию, при вводе значений в полях.

  • Чтобы изменить единицу измерения по умолчанию, выберите «Редактирование» > «Установки > «Единицы измерения» (Windows) или «Illustrator» > «Установки > «Единицы измерения» (Mac OS), а затем выберите единицы измерения в полях «Основные», «Для обводки» и «Для текста». Если в установках «Текст» выбран параметр «Показывать параметры азиатских шрифтов», можно также выбрать отдельную единицу измерения для азиатских шрифтов.

    Примечание. Параметр «Общие» затрагивает линейки, измерение расстояния между точками, перемещение и трансформацию объектов, настройку сетки и интервалы между направляющими, в также создание фигур.

  • Чтобы задать общую единицу измерения для текущего инструмента, выберите > «Параметры документа», затем в меню «Единицы измерения» укажите нужную единицу и нажмите «ОК».
  • Чтобы изменить единицу измерения при вводе значения в поле, добавьте после значения одно из следующих сокращений. дюйм, дюймы, in, миллиметр, миллиметры, мм, Q (1 Q равно 0,25 мм), сантиметр, сантиметры, см, пункты, п, пт, пики, pc, пиксель, пикселы и px.

    Совет. При выборе пикселов и точек можно задать значение «XpY», где «X» и «Y» являются количеством пикселов и пунктов (например, «12p6» обозначает 12 пикселов и 6 пунктов).

Использование сетки

Сетка расположена позади графического объекта в окне иллюстрации и не печатается.

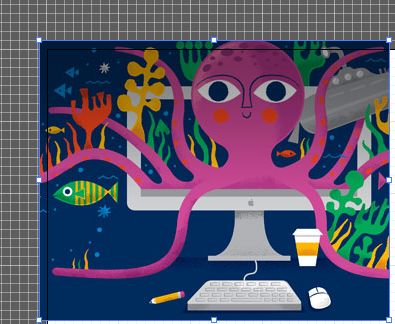

  • Чтобы включить сетку, выберите команду «Просмотр» > «Показать сетку».
  • Чтобы скрыть сетку, выберите команду «Просмотр» > «Спрятать сетку».
  • Для привязки объектов к сетке выберите команду «Просмотр» > «Выравнивать по сетке», выберите объект, который нужно переместить, и перетащите его в нужное место.

    Когда границы объекта окажутся в пределах 2 пикселов от линии сетки, объект будет привязан к точке.

    Примечание. При выборе параметра «Просмотр в виде пикселов» (в меню «Просмотр») параметр «Привязать к сетке» заменяется на параметр «Привязать к пикселам».

  • Чтобы задать интервал между линиями сетки, стиль сетки (линии или точки), цвет сетки или расположение сетки перед графическим объектом или позади него, выберите команду «Редактирование» > «Установки» > «Направляющие и сетка» (в Windows) или «Illustrator» > «Установки» > «Направляющие и сетка» (в Mac OS).

Использование направляющих

Направляющие помогают выравнивать текст и графические объекты. Можно создавать направляющие линейки (прямые вертикальные или горизонтальные линии) и направляющие объекты (векторные объекты, которые преобразуются в направляющие). Как и сетка, направляющие не печатаются.

Можно выбрать один из двух стилей направляющих – точки и линии – и изменить цвет направляющих, воспользовавшись стандартными цветами или выбрав цвет с помощью палитры цветов. По умолчанию направляющие не закреплены, так что их можно перемещать, изменять, удалять и восстанавливать, однако их также можно закрепить в любом месте.

  • Чтобы показать или скрыть направляющие, выберите команду «Просмотр» > «Направляющие» > Показать направляющие» или «Просмотр»  > «Направляющие» > «Спрятать направляющие».
  • Чтобы изменить параметры направляющих, выберите команду «Редактирование» > «Установки» > «Направляющие и сетка» (в Windows) или «Illustrator» > «Установки» > «Направляющие и сетка» (в Mac OS).
  • Чтобы закрепить направляющие, выберите команду «Просмотр» > «Направляющие» > «Закрепить направляющие».

Создание направляющих

  1. Если линейки не отображаются, выберите команду «Просмотр» > «Показать линейки».
  2. Поместите курсор на левую линейку, чтобы создать вертикальную направляющую, и на верхнюю линейку, чтобы создать горизонтальную направляющую.
  3. Перетащите направляющую в нужное место.

    Также можно преобразовать векторные объекты в направляющие. Для этого выделите объект и выберите команду «Просмотр» > «Направляющие» > «Создать направляющие».

    Примечание.

    Чтобы упростить работу с несколькими направляющими, переместите их в отдельный слой.

  4. Если Вы хотите ограничить направляющие только монтажной областью, а не всем холстом, выберите инструмент «Монтажная область» и перетащите направляющие на монтажной области.

Перемещение, удаление и освобождение направляющих

  1. Если направляющие закреплены, выберите команду «Просмотр» > «Направляющие» > «Закрепить направляющие».
  2. Выполните любое из следующих действий:
    • Переместите направляющую, перетащив или скопировав ее.

    • Удалите направляющую, нажав клавишу «Backspace» (в Windows) или «Delete» (в Mac OS) или выбрав команду «Редактирование» > «Вырезать» или «Редактировать» > «Очистить».

    • Удалите сразу все направляющие, выбрав команду «Просмотр» > «Направляющие» > «Удалить направляющие».

    • Освободите направляющую, преобразовав ее обратно в обычный графический объект. Для этого выделите направляющую и выберите команду «Просмотр» > «Направляющие» > «Освободить направляющие».

Привязка объектов к опорным точкам и направляющим

  1. Выберите команду «Просмотр» > «Выравнивать по точкам».
  2. Выделите объект, который нужно переместить, и поместите курсор в точку, которую нужно выровнять по опорным точкам и направляющим.

    Примечание.

    При привязке к точке выравнивание привязки определяется положением курсора, а не краями перетаскиваемого объекта.

  3. С помощью мыши перетащите объект в нужное место.

    Когда курсор окажется в пределах 2 пикселов от опорной точки или направляющей, он будет привязан к точке. При привязке вид курсора меняется со сплошной стрелки на полую стрелку.

Быстрые направляющие

«Быстрые» направляющие временно привязываются к направляющим, которые появляются при создании объектов или монтажных областей или манипулировании ими. Они помогают выравнивать, редактировать и трансформировать объекты или монтажные области по отношению к другим объектам, монтажным областям или и тем, и другим путем привязки-выравнивания и отображения местоположения или координаты X,Y относительно исходного положения. Можно указать тип быстрых направляющих и отображаемых сообщений (например, метки измерения, выделение объекта или метки), выбирая установки «Быстрые направляющие».

Видеоролик с инструкцией по использованию «быстрых» направляющих см. по адресу www.adobe.com/go/lrvid4020_ai_ru.

Использование «быстрых» направляющих

«Быстрые» направляющие включены по умолчанию.

  1. Выберите «Просмотр» > «Быстрые» направляющие для включения и выключения направляющих.
  2. Можно использовать «быстрые» направляющие следующими способами.
    • При создании объекта с помощью инструмента «Перо» или «Фигура» используйте «быстрые» направляющие для расположения опорных точек нового объекта по отношению к существующему объекту. Или при создании новой монтажной области используйте «быстрые» направляющие для ее размещения по отношению к другой монтажной области или объекту.

    • При создании объекта с помощью инструмента «Перо»/«Фигура» или при трансформации объекта используйте контрольные линии «быстрых» направляющих для расположения опорных точек под заданными углами в 45 или 90 градусов. Эти углы задаются в установках «быстрых» направляющих.

    • При перемещении объекта или монтажной области используйте «быстрые» направляющие для выравнивания выделенного объекта или монтажной области по отношению к другим объектам или монтажным областям. Выравнивание основано на геометрии объектов и монтажных областей. Направляющие отображаются при приближении объекта к краю или центральной точке других объектов.

      Примечание. Нажмите Ctrl (Windows) или Command (Mac OS), чтобы использовать выравнивание по центральной точке или краю объекта/монтажной области в Illustrator CS3.

    • При трансформировании объекта «быстрые» направляющие автоматически появляются для удобства трансформирования.

    В меню установок «Быстрые направляющие» можно задавать время и способ появления быстрых направляющих.

    Примечание.

    Когда включен параметр «Привязать к сетке» или «Просмотр в виде пикселов» использовать «быстрые» направляющие нельзя (даже если выбрать в меню соответствующую команду).

Установки «Быстрые направляющие»

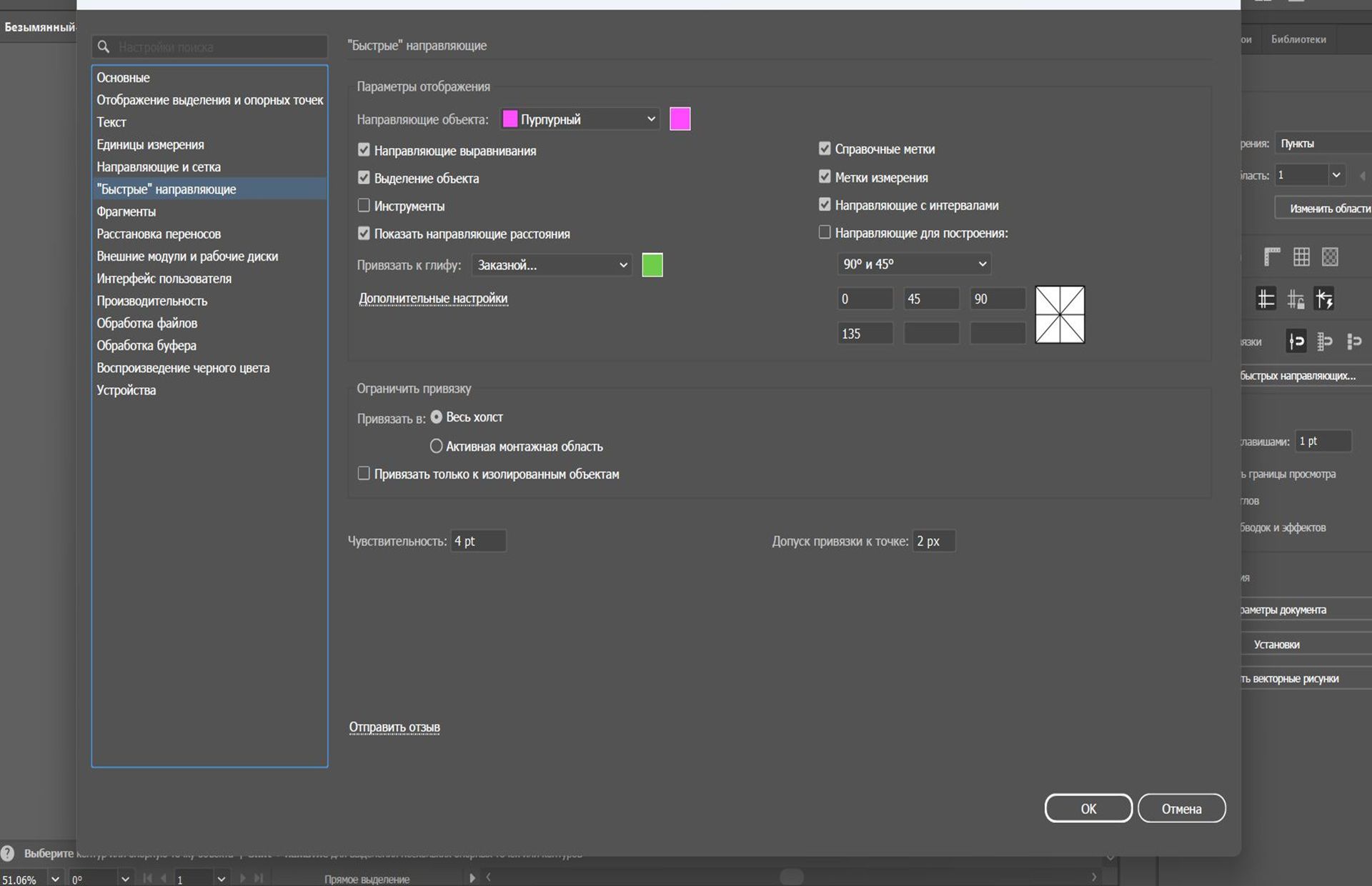

Выберите команду «Редактирование» > «Установки» > «Быстрые направляющие» (Windows) или «Illustrator» > «Установки» > «Быстрые направляющие» (Mac OS), чтобы задать следующие параметры.

Цвет

Задается цвет направляющих.

Направляющие выравнивания

Отображает направляющие линии, формируемые вдоль центра и границ геометрических объектов, монтажной области и полей выпуска за обрез. Они формируются при перемещении объектов и выполнении таких операций, как рисование простых фигур, использование инструмента «Перо» и трансформирование объектов.

Метки опорных точек и контуров

Отображает сведения о пересечении контуров и их центрировании вокруг опорных точек.

Метки измерения

Отображает сведения для нескольких инструментов (таких как инструменты рисования и инструментов «Текст») о текущей позиции курсора при его перемещении по точке привязки. При создании, выборе, перемещении или трансформации объектов отображается значение отклонения объекта от исходного положения по координатам x и y. Начальное местоположение появляется при нажатой клавише «Shift» во время выбора инструмента рисования.

Подсвечивание объекта

Подсвечивает объект под курсором при перетаскивании курсора вокруг объекта. Цвет подсветки совпадает с цветом слоя объекта.

Инструменты «Трансформирование»

Отображает информацию при масштабировании, повороте и наклоне объектов.

Контрольные линии

Отображаются направляющие при рисовании новых объектов. Задаются углы, под которыми направляющие будут исходить из опорных точек или находящегося рядом объекта. Можно установить до шести углов. Введите угол в выделенном поле «Углы», выберите набор углов из всплывающего меню «Углы» или выберите набор углов из всплывающего меню и измените одно из значений в поле, чтобы настроить набор углов. Окно просмотра отражает выбранные установки.

Чувствительность

Определяет количество точек между курсором и другим объектом, чтобы вступили в действие «быстрые» направляющие.

Измерение расстояния между объектами

Инструмент «Линейка» определяет расстояние между любыми двумя точками и выводит данные в палитру «Информация».

  1. Выберите инструмент «Линейка»  (нажмите и удерживайте инструмент «Пипетка» для его отображения на панели «Инструменты»).
  2. Выполните одно из следующих действий:
    • Щелкните две точки, чтобы измерить расстояние между ними.

    • Щелкните в первой точке и перетащите инструмент до второй точки. Перетащите курсор с нажатой клавишей «Shift», чтобы можно было перемещать инструмент только под углами, кратными 45°.

      В палитре «Информация» отображаются расстояния по горизонтали и по вертикали от осей x и y, абсолютные расстояния по горизонтали и вертикали, общие расстояния и измеренные углы.

Обзор палитры «Информация»

Палитра «Информация» используется («Окно» > «Информация») для получения сведений об области под курсором и о выделенных объектах.

  • Если выделен объект и активен инструмент «Выделение», в палитре «Информация» отображаются координаты x и y, а также ширина (Ш) и высота (В) объекта. На значения ширины и высоты влияет параметр «Использовать границы просмотра» в установках «Основные». Если выбран параметр «Использовать границы просмотра», Illustrator включает ширину обводки (и другие атрибуты, такие как тени) в размеры объекта. Если параметр «Использовать границы просмотра» не выбран, Illustrator измеряет только размеры, определяемые векторным контуром объекта.

  • При использовании инструментов «Перо» и «Градиент» при перемещении выделенных объектов в палитре «Информация» отображается изменение значения «x» (Ш), «y» (В), значения расстояния (Р) и угла .

  • Если используется инструмент «Масштаб», то, после того как кнопка мыши отпущена, в палитре «Информация» отображается коэффициент увеличения и координаты x и y.

  • Если используется инструмент «Масштабирование», по окончании масштабирования в палитре «Информация» отображаются процентные изменения ширины (Ш) и высоты (В), а также новая ширина (Ш) и высота (В). Если используются инструменты «Поворот» или «Зеркальное отражение», в палитре «Информация» отображаются координаты центра объекта и угол поворота  или отражения .

  • Если используется инструмент «Наклон», в палитре «Информация» отображаются координаты центра объекта, угол оси наклона  и величина наклона .

  • Если используется инструмент «Кисть», в палитре «Информация» отображаются координаты x и y, а также название текущей кисти.

  • Выберите команду «Показать параметры» в меню палитры или щелкните двойную стрелку на вкладке палитры, чтобы отобразить значения цветов заливки и обводки выделенного объекта и имя узора, градиента или оттенка, примененного к выделенному объекту.

    Примечание.При выборе нескольких объектов в палитре «Информация» отображается только информация, общая для всех выбранных объектов.
