オープンパスを作成するか、ライン ツールで線を描画します。
最終更新日 :
2026年8月7日
Adobe InDesign のストロークパネルを使って、線のエンドポイントに矢印やその他の装飾的な図形を適用する方法を説明します。
端点の形状は、パス内の線のエンドポイントの外観を定義します。この形状は、線パネルを通じて適用され、一般的に、矢印や方向インジケーターの作成に使用されます。
端点形状の設定
ドッキングされたパネルワークスペースから、線パネルを展開します。存在しない場合は、ウィンドウ／線を選択します。
選択 ツールで、パスまたは線を選択します。

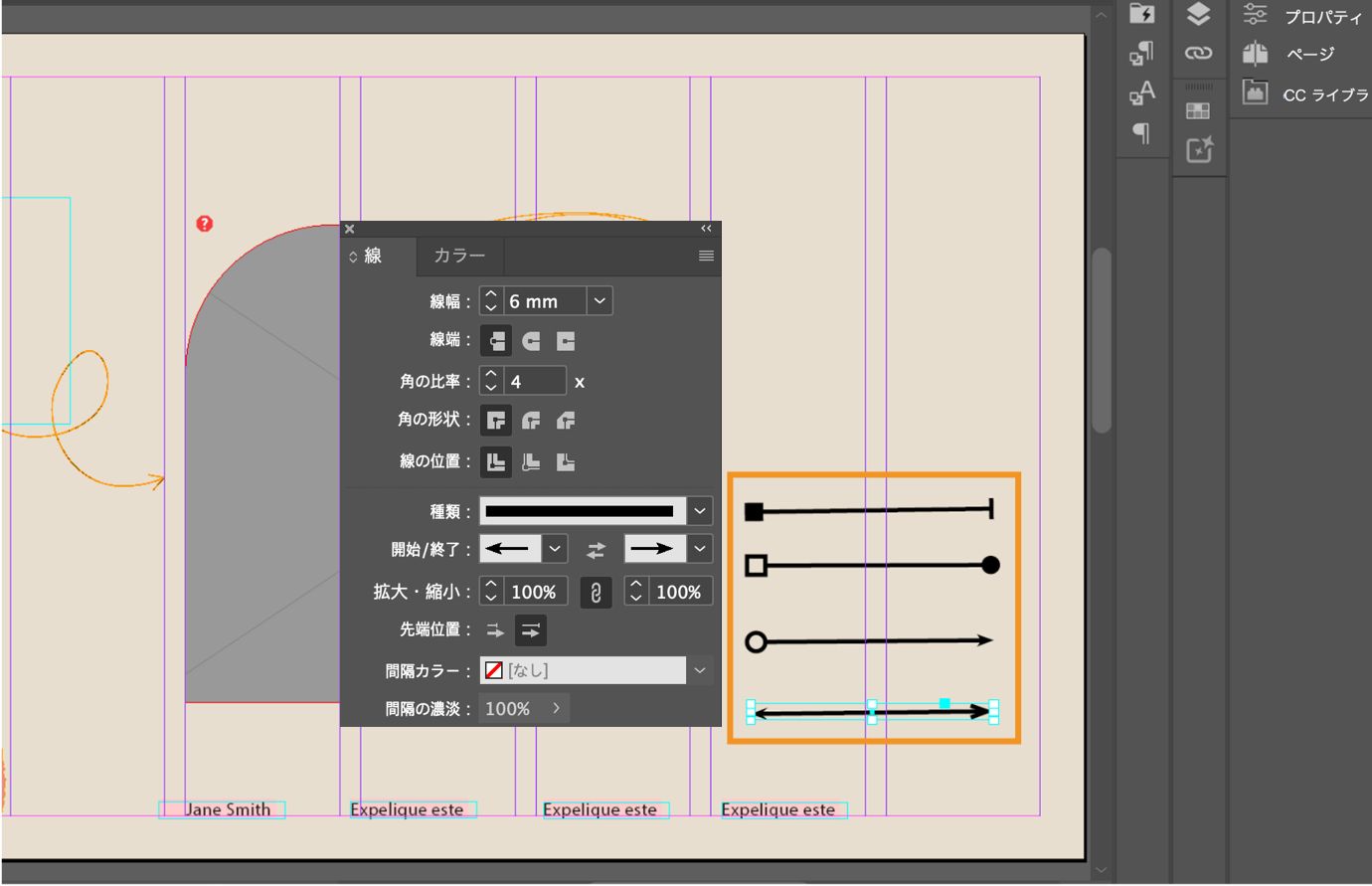

ストロークパネルの開始メニューから図形を選択して、最初のエンドポイントに適用します。
終点オプションから形状を選択して、最後のエンドポイントに適用します。
パスの端点の形状の切り替え
選択 ツールまたはダイレクト選択 ツールを使用してパスを選択します。
オブジェクト／パス／パスの反転を選択します。
開始図形と終了図形のガイドライン
パスの端点の形状には、次のような特性があります。
- 端点の形状を編集することはできませんが、プラグインソフトウェアを使うことで、線パネルの始点および終点ポップアップメニューに形状を追加することができます。
- 端点の形状は、線幅に比例した大きさになります。 しかし、端点の形状を設定してもパスの長さは変わりません。
- 端点の形状は、端点の方向線の角度に合うように自動的に回転します。
- 端点の形状はオープンパスの端点のみに表示されます。点線の個々の点には表示されません。
- 端点の形状をオープンサブパスを含む複合パスに適用した場合、各オープンサブパスは同じ端点の形状を使用します。
- 端点の形状をクローズパスに使用することはできますが、パスをオープンにしないと端点の形状は表示されません。
