Cor de trapping (Acrobat Pro)

Na impressão offset, ao usar várias tintas em uma mesma página, um alinhamento preciso é essencial para evitar espaços onde as tintas se encontram. No entanto, é desafiador obter um alinhamento perfeito em cada folha, portanto erros de registro e lacunas não intencionais entre as tintas são um problema comum.

Para compensar o erro de registro, é possível utilizar o método de trapping, que envolve expandir levemente um objeto para que ele se sobreponha a um objeto de cor diferente. Por padrão, uma tinta remove outras tintas que estiverem por baixo para evitar a mistura de cores. O trapping exige a sobreposição de tintas, o que permite pelo menos uma sobreposição parcial e melhora o alinhamento.

O trapping geralmente envolve propagação: um objeto claro é expandido até um objeto escuro. Essa abordagem garante que a borda visível do objeto ou do texto seja definida pela cor mais escura. Por estender ligeiramente a cor mais clara até a cor mais escura, a borda visual permanece intacta.

Adobe In-RIP Trapping

O Acrobat oferece recurso de trapping automático para documentos em cores com o mecanismo Adobe In-RIP Trapping, disponível nos dispositivos Adobe PostScript de saída compatíveis com esse recurso.

O mecanismo In-RIP Trapping calcula e aplica com precisão ajustes nas bordas de texto e gráficos em todo o documento. Ele pode realizar a cobertura de diferentes partes de um objeto, mesmo sobrepondo várias cores de fundo. Os ajustes de trapping ocorrem automaticamente, e você pode criar predefinições de cobertura para intervalos de páginas específicos. Os efeitos do trapping são visíveis apenas nas separações de cores geradas pelo mecanismo de trapping, e não na tela do programa.

O mecanismo de trapping detecta bordas coloridas contrastantes e aplica coberturas com base em densidades neutras (claro ou escuro) de cores adjacentes, geralmente expandindo as cores mais claras até cores mais escuras. É possível modificar os resultados do mecanismo de trapping por meio das configurações da paleta Predefinições de cobertura.

Para usar o Adobe In-RIP Trapping, você precisa de:

• Uma impressora PostScript com o arquivo PPD (Descrição de impressora PostScript) apropriado selecionado por meio do driver do sistema operacional.
• Um dispositivo de saída Adobe PostScript nível 2 ou posterior que use um RIP compatível com o Adobe In-RIP Trapping. Consulte o fabricante ou o provedor de serviços de impressão para confirmar a compatibilidade do dispositivo de saída PostScript com o Adobe In-RIP Trapping.

Cobertura de um PDF

O processo de trapping é complexo e influenciado por vários fatores de cor, tinta e impressão. As configurações corretas dependem das condições específicas da impressora. A menos que você tenha consultado seu provedor de serviços de impressão, é melhor não alterar as configurações de cobertura padrão.

Se necessário, siga estas etapas para criar uma predefinição de cobertura com configurações personalizadas para as condições de seu documento e da impressora:

Como especificar configurações usando predefinições de cobertura

Uma predefinição de captura é um conjunto de configurações de captura que você pode aplicar nas páginas de um PDF. Use a caixa de diálogo Predefinições de cobertura para inserir configurações de cobertura e salvar uma coleção de configurações como uma predefinição de cobertura. Se você não aplicar uma predefinição de cobertura a um intervalo de páginas, esse intervalo de páginas usará a predefinição de cobertura [Padrão], um conjunto de configurações de cobertura típicas que serão aplicadas em todas as páginas de um novo documento.

Como criar ou modificar uma predefinição de trapping

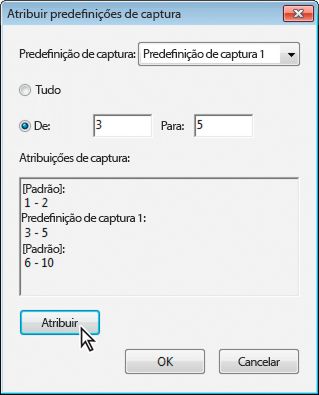

Atribuição de uma predefinição de trapping a páginas

É possível atribuir uma predefinição de trapping a um documento ou a um intervalo de páginas de um documento. A impressão de páginas sem cores adjacentes é mais rápida se o trapping nessas páginas estiver desativado. O trapping ocorre de fato apenas quando você imprime o documento.

Desabilitar o trapping nas páginas

Opções de predefinição de captura

Você pode alterar as opções de predefinição de captura sempre que criar ou editar uma predefinição de captura. As mesmas opções de predefinição de cobertura estão disponíveis no Acrobat e no InDesign.

No Acrobat, você pode visualizar predefinições de cobertura acessando o menu Todas as ferramentas > Usar produção de impressão > Predefinições de cobertura.

No InDesign, selecione Janela > Saída > Predefinições de cobertura.

Larguras da cobertura

A largura da cobertura se refere o tamanho da sobreposição em cada cobertura e varia com base nas características do papel, nas resoluções de tela e nas condições da impressora. Sua impressora comercial pode ajudar a determinar as larguras de cobertura adequadas para seu trabalho.

Estas são as configurações padrão:

• Padrão: especifica a largura de cobertura em pontos para todas as cores, exceto o preto sólido, definido como 0p0.25 por padrão.
• Preto: indica até que ponto as tintas se espalham no preto sólido ou a quantidade de retenção (distância entre as bordas pretas e as tintas subjacentes) para realizar o trapping de pretos compostos. O valor padrão é 0p0.5. Em geral, isso é definido como 1,5 a 2 vezes a largura de cobertura padrão.

No InDesign, o valor definido para Cor preta determina a largura da cobertura para um preto sólido ou preto composto. O preto composto é uma combinação de tinta preta (K) de processo com tintas coloridas para aumentar a opacidade e aprimorar as cores.

Consulte sua impressora comercial para garantir o uso das larguras de cobertura corretas para obter os melhores resultados de impressão.

Aparência do trappingr

No trapping, uma junção se refere ao ponto de extremidade comum onde duas bordas de cobertura se encontram. Você tem controle sobre a forma da junção externa de dois segmentos de cobertura e a intersecção de três coberturas.

• Estilo de junção: essa opção permite escolher a forma da junção externa de dois segmentos de cobertura. Há três opções: Mitrada, Arredondada e Chanfrada. A opção padrão é Mitrada, que mantém a compatibilidade com versões anteriores do mecanismo de trapping da Adobe.

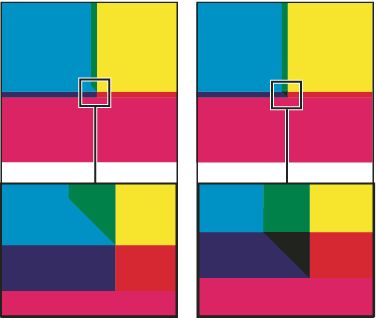

• Estilo final: para a intersecção de cobertura de três vias; você pode escolher entre Mitrada (padrão) e Sobreposição. A opção Mitrada molda a extremidade da cobertura para evitar a intersecção de objetos. A sobreposição afeta o formato da cobertura criada pelo objeto de densidade neutra mais claro que faz intersecção com dois ou mais objetos mais escuros. A extremidade da cobertura mais clara envolve o ponto onde os três objetos se encontram.

É possível testar essas configurações para obter os resultados de trapping desejados. Para obter mais informações ou assistência, consulte o provedor de serviços de impressão.

Capturar limites

• Etapa: esta configuração determina o limite de alteração de cor que aciona o trapping. Alguns trabalhos exigem coberturas para mudanças sutis de cores, enquanto outros precisam de coberturas para mudanças mais extremas. O valor da Etapa indica o quanto os componentes (como valores CMYK) de cores adjacentes devem variar antes que o trapping ocorra. Para ajustar isso, modifique o valor da Etapa na caixa de diálogo Nova predefinição de cobertura ou Modificar opções de predefinição de cobertura. O padrão é 10% e o intervalo recomendado é de 8% a 20%. Porcentagens mais baixas aumentam a sensibilidade às diferenças de cores e criam mais coberturas.
• Cor preta: especifica a quantidade mínima de tinta preta necessária antes de aplicar a configuração de largura de cobertura de preto. O valor padrão é 100% e é recomendado usar um valor superior a 70% para obter resultados ideais.
• Densidade de preto: indica o valor de densidade neutra a partir do qual uma tinta é considerada preta. Use essa opção para definir pontos de tintas escuras na largura da cobertura de preto. O valor comum é 1,6.
• Cobertura deslizante: determina quando o mecanismo de trapping começa a se espalhar pela linha central do limite de cor. O valor é a proporção entre a densidade neutra da cor mais clara e a densidade neutra da cor mais escura. Por exemplo, um valor de cobertura deslizante de 70% significa que o trapping começa quando a densidade neutra da cor mais clara excede 70% da densidade neutra da cor mais escura. Se as cores tiverem uma densidade neutra idêntica, suas coberturas sempre abrangerão a linha central, a menos que a cobertura deslizante esteja definida como 100%.
• Redução de cor da cobertura: controla como os componentes de cor adjacentes contribuem para reduzir a cor da cobertura. Impede que determinadas cores adjacentes (por exemplo, tons pastel) criem coberturas disformes que são mais escuras do que qualquer uma das cores. Definir a redução de cor de cobertura abaixo de 100% clareia a cor da cobertura, enquanto 0% cria uma cobertura cuja densidade neutra corresponde à da cor mais escura.

Cobertura de gráficos importados

A criação de uma predefinição de cobertura ajuda a controlar coberturas dentro de imagens e entre imagens bitmap (por exemplo, fotos e PDFs rasterizados) e objetos vetoriais (por exemplo, desenhos e PDFs vetoriais). Cada mecanismo de trapping trata os gráficos importados de maneira diferente, por isso é essencial compreender essas distinções ao definir opções de trapping.

Posicionamento da cobertura

• Centro: cria uma cobertura que se espalha pela borda dos objetos e imagens, fornecendo uma borda de aparência consistente.
• Indução: faz com que os objetos se sobreponham à imagem adjacente.
• Densidade neutra: aplica as regras de trapping padrão usadas em todo o documento. Observe que o trapping de objetos em fotografias com densidade neutra pode resultar em bordas irregulares.
• Propagação: faz com que a imagem de bitmap se sobreponha ao objeto adjacente.

Cobertura de objetos em imagens

• Garante que objetos vetoriais (por exemplo, contornos) sejam sobrepostos às imagens usando as configurações de posicionamento de cobertura selecionadas. Considere desativar essa opção para páginas nas quais os objetos vetoriais não se sobrepõem a imagens para acelerar o trapping.

Cobertura de imagens em imagens

• Habilita o trapping ao longo dos limites de imagens de bitmap sobrepostas ou adjacentes. Este recurso é ativado por padrão.

Capturar imagens internamente

• Cobre as cores em cada imagem de bitmap individualmente, não apenas onde elas entram em contato com a arte vetorial e o texto. Use apenas para imagens simples de alto contraste (por exemplo, capturas de tela ou desenhos animados). Para imagens complexas e com tons contínuos, deixe a opção desmarcada para evitar a cobertura inadequada e acelerar o trapping.

Cobertura de imagens de 1 bit

• Garante a cobertura de imagens de 1 bit em objetos adjacentes. Essa opção não usa as configurações de posicionamento da cobertura de imagens, pois imagens de 1 bit têm apenas uma cor. Deixe essa opção selecionada na maioria dos casos. Entretanto, para pixels muito espaçados em imagens de 1 bit, selecionar essa opção pode escurecer a imagem e tornar o processo de trapping mais lento.

Cobertura de cor preta

Ao criar ou editar predefinições, o valor de “Cor preta” determina o que é considerado preto sólido e preto composto. O preto composto é qualquer cor preta que usa porcentagens adicionais de tintas de processo para intensificá-la, como uma tela de suporte.

Essa configuração é útil para compensar o excesso de pontos (comum em papel de baixa qualidade). Nesses casos, porcentagens de preto inferiores a 100% podem ser impressas como áreas sólidas. Para resolver isso, você pode usar tons de preto sólido (pretos de exibição ou compostos) e diminuir a configuração “Cor preta” em relação ao valor padrão de 100%. Esse ajuste compensa a aparição de pontos e garante que o mecanismo de trapping aplique a largura e posicionamento de cobertura corretos aos objetos pretos.

Quando uma cor atinge o valor da “Cor preta”, a “Largura de cobertura de preto” se aplica a todas as cores adjacentes, enquanto as áreas em preto composto usam a “Largura de cobertura de preto” como trappings de afastamento.

Se as telas de suporte se estenderem até a borda de uma área preta, qualquer erro de registro poderá criar halos indesejados ou distorcer as bordas. Para evitar isso, o mecanismo de trapping usa afastamentos (retenções) para pretos compostos. Os afastamentos mantêm as telas de suporte a uma determinada distância das bordas dos elementos de primeiro plano invertidos ou claros, preservando a nitidez. Para controlar essa distância, defina o valor da “Largura de cobertura de preto”.

Ajustar os valores de densidade neutra da tinta

O ajuste dos valores de densidade neutra (ND) da tinta usados pelo mecanismo de trapping selecionado determina a posição exata dos trappings. Os valores padrão de ND para tintas de escala se baseiam nas leituras de densidade neutra de amostras de tintas de escala que estão de acordo com os padrões do setor adotados em diferentes partes do mundo. A versão do idioma determina o padrão a ser seguido. Por exemplo, os valores de ND para as versões em inglês dos EUA e do Canadá estão de acordo com os valores de densidade de tinta sólida das SWOPs (Especificações para Publicações Offset na Web) publicadas pela GATF (Fundação Técnica de Artes Gráficas) da América do Norte. É possível ajustar densidades neutras de tintas de escala para que correspondam aos padrões de impressão do setor em outras partes do mundo.

O mecanismo de trapping deriva os valores de ND para uma cor spot do seu equivalente em CMYK. Para a maioria das cores spot, os valores de ND dos seus equivalentes em CMYK são suficientemente precisos para a criação adequada de trappings. As tintas spot que não são facilmente simuladas com o uso de tintas de escala, como as metálicas e os vernizes, podem precisar de ajuste nos valores de ND para que o mecanismo de trapping atue corretamente. Com a inserção de novos valores, é possível garantir que uma tinta nitidamente mais escura ou mais clara seja percebida assim pelo mecanismo de trapping, fazendo com que o posicionamento adequado de trapping seja aplicado automaticamente.

Para obter o valor adequado de densidade neutra para uma determinada tinta, consulte a gráfica. O método mais preciso para definir o valor de ND de uma tinta é medir uma amostra dela com um densímetro comercial. Leia o “V” ou a densidade visual da tinta (não use filtros de escala). Se o valor diferir da configuração padrão, digite o novo valor na caixa de texto ND.

Ao ajustar os valores de densidade neutra (ND), siga estas recomendações:

• Tintas metálicas e opacas:
  • As tintas metálicas são geralmente mais escuras do que suas versões equivalentes em CMYK, e as tintas opacas escurecem as cores subjacentes.
  • Para cores especiais metálicas e opacas, defina valores de ND muito mais altos que o padrão para impedir a propagação.

• Tintas pastel:
  • As tintas pastel são mais claras que suas cores de processo equivalentes.
  • Para garantir que elas se espalhem para as cores mais escuras adjacentes, defina o valor de ND como um valor mais baixo do que o padrão.
• Outras tintas especiais:
  • Algumas cores especiais, como turquesa ou laranja neon, são consideravelmente mais escuras ou mais claras que suas equivalentes em CMYK.
  • Compare as amostras impressas de tintas especiais reais com equivalentes em CMYK para determinar a diferença.
  • Ajuste o valor de ND da tinta especial para mais alto ou mais baixo, conforme necessário.

Personalizar a cobertura para tintas especiais

Ao trabalhar com determinadas tintas, existem considerações especiais sobre cobertura. Por exemplo, ao usar verniz, evite afetar a cobertura. Por outro lado, se houver uma tinta completamente opaca sobreimprimindo áreas específicas, talvez não seja necessário aplicar cobertura nos itens subjacentes. Para lidar com essas situações, há opções de tinta disponíveis. Em geral, é melhor usar as configurações padrão, a menos que o prestador de serviços de pré-impressão sugira alterações.

Veja o que fazer:

1. No menu Todas as ferramentas, selecione Usar produção de impressão > Gerenciadores de tinta.
2. Selecione a tinta que precisa de tratamento especial.
3. Para “Tipo”, escolha entre as seguintes opções:
   • Normal: use para tintas de processo tradicionais e a maioria das tintas especiais.
   • Transparente: ideal para tintas transparentes para garantir a cobertura de itens subjacentes. Adequado para vernizes e tintas DieLine.
   • Opaco: use para tintas pesadas e não transparentes. Impede a cobertura de cores subjacentes, mas permite nas bordas da tinta. Adequado para tintas metálicas.
   • Ignorar opaco: perfeito para tintas pesadas e não transparentes que não devem fazer a cobertura de cores subjacentes ou nas bordas da tinta. Use para tintas metálicas e vernizes, que podem interagir desfavoravelmente com outras tintas.

Ajustar a sequência de cobertura

A sequência de cobertura, também conhecida como ordem de cobertura, reflete a ordem em que as tintas são impressas na impressora, mas não a forma como as separações são produzidas no dispositivo de saída.

Para imprimir com várias cores opacas, como tintas metálicas, a sequência de cobertura é essencial. As tintas opacas com números de sequência mais baixos são propagadas sob tintas opacas com números de sequência mais altos. Isso evita que a última tinta aplicada se espalhe enquanto ainda cria coberturas eficientes.

Para ajustar a sequência de cobertura:

1. No menu Todas as ferramentas, selecione Usar produção de impressão > Gerenciadores de tinta.
2. Na lista de tintas, a sequência de cobertura atual é mostrada na coluna Sequência.
3. Selecione uma tinta, digite um novo valor para Sequência de cobertura e pressione Tab. O número de sequência é alterado, enquanto outros são ajustados de acordo.
4. Repita o processo para quantas tintas forem necessárias e clique em Ok.
