3D-mallien lisääminen PDF-tiedostoihin (Acrobat Pro)

Opi lisäämään 3D-malli PDF-tiedostoon Acrobat Prossa

Ennen aloittamista

Otamme käyttöön uuden, entistä intuitiivisemman tuotekokemuksen. Jos tässä näkyvä näyttö ei vastaa tuotteen käyttöliittymää, valitse nykyisen käyttökokemuksen ohje.

Uudessa käyttökokemuksessa työkalut ilmestyvät näytön vasempaan reunaan.

3D-työkalulla voit sijoittaa PDF-tiedoston sivulle kolmiulotteisen tiedoston (U3D 3rd Edition- tai PRC-muodossa).  Acrobat pystyy luomaan kolmiulotteisia PDF-tiedostoja U3D ECMA 1 -tiedostoista.

3D-mallin lisääminen PDF-tiedostoon

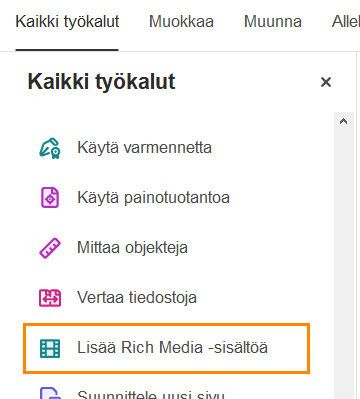

  1. Valitse Kaikki työkalut näytön vasemmasta yläkulmasta.

  2. Siirry kohtaan Lisää multimediaa > 3D-media.

  3. Luo piirtoalusta kolmiulotteista tiedostoa varten vetämällä näytölle suorakulmio. Näyttöön ilmestyy Lisää 3D -valintaikkuna.

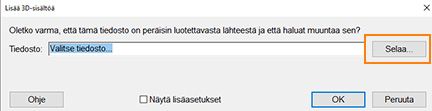

  4. Napsauta Lisää 3D-sisältöä -valintaikkunassa Selaa -painiketta 3D-tiedoston valitsemiseksi.

     Voit määrittää tiedoston alustavat 3D-ominaisuudet valitsemalla Lisää 3D-sisältöä -valintaikkunassa Näytä lisäasetukset.

  5. Valitse OK.

Sijoitettuasi 3D-tiedoston voit muokata kuva-aluetta, jolla 3D-malli näkyy, muuttaa 3D-työkalurivin ja 3D-sisällön esitysominaisuuksia sekä luoda lisänäkymiä.

Kolmiulotteisen piirtoalustan siirtäminen, poistaminen tai sen koon muuttaminen

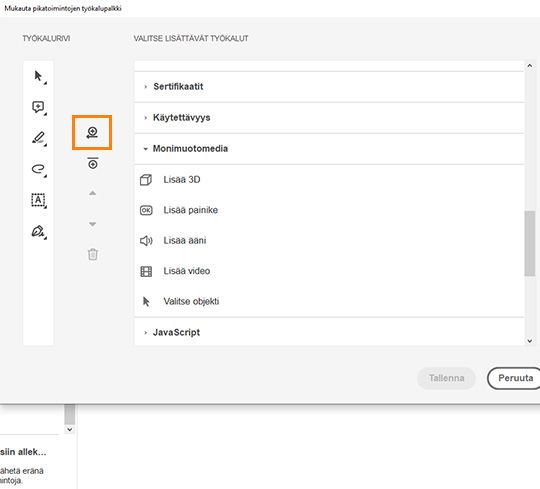

  1. Valitse Mukauta-vaihtoehto Pikatoimintojen työkaluriviltä.

    Mukauta pikatoimintojen työkaluriviä tulee näkyviin.

  2. Siirry kohtaan Monimuotomedia > Valitse objekti -työkalu ja valitse Lisää työkaluriville -vaihtoehto.

  3. Valitse Tallenna.

    Tämä Valitse objekti -työkalu näkyy pikatoimintojen työkalurivin alareunassa.

    Huomautus:

    Älä sekoita objektinvalintatyökalua tavalliseen valintatyökaluun. Käytä kolmiulotteisen kuva-alueen säätämiseen objektinvalintatyökalua.

  4. Valitse Valitse objekti -työkalu.

  5. Valitse 3D-malli. ja muuta sitä tarvittaessa:

    • Jos haluat siirtää piirtoalustaa, vedä se uuteen paikkaan sivulla.

    • Jos haluat poistaa piirtoalustan (ja 3D-mallin), valitse se ja paina näppäimistön Delete-näppäintä.

    • Jos haluat muuttaa kuva-alueen kokoa, vedä kehyksen kulmia. Kolmiulotteisen sisällön mittasuhteet säilyvät muokatun kehyksen sisäpuolella.

3D-mallin ominaisuuksien muokkaaminen

Voit tarkistaa 3D-mallin Ominaisuudet.

Valitse Objektityökalu ja kaksoisnapsauta aktivoitua mallia.

Se avaa Ominaisuudet-valintaikkunan, jolla muokata valittua 3D-mallia.

Käynnistysasetukset-välilehti

Aktivointiasetukset

Ota käyttöön, kun

Määrittää, milloin 3D-malli aktivoituu. Kun 3D-malli on aktiivinen, voit käsitellä sitä esimerkiksi 3D-siirtymistyökaluilla.

Poista käytöstä kun

Asetus määrittää, miten 3D-malli poistetaan käytöstä. Kun 3D-malli ei ole käytössä, piirtoalustalla näkyy 2D-esikatselukuva tai juliste.

Toistotyyli

Voit näyttää 3D-mallin kelluvassa ikkunassa sivun ulkopuolella. Jos valitset Toista sisältö Kelluvassa ikkunassa, voit valita ikkunan koon (pikseleinä) Korkeus- ja Leveys-valikoista.

Ulkoasu

Reunuksen leveys

Valitse tämä, jos haluat lisätä kolmiulotteisen objektin ympärille reunan.

Läpinäkyvä tausta

Poistaa taustavärin.

Julistekuva

Valitse julistekuva-asetus, jos haluat korvata 3D-mallin oletusnäkymän silloin, kun malli ei ole aktiivinen. Napsauta Selaa ja etsi sopiva kuva.

3D-välilehti

3D-välilehden asetukset vaikuttavat 3D-mallin esitystapaan. Toisin kuin Käynnistysasetukset-välilehden asetukset, 3D-asetukset eivät vaikuta tuotuun tiedostoon.

3D-välilehden asetukset ovat samat kuin 3D-työkalurivin asetukset seuraavia poikkeuksia lukuun ottamatta:

Oletusnäyttöasetukset

Valaistusmalli

Tämä asetus määrittää Acrobatin animaationäytön valaistusteeman.

Muodostustyyli

Antaa sinun valita lisätyn 3D-mallin visualisointityylin.

Animointityyli

Jos malliin kuuluu animaatio, tämä asetus määrittää, kuinka animaatio toimii Acrobatissa.

Siirtyminen

Lisää oletusnäkymiä

Voit käyttää erilaisia mallinäkymiä. Ortografinen projektio poistaa ulotteisuuden ja säilyttää objektien välisen kokosuhteen, mutta antaa 3D-mallille vähemmän realistisen ulkoasun. Ortografinen projektio sopii erittäin hyvin tietynlaisiin kaavioihin, esimerkiksi kolmiulotteisten matemaattisten funktioiden kuvaajiin. Perspektiiviprojektio muodostaa realistisemman näkymän, jossa kaukaiset objektit näyttävät pienemmiltä kuin edustan samankokoiset objektit.

Säilytä näkymät, kommentit ja komentosarjat

Säilyttää 3D-malliin lisätyt näkymät, kommentit ja komentosarjat.

Näytä työkalurivi

Näyttää 3D-työkalurivin kuvan yhteydessä. Kun tätä vaihtoehtoa ei ole valittu, voit tuoda 3D-työkalurivin näkyviin napsauttamalla 3D-kuvaa hiiren kakkospainikkeella.

Avaa mallipuu

Näyttää mallipuun tai Mallipuu-ruudun. Mallipuussa on kolme ruutua. Kussakin ruudussa näkyy tietyntyyppisiä tietoja tai säätimiä.

Komentosarja

Asetus määrittää JavaScript-tiedoston, joka suoritetaan, jos 3D-malli otetaan käyttöön. Napsauta Selaa, jos haluat lisätä PDF-tiedostoon JavaScript-tiedoston.

Käynnistä JavaScript

Jos 3D-mallin sisältävään PDF-tiedostoon liittyy erillinen JavaScript-tiedosto, voit aktivoida sen.

  1. Avaa PDF-tiedosto Acrobatissa.

  2. Ota 3D-malli käyttöön valitsemalla se käsityökalulla.

  3. Napsauta 3D-mallia hiiren kakkospainikkeella ja valitse sitten Suorita JavaScript.

  4. Etsi lisättävä JavaScript-tiedosto ja napsauta Avaa.
