Acrobatin 3D-työkalujen avulla voit muokata useita komponentteja 3D-mallissa, kuten ortografista projektiota, hahmontamishatiloja, valaistusta ja taustaväriä. Tämä luo kiehtovan ja visuaalisesti näyttävän kokemuksen, joka tuo 3D-malliisi eloa dynaamisella tavalla.
Voit tarkastella ortografista projektiota valitsemalla Käytä ortografista projektiota -vaihtoehdon. Ortografinen projektio käytännössä poistaa dimension säilyttäen objektien välisen kokosuhteen, mutta se antaa 3D-mallille vähemmän realistisen ulkoasun.
Valitse Käytä ortografista projektiota -valinta uudelleen, jos haluat vaihtaa projektion tyypiksi Perspektiiviprojektion.
Mallin hahmontamistila määrittää 3D-mallin pinnan ulkoasun.

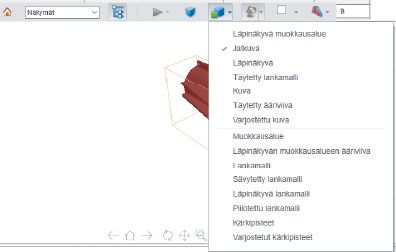

Valitse Mallinhahmontamistila 3D-työkaluriviltä. Näkyviin tulee avattava luettelo, joka sisältää kaikki hahmontamistilat.
Oletusarvoisesti hahmontamistilaksi on valittu Kiinteä. Voit kuitenkin muuttaa sitä tarpeen mukaan.
Esimerkkejä mallinhahmontamistiloista
Mallinhahmonnustilat sisältävät yhdistelmiä eri tekijöistä, jotka vaikuttavat 3D-objektin ulkoasuun. Seuraavassa kuvassa näkyy yksinkertainen objekti hahmonnettuna jokaisessa mahdollisessa tilassa.
A. Jatkuva B. Läpinäkyvä muokkausalue C. Läpinäkyvä D. Täytetty lankamalli E. Kuva F. Täytetty ääriviiva G. Varjostettu kuva H. Kehikko I. Läpinäkyvä muokkausalueen ääriviiva J. Lankamalli K. Sävytetty lankamalli L. Läpinäkyvä lankamalli M. Piilotettu lankamalli N. Kärkipisteet O. Varjostetut kärkipisteet
Valitsemalla Ota lisävalaistus käyttöön -vaihtoehdon 3D-työkaluriviltä voit ottaa valaistuksen käyttöön, poistaa sen käytöstä tai säätää sitä.
Voit käyttää eri tyyppisiä valaistusvaihtoehtoja.
Valitse Taustaväri -vaihtoehto vaihtaaksesi taustaväriä.
Voit valita haluamasi värin väripaletista.
Seuraavassa on muutamia graafisia esityksiä, jotka havainnollistavat 3D-työkalurivin toimintoja.
Voit myös muuttaa ortografista projektiota, mallin hahmontamistiloja, valaistusmalleja ja taustaväriä napsauttamalla 3D-mallia hiiren kakkospainikkeella. Napsauta 3D-mallia hiiren kakkospainikkeella ja valitse Katseluasetukset.

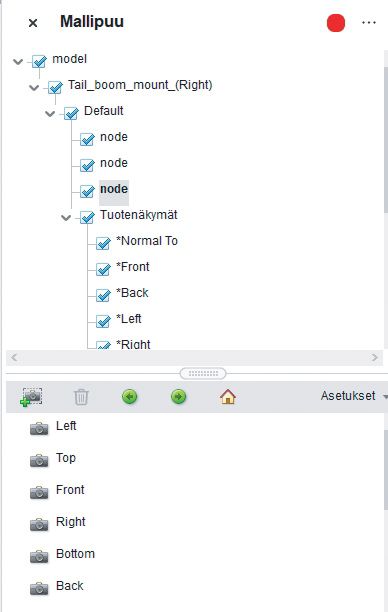

Mallipuu tulee näkyviin näytön oikealle puolelle. Voit avata mallipuun valitsemalla Näytä tai piilota mallipuu -vaihtoehdon 3D-työkaluriviltä tai napsauttamalla 3D-mallia hiiren kakkospainikkeella ja valitsemalla Näytä mallipuu.
Mallipuun käyttäminen edellyttää Acrobatin tai Adobe Readerin versiota 7.0.7 tai uudempaa versiota. Aiempien versioiden käyttäjät voivat käsitellä 3D-malleja, mutta eivät mallipuuta.
A. Kolmiulotteisten objektien hierarkia B. Tallennetut& näkymät C. Osan tai objektin tiedot
Mallipuussa on kolme ruutua, joissa kussakin on tiettyjä tietoja tai säätimiä.
Rakenneruutu
Ylimmässä ruudussa näkyy 3D-objektin puurakenne. Esimerkiksi autoa esittävässä 3D-mallissa on erilliset objektiryhmät (eli solmut) alustalle, moottorille ja pyörille. Tässä ruudussa voit selata hierarkiaa sekä valita, eristää tai piilottaa eri osia.
PMI-tiedot (Product Manufacturing Information) näkyvät ryhmänä hierarkian samalla tasolla kuin niihin liittyvä objekti tai kokoonpano.
Näkymä-ruutu
Keskimmäisessä ruudussa näkyvät 3D-mallille määritetyt näkymät. Jos haluat käyttää aiemmin tallennettua näkymää, valitse se Näkymä-ruudun luettelosta. Lue lisää 3D-näkymien määrittämisestä PDF-tiedostoissa. Voit myös lisätä uusia tai muokata olemassa olevia näkymiä Näkymä-ruudussa. Kun esimerkiksi olet eristänyt osan ja pyörittänyt sitä, voit tallentaa kyseisen näkymän ja sen kameran kulman, taustan, valaistuksen ja muut määritteet.
Tätä ominaisuutta ei ole Adobe Readerissä.
Objektitiedot-ruutu
Alaruudussa on muita tietoja, kuten objektin tai osan ominaisuudet ja mahdolliset metatiedot. Näitä 3D-objektien tietoja ei voi muokata Acrobatilla.
Jos haluat muuttaa Mallipuun oletuskäyttäytymistä, avaa Asetukset-valintaikkuna (Windowsissa Ctrl + K ja macOS:ssa Command + K). Valitse Multimedia ja 3D. Valitse sitten jokin Avaa Mallipuu 3D-aktivoinnin yhteydessä -valikon vaihtoehdoista.
Mallipuun automaattisesti.
PDF-tiedoston tekijä voi määrittää 3D-mallin muuntoasetuksissa siten, että sen valitseminen näyttääJotkin 3D-mallit muodostuvat erillisistä osista. Mallipuun avulla voit piilottaa tai eristää osia, zoomata tiettyihin osiin tai tehdä osista läpinäkyviä. 3D-mallissa näkyvien osien vieressä puussa näkyy valintamerkki.
A. Valittu osa B. Piilotettu osa C. Erotettu osa D. Läpinäkyvä osa
Käytä Käsityökalua valitaksesi 3D-mallin osan, jota haluat käsitellä. Jos jokin asetus estää Käsityökalun käyttämisen, valitse osa Mallipuu-luettelosta.

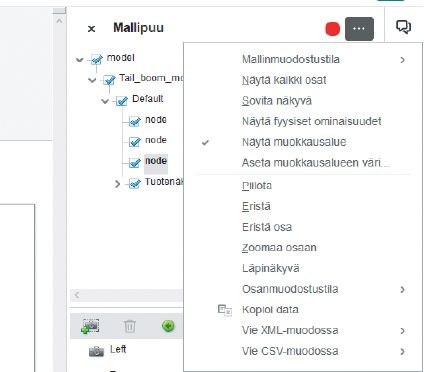

Valitse Asetukset -valikko Mallipuu-välilehden oikeasta yläkulmasta.
Vaihtoehdot-valikossa näkyvät kohteet riippuvat siitä, muodostuuko 3D-malli yhdestä vai useasta osasta.
Näkyviin tulee avattava valikko, josta voit valita seuraavia 3D-mallille tehtäviä toimia:
Mallin näköistystapa
Komento muuttaa 3D-mallin kaikkien pintojen ulkoasua sen mukaan, minkä vaihtoehdon valitset alivalikosta: Läpinäkyvä täsmällinen kehikko, Kiinteä, Läpinäkyvä, Kiinteä lankamalli ja niin edelleen.
Näytä kaikki osat
Näyttää koko 3D-mallin.
Sovita näkyvä
Näyttää kaikki näkyvät osat ja keskittää ne näkymään.
Näytä fyysiset ominaisuudet
Näyttää pinta-alan ja tilavuuden (jos käytettävissä) Mallipuun Objektin tiedot -ruudussa.
Näytä muokkausalue
Näyttää suorakulmion, joka ympäröi 3D-objektin tai mallista valitut osat.
Täsmällisen kehikon värin määrittäminen
Vaihtaa muokkausalueen värin. Valitse asetus, väri ja napsauta sitten OK.
Piilota
Näyttää mallin ilman valittuja osia. Voit näyttää ja piilottaa osia myös valitsemalla valintaruutuja Mallipuun yläruudusta tai poistamalla niiden valinnan.
Eristäminen
Näyttää vain valitun osan ja piilottaa kaikki muut osat.
Eristä osa
Näyttää vain eristetyn osan geometrian, Tuotteen valmistustiedot (Product Manufacturing Information, PMI) ja kaikki sen näkymät (myös PMI-näkymät). Kaikkien muiden osien näkymät ja tiedot piilotetaan tai niiden valinta poistetaan. Nämä muutokset näkyvät myös Mallipuussa. Rakenne-ruudussa (yllä) vain eristetty osa on valittuna, kun taas muut osat ovat käytettävissä, mutta niiden valinta on poistettu.
Näkymä-ruudussa (keskellä) on lueteltuna vain eristettyä osaa varten määritetyt näkymät, mukaan lukien PMI-näkymät. Jos valitset näkymän, näet vain sen PMI-tiedot dokumenttiruudussa. Muut kokoonpanoon tai muihin osiin liittyvät näkymät, mukaan lukien Acrobatissa luodut mukautetut näkymät, piilotetaan. Voit suorittaa 3D-mallin valitulle osalle erilaisia toimintoja napsauttamalla osaa hiiren kakkospainikkeella ja käyttämällä käytettävissä olevia toimintoja.
Kokeile seuraavaa, jos haluat kumota eristetyn osan:
Valitse toinen osa Eristä osa -komennolla.
Valitse Mallipuusta Kokoonpano-vaihtoehto.
Valitse Aloitusnäkymä-vaihtoehto.
Zoomaa osaan
Siirtää tarkennuksen keskikohdan koko 3D-mallista valittuihin osiin. Tämä asetus on hyödyllinen varsinkin käännettäessä osaa, sillä sitä voidaan kiertää osan keskipisteen ympäri sen sijaan, että sitä kierrettäisiin koko mallin ympäri.
Osanmuodostustila
Näyttää hahmontamistilat, jotka ovat saatavana kyseiselle osalle. 3D-mallin ulkoasu muuttuu valitun muodostustilan mukaiseksi.
Läpinäkyvä
Näyttää valitun osan läpinäkyvän version.
Vie XML-muodossa
Luo erillisen XML-tiedoston koko Mallipuusta tai 3D-mallin Nykyisestä solmusta.
Vie CSV-muodossa
Luo erillisen CSV-muotoisen tiedoston, joka sisältää kaikki mallin tiedot. Voit viedä tiedot koko Mallipuusta tai valitusta solmusta. Tiedosto voidaan avata missä tahansa ohjelmassa, joka tukee CSV-muotoilua, kuten Microsoft Excelissä.
Jos kolmiulotteinen malli sisältää Tuotteen valmistustiedot (Product Manufacturing Information, PMI), vaihtoehdot PMI:n näyttämiseksi ja piilottamiseksi ovat tässä valikossa.
3D-mallin läpileikkauksen näyttäminen muistuttaa objektin halkaisemista ja sen sisään katsomista. Voit käyttää Läpileikkauksen säätimet -valintaikkunaa leikkaustason tasauksen, siirtymän ja kallistuksen säätämiseen.
Ennen
Jälkeen
Läpileikkauksen saa päälle ja pois päältä napsauttamalla 3D-työkalurivin Läpileikkauksen kytkin -kuvaketta .
(Valinnainen) Napsauta Näytä tai piilota läpileikkaus -vaihtoehdon nuolta avataksesi avattavan valikon. Valitse Poikkileikkauksen ominaisuudet , niin Läpileikkauksen ominaisuudet -valintaikkuna avautuu. Tee sitten mikä tahansa seuraavista:
Muuta asetuksia kohdissa Tasaus, Näyttöasetukset ja Sijainti ja suunta.
Tallenna nykyinen läpileikkausnäkymä napsauttamalla Tallenna osionäkymä -painiketta. (Tallennettu näkymä näkyy 3D-työkalurivin Näkymät-valikossa ja Mallipuun Näkymä-ruudussa oletusnimellä SectionView[n].)
Tässä tekemäsi muutokset tulevat heti voimaan. Jos haluat tarkastella muutoksia, varmista, että Läpileikkauksen ominaisuudet -valintaikkuna ei peitä aktiivista 3D-mallia näkyvistä. Läpileikkauksen ominaisuudet -valintaikkuna pysyy päällimmäisenä, vaikka siirryt PDF-ikkunaan tai käsittelet sitä. Sulje se napsauttamalla oikeassa yläkulmassa olevaa Sulje-painiketta.
Ota Läpileikkaus käyttöön
Sen valitseminen tuo muut asetukset käyttöön.
Tasaus
Määrittää akselin (x, y tai z), johon läpileikkaus tasataan.
Tasaa sivuun
Leikkaa läpileikkauksen tasossa, joka määritetään 3D-mallista valitun pinnan sivun mukaan. (Valintaikkuna näkyy himmeänä, kunnes malliosan sivu valitaan.)
Tasaa kolmeen pisteeseen
Leikkaa läpileikkauksen tasossa, joka määritetään 3D-mallista valittujen kolmen pisteen perusteella. (Valintaikkuna näkyy himmeänä, kunnes valitset kolme pistettä mallista.)
Näyttöasetukset
Näytä leikkauskohdat
Merkitsee värillisellä ääriviivalla kohdan, josta taso leikkaa 3D-mallin. Napsauta väriruutua, jos haluat vaihtaa viivan värin.
Näytä leikkaustaso
Näyttää kaksiulotteisen kentän, joka leikkaa 3D-mallin. Napauta väriruutua vaihtaaksesi värin ja kirjoita prosenttiluku muuttaaksesi tason peittävyyttä.
Ohita valitut osat
Poistaa valitut osat läpileikkausnäkymästä.
Lisää Osion päät
Poistaa valitut osat läpileikkausnäkymästä.
Näytä läpinäkyvä
Näyttää osat, jotka eivät kuulu läpileikkaukseen.
Leikkaustason peittävyys
Määrittää leikkaustason läpinäkyvyyden asteen.
Tasaa Kamera Leikkaustasoon
Kääntää 3D-mallin samaan tasoon suhteessa leikkaustasoon.
Sijainti ja Suunta
Siirtymä
Määrittää, kuinka suuri osa 3D-mallista leikataan. Vedä liukusäädintä vasemmalle tai oikealle tai muokkaa prosenttilukua.
Jos haluat ymmärtää, kuinka kukin akseli jakaa 3D-mallin, valitse akseli ja vedä sitten Siirtymä-liukusäädintä edestakaisin. Tarkkaile upotetussa 3D-mallissa tapahtuvia muutoksia.
Käännä
Muuttaa läpileikkauksen käänteiseksi. Jos esimerkiksi mallin yläpuolisko on rajattu pois, napsauttamalla Käännä yläpuolisko tulee näkyviin ja alapuolisko rajataan pois.
Kallistussäätimet
Muuttavat leikkaustason ja akseleiden välisiä kulmia. Vedä liukusäätimiä vasemmalle tai oikealle tai muokkaa prosenttilukuja.
Tallenna Osanäkymä
Avaa Näkymän ominaisuudet -valintaikkunan, jossa voit valita näkymän mukana tallennettavat näyttöominaisuudet. Kun olet valinnut tallennettavat ominaisuudet, läpileikkausnäkymä lisätään 3D-työkalurivin ja Mallipuun näkymäluetteloihin. Tallennettu näkymä saa oletusnimen SectionView[n].
Näyttöominaisuudet, joita et tallenna, palautetaan edellisen näkymän asetuksiin. Jos esimerkiksi et halua tallentaa taustaväriä, läpileikkausnäkymän taustaväriksi tulee viimeksi esitetyn näkymän taustaväri.

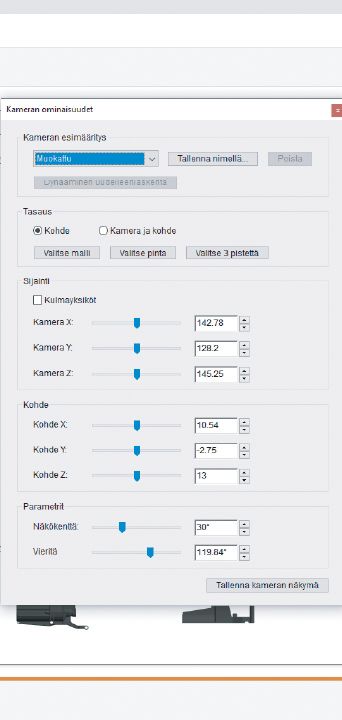

Kameran ominaisuudet määrittävät objektin näkymän tarkan kulman ja sijainnin. Ne muodostavat kameranäkymän, jota voidaan käyttää eri näkymissä ja tiedostoissa.
Valitse Kameran ominaisuudet 3D-työkaluriviltä.
Jos et näe kuvaketta, napsauta Siirtymistyökalun3D-työkalurivin vasemmalta puolelta löytyvän Siirtymistyökalun viereistä nuolta.
3D-työkalurivin Kameran ominaisuudet -toiminnolla voit muuttaa tapaa, jolla tarkastelet 3D-malleja ja käsittelet niitä.
Kameran esimääritys
Tallenna nimellä
Antaa lisätä uuden kameranäkymän tai valita aiemmin luodun näkymän valikosta.
Tasaus
Kohde
Tasaa kameran ominaisuudet vain kohdesijaintiin.
Kamera ja Kohde
Tasaa kameran ominaisuudet kameran suunnan ja kohdesijainnin perusteella.
Valitse malli
Kun olet valinnut tämän asetuksen, valitse 3D-malli asiakirjasta.
Jos Kohde on valittu, kameran kohteen uusi sijainti on valitun mallin keskellä.
Jos Kamera ja kohde on valittu, kameran kohteen sijainti on valitun mallin keskellä.
Valitse Sivu
Kun olet valinnut tämän asetuksen, valitse asiakirjassa olevan 3D-mallin sivu.
Jos Kohde on valittu, kameran kohteen uusi sijainti on valitun sivun keskellä.
Jos Kamera ja Kohde on valittu, kameran kohteen sijainti on valitun sivun keskellä.
Valitse kolme pistettä
Kun olet valinnut tämän asetuksen, valitse kolme pistettä samasta mallista tai muista malleista asiakirjassa.
Jos Kohde on valittu, kameran kohteen uusi sijainti on kolmen valitun pisteen keskellä.
Jos kamera ja kohde on valittu, kameran kohde on kolmen valitun pisteen keskellä. Kameran sijainti on kohdistettu kolmen valitun pisteen muodostamaan tasoon.
Sijainti
Kulmayksiköt
Muuttaa Kamera X-, Kamera Y- ja Kamera Z -arvoiksi Atsimuutti, Korkeus ja Etäisyys. Näiden arvojen avulla voit siirtää kameraa atsimuutin (etäisyys) ja korkeuden (X-akselilla) mukaan sekä zoomata käyttämällä etäisyysarvoa.
Kohde
Viittaa kameran osoittamaan 3D-mallin pisteeseen. Määrittämällä kameran kohteen voit kohdistaa kameran tiettyyn 3D-mallin alueeseen tai elementtiin ja liikutella kameraa alueen ympärillä saadaksesi paremman näkymän.
Parametrit
Näkökenttä
Muuttaa kameran polttokulmaa. Voit muuttaa polttokulman haluamaasi astelukuun vetämällä Näkökenttä-liukusäädintä.
Vieritä
Muuttaa kameran kallistuskulmaa. Voit muutta kallistuskulmaa haluamaasi astelukuun vetämällä Kallista-liukusäädintä.
Tallenna kameran näkymä
Tallentaa asetukset ja lisää kyseisen näkymän Mallipuuhun.
