Ruudukot, apulinjat ja mittaukset PDF-tiedostoissa

Ennen aloittamista

Otamme käyttöön uuden, entistä intuitiivisemman tuotekokemuksen. Jos tässä näkyvä näyttö ei vastaa tuotteen käyttöliittymää, valitse nykyisen käyttökokemuksen ohje.

Uudessa käyttökokemuksessa työkalut ovat näytön vasemmassa reunassa.

Käyttäjän ruudukot

Ruudukkojen avulla voi kohdistaa dokumentin tekstin ja objektit täsmällisesti. Kun otat Ruudukot-asetuksen käyttöön, näyttöön tulee risteävien viivojen ruudukko eri elementtien tarkkaa kohdistusta varten.

Tartu ruudukkoon -valinnalla objekti kohdistuu sitä siirtäessäsi kiinni kulloinkin lähimpään ruudukkoviivaan.

Jos haluat nähdä tai piilottaa ruudukon, valitsemalla hampurilaisvalikosta (Windows) Näytä tai suoraan Näytä (macOS) > Näytä/piilota > Viivaimet ja ruudukot > Ruudukko. Komennon viereen tulee valintamerkki, kun ruudukko on näytössä.

Ruudukoiden, apuviivojen ja mittojen käyttö PDF-dokumenteissa, Adobe Acrobat.

Ota Tartu ruudukkoon -asetus käyttöön tai pois käytöstä valitsemalla hampurilaisvalikosta (Windows) > Näytä tai suoraan Näytä (macOS) > Näytä/piilota > Viivaimet ja ruudukot > Tartu ruudukkoon

Ruudukon ulkoasun muuttaminen

  1. (Windows) Valitse hampurilaisvalikko > Asetukset.
    (macOS) Valitse Acrobat > Asetukset.

  2. Valitse vasemmasta paneelista Yksiköt ja apulinjat.

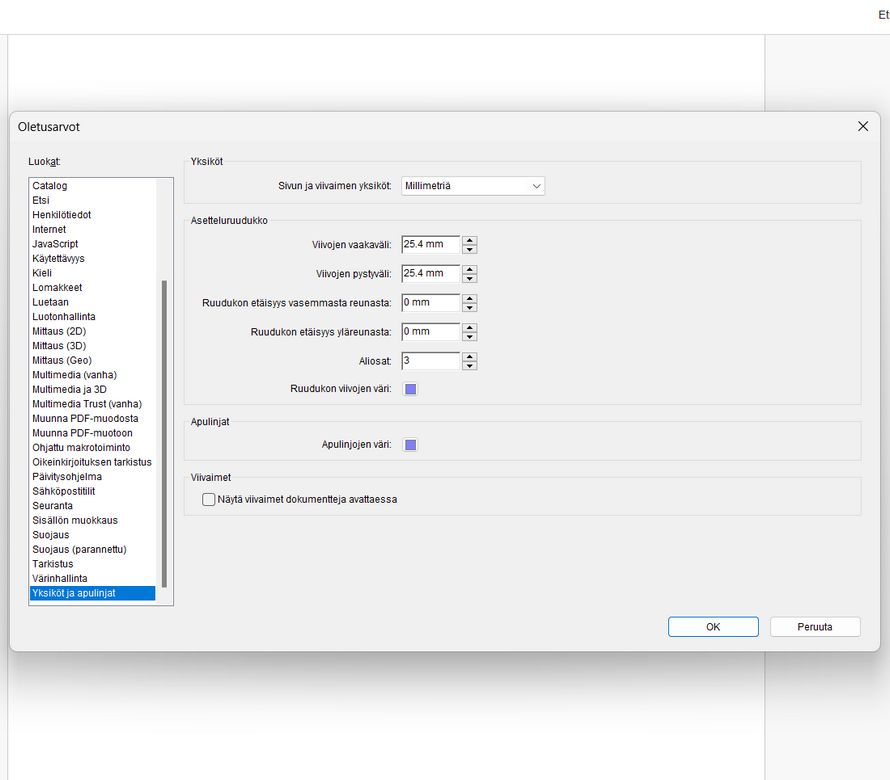

    Ruudukon asetusten muuttaminen.

  3. Näin muutat ruudukon asetuksia:

    • Voit muuttaa ruudukkoviivojen välistä etäisyyttä säätämällä arvoja Viivojen vaakaväli ja Viivojen pystyväli.

    • Voit vaihtaa ruudukon origon määrittämällä arvot Ruudukon etäisyys vasemmasta reunasta ja Ruudukon etäisyys yläreunasta.

    • Yksittäisten ruutujen aliosien määrää voi muuttaa ruudukossa määrittämällä arvon Aliosat. Aliosien viivat ovat ohuempia kuin ruutuviivat.

    • Ruudukkoviivojen värin voi muuttaa napsauttamalla Ruudukkoviivan värin neliötä ja valitsemalla uuden värin vaihtoehdoista.

Viivainten ja apulinjojen käyttäminen

Vaaka- ja pystysuuntaisten viivainten avulla voi tarkistaa dokumentissa olevien objektien mitat. Apulinjojen avulla taas on helppo kohdistaa lomakekenttiä ja muita objekteja. Voit muuttaa viivaimessa käytetyn mittayksikön ja värin.

  • Voit näyttää viivaimet valitsemalla hampurilaisvalikosta (Windows) > Näytä tai Näytä (macOS) > Näytä/piilota > Viivaimet ja ruudukot > Viivaimet.
  • Voit näyttää tai piilottaa apulinjat valitsemalla hampurivalikosta (Windows) > Näytä tai Näytä (macOS)Näytä/piilota > Viivaimet ja ruudukot >Apulinjat.

Viivainten ja apulinjojen käyttäminen

  1. Vaakasuoran apulinjan voi luoda vetämällä alas vaakaviivaimesta tai kaksoisnapsauttamalla jotakin pystyviivaimen kohtaa.

    Vaakasuoran apulinjan voi luoda vetämällä oikealle pystyviivaimesta tai kaksoisnapsauttamalla jotakin vaakaviivaimen kohtaa.

  2. Apulinjoja voi siirtää napsauttamalla niitä ja vetämällä sitten haluamaasi sijaintiin.

  3. Jos haluat poistaa apuviivan, valitse se napsauttamalla ja paina sitten Delete-näppäintä.

  4. Voit poistaa kaikki apulinjat napsauttamalla hiiren kakkospainikkeella viivaimen alueelle ja valitsemalla Poista kaikki apulinjat tai Poista apulinjat sivulta.

  5. Jos haluat vaihtaa apulinjojen väriä, siirry hampurilaisvalikkoon > Asetukset (Windows) tai Acrobat> Asetukset (macOS) ja valitse sitten vasemmasta paneelista Yksiköt ja apulinjat. Valitse sitten Apulinjojen värin neliö ja valitse vaihtoehdoista uusi väri.

Objektin korkeuden, leveyden tai alan mittaaminen

Mittaa objekteja -työkalun avulla voi mitata PDF-dokumenttien sisältämien objektien etäisyyksiä ja pinta-aloja. Mittaustyökaluista on hyötyä tarkasteltaessa CAD-piirustuksissa olevien objektien etäisyyksiä ja pinta-aloja. Näiden työkalujen avulla voit lisäksi mitata tiettyjä dokumentin pinta-aloja ennen dokumentin lähettämistä kaupalliseen tulostuspalveluun. Mittaustyökalut ovat käytettävissä Acrobat Readerissa vain, jos PDF-tiedoston tekijä on sallinut tämän.

Mittaustyökalua käytettäessä Mittauksen tiedot -paneelissa näkyy mittaukseen liittyviä tietoja, kuten käytössä oleva mitta, delta-arvot ja skaalaussuhde. Acrobat lisää kommentit ja etäisyydelle, halkaisijalle tai alueelle lasketut arvot.

Mittaustyökalut Acrobatissa
Mittaustyökalut

A. Mittaustyökalurivi B. Elementti mitattavana C. Mittauksen tiedot -paneeli

  1. Valitse Kaikki työkalut -valikosta Mittaa objekti.

    Se näyttää vasemmassa paneelissa Mittaa objekti -työkalut.

  2. Valitse vasemmalla olevasta Mittaa objekti -valikosta Mittaustyökalu.

    Näkyviin tulevat mittaustyökalurivi ja Mittauksen tiedot -paneeli.

  3. Mittaa PDF-dokumentin pinta-alat valitsemalla jokin seuraavista mittaustyypeistä:
    • Mittaa kahden pisteen välinen etäisyys valitsemalla Etäisyystyökalu . Napsauta ensimmäistä pistettä, siirrä osoitin toiseen pisteeseen ja napsauta sitten uudelleen.

    • Mittaa etäisyys usean pisteen välinen etäisyys valitsemalla Kehätyökalu . Napsauta jokaista pistettä, jonka haluat mitata. Kaksoisnapsauta sitten viimeistä pistettä.

    • Mittaa piirtämiesi viivajanojen muodostaman alueen pinta-ala valitsemalla Aluetyökalu . Napsauta jokaista pistettä, jonka haluat mitata. Kun olet napsauttanut vähintään kahta pistettä, päätä pinta-alan mittaus napsauttamalla ensimmäistä pistettä.

  4. Kun mittaat objekteja, tee jompikumpi seuraavista:

    • Kohdista mitta viivan päähän valitsemalla Kohdista polkuihin

    • Jos haluat kohdistaa mitan viivan päätepisteeseen, valitse Kohdista päätepisteisiin

    • Jos haluat kohdistaa mitan viivan keskipisteeseen, valitse Kohdista keskipisteisiin

    • Jos haluat kohdistaa mitan usean viivan leikkauspisteeseen, valitse Kohdista yhtymäkohtiin

    • Voit määrittää mittausviivojen välin 45 asteeksi pitämällä Vaihto-näppäintä painettuna.

    • Kun haluat lopettaa mittaamisen, napsauta kakkospainiketta ja valitse Peruuta mittaus.

    • Voit poistaa mittausmerkinnän valitsemalla sen mittaustyökalulla ja painamalla Delete-näppäintä.

Mittaustyökalun asetukset

Määritä mittaustyökalun asetukset näin: valitse työkalu ja napsauta sitten kakkospainikkeella jotain PDF-tiedoston kohtaa. Näyttöön tulee seuraavat vaihtoehdot:

  • Muuta skaalaussuhdetta ja tarkkuutta  – Skaalaussuhteen (esimerkiksi 3:2) ja mittayksikön muuttaminen piirtoalueilla.
  • Muuta merkintäselitettä – Voit lisätä mittauksen yhteydessä näkyviin tulevan tekstin tai muuttaa tekstiä.
  • Ota mittausmerkinnät pois käytöstä / käyttöön – Kun tämä asetus on käytössä, piirtämäsi mittausviivat lisätään PDF-tiedostoon. Kun tämä asetus ei ole käytössä, mittausviivat poistuvat, kun mittaat jonkin muun objektin tai valitset toisen työkalun.
  • Ota ortografia käyttöön / pois käytöstä – Kun tämä on käytössä, mittausviivat ovat vain ortografisia.
  • Näytä tai piilota viivaimet – Näytä tai piilota sivun vaaka- ja pystyviivaimet.
  • Kohdista sivun sisältöön / Älä kohdista sivun sisältöön – Ota kaikki kohdistukset käyttöön tai pois käytöstä.
  • Vie mittausmerkinnät Exceliin – Tallenna kaikkien mittojen tiedot PDF-tiedostosta CSV-tiedostoon.
  • Asetukset – Avaa mittauksen (2D) asetukset.

Mittauksen oletusasetusten määrittäminen

Muuta kaksiulotteisen mittauksen asetuksia, jos haluat vaikuttaa kaksiulotteisten tietojen mittaustapaan. Voit tehdä tämän siirtymällä kohtaan  > Asetukset, valitsemalla Mittaus (2D) vasemmasta paneelista ja määrittämällä seuraavat asetukset:

  • Käytä dokumentin skaalausta ja mittayksiköitä (jos käytettävissä) – Kun tämä asetus on käytössä, käytetään alkuperäisestä dokumentista, jos sellainen on olemassa, luotuihin yksiköihin perustuvia mittauksia. Poista tämän asetuksen valinta, jos haluat määrittää mittayksiköt manuaalisesti.
  • Käytä ortografisia viivoja – Kun tämä asetus on käytössä, mittausviivat ovat vain ortografisia.
  • Mittausviivan väri – Määrittää piirtämisen aikana näkyvän viivan värin.
  • Ota mittausmerkinnät käyttöön – Kun tämä asetus on käytössä, piirtämäsi mittausviivat lisätään PDF-tiedostoon. Kun tämä asetus ei ole käytössä, mittausviivat poistuvat, kun mittaat jonkin muun objektin tai valitset toisen työkalun. Voit käyttää mittauksen selitteitä tai voit määrittää omat selitteesi.
  • Käytä oletusarvoista johdepituutta (vain etäisyystyökalu) – Kun tätä asetusta ei ole valittu, määrität aina piirtäessäsi etäisyysmittaa viiteviivan pituuden siirtämällä hiirtä.
  • Viivan oletusalku – Määrittää etäisyysmittausten aloitusviivan ulkoasun.
  • Viivan oletusloppu – Määrittää etäisyysmittausten lopetusviivan ulkoasun.
  • Kuvatekstin tyyli (vain etäisyystyökalu) – Määrittää, onko etäisyysmittauksen kuvateksti mittausviivan sisällä vai yläpuolella.
  • Johteen oletuspituus (vain etäisyystyökalu) – Määrittää mittauspisteiden toiselle puolelle ilmestyvän johdeviivan pituuden.
  • Oletusarvoinen johteen jatke viivan yläpuolella (vain etäisyystyökalu) – Määrittää mittausviivan yläpuolelle ilmestyvän johteen jatkeen pituuden.
  • Oletusarvoinen johteen siirtymä viivan pisteistä (vain etäisyystyökalu) – Määrittää mittauspisteiden ja johteen väliin jäävän tyhjän tilan.
  • 2D-kohdistusasetukset – Määritä kohdistustapa. Herkkyys tarkoittaa sitä, kuinka lähellä kohdetta osoittimen täytyy olla. Kohdistusvihjeen väri -asetus määrittää sen viivan värin, joka ilmestyy pidettäessä osoitinta objektin päällä.
Huomautus:

Acrobat Readerin mittauksen oletusarvot koskevat PDF-tiedostoja, joissa kommentointi on käytössä.

Osoittimen koordinaattien näyttäminen

Osoittimen koordinaatit ilmaisevat osoittimen koordinaattisijainnin dokumenttiruudussa. Paikkojen numerointi alkaa dokumentin vasemmasta yläkulmasta. Osoittimen koordinaatit vät myös valitun objektin leveyden ja korkeuden, kun sen kokoa muutetaan.

X- ja Y-koordinaattien tarkasteleminen:

  1. (Windows) Valitse hampurilaisvalikosta > Näytä > Näytä/piilota > Osoittimen koordinaatit.

    (macOS) Valitse Näytä > Näytä/piilota > Osoittimen koordinaatit.

  2. Liikuta hiiriosoitinta, jotta näet x- ja y-koordinaatit.

Osoittimen koordinaattien mittayksikköjen vaihtaminen:

  1. (Windows) Valitse hampurilaisvalikosta > Asetukset.
    (macOS) Valitse Acrobat > Asetukset.

  2. Valitse Asetukset-valintaikkunan vasemmasta paneelista Yksikkö ja apulinjat.

  3. Valitse Sivun ja viivaimen yksiköt ja valitse sitten eri mittayksikkö.

Vaakasuuntaisen skaalauksen muuttaminen

  1. Avaa PDF-tiedosto. Valitse Muokkaa näytön vasemman yläkulman yleispalkista.

  2. Valitse muutettava teksti.

  3. Valitse Vaakasuuntainen skaalaus vasemmasta ruudusta kohdan MUOTOILE TEKSTIÄ alta.
