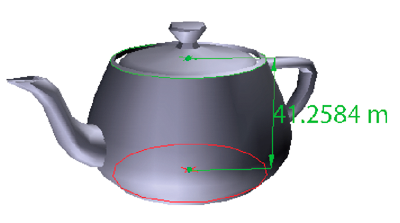

3D-mittaustyökalulla mitataan 3D-malleja. Voit mitata 3D-mallin pisteiden tai reunojen välisiä etäisyyksiä. Kun siirrät osoittimen mallin yli, tietyt pisteet ja reunat muuttuvat korostetuiksi. 3D-mittaustyökalulla voidaan tehdä neljänlaisia mittauksia: kohtisuora etäisyys kahden suoran reunan välillä, lyhin etäisyys kahden pisteen välillä, ympyrämäisten reunojen säde ja kahden reunan (tai kolmen pisteen) välinen kulma.
Voit yhdistää kolmiulotteisuusmittaukset tiettyihin näkymiin. Jos oletusnäkymä on aktiivinen mittaa lisättäessä, ohjelma luo uuden mittausnäkymän. Tämä näkymä lisätään mallipuun näkymähierarkiaan. Mittaus yhdistetään vain tähän näkymään. Mittaus tulee näkyviin näkymän aliobjektina.
Voit tuoda kommentit näkyviin mittauksia tehdessäsi. Nämä kommentit (joita sanotaan myös mittausmerkinnöiksi) säilyvät dokumentin sulkemisen jälkeen.
-
Jos haluat mitata 3D-mallin kahden pisteen välisen etäisyyden, aseta alkupiste napsauttamalla. Siirrä sitten osoitin toisen paikkaan tai reunaan.
Jos haluat mitata pyöreän kuvion kehän, siirrä osoitin kuvion reunalle niin, että se muuttuu ympyrän näköiseksi, ja napsauta kerran.
Luo ja määritä mitan huomautus napsauttamalla objektin taustaa hiiren kakkospainikkeella ja valitsemalla Muuta merkintäselitettä. Kirjoita merkintäselite. Mittaa 3D-malli edellä kuvatulla tavalla. Määritä mittauksen päätepiste napsauttamalla ja määritä sitten mittauksen ja selitteen sijainti napsauttamalla kolmannen kerran.
Tallenna mittaus kommenttina valitsemalla käsityökalu, napsauttamalla mittausta hiiren kakkospainikkeella ja valitsemalla Muunna kommentiksi.
Kun haluat lopettaa mittaamisen, napsauta kakkospainiketta ja valitse Peruuta mittaus.
Voit poistaa mittausmerkinnän valitsemalla sen 3D-mittaustyökalulla ja painamalla Delete-näppäintä.
Huomautus:
Jos haluat tietää, miten kääntö, panorointi, zoomaus ja kohdistus toimivat mitattaessa, napsauta mallia hiiren kakkospainikkeella ja valitse 3D-mittausten suunnistusvihjeitä.
. (Jos kootuille työkaluille on valittu 3D-työkalurivinäkymä, valitse 3D-mittaustyökalu suunnistustyökalun vieressä olevasta ponnahdusvalikosta.)
Pisteidenvälinen 3D-mittaus
Mittaa kahden sijainnin etäisyyden 3D-mallissa. Aseta alkupiste napsauttamalla ja aseta sitten loppupiste tai reuna napsauttamalla uudelleen.
3D-suorakulmamitta
Mittaa kahden reunan välisen etäisyyden suorassa kulmassa ensimmäiseen reunaan nähden.
Jos haluat käyttää yksikkö- ja merkintämittaustyökaluja, valitse 3D-mittaustyökalu ja napsauta sitten mallin sisäpuolta hiiren kakkospainikkeella.
Ota koordinaattinäyttö käyttöön
Näyttää hiiriosoittimen sijaintikoordinaatit Mittauksen tiedot -ikkunassa tai piilottaa ne.
Muuta merkintäselitettä
Kirjoita teksti, jonka haluat näkyvän mittauksen yhteydessä sekä 3D-mallin alueella että Kommentit-välilehdessä. (Ei käytettävissä, jos Mittausmerkintä-asetusta ei ole valittu.)
Poista mittausmerkinnät käytöstä
Valitse tämä, kun haluat tehdä mallissa mittauksia mutta et lisätä niitä dokumenttiin. Mittaukset näkyvät vain niin kauan kuin nykyinen mittaus on aktiivinen. Jos aloitat toisen mittauksen tai vaihdat työkalua, merkintä katoaa.
Älä kohdista 3D-sisältöön
Poistaa käytöstä mahdollisuuden siirtää kohdistin todennäköiseen kohteeseen. Tämä asetus nopeuttaa ohjelmaa suurta mallia käsiteltäessä. Palaamalla 3D-sisältöön kohdistukseen voit varmistaa kolmiulotteisten objektien täsmällisen mittaamisen.
3D-mittauksen suunnistusvihjeet
Avaa valintaikkunan, jossa on lueteltu useiden suunnistustoimintojen pikanäppäimet. Voit käyttää niitä mittaamisen aikana.
Piilota/Näytä Mittauksen tiedot -ikkuna
Mittaustietoikkuna näyttää mallin yksikkö- ja merkintäasetukset. Valitse tämä, kun haluat poistaa ikkunan malli-ikkunasta.
Muuta 3D-mittauksen oletusarvoja, jos haluat vaikuttaa kolmiulotteisten tietojen mittaustapaan. Nämä vaihtoehdot näkyvät Oletusarvot-valintaikkunan Mittaus (3D) -välilehdessä.
Huomautus:
Adobe Acrobat Reader DC:ssä nämä oletusarvot koskevat PDF-tiedostoja, joissa kommentointi on käytössä.
Käytä mallin skaalausta ja yksiköitä (jos käytettävissä)
Näyttää mallin mittayksiköihin perustuvat mittaustulokset, jotka on luotu alkuperäisestä 3D-mallista. Poista tämän asetuksen valinta, jos haluat määrittää mittayksiköt manuaalisesti. Tätä asetusta voidaan muuttaa 3D-mittaustyökalupaletissa.
3D-mittausviivan väri
Määrittää sen viivan värin, joka tulee näkyviin, kun objektia mitataan napsauttamalla tai vetämällä.
3D-kohdistusasetukset
Ottaa kohdistuksen käyttöön ja määrittää, kohdistetaanko osoitin pisteisiin, kaariin, reunoihin, siluetin ääriviivoihin vai sivuihin. Herkkyys tarkoittaa sitä, kuinka lähellä kohdetta osoittimen täytyy olla. Määritä Kohdistusvihjeen väri -asetuksella sen viivan väri, joka tulee näkyviin pidettäessä osoitinta kolmiulotteisen objektin päällä.
