PDF-tiedostojen sisältämien 3D-mallien näyttäminen

Ota selvää, miten voit vaivattomasti tarkastella ja käyttää 3D-malleja Acrobatissa.

Ennen aloittamista

Otamme käyttöön uuden, entistä intuitiivisemman tuotekokemuksen. Jos tässä näkyvä näyttö ei vastaa tuotteen käyttöliittymää, valitse nykyisen käyttökokemuksen ohje.

Uudessa käyttökokemuksessa työkalut ilmestyvät näytön vasempaan reunaan.

Acrobatilla voit tarkastella ja käsitellä huippuluokan 3D-malleja, jotka on tehty ammattitasoisilla CAD- tai mallinnusohjelmilla ja upotettu PDF-tiedostoihin. Voit esimerkiksi näyttää tai piilottaa kolmiulotteisen mallin osia, poistaa kannen ja katsoa sisään tai käännellä osia aivan kuin pitelisit niitä käsissäsi.

Kolmiulotteisen sisällön toiston käyttöönotto PDF-tiedostoissa

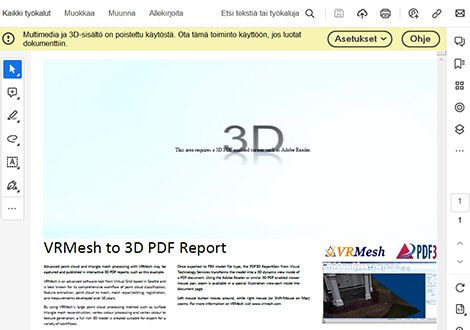

Kun avaat kolmiulotteista sisältöä sisältävän PDF-tiedoston, näet sivun yläosassa keltaisen palkin, jossa lukee Multimedia ja 3D-sisältö on poistettu käytöstä. Ota tämä toiminto käyttöön, jos luotat dokumenttiin.

Voit ottaa dokumentin 3D-sisällön käyttöön ja aloittaa 3D-sisällön toistamisen.

Ota sisältö käyttöön valitsemalla Asetukset oikeasta yläkulmasta. Avattava valikko tulee näkyviin.

Valitse tarpeidesi mukaan Luota tähän tiedostoon vain tämän kerran tai Luota tähän tiedostoon aina.

3D-sisällön ottaminen käyttöön pysyvästi

  1. Paina Ctrl+K (Windows) tai Komento+K (macOS) avataksesi Asetukset.

  2. Valitse Multimedia ja 3DOta multimedian ja 3D-sisällön toisto käyttöön -valintaruutu.

  3. Valitse OK.

3D-sisällön aktivointi PDF-tiedostossa

3D-malli näkyy alkuaan kaksiulotteisena esikatselukuvana.

  1. Avaa 3D-mallin sisältävä PDF-tiedosto.

  2. Valitse 3D-malli Käsi- tai Valitse-työkalulla.

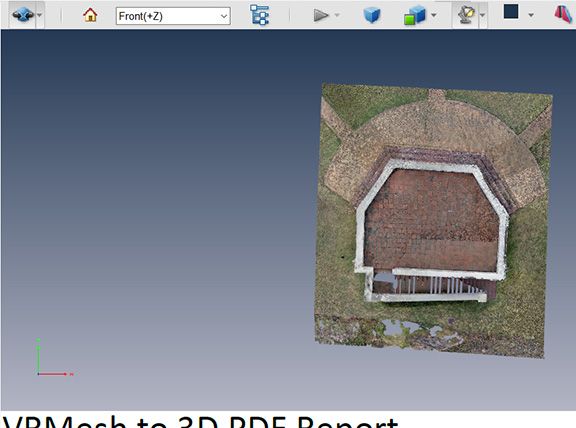

    3D-malli aktivoidaan. Mallin yläpuolelle ilmestyy 3D-työkalurivi.

Nyt voit tehdä toimia 3D-mallillesi tai toistaa siinä animaatioita.

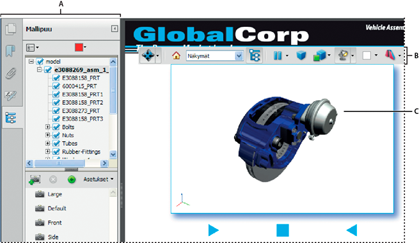

3D-työkalurivin yleiskuvaus

Kun aktivoit 3D-mallin, sen yläpuolella ilmestyy 3D-työkalurivi. Työkalurivin avulla voit zoomata sisään ja ulos sekä kiertää ja liikkua mallissa.

Voit toistaa 3D-mallilla valitsemalla ja vetämällä eri suunnistustyökaluja. Kun liikut mallissa, kuvittele katsovasi 3D-mallia kameran näkökulmasta.

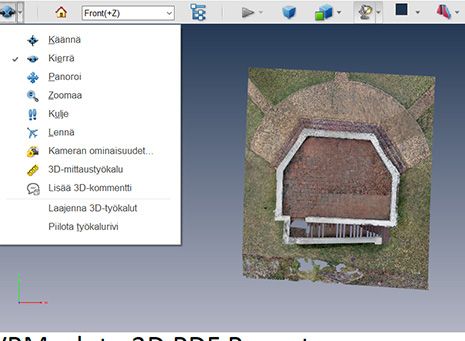

Voit tarkastella muita työkaluja napsauttamalla 3D-työkalurivin oikealla puolella olevaa avattavaa valikkoa.

3D-suunnistustyökalut

kierrä

Kierrä

Kierää 3D-objekteja suhteessa näyttöön. Voit kiertää objektia myös Käsi- tai Valitse-työkalulla. Varmista, että Kierrä-työkalu on valittuna 3D-työkaluriviltä.

kierrä

Pyöritä

Kääntää 3D-mallia kahden kiinteän akselin (x-akseli ja z-akseli) suuntaan 3D-mallissa.

kierrä

Panoroi

 Siirtää mallia vain vaaka- tai pystysuunnassa. Voit panoroida myös Käsi- tai Valitse -työkalulla. Pidä ctrl-näppäintä pohjassa ja vedä.

kierrä

Zoomaa

Työkalu tuo näytöllä näkyviä objekteja lähemmäksi tai kauemmaksi sinusta, kun vedät hiirellä pystysuunnassa. Voit zoomata myös Käsi- tai Valitse-työkalulla pitämällä vaihtonäppäintä painettuna vetämisen aikana.

kierrä

Kävele

Kääntää piirtoaluetta vaaka- tai pystysuunnassa, kun vedetään sivuttaissuunnassa tai pystysuunnassa niin, että korkeustaso säilyy vakiona riippumatta siitä, miten vedetään. Tämä työkalu on hyödyllinen arkkitehtonisissa 3D-malleissa.

Jos haluat muuttaa kävelynopeutta, muuta näytön oletusyksiköitä kohdassa Asetukset > Mittaus (3D) > Käytä mallin skaalausta ja yksiköitä (jos käytettävissä).

kierrä

Lento

 Siirtää mallin poikki säilyttäen pinnan suunnan. Mallin valitseminen ja osoittimen siirtäminen siirtää mallin lähemmäs sinua. Käännä vetämällä osoitinta oikealle tai vasemmalle.

Kun haluat kääntää kameranäkymää, napsauta hiiren ykköspainiketta 3D-ikkunassa ja vedä hiirtä. Jos haluat palauttaa kameran aloitussuuntaan, siirrä hiiri takaisin ensiksi napsautettuun pisteeseen.

Voit siirtyä nopeasti eteen- tai taaksepäin kameranäkymän suunnassa käyttämällä hiiren vierityspainiketta. Tästä toiminnosta on hyötyä, jos et enää tiedä mallin sijaintia tai jos törmäät pintaan.

kierrä

Kameran ominaisuudet

 Määrittää kameran kulman, kohdistuksen ja muut ominaisuudet, jotka määrittävät linssin, jonka läpi 3D-mallia tarkastellaan. Kameran ominaisuudet ovat näkymän komponentteja, mutta ne määritetään erikseen.

kierrä

3D-mittaustyökalu

Mittaa 3D-mallin osien kokoja ja etäisyyksiä.

3D-työkalurivin näkymäsäätimet

kierrä

Oletusnäkymä

Valitsee 3D-mallin esimääritetyn zoomaus-, panorointi-, kääntö- ja projisointitilan. Voit valita jonkin toisen näkymän oletusnäkymäksi käyttämällä mallipuun Näkymä-ruudun Asetukset-valikkoa. Voit valita jonkin muun näkymän oletusnäkymäksi myös 3D-työkalurivin Näkymät-valikon Näkymien hallinta -komennolla.

Jos objekti katoaa näkyvistä, olet ilmeisesti kääntänyt kameran poispäin objektista. Voit palauttaa objektin näkyviin napsauttamalla 3D-työkalurivin Oletusnäkymä-kuvaketta.

Näkymät-valikko

Valikossa on lueteltu nykyiselle 3D-mallille määritetyt näkymät.

kierrä

Näytä tai piilota Mallipuu

Näyttää ja piilottaa Mallipuun. Mallipuun avulla voidaan piilottaa ja näyttää 3D-mallin osia.

kierrä

Toista/Pysäytä animaatio

 Toistaa tai pysäyttää JavaScript-animaation. Toista/pysäytä animaatio -ponnahdusvalikosta avautuu liukusäädin, jota edestakaisin vetämällä voit siirtyä animaatiosarjan eri kohtiin.

kierrä

Käytä Ortografista projektiota/Perspektiiviprojektiota

 Valitsee vuorotellen kolmiulotteisen objektin perspektiiviprojektion tai ortografisen projektion.

kierrä

Mallin hahmontamistila

Määrittää 3D-muodon ulkoasun. Kuvitetut ohjeet löytyvät kohdasta Esimerkkejä mallinmuodostustiloista.

kierrä

Ota ylimääräinen valaisu käyttöön

 Luettelee valaistustehosteet, jotka ovat käytettävissä 3D-mallin valaistuksen parantelemiseen. Valitse haluamasi visuaaliset tehosteet kokeilemalla.

kierrä

Taustaväri

Avaa värimuokkaimen, josta voit valita värin 3D-objektia ympäröivälle tilalle.

kierrä

Näytä tai piilota läpileikkaus

 Näyttää tai piilottaa objektin läpileikkaukset. Avaa Läpileikkauksen ominaisuudet -valintaikkuna napsauttamalla ponnahdusvalikkoa. Lisätietoja on kohdassa Läpileikkausten luominen.

Lisää Multimedia-/3D-kommentti

 Mahdollistaa tarralapun lisäämisen mihin tahansa 3D-mallin kohtaan. Tarralappu säilyy näkymässä. Lue 3D-rakenteiden kommentointi PDF-tiedostoissa.

3D-asetukset

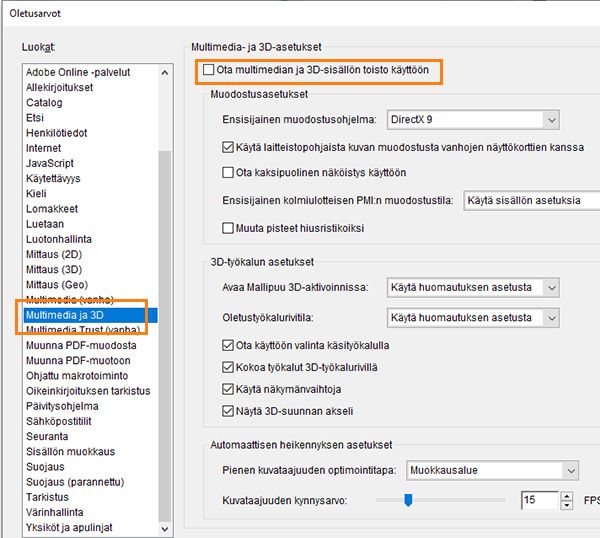

Asetukset -valintaikkunan Multimedia ja 3D -paneelissa voit hallita 3D-työkalurivin ja Mallipuun oletustapaista esitystapaa. Voit myös määrittää oletushahmontimen ja valita, sallitaanko animaatiot.

Multimedia- ja 3D-asetukset

Multimedian ja 3D-sisällön toiston ottaminen käyttöön

PDF-tiedostojen 3D-sisältö on oletusarvoisesti poistettu käytöstä mahdollisten tietoturvahaavoittuvuuksien vuoksi. Saat 3D-sisällön toiston käyttöön valitsemalla Multimedia ja 3D -paneelista asetuksen "Ota 3D-sisällön toisto käyttöön".

Hahmontajan asetukset

Ensisijainen muodostusohjelma

Määrittää suorituskykyyn ja laatuun vaikuttavan hahmonninmoduulin Multimedia ja 3D -oletusarvot -asetuksista. Voit valita DirectX® - tai OpenGL-vaihtoehdon nopeampaan hahmonnukseen, joka käyttää näytönohjaimen grafiikkapiiriä. Jos valitset Ohjelmisto-vaihtoehdon, hahmontaminen kestää kauemmin, mutta sen kesto on lähempänä hahmontamisen kestoa alkuperäisessä mallin muodostaneessa sovelluksessa.

Laitteistohahmonnuksen ottaminen käyttöön vanhoilla videokorteilla

Ottaa laitteistokiihdytyksen pakotetusti käyttöön, vaikka näytönohjain ei tukisi pikselivarjostusta.

Ota kaksipuolinen näköistys käyttöön

Valitse tämä asetus, jos haluat hahmontaa mallin molemmat puolet. Jos poistat tämän asetuksen valinnan, vain käyttäjää päin oleva puoli hahmonnetaan, mikä säästää aikaa ja tilaa.

Ensisijainen 3D-PMI:n hahmonnustila

Määrittää muodostuksen PMI-tilan. Valitse jokin seuraavista vaihtoehdoista:

  • Käytä sisällön asetuksia: PMI:n hahmontamisessa käytetään kunkin PMI:n asetusta, jotta voidaan päättää, käyttääkö se Z-puskuria.
  • Hahmonna 3D-PMI aina mallin eteen: PMI:n hahmontaminen jättää Z-puskurin huomiotta tiedoston asetuksista huolimatta.
  • Hahmonna 3D-PMI aina Z-puskuria käyttäen: PMI:n hahmonnuksessa käytetään aina Z-puskuria tiedoston asetuksista riippumatta.

3D-työkalun asetukset

Avaa mallipuu 3D-aktivoinnissa

Määrittää, näytetäänkö mallipuu, kun 3D-malli aktivoidaan. Jos haluat käyttää asetusta, jonka tekijä määritti lisätessään 3D-mallin PDF-tiedostoon, valitse Käytä huomautuksen asetusta.

Työkalurivin oletustila

Määrittää, näkyykö 3D-työkalurivi, kun 3D-malli aktivoidaan. Jos haluat käyttää asetusta, jonka tekijä määritti lisätessään 3D-mallin PDF-tiedostoon, valitse Käytä huomautuksen asetusta.

Valinnan ottaminen käyttöön Käsi-työkalulla

Sallii käyttäjän valita ja korostaa 3D-mallin osia käsityökalulla. Jos tätä asetusta ei ole valittu, valitse objekti objektitietotyökalulla (Työkalut > Vuorovaikutteiset objektit > Valitse objekti).

Kokoa 3D-työkalurivin työkalut

Kun tämä vaihtoehto on valittuna, käsittely- ja siirtymistyökalut sijoitetaan kääntötyökalun alle, mikä lyhentää 3D-työkaluriviä.

Käytä näkymänvaihtoja

Joissakin 3D-malleissa on animoituja vaihtoja näkymien välillä. Poista tämän asetuksen valinta, jos et halua nähdä näitä kolmiulotteisia animaatioita.

Näytä 3D-suunnan akseli

Näyttää tai piilottaa näkymään kuuluvan akselin, joka ilmaisee 3D-näkymän nykyisen suunnan.

Automaattisen heikennyksen asetukset

Pienen kuvataajuuden optimointitapa

Määrittää, mitä monimutkaisten mallien animaatioille tapahtuu, kun kuvataajuus pienenee. Ei mitään -asetus säilyttää animaatiot. Kuvataajuus jää pieneksi. Muokkausalue näyttää osien sijasta niitä ympäröivät kolmiulotteiset tasot, jotta kuvataajuus pysyy suurena. Pudota objektit -asetus jättää jotkin mallin osista näyttämättä, jotta kuvataajuus pysyy suurena.

Kuvataajuuden kynnysarvo

Määrittää vähimmäiskuvataajuuden. Vedä liukusäädintä tai kirjoita luku arvoruutuun. Jos kuvataajuus muuttuu määritettyä raja-arvoa pienemmäksi, Pienen kuvataajuuden optimointitapa -asetus otetaan käyttöön.
