Recursos y descripción general de las herramientas de posición libre

Utilice las herramientas de posición libre para agregar rápidamente movimiento natural a imágenes raster y gráficos vectoriales, incluidas imágenes fijas, formas y caracteres de texto.

Nota:

Aunque las herramientas de posición libre funcionan con un efecto (el efecto Posición libre), rara vez necesitará aplicar el efecto mediante el menú Efecto o el panel de Efectos y Ajustes predeterminados. Utilice las herramientas Posición libre del panel Herramientas para aplicar y trabajar directamente con el efecto en los paneles Capa o Composición.

El efecto Posición libre funciona deformando parte de una imagen en función de las posiciones de bordes que usted sitúe y desplace. Estos bordes definen qué partes de la imagen se deben mover, qué partes deben permanecer rígidas y qué partes deben quedar delante cuando las partes se superponen.

Cada herramienta de posición libre se utiliza para colocar y modificar una clase específica de posición:

Herramienta de ubicación de posición libre

Utilice esta herramienta para colocar y mover ubicaciones de Deformación.

Herramienta de superposición de posición libre

Utilice esta herramienta para colocar las ubicaciones de Superposición, que indican qué partes de una imagen deben aparecer delante de otras cuando la distorsión provoca que unas partes de la imagen se superpongan a otras.

Herramienta Estirado de Posición libre

Utilice esta herramienta para colocar las ubicaciones estirado, que endurecen partes de la imagen para que se distorsionen menos.

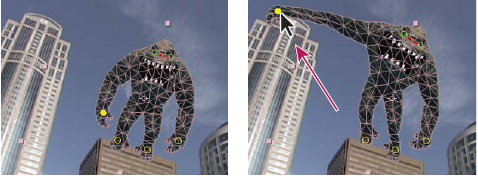

Malla creada colocando posiciones de Deformación (izquierda) y como resultado de arrastrar una posición de Deformación
Malla creada colocando posiciones de Deformación (izquierda) y como resultado de arrastrar una posición de Deformación

Cuando coloca el primer borde, la zona dentro de un contorno se divide automáticamente en una malla de triángulos. Un contorno solo es visible cuando el efecto Posición libre ha sido aplicado y un puntero de herramienta Posición libre se encuentra sobre el área que define el contorno. (Consulte Cómo el efecto Posición libre crea contornos). Cada parte de la malla está también asociada a los píxeles de la imagen, para que los píxeles se muevan con la malla.

Nota:

Para mostrar la malla, seleccione Mostrar en el panel Herramientas.

Cuando se mueva uno o más bordes de Deformación, la malla cambia de forma para acomodar este movimiento, mientras mantiene la malla general lo más rígida posible. El resultado es que un movimiento en una parte de la imagen produce movimiento natural y como real en otras partes de la imagen.

Por ejemplo, si coloca ubicaciones de Deformación en los pies y manos de una persona y luego mueve una de las manos para hacerla saludar, el movimiento en el brazo correspondiente será amplio, pero el movimiento en la muñeca será leve, como en el mundo real.

Si solo se selecciona un borde de Deformación animado, sus fotogramas clave de Posición son visibles en los paneles Composición y Capa como un trazado de movimiento. Puede trabajar con estos trazados de movimiento a la vez que trabaja con otros trazados de movimiento, lo que incluye el ajuste de fotogramas clave para que se desplace a través del tiempo (consulte Suavizado del movimiento con fotogramas clave itinerantes).

Puede tener varias mallas en una capa. Esto es útil para deformar varias partes de una imagen de forma individual, como caracteres de texto, así como para deformar varias instancias de la misma parte de una imagen, cada una con una deformación diferente.

La malla original, sin distorsión, se calcula en el fotograma actual en el tiempo en el que aplique el efecto. La malla no cambia para acomodar el movimiento en una capa basada en material de archivo de movimiento, ni se actualiza si se sustituye un elemento de material de archivo de origen de capa.

Nota:

No anime la posición ni la escala de una capa rasterizada continuamente con transformaciones de capa si también anima la capa con las herramientas de posición libre. El orden de procesamiento para las capas rasterizadas continuamente (como las capas de forma y de texto) es diferente del de las capas de rasterización. Puede componer previamente la capa de forma y utilizar las herramientas de posición libre en la capa de precomposición o, si lo prefiere, puede usar las herramientas de posición libre para transformar las formas dentro de la capa (consulte Orden de procesamiento y contraer transformaciones y Rasterizar de forma continua una capa que contiene gráficos vectoriales).

El movimiento creado por las herramientas Posición libre lo muestrea el desenfoque de movimiento si está habilitado el desenfoque de movimiento para la capa y la composición, aunque el número de muestras utilizado es la mitad del valor especificado por el valor Muestras por fotograma. (Consulte Desenfoque de movimiento).

Nota:

Puede utilizar expresiones para vincular las posiciones de las ubicaciones de Deformación para los datos de seguimiento del movimiento, fotogramas clave de amplitud de audio u otras expresiones.

Recursos en línea sobre herramientas de posición libre

Aharon Rabinowitz incluye un tutorial en el sitio web Creative COW, que muestra una forma creativa de utilizar las herramientas de posición libre con un generador de objetos para simular la circulación de aire sobre un coche.

Robert Powers proporciona un tutorial de vídeo en el sitio web Slippery Rock NYC (en inglés) que muestra el uso de las herramientas de asociación y Posición libre para animar a un personaje.

Dave Scotland proporciona un tutorial de vídeo en el sitio web CG Swot (en inglés) que muestra cómo crear una animación de personaje en bucle utilizando las herramientas de Posición libre.

Kert Gartner incluye un tutorial de vídeo en el sitio web VFX Haiku que muestra cómo añadir movimiento orgánico en imágenes utilizando el método de expresión wiggle en los bordes de posición libre.

Daniel Gies proporciona una serie detallada de tutoriales de vídeo en los que demuestra el uso de la cinemática inversa y las herramientas de posición libre para construir y animar un personaje.

Animación manual de una imagen con las herramientas de Posición libre

El definidor del cronómetro se define automáticamente en la propiedad Posición de una ubicación de Deformación en cuanto se crea el borde. Por eso, que un fotograma clave se defina o modifique cada vez que se cambia la ubicación de una posición de Deformación. Esto es distinto de la mayoría de propiedades de After Effects, para las que hay que ajustar el definidor del cronómetro explícitamente agregando un fotograma clave o una expresión para animar cada propiedad. La autoanimación de los bordes de Deformación hace conveniente agregarlos y animarlos en el panel Composición o panel Capa, sin manipular las propiedades en el panel Línea de tiempo.

  1. Seleccione la capa que contiene la imagen que se quiere animar.
  2. Mediante la Herramienta de ubicación de posición libre , realice alguna de las acciones siguientes en el panel Composición o en el panel Capa:
    • Haga clic en un píxel no transparente de una capa de rasterización para aplicar el efecto de posición libre y crear una malla para el contorno creado por Trazado automático del canal alfa de la capa.

    • Haga clic en un trazado cerrado en una capa vectorial para aplicar el efecto Posición libre y crear una malla para el contorno definido por dicho trazado.

    • Haga clic dentro de una máscara cerrada desbloqueada para aplicar el efecto Posición libre y crear una malla para el contorno definido por el trazado de máscara.

    • Haga clic fuera de todos los trazados cerrados en una capa vectorial para aplicar el efecto Posición libre sin crear una malla. Los contornos se crean para trazados sobre la capa, aunque un contorno solo es visible cuando hay un puntero de la herramienta Posición libre sobre el área definida por el contorno. Sitúe el puntero sobre el área encerrada en un trazado para ver el contorno en el que se creará una malla si hace clic sobre ese punto (consulte Cómo el efecto Posición libre crea contornos). Haga clic dentro de un contorno para crear una malla.

    Se ha situado una ubicación de Deformación donde usted hizo clic para crear la malla.

    Nota:

    Si una imagen es demasiado completa para que el efecto Posición libre genere una malla con el valor Triángulo actual, aparece un mensaje "Fallo en la Generación de malla" en el panel Información. Aumente el valor Triángulo en el panel Herramientas y reinténtelo.

  3. Haga clic en uno o más puntos del contorno para añadir más bordes de Deformación.

    Utilice los menos bordes posibles para obtener el resultado deseado. La deformación natural que ofrece el efecto Posición libre se puede perder si sobrelimita la imagen. Simplemente agregue bordes a las partes de la figura que sepa que desea controlar. Por ejemplo, al animar a una persona que está saludando, agregue un borde a cada pie para mantenerlo en el suelo y un borde a la mano que saluda.

  4. Vaya a otro punto en el tiempo en la composición y desplace la posición de uno o más bordes de Deformación arrastrándolos en los paneles Composición o Capa con la Herramienta de ubicación de posición libre. Repita este paso hasta que haya completado la animación.

Puede modificar los trazados de movimiento de la posición de Deformación con las mismas técnicas que utiliza para modificar otros trazados de movimiento.

Nota:

After Effects ya no dibuja un relleno coloreado para el área de la capa original al pasar el ratón con la herramienta Ubicación de posición libre.

Grabar la animación esbozando el movimiento con la Herramienta de ubicación de posición libre

Puede esbozar el trazado de movimiento de uno o más bordes Deformación en tiempo real (o a la velocidad que usted especifique) de la misma manera que puede esbozar el trazado de movimiento de una capa mediante Esbozo del movimiento.

Si su composición contiene audio, puede esbozar el movimiento junto con el audio.

Antes de empezar a grabar el movimiento, quizá desee configurar los ajustes para la grabación. Para abrir el cuadro de diálogo Opciones de grabación de posición libre, haga clic en las Opciones de grabación del panel Herramientas.

Velocidad

La proporción de la velocidad del movimiento grabado respecto a la velocidad de reproducción. Si la Velocidad es 100%, el movimiento está siendo reproducido a la velocidad a la que fue grabado. Si la Velocidad es superior a 100%, el movimiento se reproduce más despacio de como fue grabado.

Suavizado

Defina este valor más alto para quitar más fotogramas clave extraños del trazado de movimiento mientras se dibuja. Si se crean menos fotogramas clave el movimiento se suaviza.

Utilice la Deformación borrador

El contorno distorsionado que se muestra durante la grabación no tiene en cuenta los bordes Estirado. Esta opción puede mejorar el rendimiento de una malla compleja.

Nota:

Este procedimiento da por hecho que ha colocado ya ubicaciones de Deformación en el objeto que desea animar. Para más información sobre la colocación de las ubicaciones de Deformación, consulte Animar manualmente una imagen con las herramientas de Posición libre.

  1. Seleccione uno o más bordes de Deformación.
  2. Vaya al punto en el tiempo en el que empezar a grabar movimiento.
  3. En el panel Composición o en el panel Capa, mantenga presionada la tecla Ctrl (Windows) o Comando (Mac OS) para activar la herramienta Esbozo de posición libre. Mantenga presionada la tecla Ctrl (Windows) o Comando (Mac OS) mientras arrastra los bordes para animar.

    La grabación del movimiento comienza cuando haga clic para comenzar el arrastre. La grabación finaliza cuando suelta el botón del ratón.

    El color del contorno de la malla para la que se está esbozando el movimiento es el mismo que el color del borde (amarillo). Los contornos de referencia, para otras mallas en la misma capa, son del color de la etiqueta de la capa.

    El indicador de tiempo actual vuelve al momento en el que comenzó la grabación para que pueda repetir la operación de grabación con más ubicaciones de Deformación o repetirla con las mismas posiciones.

Puede modificar los trazados de movimiento de la posición de Deformación con las mismas técnicas que utiliza para modificar otros trazados de movimiento. El trazado de movimiento de una posición solo se muestra si es la única posición seleccionada.

Nota:

Intente crear varias mallas duplicadas y trazar movimiento para cada malla. Cuando tenga varias mallas en la misma instancia del efecto Posición libre, puede esbozar movimiento para una malla mientras ve los contornos de referencia de las otras, lo que le permite seguir sus movimientos, de manera general o precisa.

Cómo el efecto Posición libre crea contornos

Cuando se crea una Malla de posición libre, sus límites se determinan mediante un contorno, que puede estar definido por cualquiera de los siguientes tipos de trazados cerrados:

  • Un trazado de máscara desbloqueada

  • Un trazado de forma en una capa de forma

  • Un contorno de carácter de texto

Si una capa no tiene máscaras, formas ni caracteres de texto desbloqueados cuando se aplica el efecto de posición libre, utilizará el Trazado automático para crear trazados desde el canal alfa. El efecto de posición libre solo utiliza estos trazados para determinar contornos y no aparecerán como máscaras en la capa. Si una capa es una capa de rasterización sin canal alfa, el resultado es un único trazado rectangular alrededor de los límites de la capa. Para una imagen compleja, o para configurar los ajustes de autotrazo, utilice autotrazo antes de utilizar las herramientas Posición libre. (Consulte Creación de una máscara partir de un canal mediante Trazado automático.)

Un carácter de texto que consiste en varios trazados cerrados separados (como la letra i) se considera como varios trazados separados.

El trazo de una forma o carácter de texto no se utiliza para determinar contornos; solo se utiliza el trazado. Para englobar un trazo dentro de una malla creada a partir de tales elementos, aumente el valor de Expansión. El valor predeterminado de 3 píxeles para Expansión engloba un trazo que se extiende 3 píxeles o más de su trazado.

Nota:

Aplique trazos de pintura a una capa mediante la herramienta Pincel con la opción Pintar sobre transparente. Pintar con esta opción seleccionada crea una capa de rasterización solo con los trazos de pintura, definida por un canal alfa. Puede utilizar las herramientas Posición libre para animar los trazos de pintura. No utilice una máscara en la capa.

Si varias máscaras, formas o caracteres se superponen en la misma capa, se crea un contorno de la unión de las formas, los caracteres o las máscaras superpuestas. Si una máscara se superpone a un carácter o a una forma, se crean contornos para el carácter o la forma enteros, para la porción del carácter o la forma que está dentro de la máscara y para la misma máscara.

Nota:

Para distorsionar varios caracteres o formas separados como un objeto, rodee los objetos individuales con una máscara (con el modo máscara definido en Ninguno) y utilice el trazado de máscara como el contorno con el que crear la malla. Puede eliminar la máscara tras haber creado la malla.

Si ya se ha aplicado el efecto Posición libre sobre una capa, los contornos aparecen con un resaltado amarillo cuando se desplaza un puntero de herramienta Posición libre sobre ellos. Puede seleccionar el contorno en el que colocar un borde inicial para crear una malla. Se crea una malla cada vez que hace clic dentro de un contorno con la herramienta Posición libre.

Si aún no se ha aplicado el efecto Posición libre a una capa, aún no se han calculado los contornos para dicha capa. Cuando hace clic, el efecto Posición libre calcula los contornos y determina si ha hecho clic dentro de un contorno. Si es así, crea una malla definida por el contorno dentro del cual usted hizo clic. Si no, puede desplazar el puntero alrededor de la capa para seleccionar el contorno en el que colocar la posición y crear una malla. Si mueve el puntero en la capa, podrá ver los contornos de varios objetos y seleccionar los que desee utilizar para crear una malla.

Contorno para la unión de dos trazados de forma, indicados por un resaltado amarillo, visible porque el puntero de la herramienta Posición libre se encuentra dentro del área definida por el contorno.
Contorno para la unión de dos trazados de forma, indicados por un resaltado amarillo, visible porque el puntero de la herramienta Posición libre se encuentra dentro del área definida por el contorno.

Trabajo con ubicaciones de posición libre y la malla de distorsión

  • Para mostrar la malla para el efecto Posición libre, seleccione Mostrar en la sección de opciones del panel Herramientas.
  • Para seleccionar o desplazar un borde, haga clic sobre él o arrástrelo con la herramienta Desplazamiento . Para activar la herramienta Desplazamiento, sitúe el puntero sobre un borde mientras está activa la herramienta Selección o la herramienta Posición libre correspondiente.
  • Para seleccionar varios bordes, haga clic con la tecla Mayús presionada o utilice la herramienta Cuadro de selección para arrastrar un cuadro de selección en torno a ellos. Para activar la herramienta Cuadro de selección, sitúe el puntero para una herramienta Posición libre fuera de todas las mallas y contornos o mantenga presionada la tecla Alt (Windows) u Opción (Mac OS).
  • Para seleccionar todos las ubicaciones de una clase (Deformación, Estirado o Superponer) seleccione un borde de esa clase y presione Ctrl+A (Windows) o Comando+A (Mac OS).
  • Para eliminar los bordes seleccionados, presione la tecla Eliminar. Si la posición tiene varios fotogramas clave, y solo está seleccionado el fotograma clave en el tiempo actual, si pulsa Eliminar se eliminará solo ese fotograma clave; si pulsa otra vez Eliminar, se eliminará la posición.
  • Para restablecer los bordes de Deformación a sus ubicaciones originales en el tiempo actual, haga clic en Restablecer para el efecto Posición libre en los paneles Línea de tiempo o Controles de efecto. Para quitar todos bordes y mallas de una instancia del efecto Posición libre, haga otra vez clic en Restablecer.

Nota:

A veces, puede que desee animar una imagen desde una posición inicial, a través de una posición intermedia, y de vuelta a la posición inicial. En lugar de arrastrar manualmente los bordes otra vez a su posición inicial al final de la animación, sitúe el indicador de tiempo actual en el tiempo final y haga clic en Restablecer. Solo se restablecerán los fotogramas clave en el tiempo actual.

  • Para aumentar o disminuir el número de preestablecidos utilizados en una malla, modifique el valor preestablecido en la sección de opciones del panel Herramientas o en el panel Línea de tiempo. Si modifica el valor preestablecido, se definirá el valor para la malla seleccionada o, si no se selecciona ninguna malla, define el valor para las mallas creadas posteriormente.

Un número mayor de preestablecidos produce resultados más suaves, pero tarda más en procesarse. Los objetos pequeños, como los caracteres de texto, normalmente se distorsionan bien con solo 50 triángulos, mientras que una figura grande puede necesitar 500. El número de triángulos utilizados puede no coincidir exactamente con el valor Triángulo; este valor es solo un objetivo.

  • Para expandir la malla más allá del contorno original, aumente la propiedad Expansión en la sección de opciones del panel Herramientas o del panel Línea de tiempo. Si modifica el valor Expansión, se definirá el valor para la malla seleccionada o, si no se selecciona ninguna malla, define el valor para las mallas creadas posteriormente. La expansión de la malla es útil para englobar el trazo.
  • Para duplicar un objeto mediante la Herramienta de ubicación de posición libre, haga clic dentro del contorno original. Esto creará una nueva malla, con su propia copia de los píxeles desde el interior del contorno original. También puede duplicar un grupo de Malla en el panel Línea de tiempo para obtener el mismo resultado, lo que a veces es más fácil que hacer clic dentro del contorno original sin hacer clic en la malla para crear una posición.

Controles Superponer de posición libre

Cuando distorsione una parte de una imagen, quizá desee controlar qué partes de la imagen aparecerán delante de otras partes. Por ejemplo, puede que desee mantener un brazo delante de la cara mientras lo hace saludar. Utilice la herramienta de superposición de posición libre para aplicar bordes de Superposición a las partes de un objeto para las que desee controlar la profundidad aparente.

Se aplican las ubicaciones Superponer de posición libre al contorno original, no a la imagen deformada.

La distorsión no deseada en la figura (arriba a la izquierda) se evita con la posición Estirado (arriba a la derecha y abajo a la izquierda)

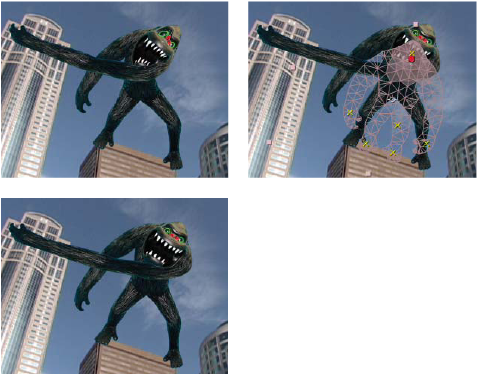

Borde de Superposición con valor Al frente negativo (arriba), y borde de Superposición con valor Al frente positivo (abajo).

Cada borde de Superposición tiene las siguientes propiedades:

Al frente

La aparente proximidad al visor. La influencia de los bordes Superponer es acumulativa, lo que significa que los valores Al frente se agregan de manera acumulada en los lugares de la malla donde sus alcances se superponen. Puede utilizar valores Al frente negativos para cancelar la influencia de otro borde de Superposición en una ubicación específica.

Un área de la malla que no recibe la influencia de los bordes de superposición tiene un valor de delante implícito de 0. El valor predeterminado de un nuevo borde de superposición es de 50.

Nota:

Al animar el valor de delante, por lo general debe utilizar fotogramas clave Mantener. Generalmente no se desea la interpolación gradual de un elemento que se encuentra delante de otro.

Alcance

A qué distancia del borde Superponer se extiende su influencia. La influencia termina abruptamente; no disminuye gradualmente con la distancia desde el borde. El alcance viene indicado visualmente por un relleno en las partes afectadas de la malla. El relleno es oscuro si Al frente es negativo; el relleno es claro si Al frente es positivo.

Controles Estirado de Posición libre

Cuando distorsione una parte de una imagen, quizá desee impedir que otras imágenes se distorsionen. Por ejemplo, quizá desee conservar la rigidez de un brazo mientras mueve una mano para hacerla saludar. Utilice el control Estirado de Posición libre para aplicar bordes de Estirado a la parte del objeto que desee mantener rígida.

Las ubicaciones de Estirado de Posición libre se aplican al contorno original, no a la imagen deformada.

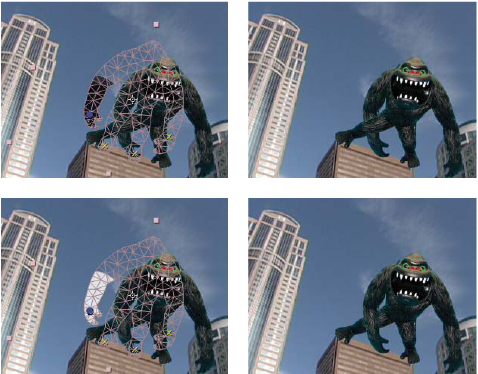

La distorsión no deseada en la figura (arriba a la izquierda) se evita con la posición Estirado (arriba a la derecha y abajo a la izquierda)
La distorsión no deseada en la figura (arriba a la izquierda) se evita con la posición Estirado (arriba a la derecha y abajo a la izquierda)

Cada borde Estirado tiene las propiedades siguientes:

Cantidad

La fuerza del agente endurecedor. La influencia de los bordes Estirado es acumulativa, lo que significa que los valores de Cantidad se agregan en los lugares de la malla donde los alcances se superponen. Puede utilizar valores de Cantidad negativos para cancelar la influencia de otro borde Estirado en una ubicación específica.

Nota:

Si observa que la imagen se rompe cerca de un borde de Deformación, utilice un borde de Estirado con un valor de Cantidad muy pequeño (menos de 0,1) cerca del borde de Deformación. Los valores de cantidad pequeños son buenos para mantener la integridad de la imagen sin introducir mucha rigidez.

Alcance

A qué distancia del borde Estirado se extiende su influencia. La influencia termina abruptamente; no disminuye gradualmente con la distancia desde el borde. El Alcance viene indicado visualmente por un relleno leve en las partes afectadas de la malla.

Además de animar imágenes fijas, puede utilizar el efecto Posición libre sobre una capa con material de archivo de movimiento como origen. Por ejemplo, puede distorsionar el contenido de todo el fotograma de composición para coincidir con el movimiento de un objeto dentro del fotograma. En este caso, considere crear una malla para toda la capa, utilizando los límites de capa como el contorno, y utilizando la herramienta Estirado de Posición libre alrededor de los bordes para impedir la distorsión de los bordes de la capa.
