Hier erfahren Sie, wie Sie Pfade mit verschiedenen in Illustrator verfügbaren Tools bearbeiten, umformen, glätten und vereinfachen können.

Auswählen von Pfaden, Segmenten und Ankerpunkten

Bevor Sie die Form eines Pfades verändern oder einen Pfad bearbeiten, müssen Sie die Ankerpunkte, Segmente oder eine Kombination daraus auswählen.

Auswählen von Ankerpunkten

Führen Sie einen der folgenden Schritte durch:

  • Wenn die Punkte angezeigt werden, klicken Sie mit dem Direktauswahl-Werkzeug  darauf, um sie auszuwählen. Klicken Sie bei gedrückter Umschalttaste, um mehrere Punkte auszuwählen.
  • Wählen Sie das Direktauswahl-Werkzeug aus und ziehen Sie einen Rahmen um die Ankerpunkte. Ziehen Sie den Mauszeiger bei gedrückter Umschalttaste um zusätzlich auszuwählende Ankerpunkte.
  • Sie können Ankerpunkte ausgewählter oder nicht ausgewählter Pfade auswählen. Bewegen Sie das Direktauswahl-Werkzeug in einer vergrößerten Ansicht über den Ankerpunkt, bis der Zeiger bei nicht ausgewählten Pfaden auf ein leeres Quadrat oder bei ausgewählten Pfaden auf ein ausgefülltes Quadrat zeigt, und klicken Sie anschließend auf den Ankerpunkt. Klicken Sie bei gedrückter Umschalttaste, um weitere Ankerpunkte auszuwählen.
  • Wählen Sie das Lasso-Werkzeug  aus und ziehen Sie um die Ankerpunkte. Ziehen Sie den Mauszeiger bei gedrückter Umschalttaste um zusätzlich auszuwählende Ankerpunkte.

Auswählen von Pfadsegmenten

Führen Sie einen der folgenden Schritte durch:

  • Wählen Sie das Direktauswahl-Werkzeug  aus und klicken Sie maximal zwei Pixel vom Segment entfernt auf einen Bereich oder ziehen Sie ein Auswahlrechteck über einen Teil des Segments. Halten Sie die Umschalttaste gedrückt und wählen Sie weitere Segmente durch Klicken oder Ziehen aus.
  • Wählen Sie das Lasso-Werkzeug  aus und ziehen Sie um einen Teil des Pfadsegments. Ziehen Sie den Mauszeiger bei gedrückter Umschalttaste um zusätzlich auszuwählende Pfadsegmente.

Auswählen aller Ankerpunkte und -segmente in einem Pfad

  • Wählen Sie das Direktauswahl-Werkzeug oder das Lasso-Werkzeug aus.
  • Ziehen Sie um den ganzen Pfad herum.

Wenn der Pfad ausgefüllt ist, können Sie auch mit dem Direktauswahl-Werkzeug in den Pfad klicken, um alle Ankerpunkte auszuwählen.

Kopieren eines Pfades

Wählen Sie einen Pfad oder ein Segment mit dem Auswahl-Werkzeug oder Direktauswahl-Werkzeug aus und führen Sie dann einen der folgenden Schritte aus:

  • Benutzen Sie die Standard-Menüfunktionen, um Pfade innerhalb von Anwendungen oder zwischen Anwendungen zu kopieren und einzufügen.
  • Halten Sie Alt (Windows) oder Option (macOS) gedrückt und ziehen Sie den Pfad an die gewünschte Position.

Hinzufügen und Löschen von Ankerpunkten

Durch Ankerpunkte erhalten Sie mehr Kontrolle über einen Pfad bzw. können einen offenen Pfad verlängern. Sie sollten jedoch nicht unnötig viele Punkte hinzufügen, da der Pfad dadurch komplex wird. Ein Pfad mit weniger Punkten lässt sich leichter bearbeiten, anzeigen und ausdrucken. Sie können die Komplexität eines Pfades reduzieren, indem Sie unnötige Punkte löschen.

Hinzufügen oder Löschen von Ankerpunkten

Hinzufügen eines Ankerpunkts:

  • Wählen Sie das Zeichenstift-Werkzeug oder das Ankerpunkt-hinzufügen-Werkzeug aus.
    Hinweis: Das Zeichenstift-Werkzeug wird zum Ankerpunkt-hinzufügen-Werkzeug, sobald Sie es über einem ausgewählten Pfad positionieren.
  • Klicken Sie über dem Pfadsegment.

Löschen eines Ankerpunkts:

  • Wählen Sie das Zeichenstift-Werkzeug oder das Ankerpunkt-löschen-Werkzeug aus und klicken Sie über dem Ankerpunkt.
    Hinweis: Das Zeichenstift-Werkzeug wird zum Ankerpunkt-löschen-Werkzeug, sobald Sie es über einem Pfad positionieren.
  • Wählen Sie den Punkt mit dem Direktauswahl-Werkzeug aus und klicken Sie im Steuerungsbedienfeld auf Ausgewählte Ankerpunkte entfernen .

Hinweis:

Verwenden Sie zum Löschen von Ankerpunkten weder die Entf-Taste oder die Rücktaste noch die Befehle Bearbeiten > Ausschneiden oder Bearbeiten > Löschen. Mit diesen Tasten und Befehlen werden sowohl der Punkt als auch die Liniensegmente gelöscht, die mit diesem Punkt verbunden sind.

Suchen und Löschen von einzelnen Ankerpunkten

Einzelne Ankerpunkte sind nicht mit anderen Ankerpunkten verbunden. Es wird empfohlen, nach einzelnen Ankerpunkten zu suchen und sie zu löschen.

  1. Heben Sie die Auswahl aller Objekte auf.

  2. Wählen Sie „Auswahl“ > „Objekt“ > „Einzelne Ankerpunkte“.

  3. Wählen Sie „Bearbeiten“ > „Ausschneiden“ oder „Bearbeiten“ > „Löschen“ oder drücken Sie die Rück- oder Entf-Taste (Windows) bzw. die Rückschritttaste (Mac OS).

Deaktivieren oder zeitweiliges Außerkraftsetzen der automatischen Zeichenstift-Werkzeug-Umschaltung

Bei Bedarf können Sie die automatische Umschaltung auf das Ankerpunkt-hinzufügen-Werkzeug oder Ankerpunkt-löschen-Werkzeug vorübergehend außer Kraft setzen oder deaktivieren.

  • Wenn Sie die Umschaltung vorübergehend außer Kraft setzen möchten, halten Sie die Umschalttaste gedrückt, während Sie das Zeichenstift-Werkzeug über dem ausgewählten Pfad oder einem Ankerpunkt positionieren. Diese Funktion ist nützlich, wenn Sie einen neuen Pfad über einem vorhandenen Pfad beginnen möchten. Lassen Sie vor dem Loslassen der Maustaste die Umschalttaste los, damit das Zeichenstift-Werkzeug nicht durch die Umschalttaste beschränkt wird.

  • Wenn Sie die Umschaltung deaktivieren möchten, wählen Sie „Bearbeiten“ > „Voreinstellungen“ > „Allgemein“ (Windows) bzw. „Illustrator“ > „Voreinstellungen“ > „Allgemein“ (Mac OS) und wählen Sie „Autom. hinzuf./löschen aus“.

Erstellen eines einfachen und glatten Pfades

Illustrator enthält Funktionen, mit denen Sie Pfade glatter erscheinen lassen und vereinfachen können, indem Sie überflüssige Ankerpunkte entfernen. Weitere Informationen hierzu finden Sie unter Vereinfachen von Pfaden.

Berechnen des Durchschnitts von Ankerpunktpositionen

  1. Wählen Sie mindestens zwei Ankerpunkte (auf demselben oder verschiedenen Pfaden) aus.

  2. Wählen Sie Objekt > Pfad > Durchschnitt berechnen.

  3. Geben Sie an, ob der Durchschnitt nur für die horizontale (X) oder vertikale (Y) Achse oder für beide Achsen berechnet werden soll, und klicken Sie dann auf OK.

Umwandeln eines Punktes auf einem Pfad

Bei einem Pfad können Sie Eckpunkte in Übergangspunkte umwandeln und umgekehrt. Mithilfe der Optionen im Steuerungsbedienfeld können Sie mehrere Ankerpunkte rasch umwandeln. Mit dem Ankerpunkt-konvertieren-Werkzeug können Sie auf Wunsch nur eine Seite eines Punkts konvertieren und beim Konvertieren des Punkts präzise Änderungen an der Kurve vornehmen.

Umwandeln von einem oder mehreren Ankerpunkten über das Steuerungsbedienfeld

Zur Verwendung der Ankerpunkt-Umwandlungsoptionen im Steuerungsbedienfeld sollten nur die jeweiligen Ankerpunkte und nicht das gesamte Objekt ausgewählt werden. Wenn Sie mehrere Objekte auswählen, darf eines davon nur teilweise ausgewählt sein. Wenn ganze Objekte ausgewählt sind, werden im Steuerungsbedienfeld die Optionen angezeigt, die sich auf das ganze Objekt beziehen.

  1. Um einen oder mehrere Eckpunkte in Übergangspunkte umzuwandeln, wählen Sie die Punkte aus und klicken Sie im Steuerungsbedienfeld auf die Schaltfläche „Ausgewählte Ankerpunkte in Übergang konvertieren“ .

  2. Um einen oder mehrere Übergangspunkte in Eckpunkte umzuwandeln, wählen Sie die Punkte aus und klicken Sie im Steuerungsbedienfeld auf die Schaltfläche „Ausgewählte Ankerpunkte in Ecke konvertieren“ .

Präzises Umwandeln von Ankerpunkten mit dem Ankerpunkt-konvertieren-Werkzeug

  1. Wählen Sie den gesamten zu ändernden Pfad aus, sodass seine Ankerpunkte angezeigt werden.

  2. Wählen Sie das Ankerpunkt-konvertieren-Werkzeug  aus.

  3. Setzen Sie das Ankerpunkt-konvertieren-Werkzeug auf den Ankerpunkt, der umgewandelt werden soll, und führen Sie einen der folgenden Schritte aus:

    • Soll ein Eckpunkt in einen Übergangspunkt konvertiert werden, ziehen Sie einen Griffpunkt aus dem Eckpunkt heraus.

    Ankerpunkt-konvertieren-Werkzeug
    Durch Ziehen eines Griffpunkts aus einem Eckpunkt wird ein Übergangspunkt erstellt

    • Soll ein Übergangspunkt in einen Eckpunkt ohne Grifflinien konvertiert werden, klicken Sie auf den Übergangspunkt.

    Ankerpunkt-konvertieren-Werkzeug
    Durch Klicken auf einen Übergangspunkt wird ein Eckpunkt erstellt

    • Soll ein Übergangspunkt in einen Eckpunkt mit unabhängigen Grifflinien umgewandelt werden, ziehen Sie einen der Griffpunkte an die gewünschte Stelle auf der Zeichenfläche.

    Ankerpunkt-konvertieren-Werkzeug
    Ein Übergangspunkt wird in einen Eckpunkt umgewandelt

    • Soll ein Eckpunkt ohne Grifflinien in einen Eckpunkt mit unabhängigen Grifflinien konvertiert werden, ziehen Sie zunächst einen Griffpunkt aus einem Eckpunkt heraus (dadurch wird dieser in einen Übergangspunkt mit Grifflinien umgewandelt). Lassen Sie nur die Maustaste los (nicht jedoch die Tasten, die Sie eventuell zum Aktivieren des Ankerpunkt-konvertieren-Werkzeugs gedrückt haben) und ziehen Sie einen der Griffpunkte an die gewünschte Stelle.

Ausradieren von Bildmaterial

Sie können Teile Ihres Bildmaterials mit dem Löschen-Werkzeug, dem Radiergummi-Werkzeug oder der Radierfunktion eines Wacom-Stifts ausradieren. Mit dem Löschen-Werkzeug  können Sie Teile eines Pfades ausradieren, indem Sie das Werkzeug am Pfad entlangziehen. Dieses Werkzeug ist hilfreich, wenn sich das Radieren auf ein Pfadsegment, z. B. auf eine Kante eines Dreiecks, beschränken soll. Mit dem Radiergummi-Werkzeug  und der Radierfunktion eines Wacom-Stifts können Sie jeden Bereich des Bildmaterials unabhängig von seiner Struktur ausradieren. Das Radiergummi-Werkzeug kann auf Pfade, zusammengesetzte Pfade, Pfade innerhalb von interaktiven Malgruppen und Beschneidungspfade angewendet werden.

Ausradieren von Bildmaterial

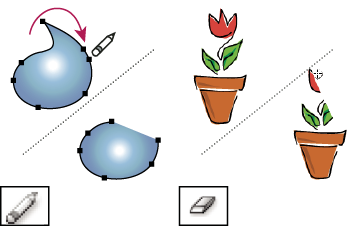

Ausradieren von Abschnitten eines Pfades mit dem Löschen-Werkzeug (links), Ausradieren von Teilen eines gruppierten Objekts mit dem Radiergummi-Werkzeug (rechts)

Ausradieren von Teilen eines Pfades mit dem Löschen-Werkzeug

  1. Wählen Sie das Objekt aus.

  2. Wählen Sie das Löschen-Werkzeug  aus.

  3. Ziehen Sie das Werkzeug an dem Pfadsegment entlang, das Sie ausradieren möchten. Die besten Ergebnisse erzielen Sie mit einer einfachen, glatten Ziehbewegung.

Ausradieren von Objekten mit dem Radiergummi-Werkzeug

  1. Führen Sie einen der folgenden Schritte durch:

    • Um bestimmte Objekte auszuradieren, wählen Sie die Objekte aus oder öffnen Sie sie im Isolationsmodus.

    • Um ein beliebiges Objekt auf der Zeichenfläche auszuradieren, lassen Sie alle Objekte nicht ausgewählt.

    Wenn nichts ausgewählt ist, radiert das Radiergummi-Werkzeug auf sämtlichen Ebenen.

  2. Wählen Sie das Radiergummi-Werkzeug  aus.

  3. (Optional) Doppelklicken Sie auf das Radiergummi-Werkzeug und legen Sie die Optionen fest.

  4. Ziehen Sie den Cursor über den zu löschenden Bereich. Sie können das Werkzeug auf folgende Arten steuern:

    • Soll das Radiergummi-Werkzeug in einer vertikalen, horizontalen oder diagonalen Linie geführt werden, ziehen Sie es bei gedrückter Umschalttaste.

    • Soll um einen Bereich ein Auswahlrechteck erstellt und dann der gesamte Inhalt dieses Rechtecks gelöscht werden, ziehen Sie das Werkzeug bei gedrückter Alt- (Windows) bzw. Wahltaste (Mac OS). Wenn dieses Auswahlrechteck die Form eines Quadrats erhalten soll, halten Sie beim Ziehen die Alt- und die Umschalttaste (Windows) bzw. die Wahl- und die Umschalttaste (Mac OS) gedrückt.

Ausradieren von Objekten mit der Radierfunktion eines Wacom-Stifts

Wenn Sie einen Wacom-Stift umdrehen, wird automatisch das Radiergummi-Werkzeug aktiv. Wenn Sie ihn wieder zurückdrehen, wird das zuvor verwendete Werkzeug wieder aktiv.

  • Drehen Sie den Stift um und ziehen Sie ihn über den zu radierenden Bereich. Durch festeres Aufdrücken verbreitern Sie den Radierpfad. (Möglicherweise müssen Sie zunächst die Option „Druck“ im Dialogfeld „Radiergummioptionen“ aktivieren.)

Radiergummioptionen

Um die Radiergummioptionen zu ändern, doppelklicken Sie im Werkzeugbedienfeld auf das Radiergummi-Werkzeug.

Hinweis:

Mit den Tasten ] und [ können Sie den Durchmesser jederzeit vergrößern bzw. verkleinern.

Winkel

Legt den Drehwinkel für das Werkzeug fest. Ziehen Sie die Pfeilspitze in der Vorschau an die gewünschte Position oder geben Sie einen Wert in das Textfeld „Winkel“ ein.

Rundheit

Legt die Rundheit des Werkzeugs fest. Ziehen Sie einen schwarzen Punkt in der Vorschau vom Mittelpunkt weg bzw. auf diesen zu oder geben Sie im Textfeld „Rundheit“ einen Wert ein. Je höher der Wert ist, desto ausgeprägter ist die Rundheit.

Durchmesser

Legt den Durchmesser des Werkzeugs fest. Verwenden Sie den Regler „Durchmesser“ oder geben Sie im Textfeld „Durchmesser“ einen Wert ein.

Die Dropdown-Liste rechts neben jeder Option ermöglicht die Steuerung von Variationen der Werkzeugform. Wählen Sie eine der folgenden Optionen:

Fixiert

Verwendet einen festen Wert für Winkel, Rundheit oder Durchmesser.

Zufallswert

Verwendet zufällige Variationen hinsichtlich Winkel, Rundheit oder Durchmesser. Geben Sie einen Wert in das Textfeld „Variation“ ein, um den Bereich festzulegen, innerhalb dessen die Pinseleigenschaften schwanken dürfen. Wenn beispielsweise der Wert für „Durchmesser“ 15 und der Wert für „Variation“ 5 ist, kann der Durchmesser 10 oder 20 oder ein beliebiger Wert dazwischen sein.

Druck

Ermöglicht ein Variieren des Winkels, der Rundheit oder des Durchmessers entsprechend dem vom Zeichenstift ausgeübten Druck. Diese Option ist besonders in Verbindung mit „Durchmesser“ nützlich. Sie ist nur verfügbar, wenn Sie mit einem Grafiktablett arbeiten. Geben Sie im Textfeld „Variation“ einen Wert ein, um den Bereich festzulegen, in dem die Pinseleigenschaften schwanken können. Angenommen, der Wert für „Rundheit“ beträgt 75 % und der Wert für „Variation“ beträgt 25 %. Bei diesen Werten ergibt die leichteste Kontur eine Rundheit von 50 % und die stärkste eine Rundheit von 100 %. Je leichter der Druck ist, desto eckiger werden die Konturen.

Stylusrad

Variiert den Durchmesser je nach Bedienung des Stylusrads.

Kippen

Ermöglicht ein Variieren des Winkels, der Rundheit oder des Durchmessers entsprechend der Neigung des Zeichenstifts. Diese Option ist besonders in Verbindung mit „Rundheit“ nützlich. Sie ist nur verfügbar, wenn Sie mit einem Grafiktablett arbeiten, das erkennen kann, in welche Richtung der Zeichenstift geneigt ist.

Ortung

Ermöglicht ein Variieren des Winkels, der Rundheit oder des Durchmessers entsprechend dem vom Zeichenstift ausgeübten Druck. Diese Option ist am nützlichsten, wenn mit ihr die Neigung von Kalligrafiepinseln gesteuert wird, insbesondere wenn Sie den Pinsel wie einen Malerpinsel einsetzen. Sie ist nur verfügbar, wenn Sie mit einem Grafiktablett arbeiten, das die Neigung des Zeichenstiftes relativ zur vertikalen Ausrichtung erkennen kann.

Drehung

Ermöglicht ein Variieren des Winkels, der Rundheit oder des Durchmessers entsprechend der Drehung des Zeichenstifts. Diese Option ist am nützlichsten, wenn sie zur Steuerung der Neigung von Kalligrafiepinseln verwendet wird, insbesondere wenn Sie den Pinsel wie einen flachen Zeichenstift einsetzen. Sie ist nur verfügbar, wenn Sie mit einem Grafiktablett arbeiten, das diese Art von Drehung erkennen kann.

Teilen eines Pfades

Sie können einen Pfad an einem Ankerpunkt oder an einem beliebigen Segment teilen. Beachten Sie beim Teilen eines Pfades Folgendes:

  • Wenn Sie einen geschlossenen Pfad in zwei offene Pfade teilen möchten, müssen Sie ihn an zwei Stellen unterteilen. Wird er nur an einer Stelle unterteilt, erhalten Sie einen einzelnen Pfad mit einer Lücke.

  • Für Pfade, die aus einer Teilung resultieren, werden die Einstellungen, z. B. Konturstärke und Füllfarbe, des ursprünglichen Pfades übernommen. Die Konturausrichtung wird automatisch auf den Mittelpunkt zurückgesetzt.

  1. (Optional) Wählen Sie den Pfad aus, um die derzeitigen Ankerpunkte anzuzeigen.

  2. Führen Sie einen der folgenden Schritte durch:

    • Wählen Sie das Schere-Werkzeug aus und klicken Sie auf die Stelle, an der der Pfad geteilt werden soll. Wenn Sie den Pfad in der Mitte eines Segments teilen, werden die zwei neuen Endpunkte übereinander angezeigt. Ein Endpunkt ist ausgewählt.
    • Wählen Sie das Messer-Werkzeug aus und ziehen Sie den Zeiger über das Objekt. Die mit dem Messer-Werkzeug getätigten Schnitte werden auf dem Objekt als Streifen angezeigt.
    • Wählen Sie den Ankerpunkt an der Stelle aus, an der der Pfad geteilt werden soll, und klicken Sie im Steuerungsbedienfeld auf die Schaltfläche „Pfad an ausgewählten Ankerpunkten ausschneiden“ . Wenn Sie den Pfad an einem Ankerpunkt teilen, wird ein neuer Ankerpunkt auf dem alten Ankerpunkt platziert. Ein Ankerpunkt ist ausgewählt.

    Weitere Informationen finden Sie unter Ausschneiden, Aufteilen und Zuschneiden von Objekten.

  3. Bearbeiten Sie den neuen Ankerpunkt oder das neue Pfadsegment mit dem Direktauswahl-Werkzeug.
