Dessin en perspective

Dans Illustrator, vous pouvez facilement dessiner et restituer une illustration en perspective grâce à une panoplie de fonctionnalités reposant sur des règles d’usage en matière de dessin en perspective.

La grille de perspective vous permet de représenter approximativement une scène sur une surface plane, telle qu’elle est naturellement perçue (par l’œil humain). Imaginez, par exemple, une route ou deux voies ferrées semblant se rejoindre ou disparaître de la ligne visuelle.

Les fonctionnalités simplifiant le dessin en perspective dans Illustrator sont les suivantes :

• Utilitaires pour définir ou modifier des perspectives à un, deux ou trois points de fuite dans un document

• Contrôle interactif des différents paramètres de définition de la perspective

• Création d’objets directement en perspective

• Application d’une perspective à des objets existants

• Transformation d’objets en perspective (par déplacement et mise à l’échelle)

• Déplacement ou duplication d’objets dans la direction d’un plan perpendiculaire (mouvement perpendiculaire)

• Définition d’objets réalistes et traçage d’objets en perspective d’après les mesures réalistes spécifiées

Grilles de perspective prédéfinies

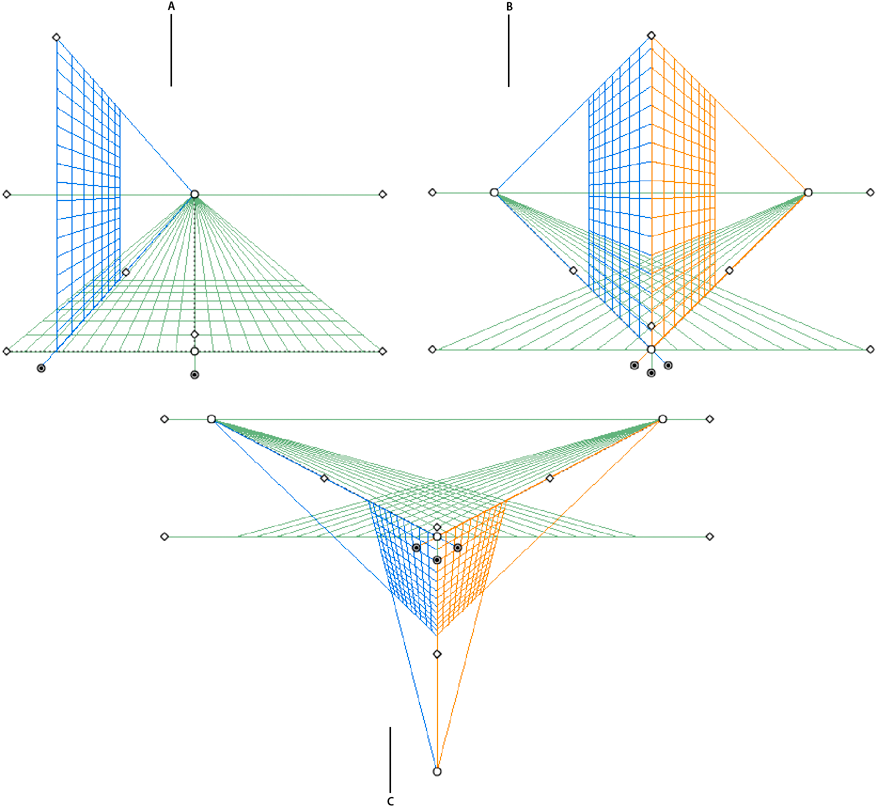

Illustrator met à votre disposition des paramètres prédéfinis de perspective à un, deux et trois points de fuite.

Pour sélectionner l’une des grilles de perspective prédéfinies par défaut, choisissez la commande Affichage > Grille de perspective et choisissez le paramètre prédéfini qui vous convient.

Définition d’une grille de perspective prédéfinie

Pour définir une grille de perspective prédéfinie, choisissez la commande Affichage > Grille de perspective > Définir la grille. Dans la boîte de dialogue Définir la grille de perspective, vous pouvez configurer les attributs de grille prédéfinie suivants :

Pour enregistrer une nouvelle grille prédéfinie, sélectionnez l’option Personnalisé dans la liste déroulante Nom.

Sélectionnez le type de grille prédéfinie : Perspective à un point, Perspective à deux points ou Perspective à trois points.

Sélectionnez l’unité de mesure de la taille de la grille. Vous pouvez opter pour les centimètres, les pouces, les pixels et les points.

Sélectionnez l’échelle de grille selon laquelle afficher ou définir les mesures réelles et celles du plan de travail. Pour personnaliser l’échelle, sélectionnez l’option Personnalisée. Dans la boîte de dialogue Echelle personnalisée, spécifiez les proportions Plan de travail et Réalité.

Cet attribut détermine la taille des cellules de la grille.

Imaginez un cube orienté de telle façon qu’aucune de ses faces n’est parallèle au plan de projection (ici, l’écran de l’ordinateur). L’angle d’affichage correspond à l’angle de vue formé par la face droite de ce cube imaginaire avec le plan de projection et détermine la position respective des points de fuite gauche et droit par rapport à l’observateur. Un angle d’affichage de 45° implique que les deux points de fuite sont équidistants de la ligne de vision de l’observateur. Par conséquent, si l’angle d’affichage est supérieur à 45°, le point de fuite droit est plus proche, et le point de fuite gauche plus éloigné, de la ligne de vision et inversement.

Il s’agit de la distance entre l’observateur et la scène.

Spécifiez ici la hauteur de l’horizon (autrement dit le niveau de l’œil de l’observateur) dans la grille prédéfinie. La hauteur de la ligne d’horizon mesurée en partant du niveau du sol est affichée sous forme de repère commenté.

Cette option est activée lorsque que vous sélectionnez la perspective à trois points de fuite. Elle vous permet de spécifier l’abscisse et l’ordonnée de la grille prédéfinie, respectivement dans les zones X et Y.

Pour changer la couleur d’une grille, sélectionnez une couleur dans les listes déroulantes Grille de gauche, Grille de droite et Grille horizontale. Vous pouvez également choisir une couleur personnalisée dans le sélecteur de couleurs.

Pour régler l’opacité de la grille, utilisez le curseur Opacité.

Pour enregistrer la grille comme grille prédéfinie, cliquez sur Enregistrer le paramètre prédéfini.

Modification, suppression, importation et exportation d’une grille de perspective prédéfinie

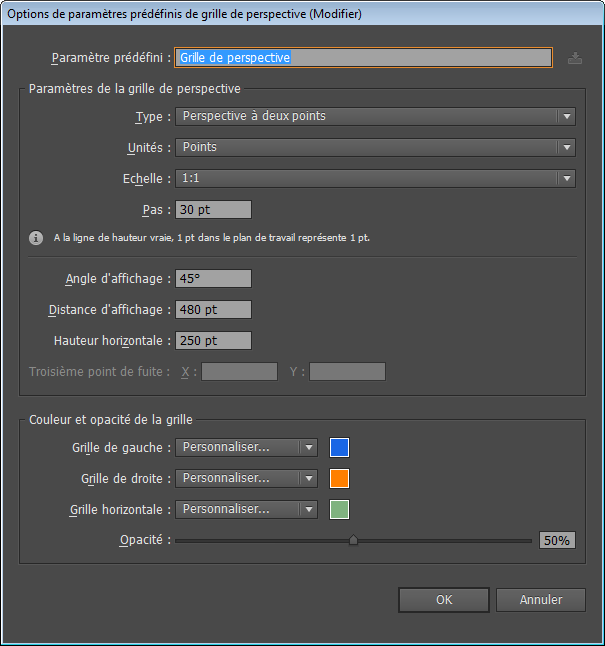

Pour modifier une grille de perspective prédéfinie, choisissez la commande Edition > Paramètres prédéfinis de la grille. Dans la boîte de dialogue Paramètres prédéfinis de la grille de perspective, sélectionnez la grille prédéfinie à modifier, puis cliquez sur Modifier.

La boîte de dialogue Options de paramètres prédéfinis de grille de perspective apparaît en mode Modifier. Définissez les nouveaux paramètres prédéfinis, puis cliquez sur OK pour les enregistrer.

Vous ne pouvez pas supprimer les paramètres prédéfinis par défaut. Pour supprimer un paramètre prédéfini utilisateur, cliquez sur Supprimer dans la boîte de dialogue Paramètres prédéfinis de la grille de perspective.

Illustrator vous permet également d’importer et d’exporter des paramètres prédéfinis utilisateur. Pour exporter un paramètre prédéfini, cliquez sur Exporter dans la boîte de dialogue Paramètres prédéfinis de la grille de perspective. Pour importer un paramètre prédéfini, cliquez sur Importer.

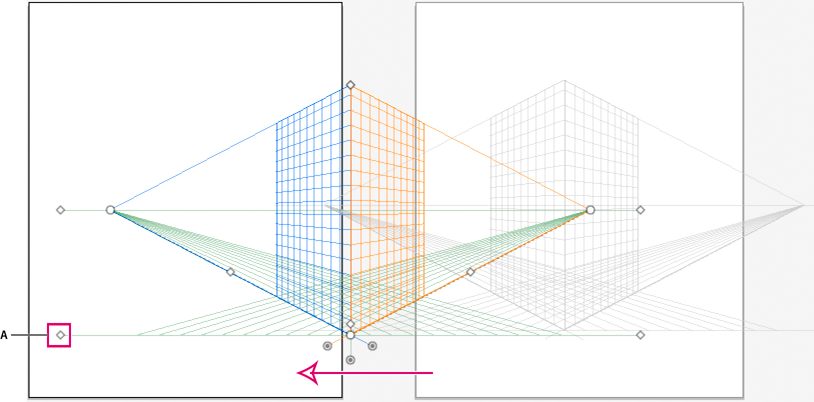

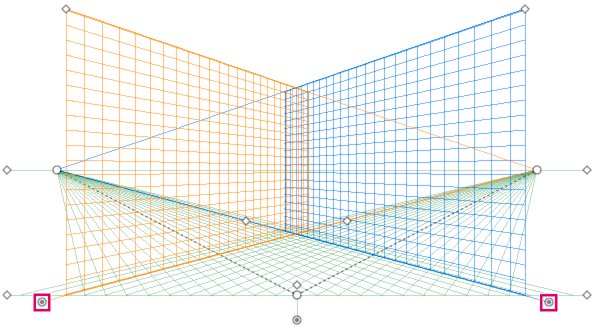

Déplacement de la grille de perspective

Il n’est possible de créer qu’une seule grille dans un document Illustrator, mais cette grille a la particularité d’être mobile. Vous pouvez la déplacer d’un plan de travail à un autre au moyen du widget de niveau du sol lorsque l’outil Grille de perspective est actif.

Pour déplacer la grille de perspective, procédez comme suit :

Ajustement des points de fuite, des plans de la grille, de la hauteur de l’horizon, de la taille des cellules de la grille et de la surface de la grille

Vous pouvez ajuster manuellement les points de fuite, les plans de la grille, la hauteur de l’horizon et la taille des cellules de la grille au moyen de leur widget respectif. Ces widgets sont visibles uniquement lorsque l’outil Grille de perspective est sélectionné.

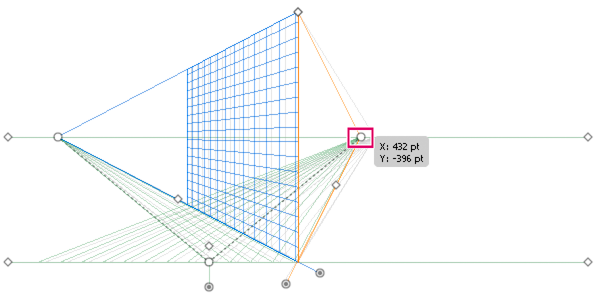

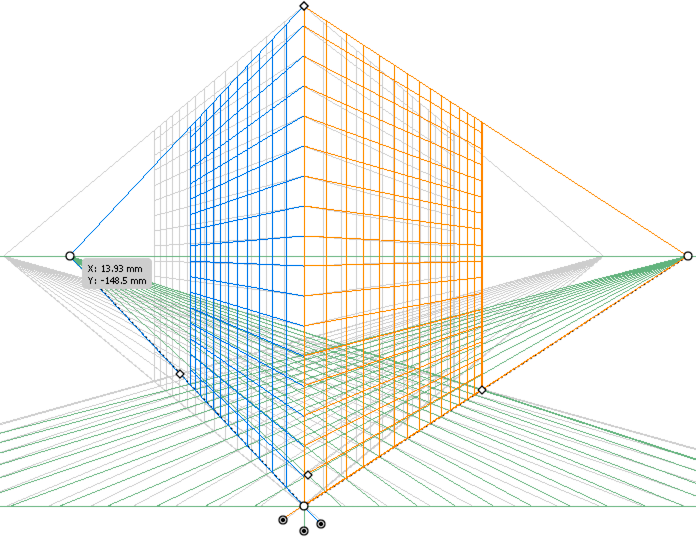

Pour ajuster les points de fuite gauche et droit, utilisez les widgets correspondants. Le pointeur prend la forme d’une flèche bidirectionnelle () lorsqu’il survole les points de fuite.

Vous pouvez également ajuster les plans de la grille horizontale, de gauche et de droite au moyen des widgets de contrôle correspondants. Le pointeur prend la forme d’une flèche bidirectionnelle (, ) lorsqu’il survole les points de contrôle de plan de grille.

En maintenant enfoncée la touche Maj pendant le déplacement des plans de grille, vous limitez le mouvement à la taille de la cellule.

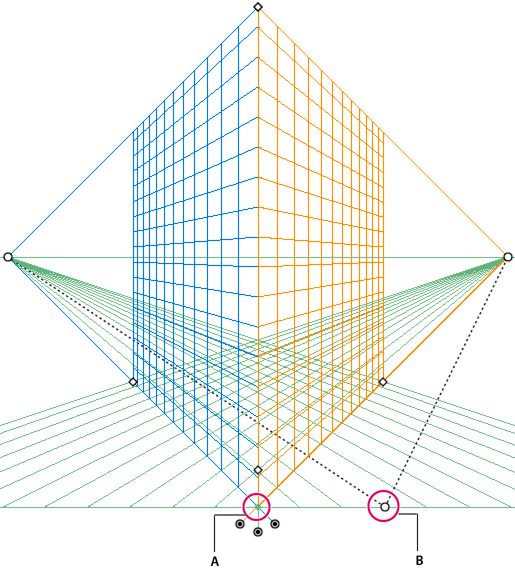

Tout déplacement de l’origine se répercute sur l’abscisse et l’ordonnée du plan horizontal et sur l’abscisse des plans verticaux. Lorsque vous sélectionnez un objet dans la perspective alors que la grille est visible, les coordonnées x et y affichées dans les panneaux Transformation et Informations changent avec le déplacement dans l’origine. Vous pouvez également voir les mesures des coordonnées changer lorsque vous dessinez des objets à l’aide des outils du groupe Rectangle ou Trait et que vous appuyez sur la touche Maj, avec le plan de la grille actif. Le pointeur se transforme en  lorsqu’il survole l’origine.

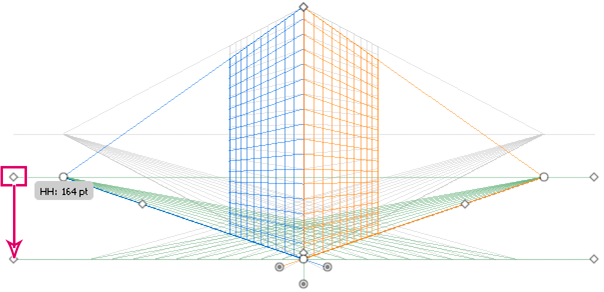

Corrigez la hauteur de l’horizon pour définir précisément le niveau de l’œil de l’observateur. Le pointeur prend la forme d’une flèche bidirectionnelle verticale  lorsqu’il survole la ligne d’horizon.

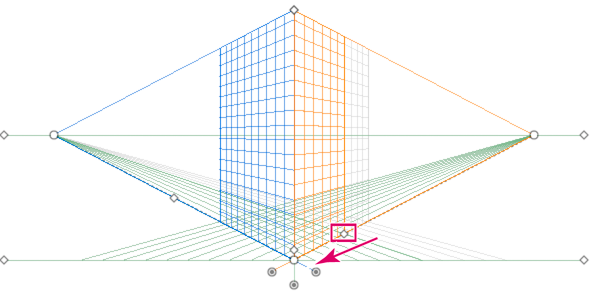

Vous pouvez déplacer une limite de grille pour définir la surface de la grille sur les plans. Le pointeur se transforme en  lorsqu’il survole les widgets de limite de grille.

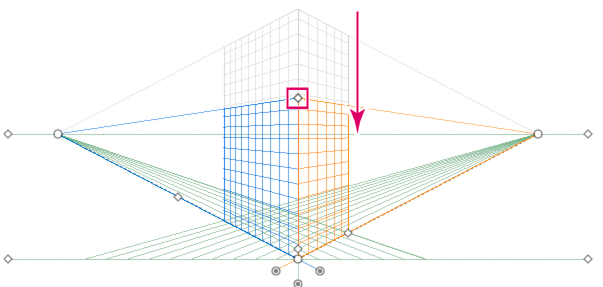

Vous pouvez également repositionner une limite de grille de manière à agrandir ou à réduire verticalement la grille.

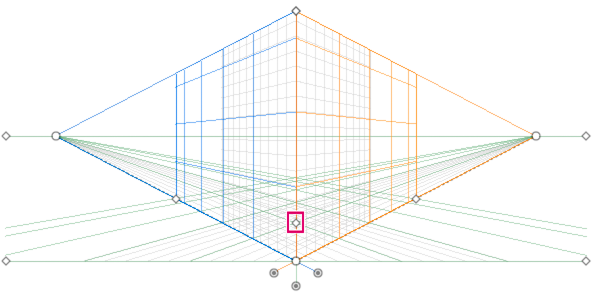

Pour augmenter ou réduire la taille des cellules de la grille, utilisez le widget de taille de cellule de grille. Le pointeur se transforme en  lorsqu’il survole ce widget.

Réalisation de nouveaux objets en perspective

Pour le dessin d’objets en perspective, utilisez les différents outils de trait ou de rectangle en veillant à ce que la grille soit visible. Lorsque vous travaillez avec ces outils, vous pouvez activer l’outil Sélection d’une perspective en appuyant sur la touche Ctrl (Windows) ou Commande (Mac OS).

Vous pouvez également changer le plan actif à l’aide du raccourci clavier 1 (plan gauche), 2 (plan horizontal) et 3 (plan droit) avec ces outils.

Lorsque vous dessinez un objet en perspective, vous pouvez utiliser les repères commentés pour aligner l’objet sur d’autres objets. L’alignement repose sur la géométrie de perspective des objets. Les repères apparaissent lorsque l’objet approche du bord ou du point d’ancrage d’un autre objet.

Les outils de rectangle ou de trait (à l’exception de l’outil Halo) permettent d’utiliser des valeurs numériques. Vous pouvez donc spécifier la hauteur et la largeur de l’objet comme vous le faites habituellement lorsque vous dessinez, à la différence qu’ici l’objet est tracé en perspective. De plus, les valeurs représentent les dimensions réelles des objets.

Pendant le dessin en perspective, les objets peuvent s’accrocher aux lignes de la grille du plan actif. Un objet s’accroche aux lignes de la grille à partir d’une distance de 1/4 de la taille des cellules.

Vous pouvez activer ou désactiver l’option Magnétisme de la grille dans le menu Affichage > Grille de perspective > Magnétisme de la grille. Cette option est activée par défaut.

Association d’objets à une perspective

Avec Illustrator, vous avez la possibilité d’associer des objets déjà dessinés à un plan actif de la grille de perspective.

Pour ajouter un objet à la grille horizontale, de gauche ou de droite, procédez comme suit :

Annulation de la perspective des objets

Si vous souhaitez supprimer la vue perspective d’un objet, choisissez la commande Objet > Perspective > Annuler la perspective. L’objet sélectionné est dissocié de son plan de perspective et redevient un dessin ordinaire.

Application d’une perspective à des objets

La représentation en perspective d’un objet ou dessin existant a pour effet de modifier l’aspect et l’échelle de l’objet sélectionné. Pour importer des objets en perspective, procédez comme suit :

Sélection d’objets en perspective

Utilisez l’outil Sélection d’une perspective pour sélectionner les objets en perspective. L’outil Sélection d’une perspective permet de sélectionner les objets au moyen de son rectangle de sélection en fonction des paramètres du plan actif.

Après avoir commencé à faire glisser la souris à l’aide de l’outil Sélection d’une perspective, vous pouvez opter pour le rectangle normal ou le rectangle de perspective puis passer d’un plan de la grille à un autre en utilisant les touches de raccourci 1, 2, 3 ou 4.

Transformation d’objets

Déplacement d’objets

Pour déplacer des objets en perspective, activez l’outil Sélection d’une perspective (Maj + V), puis utilisez les touches fléchées ou la souris pour faire glisser et déposer les objets.

Vous pouvez également déplacer les objets perpendiculairement à leur position actuelle. Cette technique est pratique pour créer des objets parallèles, comme les murs d’une pièce. Procédez comme suit :

Utilisez le raccourci clavier, Alt+faire glisser (Windows) ou Option+faire glisser (Mac OS) pour copier l’objet. Pour diriger le déplacement en perspective, faites glisser l’objet tout en maintenant la touche Maj enfoncée. Pour déplacer perpendiculairement l’objet vers un emplacement précis, voir la section Précision du déplacement perpendiculaire.

Vous pouvez également utiliser l’option Répéter la transformation (Objet > Transformation > Répéter la transformation) ou le raccourci clavier Ctrl/+D (Windows) ou Cmde+D (Mac OS)pour déplacer des objets en perspective même dans le cas d’un déplacement perpendiculaire.

Précision du déplacement perpendiculaire

Pour déplacer les objets suivant un mouvement perpendiculaire précis, cliquez deux fois sur le widget de plan approprié à l’aide de l’outil Sélection d’une perspective. Par exemple, cliquez deux fois sur le widget du plan de droite pour définir les options correspondantes dans la boîte de dialogue Plan de fuite à droite.

Pour déplacer perpendiculairement tous les objets vers un endroit précis, procédez comme suit :

Déplacement perpendiculaire par glissement des plans de la grille

Vous pouvez déplacer des objets perpendiculairement à leur direction en faisant glisser les plans de la grille au moyen des points de contrôle correspondants. Un objet déplacé perpendiculairement est placé parallèlement à sa position existante ou actuelle.

Pour déplacer un objet parallèlement à sa position actuelle, procédez comme suit :

Pour créer une copie de l’objet parallèle à sa position actuelle :

Positionnement automatiquement des plans

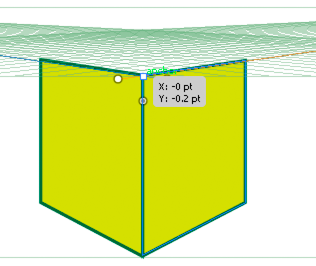

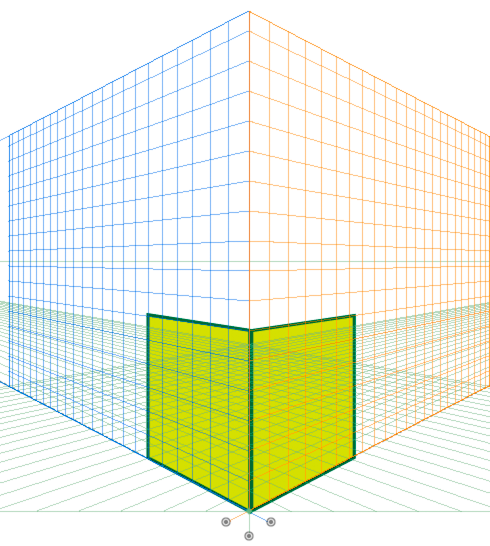

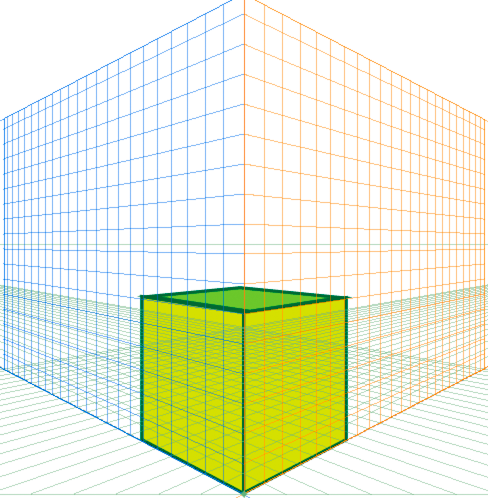

La fonction de positionnement automatiquement des plans permet de créer des objets d’après la hauteur ou la profondeur de l’objet. Ainsi, le dessin d’un cube nécessite de connaître la hauteur de la face supérieure du cube. Avec cette fonction, la grille de perspective adapte automatiquement le plan de la grille horizontale à la hauteur de la face supérieure du cube.

Avant de dessiner ou placer des objets, il est possible de déduire leur hauteur comme suit :

• À partir d’autres objets en plaçant le pointeur sur l’un des points d’ancrage (son libellé apparaît) tout en appuyant sur la touche Maj, qui masque temporairement les autres plans.

• À partir des lignes de référence du quadrillage en plaçant le pointeur sur leur point d’intersection tout en appuyant sur la touche Maj. En cas de changement de plan dans cet état, le plan devenu actif adopte le décalage sélectionné.

Une fois l’objet dessiné ou placé, le mode de déduction est réinitialisé, et tous les plans sont de nouveau visibles.

En recourant aux options de positionnement automatiquement des plans, vous avez toute latitude pour déplacer provisoirement le plan actif au seul passage du pointeur de la souris sur le point d’ancrage ou le point d’intersection des lignes de référence en appuyant sur la touche Maj.

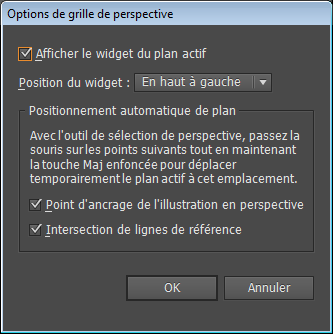

Les options de positionnement automatiquement des plans sont disponibles dans la boîte de dialogue Options de grille de perspective. Pour afficher cette boîte de dialogue, cliquez deux fois sur l’icône de l’outil Grille de perspective dans le panneau Outils.

Déplacement d’un plan pour lui faire correspondre des objets

Si vous souhaitez dessiner ou représenter des objets dans une perspective suivant la profondeur ou la hauteur d’un objet en perspective existant, sélectionnez cet objet, puis choisissez la commande Objet > Perspective > Déplacer le plan pour qu’il corresponde à l’objet et ainsi amener la grille correspondante à la hauteur ou profondeur souhaitée. Vous pouvez désormais dessiner ou mettre les nouveaux objets en perspective.

Mise à l’échelle d’objets en perspective

Vous pouvez mettre à l’échelle des objets en perspective à l’aide de l’outil Sélection d’une perspective. La mise à l’échelle d’objets en perspective obéit aux règles suivantes :

• La mise à l’échelle est appliquée dans le plan de l’objet. La hauteur ou la distance en question est mise à l’échelle par rapport au plan de l’objet et non au plan actuel ou actif.

• La mise à l’échelle est appliquée aux objets situés dans un même plan. Par exemple, si vous sélectionnez plusieurs objets des plans droit et gauche, sont mis à l’échelle tous les objets situés dans le même plan que l’objet dont le cadre de sélection doit subir la mise à l’échelle.

• Les objets déplacés perpendiculairement à leur direction sont mis à l’échelle dans leur plan respectif et non dans le plan actuel ou actif.

Ajout de texte et de symboles dans une perspective

Vous ne pouvez pas ajouter directement du texte et des symboles à un plan de perspective lorsque la grille est visible. En revanche, vous pouvez représenter en perspective du texte ou des symboles que vous avez préalablement créés en mode de dessin normal.

Pour importer du texte ou des symboles en perspective, procédez comme suit :

Une instance de symbole en perspective est identique à une instance de symbole décomposée. Vous pouvez modifier une définition de symbole de la même manière que vous modifiez la définition de symbole d’une instance de symbole plate. Une définition de symbole ne peut toutefois pas contenir des types d’illustrations non pris en charge par les perspectives, tels que les images pixellisées, les illustrations non natives, les enveloppes, le texte hérité et les filets de dégradé.

Au lieu de remplacer une instance de symbole, vous pouvez déplacer une instance de symbole en perspective tout en maintenant la touche Alt (Windows) ou Option (Mac OS) enfoncée et relâcher le doigt de la souris au-dessus du symbole dans le panneau Symbole. Faites toutefois une copie du symbole avant de remplacer l’instance de symbole, car l’instance de symbole précédente est supprimée définitivement de votre document lorsque vous faites glisser l’instance de symbole.

Vous pouvez éditer ou modifier du texte comme habituellement en mode de dessin normal. Pour plus d’informations, reportez-vous à la section Création de texte.

Paramètres de la grille de perspective

Vous pouvez configurer les paramètres de la grille de perspective à l’aide de la commande Affichage > Grille de perspective. Les options à votre disposition sont les suivantes :

Cette option affiche les traits de graduation de la règle uniquement le long de la ligne de hauteur réelle. Le pas détermine ces graduations.

Cette option permet d’ancrer au quadrillage les objets que vous dessinez ou représentez en perspective, déplacez et mettez à l’échelle.

Cette option restreint le déplacement de la grille et toute autre opération sur la grille à l’aide de l’outil Grille de perspective. Seules la visibilité et la position des plans sont modifiables.

Lorsque cette option est sélectionnée, le déplacement des points de fuite est synchronisé. Si elle est désélectionnée, leur déplacement est indépendant, et le point de station (la position) est mobile.
