Dessin d’illustrations alignées sur la grille en pixels

Apprenez à aligner parfaitement vos illustrations sur la grille en pixels.

Illustrator vous permet de créer des illustrations alignées sur la grille en pixels qui présentent un aspect net et précis sur les écrans avec des contours et des options d’alignement différents. Choisissez d’aligner un objet existant sur la grille en pixels d’un simple clic ou d’aligner un nouvel objet alors que vous le dessinez. Lors de la transformation d’objets, vous pouvez conserver l’alignement en pixels sans déformer l’illustration. L’alignement en pixels fonctionne pour les objets ainsi que pour les segments de tracés et les points d’ancrage qui les composent.

Un objet avant et après alignement sur la grille en pixels

A. Objet non aligné sur la grille en pixels B. Objet aligné sur la grille en pixels

Alignement d’objets existants sur la grille en pixels

Vous pouvez sélectionner des objets ou des segments d’objet dans votre illustration existante et les aligner sur la grille en pixels. Cette fonctionnalité est particulièrement utile lorsque vous copiez et collez des objets non alignés sur la grille en pixels à partir d’autres documents.

  1. À l’aide de l’outil Sélection , sélectionnez l’objet que vous souhaitez aligner sur la grille en pixels.

    Vous pouvez également aligner en pixels des segments de l’objet. Pour cela, utilisez l’outil Sélection directe pour choisir des segments horizontaux ou verticaux de l’objet.

  2. Pour aligner un objet existant sur la grille en pixels, procédez de l’une des manières suivantes :

    • Cliquez sur l’icône d’alignement de l’illustration sélectionnée sur la grille en pixels () dans le panneau Contrôle.
    • Choisissez Objet > Aligner sur la grille en pixels.
    • Cliquez avec le bouton droit de la souris sur l’objet et sélectionnez Aligner sur la grille en pixels dans le menu contextuel.
Remarque :

Au lieu d’aligner en pixels l’intégralité d’un objet, vous pouvez aligner certains des segments qui le composent. Pour cela, utilisez l’outil Sélection directe () pour choisir des segments horizontaux ou verticaux de l’objet. Utilisez ensuite l’une des options d’alignement en pixels tout comme vous le feriez pour un objet.

Considérations

  • Les objets dépourvus de segments verticaux ou horizontaux ne sont pas modifiés pour s’aligner sur la grille en pixels.
  • Si l’objet sélectionné est déjà aligné en pixels, Illustrator affiche le message suivant :

  • Illustrator vous avertit si l’illustration dans la sélection ne peut pas être alignée en pixels. Par exemple, ci-dessous, l’illustration sélectionnée n’a pas de segment vertical ou horizontal.
Selection-contains-art-that-cannot-be-made-pixel-perfect

Alignement d’objets nouveaux/transformés sur la grille en pixels

Lors de la création ou de la transformation d’objets, vous pouvez vous assurer que le magnétisme est appliqué à la grille en pixels pour un positionnement précis des contours et des tracés. Cette option est activée par défaut pour les documents créés avec les profils de document Web et Mobile.

  1. Utilisez l’une des méthodes suivantes :

    • Cliquez sur l’icône d’alignement de l’illustration sur la grille en pixels lors de la création et de la retouche () dans le panneau de contrôle.
    • Sélectionnez Affichage > Magnétisme du pixel.
  2. Vous pouvez également modifier les options Magnétisme du pixel via le menu contextuel (). Cliquez sur l’icône fléchée, puis sélectionnez les options de votre choix dans la boîte de dialogue Options de magnétisme du pixel.

    Boîte de dialogue Options de magnétisme du pixel

    Appliquer le magnétisme aux pixels lors du dessin

    Dessine des tracés alignés sur la grille en pixels la plus proche pour créer des segments nets.

    Dessiner un objet aligné sur la grille en pixels

    Appliquer le magnétisme aux pixels lors du déplacement

    Applique le magnétisme de l’objet que vous déplacez au pixel le plus proche. Vous pouvez choisir d’appliquer un magnétisme aux tracés, segments et points d’ancrage lors du déplacement de l’objet.

    Conserver l’alignement en pixels d’un objet lors des opérations de déplacement

    Appliquer le magnétisme aux pixels lors de la mise à l’échelle

    Applique le magnétisme des bords de l’objet que vous mettez à l’échelle au pixel le plus proche.

    Conserver l’alignement en pixels d’un objet lors des opérations de redimensionnement

  3. Cliquez sur OK.

Annexe : Affichage de la grille en pixels

  1. Dans Illustrator, sélectionnez Affichage > Aperçu en pixels.
  2. Effectuez un zoom sur la zone de travail jusqu’à 600 % ou plus.
Remarque :

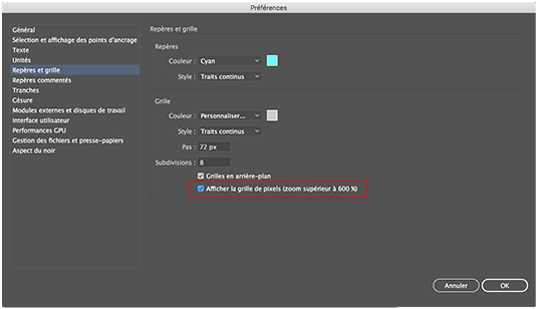

vous pouvez choisir de ne pas afficher la grille en pixels en mode Aperçu en pixels même avec des niveaux de zoom élevés. Dans Illustrator, désélectionnez Préférences > Repères et grille > Afficher la grille de pixels (Zoom supérieur à 600 %).

Désactivation de la grille en pixels

Et ensuite ?

Nous vous avons montré comment dessiner des illustrations ultra précises. Allez plus loin et apprenez à dessiner avec l’outil Stylo, Courbure ou Crayon.
