Lijnen toepassen op een object

Met het deelvenster Lijn (Venster > Lijn) stelt u in of de lijn ononderbroken of onderbroken is en bepaalt u het streeppatroon en andere aanpassingen van een onderbroken lijn, de lijndikte, lijnuitlijning, afknotlimiet, pijlen, breedteprofielen en stijlen van verbindingen en uiteinden van lijnen.

U kunt lijnopties toepassen op een heel object, of u kunt groepen van Actieve verf gebruiken om verschillende lijnen toe te passen op verschillende randen binnen het object.

Dave Cross, medewerker van het tijdschrift Layers Magazine, laat zien hoe u vullingen en lijnen in Illustrator toepast en biedt enkele handige, snelle manieren om te werken met vullingen en lijnen in deze zelfstudie.

Lijnen maken met een variabele breedte

Met het gereedschap Breedte op de werkbalk kunt u een lijn met een variabele breedte maken en de variabele breedte opslaan als een profiel dat kan worden toegepast op andere lijnen. U kunt nu de variabel-brede lijnen gemakkelijk aanpassen of uitbreiden met minder ankerpunten, omdat Illustrator vereenvoudigde paden op de lijnen toepast.

Wanneer u met de muis over een lijn beweegt met het gereedschap Breedte, wordt op het pad met handgrepen een holle ruit weergegeven. U kunt de lijnbreedte aanpassen en het breedtepunt verplaatsen, dupliceren of verwijderen. Bij meerdere lijnen wordt met het gereedschap Breedte alleen de actieve lijn aangepast. Als u een lijn wilt aanpassen, moet u deze selecteren als de actieve lijn in het deelvenster Vormgeving.

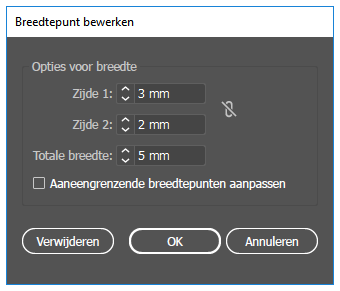

Als u een breedtepunt wilt maken of aanpassen met het dialoogvenster Breedtepunt bewerken, dubbelklikt u op de lijn met het gereedschap Breedte en bewerkt u de waarden voor het breedtepunt. Als u het selectievakje Aaneengrenzende breedtepunten aanpassen inschakelt, hebben wijzigingen in het geselecteerde breedtepunt ook invloed op aangrenzende breedtepunten.

Als u het selectievakje Aaneengrenzende breedtepunten aanpassen automatisch wilt inschakelen, houdt u Shift ingedrukt en dubbelklikt u op het breedtepunt. Het gereedschap Breedte maakt onderscheid tussen continue en discontinue breedtepunten bij het aanpassen van de variabele breedte.

Als u een discontinu breedtepunt wilt maken, gaat u als volgt te werk:

Voor discontinue punten worden in het dialoogvenster Breedtepunt bewerken beide sets zijdebreedten weergegeven.

Besturingselementen van gereedschap Breedte

Voer een van de volgende stappen uit:

• Sleep de handgrepen naar buiten of naar binnen om de lijnbreedte op die locatie van het pad aan te passen. Breedtepunten die zijn gemaakt op een hoek of op een direct geselecteerd ankerpunt, blijven bij het ankerpunt tijdens basisbewerkingen van het pad.
• Als u de positie van het breedtepunt wilt wijzigen, sleept u het punt langs het pad.
• Houd Shift ingedrukt en klik als u meerdere breedtepunten wilt selecteren. Geef in het dialoogvenster Breedtepunt bewerken de waarden op voor Zijde 1 en Zijde 2 van meerdere punten. Eventuele aanpassingen in de breedtepunten hebben invloed op alle geselecteerde breedtepunten.
• U kunt de lijndikte van alle breedtepunten aanpassen door de lijndikte op te geven in de vervolgkeuzelijst Dikte in het deelvenster Lijn.

Breedteprofielen opslaan

Nadat u de lijndikte hebt gedefinieerd, kunt u het variabele breedteprofiel opslaan met behulp van het regelpaneel of het deelvenster Lijn of Eigenschappen.

Voer een van de volgende stappen uit:

• U kunt breedteprofielen toepassen op geselecteerde paden door deze te kiezen in de vervolgkeuzelijst Breedteprofiel in het regelpaneel of in het deelvenster Lijn. Wanneer u een lijn zonder variabele breedte selecteert, wordt in de lijst de optie Uniform weergegeven. U kunt de optie Uniform ook selecteren om een variabel breedteprofiel te verwijderen van een object.
• Als u de standaardbreedteprofielset wilt herstellen, klikt u op de knop Profielen herstellen onderin de vervolgkeuzelijst Profiel.

Als u een variabel breedteprofiel toepast op een lijn, wordt dit aangeduid met een sterretje (*) in het deelvenster Vormgeving.

Voor kunst- en patroonpenselen wordt de optie Breedtepunten/profiel automatisch geselecteerd voor de grootte in het dialoogvenster Lijnopties nadat u een penseelpad hebt bewerkt met het gereedschap Variabele breedte of nadat een voorinstelling voor Breedteprofiel is toegepast. Als u wijzigingen in het breedteprofiel wilt verwijderen, selecteert u de optie Vast voor de grootte of een van de tabletgegevenskanalen, zoals Druk, om de tabletgegevensopties te herstellen.

Stippellijnen of onderbroken lijnen maken

U kunt een stippellijn of een onderbroken lijn maken door de lijnkenmerken van een object te bewerken.

De uiteinden of verbindingen van lijnen wijzigen

Een uiteinde is het einde van een open lijn. Een verbinding is de plaats waar een rechte lijn van richting verandert (een hoek omgaat). U kunt de uiteinden en verbindingen van een lijn wijzigen door de lijnkenmerken van het object te wijzigen.

Pijlen toevoegen

In Illustrator kunt u via het deelvenster Lijn toegang tot pijlen en de bijbehorende besturingselementen krijgen om de grootte aan te passen. De standaardpijlen zijn beschikbaar via de vervolgkeuzelijst Pijlen in het deelvenster Lijn. Met het deelvenster Lijn kunt u ook eenvoudig pijlen omwisselen.

U kunt de grootte van de punt en het einde van de pijlen onafhankelijk van elkaar wijzigen met behulp van de optie Schalen. Als u het begin en het einde van de schaal van de pijl wilt koppelen, klikt u op het pictogram 'Schalen voor begin en einde van de pijl koppelen' naast de optie Schalen.

U kunt het pad ook aanpassen om het uit te lijnen op de punt of het uiteinde van de pijl met behulp van de uitlijningsopties. De volgende opties zijn beschikbaar:

• Pijlpunt doortrekken tot voorbij het eindpunt van het pad

• Pijlpunt op het eindpunt van het pad plaatsen

  Opmerking: Als u pijlpunten van objecten wilt verwijderen, kiest u de optie Geen in de vervolgkeuzelijst.

Pijlen aanpassen

Als u aangepaste pijlen wilt definiëren, opent u het bestand Arrowheads.ai (Pijlen.ai), dat zich bevindt onder ShowPackageContent\Required\Resources\<landinstelling>\ (voor Mac) en onder \Support Files\Required\Resources\<landinstelling>\ (voor Windows). Volg de instructies in het bestand om aangepaste pijlen te maken.

Plaats het bijgewerkte bestand Arrowheads.ai (Pijlen.ai) hier: <Illustrator home>\Plug-ins\ en zorg ervoor dat u het bestaande bestand Arrowheads.ai (Pijlen.ai) niet vervangt.
