パス上でオブジェクトを整列、配置、移動

パス上オブジェクトツールを使用すると、オブジェクトを曲線または直線のパスにアタッチして整列させ、整列状態を保ったまま簡単に並べ替えたり移動したりできます。

パス上オブジェクトツールの動作の例については、こちらのビデオをご覧ください。

Adobe Illustrator ディープリンク

アプリで試す
サンプルファイルに従って、いくつかの簡単な手順でパス上オブジェクトツールを使用する方法について説明します。

オブジェクトをパスにアタッチして整列

  1. ツールバーから選択  ツールを選択し、アタッチするオブジェクトを選択します。

  2. ツールバーでパス上オブジェクト  ツールを選択します。

    ツールバーでパス上オブジェクト  ツールが見つからない場合は、「ツールバーを編集」  を選択し、変更セクションから選択します。

  3. パスを選択します。オブジェクトがパスにアタッチされ、パスに整列して、パス上オブジェクトグループが作成されます。

    パスがサポートされていることを確認してください。サポートされているパスにポインターを合わせると、パスが強調表示され、ポインターにパス上オブジェクト  ツールアイコンが表示されます。

注意:
  • パスは、開いたり閉じたり、曲線や直線にすることができます。
  • 選択したオブジェクトの 1 つをパスとして使用できます。
  • グラフやパス上オブジェクトグループなど、一部のオブジェクトを除き、ほとんどのオブジェクトタイプをアタッチできます。
  • また、パス上オブジェクト  ツールには、オブジェクトパス上オブジェクトアタッチからアクセスできます。複数のオブジェクトを選択して、右クリックメニューから選択することもできます。
  • パス上文字  ツールとは異なり、オブジェクトをアタッチした後もパスは表示されたままになります。

パス上オブジェクトのデフォルトの配置

  • 順序:パス上のオブジェクトの順序は、カンバス上の位置によって決まります。オブジェクトを選択すると、左から右へ列ごとに選択されます。各列内で、オブジェクトは上から下に選択されます。次に、原点から順にパスに沿って配置されます。原点は、長方形  ツールやスター  ツールなどのツールで作成される基本シェイプに対して事前に決定されています。
  • アタッチメントポイント:各オブジェクトの中心点が、線の太さを無視してパスのアウトラインにアタッチされます。
  • 分布と間隔:最初のオブジェクトは、オープンパスとクローズパスのいずれもパスの原点にアタッチされ、最後のオブジェクトはオープンパスの終点にアタッチされます。オブジェクトは、アタッチメントポイント間の距離に基づいて等間隔に配置されます。
  • パスを基準とした各オブジェクトの配置:オブジェクトは、元の回転角度が丸められ、パスに対して垂直または水平にアタッチされます。その結果、パス上オブジェクトのオプションセクションのプロパティパネルには、最終的に回転がゼロとして表示されます。

デフォルトのアタッチメントポイントの変更と回転

  1. ツールバーでパス上オブジェクト  ツールをダブルクリックします。

  2. パス上オブジェクトツールオプションウィンドウで、「ピボット 」にある 9 つのポイントのうち 1 つを選択してアタッチメントポイントを変更します。

  3. 必要に応じて、回転ドロップダウンから回転角度を選択して調整し、「保存」を選択します。

新しい設定は、将来パスにアタッチされるオブジェクトにのみ適用されます。既にアタッチされているオブジェクトには変更されません。

元の設定はいつでも復元できます。

  1. ツールバーでパス上オブジェクト  ツールをダブルクリックします。

  2. リセット」を選択し、「保存」を選択します。

パスへのアタッチ後にオブジェクトを並べ替え

オブジェクトをパスにアタッチした後は、オブジェクトを回転したり、アタッチメントポイントや間隔を変更したり、オブジェクトをパスに沿って移動したりできます。これらの変更はグループ内のすべてのオブジェクトに適用され、個々のオブジェクトに対して行うことはできません。

オブジェクトをシャッフルしたり、パスからオブジェクトを分離したり、パスにさらにオブジェクトをアタッチしたりすることもできます。

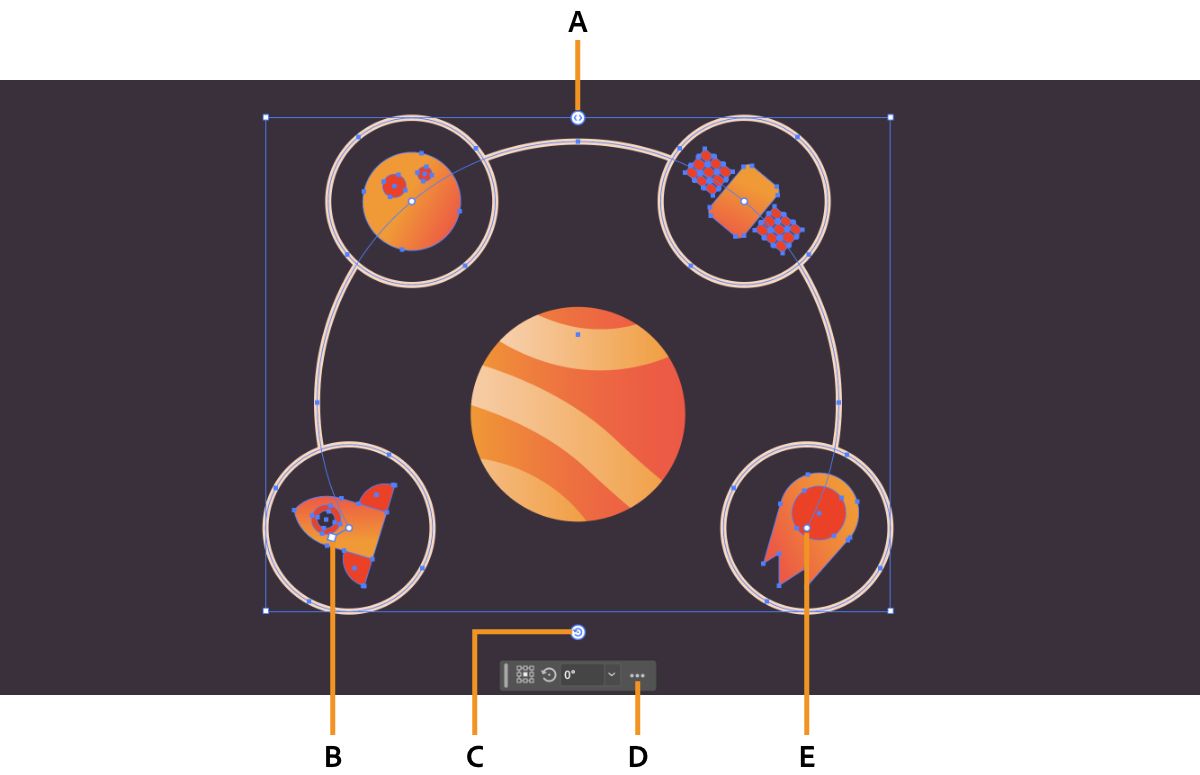

ロケット、月、衛星、彗星が太陽の周りの円形パスに整列しています。
ウィジェットを使用して、整列状態を保ったままパス上オブジェクトを再配置します。

A. スペースウィジェット B. すべて移動ウィジェット C. すべて回転ウィジェット D. コンテキストタスクバー E. 選択/移動ウィジェット

オブジェクトの回転

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. オブジェクトを回転するには、すべて回転  ウィジェットを使用します。オブジェクトはアタッチメントポイントを中心に回転します。

    オブジェクトを 15 度ずつ回転するには、Shift キーを押しながら、すべて回転  ウィジェットを使用します。

  3. 正確に回転するには、プロパティパネルのパス上オブジェクトのオプションセクションで、回転ドロップダウンに角度を入力します。

    プロパティパネルで指定された回転角度は、アタッチメントポイントでパスに垂直な仮想線を基準としたオブジェクトの傾きを示します。

オブジェクトのアタッチメントポイントを変更

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. プロパティ パネルの パス上オブジェクトのオプションセクションで、「ピボット」にある 9 つのポイントのうち 1 つを選択して、オブジェクトのアタッチメントポイントを変更します。

    アタッチメントポイントを変更すると、オブジェクトは回転しますが、回転角度は変わりません。回転角度は、すべて回転  ウィジェットまたは回転ドロップダウンを使用した場合にのみ変更されます。

オブジェクトの間隔と配置を変更

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. バウンディングボックスに対してスペース  ウィジェットを使用し、オブジェクトの間隔と分布を調整します。

    • スペースウィジェットのみ:パス上の最初のオブジェクトが固定され、他のオブジェクトはそのオブジェクトに近づいたり、遠ざかったりして移動します。
    • Option(macOS)または Alt(Windows)を使用したスペースウィジェット:どのオブジェクトも固定されず、オブジェクトはパスの両端からパスの中心に向かって、または中心から両端に向かって移動します。

    間隔を調整するとウィジェットの横に測定値が表示されて、正確な値に調整できます。

すべてのオブジェクトをパスに沿って移動

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. 最初のオブジェクトですべて移動ウィジェットを使用して、すべてのオブジェクトをパスに沿って移動します。

    オープンパスですべて移動 を使用できるのは、オブジェクトの分布がパスの長さよりも短い場合のみです。

オブジェクトをシャッフル

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. 別の位置に移動するオブジェクトのアタッチメントポイントにポインターを合わせます。選択/移動ウィジェットを見つけます。

  3. 選択したオブジェクトの移動先にある他のオブジェクトに向かって、ウィジェットをドラッグしてから放します。選択したオブジェクトがパスにアタッチされると、その前または後ろにあるオブジェクトがパスの上または下に移動します。

レイヤーパネルでパス上オブジェクトグループのオブジェクトを並べ替えても、パス上のオブジェクトの順序は変わりません。

パスからオブジェクトを分離

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. オブジェクトのアタッチメントポイントにポインターを合わせ、選択/移動ウィジェットを選択します。ウィジェットが青色に変わります。

  3. プロパティ パネルのパス上オブジェクトのオプションセクションで、「分離」を選択した後、分離したオブジェクトをグループから遠ざけます。

    選択/移動ウィジェットを使用して、一度に切り離せるオブジェクトは 1 つだけです。複数のオブジェクトを一緒に分離するには、レイヤーパネルで Shift キーを押しながらオブジェクトを選択し、パス上オブジェクトグループから移動します。

オブジェクトを分離した後のオブジェクトの自動並べ替え

パスから分離したオブジェクトは、次のようになります。

  • 分離されたオブジェクトの後続のオブジェクトは順序が繰り上がりますが、パスが上方に移動しない場合があります。最初のオブジェクトが分離された場合、2 番目のオブジェクトはパスを上方に移動してその位置を占めます。
  • デフォルトの間隔/分布を変更していない場合、デフォルトの分布は維持されますが、間隔は変更されます。オープンパスでは、2 つのオブジェクトが残っている限り、パスの起点と終点に常にオブジェクトが配置されます。
  • デフォルトの間隔/分布を変更した場合、変更後の間隔は維持されますが、分布は変更されます。

パスに追加のオブジェクトをアタッチ

レイヤーパネルで、オブジェクトをパス上オブジェクトグループにドラッグします。これらのオブジェクトは、カンバス上のパスの終点に自動的にアタッチされます。編集モードでオブジェクトをパスにアタッチするには、次の操作を実行します。

  1. アタッチするオブジェクトをコピーします。

  2. カンバス上のパス上のオブジェクトグループをダブルクリックして編集モードに切り替え、ペーストします。オブジェクトはパスの末尾に自動的にアタッチされます。

    注意:

    編集モードでオブジェクトを作成すると、オブジェクトはパスの末尾に自動的にアタッチされます。

アタッチされたオブジェクトのコピーを作成

  1. レイヤーパネルで、パス上オブジェクトグループ内のオブジェクトを選択します。

  2. カンバス上で、Option キー(macOS)または Alt キー(Windows)を押しながらオブジェクトをドラッグしてコピーを作成します。コピーがパスの末尾に自動的にアタッチされます。

    注意:

    Ctrl または Command+CCtrlまたはCommand + Vを使用して作成されたコピーは、編集モードでのみパスに自動的にアタッチされます。

パスとオブジェクトを変更

オブジェクトとパスは、レイヤーパネルまたは編集モードで選択して変更できます。

  • ツールの中には編集モードでのみ動作するツール(例:シェイプ形成  ツールや、描画  ツール、ライブペイント  ツール)や、
  • サポートされていないツールもあります(例:遠近グリッド  ツール、遠近図形選択  ツール)。
  • 消しゴム  ツール、パス消しゴム  ツール、はさみ  ツール、ナイフ  など、一部のツールは動作しますが、パス上オブジェクトグループによって自動的に通常のグループに変換されます。

パスを変更すると、オブジェクトは新しいパスの形状に従って再整列および再配置されます。

パス上オブジェクトグループを拡張

拡張」を使用して、パス上オブジェクトグループを通常のグループに返還します。

  1. カンバス上でパス上オブジェクトグループを選択します。

  2. オブジェクトパス上オブジェクト拡張を選択します。
