強力なシェイプツールを使用して、ベクターシェイプをすばやく作成します。ほとんどのシェイプはライブです。つまり、ツールを切り替えたり、オンシェイプコントロールウィジェットまたは変形パネルで利用できるコントロールを使用したりせずに、動的にシェイプを調整することができます。

ライブシェイプ

ライブシェイプの作成と変更

  1. 次のいずれかのツールを使用してライブシェイプを描画します。

    • 長方形ツール(
    • 角丸長方形ツール(
    • 楕円形ツール(
    • 多角形ツール(
    • Shaper ツール(
    • 直線ツール(

    注意:

    • オブジェクトを選択したときにバウンディングボックスを表示するには、バウンディングボックスを表示するように設定されていることを確認してください(表示バウンディングボックスを表示)。
    • シェイプを選択したときにオンスクリーンコントロールウィジェットを表示するには、ライブシェイプの描画ツールを選択し、コントロールパネルの「シェイプウィジェットを表示」()が設定されていることを確認してください。

  2. 次のオンシェイプコントロールウィジェットを使用して、ライブシェイプを変更します。

    ライブシェイプを拡大・縮小 ライブシェイプを回転

    ライブシェイプを拡大・縮小するには、8 つのバウンディングボックスハンドルのいずれかをドラッグします。

    回転するには、回転アイコン()が表示されるまでカーソルを角から離してからドラッグします。


    ライブシェイプを移動 円シェイプを作成

    ライブシェイプを移動するには、中心点ウィジェットを目的の領域にドラッグします。

    楕円の場合、いずれかの円ウィジェットをドラッグして円シェイプを作成します。


    多角形から辺を追加または削除 ライブシェイプの角丸の半径の変更

    多角形の辺の数を変更するには、その辺ウィジェットをドラッグします。

    任意のコーナーウィジェットをドラッグして、ライブシェイプの角丸の半径を変更します。


    注意:

    • コーナーウィジェットを最大限にドラッグすると、角丸のプレビューが赤色で表示されます。
    • 角丸(外側)、角丸(内側)、面取りなどのコーナースタイルを切り替えるには、Alt キー(Windows)または Option キー(macOS)を押しながらコーナーウィジェットをクリックするか、ウィジェットをドラッグしながら上下矢印キーを押します。
    • コーナーメニューにアクセスして外観や丸み属性をカスタマイズするには、ダイレクト選択ツールを使用してウィジェットをダブルクリックします。詳しくは、ライブコーナーの操作を参照してください。
    • コーナーを個別に編集するには、ダイレクト選択ツールを使用して、コーナーのアンカーポイントをクリックして変更します。

  3. シェイプを変更するには、コントロールパネル、プロパティパネル、または変形パネル(ウィンドウ変形)を使用します。詳しくは、ライブシェイプのプロパティを参照してください。

    注意:

    • 変形パネルを開くには、任意のコーナーウィジェットをダブルクリックします。
    • ライブシェイプを作成したときに、変形パネルを表示するかどうかを指定するには、変形パネルメニューにある「シェイプの作成時に表示」オプションを使用します。
    • 選択されているツールにかかわらず、同じ種類のシェイプを選択しているときは、変形パネルでプロパティを編集すると選択したアートワークが変更されます。

ライブシェイプ指定オプション

ライブシェイプのプロパティを表示または編集するには、次のいずれかの操作をおこないます。

  • 変形パネルを開くには、任意のコーナーウィジェットをダブルクリックするか、ウィンドウ変形を選択します。
  • プロパティパネルの変形セクション(ウィンドウプロパティ)で、詳細設定()ボタンをクリックします。

ライブシェイプ指定オプション
ライブシェイプ指定オプション

A. 変形パネル B. プロパティパネル

長方形 / 角丸長方形

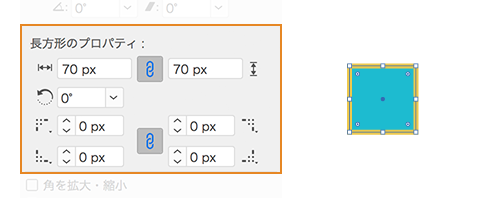

ライブシェイプのプロパティ | 長方形と角丸長方形
  • 幅 / 高さ:長方形の高さまたは幅を指定します。角は維持され、半径は変更されません。
  • 長方形の角度:拡大・縮小 / 回転ウィジェットを使用して長方形を回転します。
  • 角の種類:長方形の角の種類を指定します。
  • 角丸の半径:長方形の角ごとに、段階的なコントロールを使用するか、変形パネルで絶対値を入力します。
  • 縦横比を固定:「角を拡大・縮小」チェックボックスを使用し、オブジェクトの変形に比例して角丸の半径を増加または減少させます。

楕円形

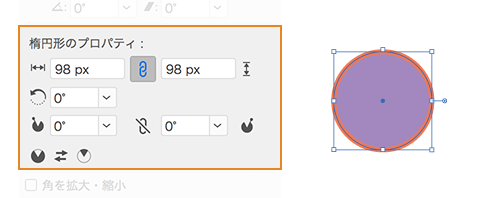

ライブシェイプのプロパティ | 楕円形
  • 幅 / 高さ:楕円形の幅または高さを指定します。等しい値にすると、楕円は正円になります。
  • 楕円形の角度:楕円形がキャンバス上に配置される角度を指定します。
  • 円グラフの開始角度 / 円グラフの終了角度:円ウィジェット(新規に描画した楕円形の右に表示される)を使って、シェイプを円グラフプレゼンテーションとして表します。
  • 円グラフの角度を制限:変形パネルを使用して値を修正するときに、円グラフの開始角度と円グラフの終了角度の差を維持する場合に使用します。
  • 円グラフを反転:円グラフの開始および円グラフの終了角度を交換する必要があるかを指定します。このオプションは、slice グラフィック表現を生成する場合に使用します。

多角形

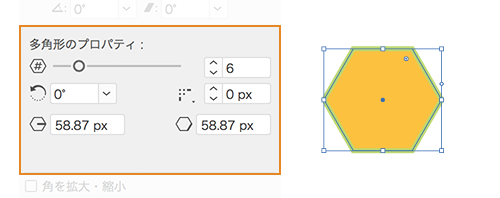

ライブシェイプのプロパティ | 多角形
  • 多角形の辺の数:多角形の辺の数を指定します。
    • オンスクリーンウィジェット  を使用して 3 ~ 11 の値に設定できます。
    • スライダーでは、3 ~ 20 の値を選択できます。
    • 3 ~ 1000 の値を設定するには、値を手動で入力します。
  • 多角形の角度:キャンバスに対する多角形の相対的な角度を指定します。
  • 角の種類:多角形の角の種類を指定します。角丸(外側)、角丸(内側)、面取りがあります。
  • 多角形の半径:多角形の描画の正確な半径を指定します。オンスクリーンウィジェット  を使用して半径を変更できます。
  • 多角形の辺の長さ:多角形の各辺の長さを指定します。
  • 角丸の半径:多角形の角丸の半径を指定します。
  • 辺の長さを等しくする:多角形の変更中にライブシェイプの比率や対称性が崩れた場合、辺の長さを等しくするボタンを使用して多角形の辺のバランスを調整します。

ライン

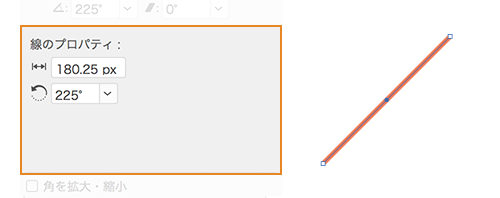

ライブシェイプのプロパティ | ライン
  • 線の長さ:描かれる線の長さを指定します。
  • 線の角度:キャンバスに対する線の相対角度を指定します。

バウンディングボックスとコントロールウィジェットを隠す

シェイプツールを使用するときは、バウンディングボックスの表示と非表示を切り替えることができます。次のいずれかの操作を行います。

  • 2 つのオプションを切り替えるには、Shift + Ctrl + B(Windows)、または Shift + Command + B(macOS)を押します。
  • 表示バウンディングボックスを隠すを選択するか、表示バウンディングボックスを表示を選択します。

ライブシェイプの描画ツールを選択し、コントロールパネルのシェイプウィジェットを隠す / 表示ボタン()をクリックして、オンスクリーンコントロールウィジェットを非表示または表示することもできます。

ライブシェイプの選択

レイヤーパネル

ライブシェイプは、異なるオブジェクトタイプとしてレイヤーパネルに表示されます。例えば、ライブ長方形を描画すると、レイヤーがレイヤーパネルで <Rectangle> と表示されます。これは、選択や変更の目的で使用可能なライブシェイプを特定するのに便利です。

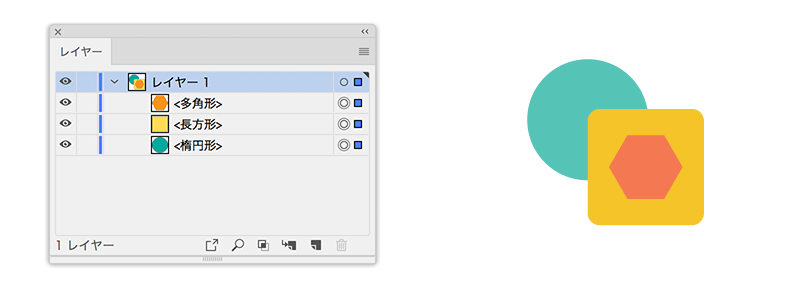

レイヤーパネルで <Rectangle> および <Ellipse> として表示されたライブ長方形と楕円形
例:ライブ長方形と楕円形がレイヤーパネルで <Rectangle> および <Ellipse> として表示されています。同様に、その他のライブシェイプもレイヤーパネルに表示されます。

メニューの選択

ドキュメント内の利用できるすべてのライブシェイプを選択するには、選択共通シェイプを選択します。

シェイプの変換

パスをライブシェイプに変換

  • 以前のバージョンの Illustrator で保存されたドキュメントを開く場合、そのドキュメントのシェイプは自動的にライブシェイプとして編集できるようにはなりません。パスをライブシェイプに変換するには、パスを選択し、オブジェクトシェイプシェイプに変換をクリックします。

ライブシェイプをパスに変換

  • ライブシェイプをパスに変換するには、ライブシェイプを選択してから、オブジェクトシェイプシェイプを拡張をクリックします。
