Előkészítő lépések
Egy új, intuitívabb termékélményt vezetünk be. Ha az itt látható képernyő nem illik a termék kezelőfelületéhez, válassza a súgót a jelenlegi élményhez.
Eddig soha nem látott módon hajthat végre műveleteket a 3D modellekkel a PDF-fájlokban. Ismerje meg, hogyan módosíthatja a renderelési módot, a megvilágítást, a projekciót és a hátteret a PDF-fájlokban az Acrobat használatával.
Előkészítő lépések
Egy új, intuitívabb termékélményt vezetünk be. Ha az itt látható képernyő nem illik a termék kezelőfelületéhez, válassza a súgót a jelenlegi élményhez.
Az Acrobat 3D eszközeivel egy 3D modell több komponensét is módosíthatja, mint például a merőleges vetítést, a leképezési módokat, a megvilágítást és a háttérszínt. Ez magával ragadó és vonzó vizuális élményt nyújt, amely dinamikusan kelti életre 3D modelljeit.
Ha merőleges vetítéssel szeretné megtekinteni a modellt, válassza ki a Merőleges vetítés használata lehetőséget . A merőleges vetítés lényegében véve eltávolít egy dimenziót; megőrzi az objektumok között fennálló méretarányokat, de a 3D modellnek kevésbé valósághű megjelenést kölcsönöz.
Válassza ki a Merőleges vetítés használata beállítást a leképezés Perspektivikus vetítés értékre módosításához.
A modell renderelési módja határozza meg a 3D modell felszíneinek a megjelenését.
Válassza a Modell leképezési módja lehetőséget a 3D eszközsoron. Megjelenik egy legördülő lista az összes leképezési móddal.
Alapértelmezés szerint a Tömör leképezési mód van kiválasztva. Ezt azonban az igényeinek megfelelően módosíthatja.
Példák a modell renderelési módjaira
A Modell renderelési módja szolgáltatás tényezők olyan kombinációit tartalmazza, amelyek meghatározzák a 3D modell megjelenését. Az alábbi illusztráció egy egyszerű objektum minden elérhető módon történő leképezését mutatja be.
A. Tömör B. Átlátszó határolókeret C. Áttetsző D. Tömör drótváz E. Illusztráció F. Tömör körvonal G. Árnyalt illusztráció H. Határolókeret I. Átlátszó határolókeret körvonal J. Drótváz K. Árnyalt drótváz L. Átlátszó drótváz M. Rejtett drótváz N. Csúcspontok O. Árnyalt csúcspontok
Válassza ki az Extra megvilágítás engedélyezése lehetőséget a 3D eszközsoron a megvilágítás be- és kikapcsolásához, illetve beállításához.
Különböző típusú elérhető megvilágítási lehetőségeket használhat.
A háttérszín módosításához válassza a Háttérszín lehetőséget.
A színpalettáról kiválaszthatja a kívánt színt.
Íme néhány grafikus ábrázolás, amely bemutatja a 3D eszközsor funkcióit.
A merőleges vetítést, a modell leképezési módjait, a megvilágítási sémákat és a háttérszínt úgy is módosíthatja, hogy jobb gombbal a 3D modellre kattint. Kattintson jobb gombbal a 3D modellre, majd válassza a Megtekintési beállítások lehetőséget.
A Modellfa a képernyő jobb oldalán jelenik meg. A Modellfa megnyitásához válassza a Modellfa váltása lehetőséget a 3D eszközsoron, vagy kattintson jobb gombbal a 3D modellre, majd válassza a Modellfa megjelenítése lehetőséget.
A Modellfa használatához az Acrobat vagy az Adobe Reader 7.0.7-es vagy újabb verziója szükséges. A korábbi verziók felhasználói is végrehajthatnak műveleteket a 3D modellekkel, de nem használhatják ehhez a modellfát.

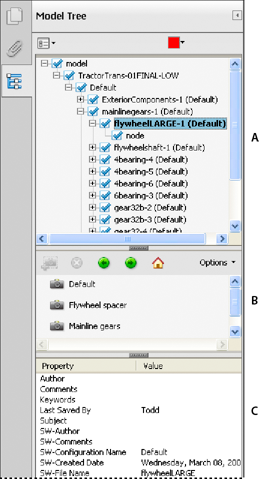

A. 3D objektumhierarchia B. Mentett nézetek C. Alkatrész vagy objektum adatai
A Modellfa három ablaktáblából áll, amelyek mindegyike adott típusú adatokat vagy vezérlőket jelenít meg.
Struktúra ablaktábla
A legfelső ablaktábla a 3D modell faszerkezetét mutatja. Egy autót ábrázoló 3D modell például külön objektumcsoportokat (úgynevezett csomópontokat) tartalmazhat a karosszéria, a motor és a kerekek leképezésére. Ebben az ablaktáblában navigálhat a hierarchián belül, illetve kijelölhet, elkülöníthet vagy elrejthet különféle részeket.
A termékgyártási adatok (PMI) elemcsoportként jelennek meg a hierarchia ugyanazon szintjén, mint a hozzájuk tartozó objektum vagy összeállítás.
Nézet ablaktábla
A középső ablaktábla a 3D modell definiált nézeteit jeleníti meg. Ha meg szeretné jeleníteni a korábban mentett nézetet, válassza ki azt a Nézet ablaktáblán lévő listából. További tudnivalók a 3D nézetek beállításáról a PDF fájlokban. Új nézeteket is hozzáadhat, illetve a meglévő nézeteket is szerkesztheti a Nézet ablaktáblában. Például egy alkatrész elkülönítése és elforgatása után mentheti az adott nézetet, beleértve a kamera látószögét, a hátteret, a megvilágítást és az egyéb tulajdonságokat.
Felhívjuk figyelmét, hogy ez a funkció az Adobe Reader programban nem érhető el.
Objektumadatok ablaktábla
Az alsó ablaktábla további adatokat mutat az objektumról vagy alkatrészről, például a tulajdonságokat és metaadatokat (ha vannak ilyenek). A 3D-objektumok ilyen adatai nem szerkeszthetők az Acrobat programban.
A Modellfa alapértelmezett viselkedésének módosításához nyissa meg a Beállítások párbeszédpanelt (Ctrl + K (Windows) és Command + K (macOS)). Válassza a Multimédia és 3D lehetőséget, majd válassza a rendelkezésre álló lehetőségek bármelyikét a Modellfa megnyitása a 3D aktiváláskor lehetőségből.
Modellfa.
A PDF dokumentum szerzője a 3D modell konvertálási beállításaiban megadhatja, hogy kiválasztáskor automatikusan megjelenjen aEgyes 3D modellek különálló alkatrészekből állnak. A Modellfa használható az egyes alkatrészek elrejtésére vagy elkülönítésére, a specifikus alkatrészek kinagyítására vagy bizonyos alkatrészek átlátszóvá tételére. A 3D modellben látható alkatrészek neve mellett egy pipa látható a fanézetben.
A. Kijelölt alkatrész B. Rejtett alkatrész C. Elkülönített alkatrész D. Átlátszó alkatrész
A 3D modellben a Kéz eszközzel válassza ki a módosítani kívánt alkatrészt. Ha egy beállítás megakadályozza a Kéz eszköz használatát, jelölje ki a kívánt alkatrészt a Modellfa listán.
Válassza a Modellfa lap jobb felső sarkában lévő Beállítások menüt.
Az, hogy a Beállítások menüben milyen elemek jelennek meg, attól függ, hogy a 3D modell egy vagy több alkatrészből épül-e fel.
Megjelenik egy legördülő menü, amelyben a következő műveletek közül választhat a 3D modellhez:
Modell renderelési módja
A teljes 3D modell felszínének megjelenését változtathatja meg az almenün választott elemnek megfelelően: Átlátszó határolókeret, Tömör, Átlátszó, Tömör drótváz stb.
Összes alkatrész megjelenítése
A teljes 3D modellt jeleníti meg.
Látható részhez igazítás
Az összes látható alkatrész megjelenítése és középre igazítása a nézetben.
Fizikai tulajdonságok megjelenítése
A felszín és a térfogat (ha rendelkezésre áll) megjelenítése a Modellfa Objektumadatok ablaktáblájában.
Határolókeret megjelenítése
A 3D objektumot vagy a modell kijelölt alkatrészeit határoló keret megjelenítése.
Határolókeret színének beállítása
A határolókeret színének módosítására szolgál. Válassza ki a beállítást, a színt, majd válassza ki az OK lehetőséget.
Elrejtés
Megjeleníti a modellt a kijelölt alkatrészek nélkül. A különböző alkatrészek elrejtéséhez és megjelenítéséhez a Modellfa felső ablaktáblájában lévő négyzeteket is bejelölheti, illetve törölheti ezek jelölését.
Elkülönítés
Csak a kijelölt alkatrészt jeleníti meg, az összes többit elrejti.
Rész elkülönítése
Kizárólag az elkülönített alkatrészhez megjeleníti a geometriai felépítést, a termékgyártási adatokat (PMI), valamint az összes nézetet (ideértve a PMI-nézeteket is). Az összes többi alkatrész nézetei és adatai rejtve vagy kijelöletlen állapotban maradnak. Ezek a változások a Modellfán is láthatók. A Struktúra ablaktáblán (fent) csak az elkülönített alkatrész van kijelölve, míg a többi alkatrész elérhető, de nincs bejelölve.
A (középen található) Nézet ablaktáblán csak azok a nézetek szerepelnek, amelyek definiálva lettek az elkülönített alkatrészhez, ideértve a PMI-nézeteket is. Ha valamelyik nézetet kiválasztja, akkor csak az ahhoz a nézethez tartozó PMI adatok jelennek meg a dokumentum-ablaktáblán. Az összeállításhoz vagy más alkatrészekhez kapcsolódó egyéb nézetek, beleértve az Acrobat programban létrehozott egyéni nézeteket is, rejtve maradnak. Különböző műveleteket hajthat végre a 3D modell kiválasztott részén, ha jobb gombbal kattint az alkatrészre, és a rendelkezésre álló funkciókat használja.
Az elkülönített alkatrész törléséhez próbálja meg a következőt:
Jelöljön ki egy másik alkatrészt a Rész elkülönítése paranccsal.
Jelölje ki a Modellfa Összeállítás lehetőségét.
Válassza ki a Kezdőlap nézet lehetőséget.
Ráközelítés az alkatrészre
A fókuszt a teljes 3D modellről a kijelölt alkatrészre helyezi. Ez különösen hasznos forgó alkatrészek esetén, hiszen lehetővé teszi a forgatást az alkatrész (és nem a teljes modell) középső fókusza körül.
Alkatrész leképezési módja
Az alkatrészhez rendelkezésre álló összes renderelési mód megjelenítése. A leképezési mód határozza meg a 3D modell megjelenítésének módját.
Áttetsző
A kijelölt alkatrészt áttetsző változatban jeleníti meg.
Exportálás XML-ként
Külön XML-fájlt hoz létre a 3D modell teljes fájából vagy aktuális csomópontjából.
Exportálás CSV-ként
Olyan fájlt hoz létre CSV formátumban, amely a modell összes adatát tartalmazza. Az adatokat exportálhatja a teljes modellfából vagy csupán egy kijelölt csomópontból. A fájl bármely, a CSV formátumot támogató programban megnyitható, így például a Microsoft Excel táblázatkezelőben is.
Ha a 3D modell termékgyártási adatokat (PMI) tartalmaz, akkor a menün rendelkezésre állnak az ezek megjelenítésére vagy elrejtésére szolgáló parancsok.
A 3D modell keresztmetszete olyan, mintha a belső részek megtekintése érdekében a modell félbe lenne vágva. A Keresztmetszetek vezérlői párbeszédpanelen módosítható a metszősík igazítása, eltolása és döntöttsége.
Előtte
Utána
A keresztmetszet ki-bekapcsolásához válassza ki a 3D eszközsor Keresztmetszetek be/kikapcsolása ikonját .
(Nem kötelező) Válassza ki a nyilat a Keresztmetszet be-/kikapcsolása opciót a legördülő menü megnyitásához. A Keresztmetszet tulajdonságai lehetőség kiválasztásakor megnyílik a Keresztmetszet tulajdonságai párbeszédpanel. Ezután tegye az alábbiak egyikét:
Módosítsa az Igazítás, a Megjelenítési beállítások és az Elhelyezés és tájolás csoportban lévő beállításokat.
Válassza ki a Metszeti nézet mentése gombot az aktuális keresztmetszeti nézet mentéséhez. (A mentett nézet meg fog jelenni a 3D eszköztár Nézetek menüjén és a Modellfa Nézet ablaktáblájában az alapértelmezett néven: MetszetiNézet[n].)
Az itt végrehajtott módosításokat a program azonnal alkalmazza. A módosításokat akkor lehet megtekinteni, ha a Keresztmetszet tulajdonságai párbeszédpanel nem takarja el az aktív 3D modellt. A Keresztmetszet tulajdonságai párbeszédpanel a PDF dokumentumra való fókuszálás és a dokumentummal végzett műveletek során is legfelül marad. A bezárásához válassza ki a jobb felső sarokban található Bezárás gombot.
Keresztmetszetek engedélyezése
Ha ki van választva, a további beállítások is elérhetők.
Igazítás
Azt határozza meg, hogy melyik tengelyhez (x, y vagy z) igazodjon a keresztmetszet.
Igazítás laphoz
Kivágja azt a metszetet egy síkból, amelyet a 3D modellben kiválasztott síklap határoz meg. (A párbeszédpanel mindaddig inaktív, amíg nem választja ki valamely modellalkotórész lapját.)
Igazítás 3 ponthoz
Azt a metszetet vágja ki a síkból, amelyet a 3D modellben kiválasztott tetszőleges három pont határoz meg. (A párbeszédpanel mindaddig inaktív, amíg nem választja ki valamely modell három pontját.)
Megjelenítési beállítások
Metszéspontok megjelenítése
Színezett körvonal hozzáadásával jelzi, hogy hol vágja ketté a metszősík a 3D modellt. Válassza ki a színtárat, ha másik színt szeretne választani.
Metszősík megjelenítése
A 3D modellt kettészelő síkidom megjelenítése. Válassza ki a színtárat, ha másik színt szeretne választani, és írjon be másik százalékos értéket, ha meg szeretné változtatni a sík fedettségét.
Kijelölt alkatrészek figyelmen kívül hagyása
A kijelölt alkatrészek eltávolítása a keresztmetszeti nézetből.
Szakaszfejek elhelyezése
A kijelölt alkatrészek eltávolítása a keresztmetszeti nézetből.
Áttetsző megjelenítése
A keresztmetszeten kívül fekvő alkatrészek megjelenítése.
Metszősík fedettsége
A metszősík áttetszőségi szintjét határozza meg.
Kamera igazítása a metszősíkhoz
A 3D modell elforgatása oly módon, hogy egy szintbe kerüljön a metszősíkkal.
Elhelyezés és tájolás
Eltolás
A 3D modellből kivágandó rész nagyságának meghatározása. Húzza a csúszkát balra vagy jobbra, vagy módosítsa a százalékos értéket.
Annak megfigyeléséhez, hogy miként osztják fel az egyes tengelyek a 3D modellt, jelöljön ki egy tengelyt, majd húzza az Eltolás csúszkát oda-vissza. Figyelje, hogyan változik a beágyazott 3D modell.
Átfordítás
Átfordítja a keresztmetszetet. Ha például a keresztmetszetben a modell felső fele van levágva, az Átfordítás gombot kiválasztva a program a felső felét jeleníti meg, az alsót pedig levágja.
Megdöntés csúszkák
A metszősík és a tengelyek által bezárt szöget határozza meg. Húzza a csúszkákat balra vagy jobbra, vagy módosítsa a százalékos értékeket.
Metszeti nézet mentése
A Nézet tulajdonságai párbeszédpanelt nyitja meg, amelyen kijelölheti a nézettel menteni kívánt megjelenítési tulajdonságokat. A menteni kívánt tulajdonságok kijelölése után a keresztmetszeti nézet felkerül a 3D eszköztár és a Modellfa nézetlistájára. A mentett nézet alapértelmezett neve: MetszetiNézet[n].
A nem mentett tulajdonságok visszaállnak az előző nézet beállítására. Ha például nem menti a háttérszínt, akkor a legközelebbi megnyitáskor a keresztmetszeti nézet háttérszíne visszaáll az előzőleg megjelenített nézetben érvényes színre.
A kameratulajdonságok határozzák meg az objektumnézet pontos szögét és elhelyezkedését. Ez egy kameranézetet definiál, amely mind az egyes nézetek, mind az egyes fájlok között megosztható.
Válassza ki a Kamera tulajdonságai elemet a 3D eszközsoron.
Ha az ikon nem látható, válassza ki a navigációs eszköz melletti nyilat a 3D eszközsor bal oldalán.
A 3D eszközsor Kamera tulajdonságai elemével módosíthatja a 3D modellek megtekintésének és használatának módját.
Kamerakészlet
Mentés másként
Segítségével új kameranézetet adhat hozzá, vagy egy meglévő nézetet választhat ki a menüből.
Igazítás
Cél
A kamera tulajdonságait csak a célpozícióhoz igazítja.
Kamera és cél
A kamera tulajdonságait a kamera irányához és a célpozícióhoz igazítja.
Modell kiválasztása
A beállítás engedélyezését követően válasszon ki egy 3D modellt a dokumentumban.
Ha a Cél beállítást választotta, a kamera céljának új pozíciója lesz a választott modell középpontja.
Ha a Kamera és cél beállítást választotta, a kamera céljának pozíciója lesz a kijelölt modell középpontja.
Arc kiválasztása
A beállítás engedélyezését követően válassza ki a 3D modell egy lapját a dokumentumban.
Ha a Cél beállítást választotta, a kamera céljának új pozíciója lesz a választott lap középpontja.
Ha a Kamera és cél beállítást választotta, a kamera céljának pozíciója lesz a kijelölt lap középpontja.
3 pont kiválasztása
A beállítás engedélyezését követően válasszon ki három pontot egy vagy több modellen.
Ha a Cél beállítást választotta, a kamera céljának új pozíciója lesz a három választott ponthoz tartozó középpont.
Ha a Kamera és cél beállítást választotta, a kamera céljának pozíciója lesz a három választott ponthoz tartozó középpont. A kamera pozíciója a három választott pont által meghatározott síkhoz igazodik.
Pozíció
Szögmértékegységek
A Kamera X, Kamera Y és Kamera Z értékét azimut, magasság és távolság értékre módosítja. Ezekkel az értékekkel a kamera azimut (távolság) alapján, magasság (X tengely) szerint, valamint a távolságérték alapján megadott nagyításmérték alapján kezelhető.
Cél
A 3D modell azon pontjára hivatkozik, amelyre a kamera irányul. A kamera célértékének beállításával a kamerát a 3D modell egy adott területére vagy elemére fókuszálhatja, majd a jobb láthatóság érdekében mozgathatja a kamerát ezen a területen.
Paraméterek
Látótér
Megváltoztatja a fényképezőgép fókuszszögét. A Látótér csúszka elhúzásával módosíthatja a fókuszszöget a kívánt fokra.
Görgetés
Megváltoztatja a fényképezőgép dőlésszögét. A Dőlés csúszka elhúzásával módosíthatja a dőlésszöget a kívánt fokra.
Kameranézet mentése
Elmenti a beállításokat, és hozzáadja a nézetet a Modellfához.
