3D nézetek beállítása PDF fájlokban

Ismerje meg, hogyan állíthat be 3D nézeteket a PDF-ekben az Adobe Acrobat programban. Kövesse lépésről lépésre haladó útmutatónkat, és javítsa a dokumentummegjelenítés élményét.

Előkészítő lépések

Egy új, intuitívabb termékélményt vezetünk be. Ha az itt látható képernyő nem illik a termék kezelőfelületéhez, válassza a súgót a jelenlegi élményhez.

Az új felhasználói felületen az eszközök a képernyő bal oldalán jelennek meg.

Alapértelmezett nézet

A 3D modell alapértelmezett nézetével könnyen vissza lehet térni a kiindulóponthoz, amikor a modellel műveletet kell végeznie. Felhívjuk figyelmét, hogy az alapértelmezett nézet eltér az előnézettől, amely akkor mutatja a 3D modell megjelenését, amikor az nincs aktiválva. A 3D eszközsor Nézetek menüje és Modellfa Nézet ablaktáblája a 3D modell összes elérhető nézetét tartalmazó teljes listát jeleníti meg. Az Acrobat egy kezdeti alapértelmezett nézetet generál, amikor egy 3D modellből PDF-et generál vagy egy 3D fájlt egy létező PDF-hez ad. Ez az alapértelmezett nézet független a 3D fájl minden további nézetétől vagy alapértelmezett nézetétől.

Az alapértelmezett nézet a következő jellemzőkkel rendelkezik:

  • Perspektivikus vetítés.
  • A megfigyelési pont az objektumtól úgy helyezkedik el, hogy az összes látható csomópont töltse ki a mező nézet nagy részét.
  • Az eltolás iránya és tájolása főként a negatív X tengelyen helyezkedik el, kisebb negatív Y-tengely eltolással és kisebb pozitív Z tengely eltolással.
  • A kamera a látható csomópontok közepe felé néz úgy, hogy a Z-tengely függőleges és a felfelé irány a pozitív a megjelenített megjegyzésben.

Az alapértelmezett nézet háttérszínének, leképezési módjának és megvilágításának testreszabásához kövesse az alábbi lépéseket:

  1. Válassza ki a bal felső sarokban lévő Összes eszköz menüt. Válassza ki a Továbbiak megtekintése beállítást a bal oldalsávon, és navigáljon a Rich Media hozzáadása beállításra. Ezután válassza ki a 3D média eszközt.

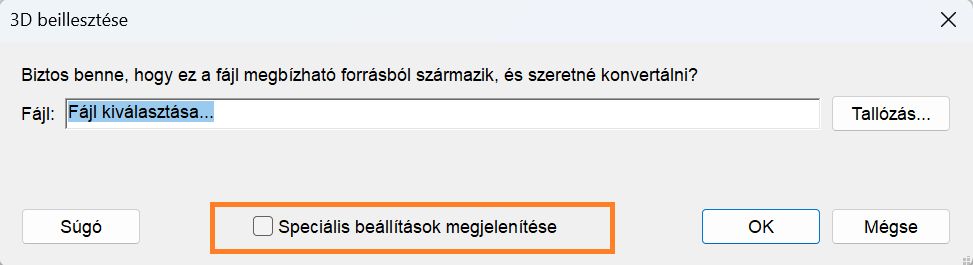

  2. Itt a kívánt helyre húzással vagy dupla kattintással is beillesztheti a 3D médiatartalmat. Ezzel a művelettel megnyitja a 3D beillesztése párbeszédpanelt. Válassza ki a Speciális beállítások megjelenítése lehetőséget a 3D beillesztése párbeszédpanelen.

    Válassza a Speciális beállítások megjelenítése lehetőséget

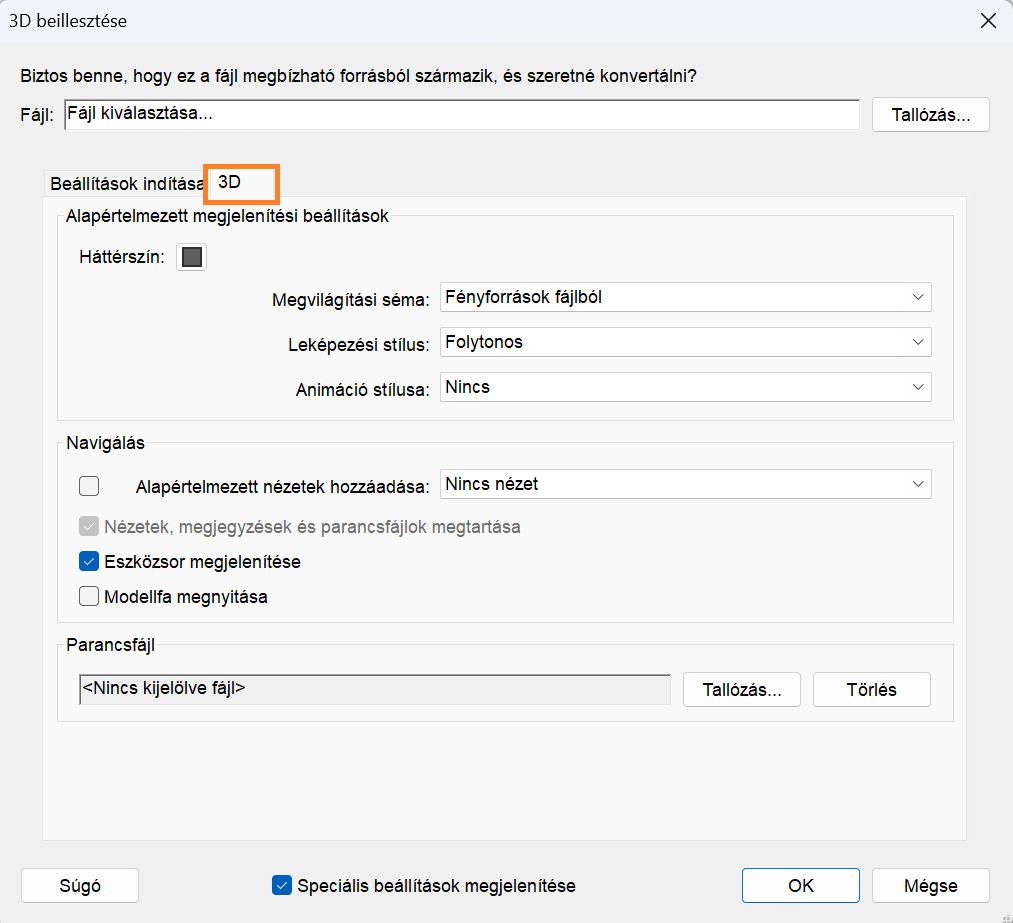

  3. Válassza ki a 3D lapot, módosítsa a megjelenített paramétereket, majd válassza az OK lehetőséget.

    Adjust-3d-parameters

Egyéni nézet létrehozása

Az Acrobat lehetővé teszi, hogy a 3D tartalomban való navigálás megkönnyítése érdekében további nézeteket hozzon létre a 3D modellhez. A nézeteket személyre szabva különböző perspektívákat jeleníthet meg, például fent, lent, balra, jobbra, belül, kívül, robbantott vagy összeszerelt. A személyre szabott nézetek olyan különféle beállításokat tartalmaznak, mint a megvilágítás, a kamera helyzete, a leképezési mód, a modellfa állapota, az áttetszőség és a keresztmetszettel kapcsolatos beállítások. A pontos kameratulajdonságok is szerepelhetnek az egyéni nézetekben.

  1. A modell kiválasztásához válassza ki a 3D modellt a Kiválasztás eszközzel.

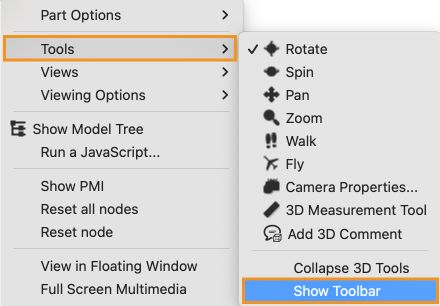

  2. A 3D modell nézetének módosításához kattintson rá a jobb gombbal, és navigáljon az Eszközök beállításhoz. Innen válassza ki az Eszközsor megjelenítése lehetőséget. A 3D eszközsor megjelenését követően használhatja az Elforgatás, Oldalmozgatás és Nagyítás eszközöket a nézet beállításához.

    Eszközsor megjelenítése

  3. A Nézet tulajdonságai párbeszédpanelen jelölje ki a nézetbe felvenni kívánt megjelenítési beállításokat.

    A ki nem jelölt tulajdonságok a legutóbb megjelenített beállításokat használják. Ha például nincs kijelölve a Háttérszín beállítás, akkor a nézet háttérszíne a korábban használt marad.

    A nézet Új Nézet néven jelenik meg a Modellfa Nézet ablaktáblájában. Jelölje ki az átnevezéshez.

Nézet megjelenítése

Az alapértelmezett nézettől eltérő nézet megjelenítéséhez válassza ki a nézetet a Nézetek legördülő menüben a 3D eszközsor használatával.

Az alapértelmezett nézet módosítása

Ha a preferált nézetet szeretné alapértelmezettként beállítani a 3D modellhez, kattintson jobb gombbal a 3D modellre. Válassza ki a Nézetek, majd a Nézetek kezelése lehetőséget. Válassza ki azt a nézetet, amelyet alapértelmezettként kíván beállítani, majd válassza ki a Használat alapértelmezettként gombot. Ha elkészült, válassza az OK lehetőséget.

Megjegyzés:

Új nézet létrehozásához válassza a Nézetek legördülő menüt a 3D eszköztárban, majd válassza a Nézetek kezelése lehetőséget. A Nézetek kezelése párbeszédpanelen válassza az Új nézet lehetőséget, majd kövesse a képernyőn megjelenő utasításokat.

Változtassa meg a posztert, hogy az alapértelmezett nézethez illeszkedjen

Ha a posztert az alapértelmezett nézethez szeretné igazítani, kövesse az alábbi lépéseket:

  1. Válassza ki a bal felső sarokban lévő Összes eszköz menüt. A bal oldalsávon válassza a Továbbiak megtekintése lehetőséget, és navigáljon a Rich Media hozzáadása beállításra. Ezután válassza ki a 3D média eszközt.

  2. Itt a kívánt helyre húzással vagy dupla kattintással is beillesztheti a 3D médiatartalmat. Ezzel a művelettel megnyitja a 3D beillesztése párbeszédpanelt. Válassza ki a Speciális beállítások megjelenítése lehetőséget a 3D beillesztése párbeszédpanelen, majd válassza a Beállítások indítása lapot.

  3. A Poszterkép részen válassza a Poszter beolvasása az alapértelmezett nézetből elemet.

  4. Válassza az OK lehetőséget, majd mentse a PDF-et.

Ehhez a művelethez egy legalább egy definiált (a felhasználó által létrehozott) nézetet tartalmazó 3D modell szükséges. A nézetet a következő lépések végrehajtásával lehet társítani meglévő könyvjelzőhöz:

  1. Új könyvjelző létrehozásához válassza ki a Könyvjelző elemet a jobb oldalsávon a Könyvjelzők panel megnyitásához. Válassza az Új könyvjelző hozzáadása lehetőséget  a Könyvjelzők panel tetején, és írja be az új könyvjelző nevét. Ezután kattintson jobb gombbal a könyvjelző nevére, és válassza a Tulajdonságok lehetőséget.  Emellett, ha csatolni szeretné a nézetet egy létező könyvjelzőhöz vagy hivatkozáshoz, a jobb egérgombbal kattintson a könyvjelzőre vagy a hivatkozásra, és válassza a Tulajdonságok parancsot.

  2. A Tulajdonságok párbeszédpanelen válassza a Műveletek lapot.

  3. A Művelet kiválasztása menüben válassza a Váltás 3D/multimédiás nézetre, majd a Hozzáadás elemet.

  4. A Jelöljön ki egy 3D nézetet párbeszédpanel bal oldali listáján válassza ki a 3D modell 3D kommentárját, majd a jobb oldalon válasszon ki egy nézetbeállítást:

    Aktuális nézet

    A létrehozott hivatkozás vagy könyvjelző lemásolja a dokumentum 3D elforgatási, eltolási és nagyítási beállításait, függetlenül attól, hogy az adott nézet szerepel-e a modellfán definiált nézetként.

    Első nézet

    A program módosítja a Modellfa-lista tetején lévő nézetet.

    Utolsó nézet

    A program módosítja a Modellfa-lista alján lévő nézetdefiníciót.

    Előző nézet

    Lépés felfelé a modellfa definiált nézeteket tartalmazó listáján, egyszerre egy nézetet megjelenítve.

    Következő nézet

    Lépés lefelé a modellfa definiált nézeteket tartalmazó listáján, egyszerre egy nézetet megjelenítve.

    Névvel ellátott nézet

    Váltás az ez alatt a parancs alatt található, a definiált nézeteket tartalmazó listáról kiválasztott nézetre.

    Megjegyzés:

    Ha azt szeretné, hogy egy könyvjelző vagy egy hivatkozás át is ugorjon egy megadott oldalra és oldalnézetre, válassza a Művelet kiválasztása menü Lépjen be az oldalnézetbe elemét, majd válassza a Hozzáadás lehetőséget. Ezután a görgetősávokkal és a nagyítási eszközökkel módosítsa az oldalnézetet, mielőtt a Hivatkozás beállítása lehetőséget választaná. Ha befejezte, válassza a Tulajdonságok párbeszédpanel Bezárás lehetőségét.

3D nézet hozzáadása hivatkozáshoz

A következő lépéseket követve adhat 3D nézetet egy hivatkozáshoz:

  1. Új hivatkozás létrehozásához válassza az Összes eszköz, majd a PDF szerkesztése lehetőséget. A bal oldalsávon válassza az Összekapcsolás, majd a Hivatkozás hozzáadása vagy szerkesztése lehetőséget. Most áthúzással hozzon létre egy téglalapot bárhol az oldalon. Ezzel a művelettel megnyit egy Hivatkozás létrehozása párbeszédpanelt. Ezután a Hivatkozási művelet menüpontban válassza ki az Egyedi hivatkozás, majd a Tovább lehetőséget.

  2. A Hivatkozás tulajdonságai párbeszédpanelen válassza a Műveletek lapot. A Művelet kiválasztása legördülő menüben válassza a Váltás 3D/multimédiás nézetre, majd a Hozzáadás elemet.

  3. A Jelöljön ki egy 3D nézetet párbeszédpanel bal oldali listáján válassza ki a 3D modell 3D kommentárját, majd a jobb oldalon válasszon ki egy nézetbeállítást. Itt találja a nézetbeállítások és funkcióik listáját.

    Aktuális nézet

    A létrehozott hivatkozás vagy könyvjelző lemásolja a dokumentum 3D elforgatási, eltolási és nagyítási beállításait, függetlenül attól, hogy az adott nézet szerepel-e a modellfán definiált nézetként.

    Első nézet

    A program módosítja a Modellfa-lista tetején lévő nézetet.

    Utolsó nézet

    A program módosítja a Modellfa-lista alján lévő nézetdefiníciót.

    Előző nézet

    Lépés felfelé a modellfa definiált nézeteket tartalmazó listáján, egyszerre egy nézetet megjelenítve.

    Következő nézet

    Lépés lefelé a modellfa definiált nézeteket tartalmazó listáján, egyszerre egy nézetet megjelenítve.

    Névvel ellátott nézet

    Váltás az ez alatt a parancs alatt található, a definiált nézeteket tartalmazó listáról kiválasztott nézetre.

    Megjegyzés:

    Ha azt szeretné, hogy egy könyvjelző vagy egy hivatkozás át is ugorjon egy megadott oldalra és oldalnézetre, válassza a Művelet kiválasztása menü Lépjen be az oldalnézetbe elemét, majd válassza a Hozzáadás lehetőséget. Ezután a görgetősávokkal és a nagyítási eszközökkel módosítsa az oldalnézetet, mielőtt a Hivatkozás beállítása lehetőséget választaná. Ha befejezte, válassza a Tulajdonságok párbeszédpanel Bezárás lehetőségét.

3D nézet törlése

Nézet törléséhez váltson a 3D eszközsorra, majd válassza ki a Nézetek legördülő menüben a Nézetek kezelése lehetőséget. Jelölje ki az eltávolítani kívánt nézeteket, majd válassza a Nézet törlése lehetőséget.
