펜 도구를 사용하여 그리기

펜 도구로 직선 선분 그리기

[펜] 도구로 그릴 수 있는 가장 단순한 패스는 직선으로, [펜] 도구를 클릭하면 두 개의 기준점이 만들어지면서 직선이 그려집니다. [펜] 도구를 계속 클릭하면 직선 선분이 모퉁이점으로 연결된 패스를 만들 수 있습니다.

펜 도구
[펜 도구]를 클릭하여 직선을 만듭니다.

  1. [펜 도구]()를 선택합니다.

  2. 직선 선분을 시작하려는 위치에 펜 도구를 놓고 클릭하여 첫 번째 기준점을 정의합니다(드래그하지는 않음).

    참고:

    • 그리는 첫 번째 선분은 두 번째 기준점을 클릭할 때까지 나타나지 않습니다.
    • 또한 실수로 [펜 도구]를 드래그하여 방향선이 나타난 경우에는 편집 > 실행 취소를 선택하고 다시 클릭합니다.
  3. 선분을 끝내려는 위치를 다시 클릭합니다.선분의 각도를 45°의 배수로 제한하려면 Shift 키를 누른 상태에서 클릭합니다.

  4. 다른 직선의 기준점을 설정하려면 계속 클릭합니다.

    마지막으로 추가한 기준점은 선택된 상태임을 나타내기 위해 항상 단색 정사각형으로 나타납니다. 기준점을 더 추가하면 이전에 정의한 기준점은 비게 되고 선택이 취소됩니다.

  5. 다음 중 하나를 수행하여 패스를 완성합니다.
    • 패스를 닫으려면 펜 도구를 첫 번째(빈) 기준점 위로 가져갑니다. 위치가 올바르게 지정되면 펜 도구 포인터  옆에 작은 동그라미가 나타납니다. 클릭하거나 드래그하여 패스를 닫습니다.
    • 패스를 열린 상태로 두려면 모든 오브젝트 밖의 아무 부분을 Ctrl 키(Windows)를 누른 채로 클릭하거나 Command 키(macOS)를 누른 채로 클릭합니다.
    • 패스를 열린 상태로 두려면 다른 도구도 선택할 수 있습니다. 또는 선택 > 선택 해제를 선택합니다. Enter 또는 Return 키를 눌러서 패스를 열린 상태로 둘 수도 있습니다.

펜 도구를 사용하여 곡선 그리기

곡선의 방향이 바뀌는 지점에 기준점을 추가하고 곡선의 모양을 만드는 방향선을 드래그하여 곡선을 만들 수 있습니다. 방향선의 길이와 기울기에 따라 곡선의 모양이 정해집니다.

되도록 적은 수의 기준점을 사용하여 곡선을 그릴 경우 곡선을 보다 쉽게 편집할 수 있으며 시스템에서 더 빠르게 표시하고 인쇄할 수 있습니다. 너무 많은 점을 사용하면 곡선에서 원하지 않는 충돌이 생길 수 있습니다. 대신 간격을 넓게 하여 기준점을 그리고 방향선의 길이와 각도를 조정하여 곡선의 모양을 만듭니다.

  1. [펜 도구]를 선택합니다.
  2. 곡선을 시작할 위치에 펜 도구를 놓고 마우스 단추를 누릅니다. 첫 번째 기준점이 나타나고 펜 도구 포인터가 화살표로 바뀝니다.

  3. 곡선 선분을 드래그하여 만들고 있는 곡선 선분의 경사를 설정한 다음, 마우스 단추를 놓습니다.

    일반적으로 그리려는 다음 기준점까지의 거리의 1/3 정도 방향선을 늘립니다. 방향선의 한쪽 또는 양쪽 모두를 나중에 조정할 수 있습니다.

    도구의 이동을 45°의 배수로 제한하려면 Shift 키를 누른 채 드래그합니다.

    곡선의 첫 번째 점 그리기
    곡선의 첫 번째 점 그리기

    A. 펜 도구 위치 지정 B. 마우스 단추를 누른 상태로 드래그 시작 C. 드래그하여 방향선 늘리기
  4. 곡선 선분을 끝내려는 위치에 [펜] 도구를 가져간 후 다음 중 하나를 수행합니다.
    • C자 곡선을 만들려면 이전 방향선의 반대 방향으로 드래그합니다. 그런 다음 마우스 단추를 놓습니다.

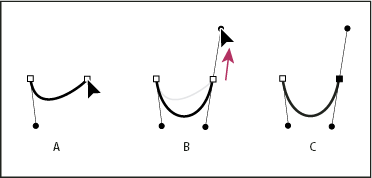

    곡선의 두 번째 점 그리기
    곡선의 두 번째 점 그리기

    • S자 곡선을 만들려면 이전 방향선과 같은 방향으로 드래그합니다. 그런 다음 마우스 단추를 놓습니다.

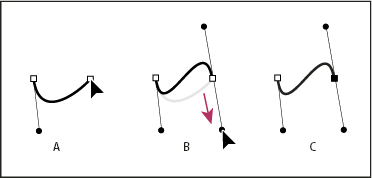

    S자 곡선 그리기
    S자 곡선 그리기

    참고:

    곡선을 그릴 때 길이를 다르게 하려면 매끄러운 점의 핸들을 드래그하는 동안 Command/Ctrl 키를 누릅니다.

    Drag-inequal-handles
    곡선을 그리는 동안 길이가 다른 핸들 드래그

    A. 반대편 핸들은 동일하며 연결되어 있습니다. B. Cmd/Ctrl 키를 누르면 반대 핸들은 동일하지 않게 연결됩니다.
  5. 다른 위치에서 펜 도구를 계속 드래그하면 일련의 매끄러운 곡선을 만들 수 있습니다. 기준점은 곡선의 정점이 아닌 각 곡선의 시작과 끝에 놓아야 합니다.

    참고:

    기준점의 방향선을 끊으려면 Alt 키(Windows) 또는 Option 키(macOS)를 누른 상태에서 방향선을 드래그합니다.

  6. 다음 중 하나를 수행하여 패스를 완성합니다.



    • 패스를 닫으려면 펜 도구를 첫 번째(빈) 기준점 위로 가져갑니다. 위치가 올바르게 지정되면 펜 도구 포인터  옆에 작은 동그라미가 나타납니다. 클릭하거나 드래그하여 패스를 닫습니다.
    • 패스를 열린 상태로 두려면 모든 오브젝트 밖의 아무 부분을 Ctrl 키(Windows)를 누른 채로 클릭하거나 Command 키(macOS)를 누른 채로 클릭합니다.
    • 패스를 열린 상태로 두려면 다른 도구를 선택할 수 있습니다. 또는 선택 > 선택 해제를 선택합니다.



    참고:

    곡선 닫기를 미세하게 조정할 수 있습니다:

    • 닫는 고정점의 위치를 변경하려면 패스를 닫는 동안 스페이스바를 누릅니다.
    • Option/Alt 키를 누르고 닫는 고정점의 위치 핸들의 연결을 끊습니다.

    Control-closing-paths
    닫힌 패스 조정

    A. 닫는 고정점의 위치 변경 B. 닫는 고정점의 위치를 조정하기 위해 연결된 핸들 끊기

그리는 동안 기준점 위치 다시 지정

  1. 마우스를 클릭하여 기준점을 만든 후에 계속해서 마우스 단추를 누른 상태로 두고, 스페이스바를 누른 상태로 드래그하면 기준점의 위치를 다시 지정할 수 있습니다.

패스 그리기 완료

  1. 다음 방법 중 하나를 수행하여 패스를 완성합니다.
    • 패스를 닫으려면 펜 도구를 첫 번째(빈) 기준점 위로 가져갑니다. 위치가 올바르게 지정되면 펜 도구 포인터  옆에 작은 동그라미가 나타납니다. 클릭하거나 드래그하여 패스를 닫습니다.
    • 패스를 열린 상태로 두려면 모든 오브젝트 밖의 아무 부분을 Ctrl 키(Windows)를 누른 채로 클릭하거나 Command 키(macOS)를 누른 채로 클릭합니다.

패스를 열린 상태로 두려면 다른 도구를 선택할 수 있습니다. 또는 선택 > 선택 해제를 선택합니다.

직선을 그린 다음 곡선 그리기

  1. 펜 도구로 두 위치의 모퉁이점을 클릭하여 직선 선분을 만듭니다.
  2. 선택한 끝점 위로 펜 도구를 가져갑니다. Illustrator에서는 포인터가 올바른 위치에 있으면 펜 도구 옆에 점 변환 아이콘이 나타납니다. 다음에 만들 곡선 선분의 기울기를 설정하려면 기준점을 클릭한 다음 나타나는 방향선을 드래그합니다.

    선분 그리기
    직선 선분과 곡선 선분 이어서 그리기(1단계)

    A. 직선 선분 완성 B. 끝점 위에 펜 도구 놓기 C. 방향점 드래그
  3. 다음 기준점 위치에 펜 도구를 놓고 새 기준점을 클릭(필요한 경우 클릭한 다음 드래그)하여 곡선을 완성합니다.
    선분 그리기
    직선 선분과 곡선 선분 이어서 그리기(2단계)

    A. 펜 도구 위치 지정 B. 방향선 드래그 C. 완성된 새 곡선 선분

곡선을 그린 다음 직선 그리기

  1. [펜] 도구로 드래그하여 곡선 선분의 첫 번째 매끄러운 점을 만든 다음 마우스 단추를 놓습니다.
  2. 곡선 선분을 끝내려는 위치로 [펜] 도구를 가져간 다음 드래그하여 곡선을 완성하고 마우스 단추를 놓습니다.
    선분 그리기
    곡선 선분과 직선 선분 이어서 그리기(1단계)

    A. 곡선 선분의 첫 번째 매끄러운 점을 완성하고 끝점 위로 펜 도구 가져가기 B. 드래그하여 곡선 완성
  3. 선택한 끝점 위로 펜 도구를 가져갑니다. 포인터가 올바른 위치에 있으면 펜 도구 옆에 점 변환 아이콘이 나타납니다. 기준점을 클릭하여 매끄러운 점을 모퉁이점으로 변환합니다.
  4. 직선 선분을 끝내려는 위치로 펜 도구를 가져간 다음 클릭하여 직선 선분을 완성합니다.
    선분 그리기
    곡선 선분과 직선 선분 이어서 그리기(2단계)

    A. 기존 끝점 위에 펜 도구 놓기 B. 끝점 클릭 C. 다음 모퉁이점 클릭

모퉁이점으로 연결된 두 개의 곡선 선분 그리기

  1. 펜 도구로 드래그하여 곡선 선분의 첫 번째 매끄러운 점을 만듭니다.
  2. 펜 도구의 위치를 바꾸고 드래그하여 두 번째 매끄러운 점으로 곡선을 만든 다음, Alt 키(Windows) 또는 Option 키(macOS)를 누른 채 방향선을 반대 방향의 끝점으로 드래그하여 다음 곡선의 기울기를 설정합니다. 그런 다음 키와 마우스 단추를 놓습니다.

    이렇게 하면 방향선이 분할되면서 매끄러운 점이 모퉁이점으로 바뀝니다.

  3. 두 번째 곡선 선분을 끝내려는 위치에 펜 도구를 놓고 새 매끄러운 점을 드래그하여 두 번째 곡선 선분을 완성합니다.
두 곡선 그리기
두 곡선 그리기

A. 새 매끄러운 점 드래그 B. Alt 키 또는 Option 키를 누른 채 드래그하면서 방향선의 방향을 위로 바꾸어 방향선 분할하기 C. 세 번째 위치를 지정하고 드래그한 후의 결과

곡률 도구로 그리기

곡률 도구는 패스 생성을 단순화하고 그리기를 쉽고 직관적으로 할 수 있도록 합니다. 이 도구는 만들거나, 전환, 편집, 추가 기능을 활성화하거나, 매끄러운 모퉁이 점을 제거합니다. 패스 작업을 신속하고 정밀하게 하기 위해 여러 도구 간에 전환할 필요가 없습니다.

  1. [곡률] 도구()를 선택합니다.

  2. 대지에 두 점을 찍은 다음, 고무줄 미리 보기를 보고, 마우스를 놓는 위치에 따라 결과 패스의 모양을 표시합니다.

    참고:이 도구에서는 기본적으로 고무줄 기능이 켜져 있습니다. 이 기능을 끄려면 기본 설정(기본 설정 > 선택 및 고정점 표시 > 펜 도구에 고무줄 사용)을 사용하십시오.

  3. 마우스를 사용하여 점을 찍거나, 탭하여 매끄러운 점을 만듭니다. 모퉁이점을 만들려면 두 번 클릭하거나, 클릭하거나 탭한 상태에서 Alt 키를 누릅니다.

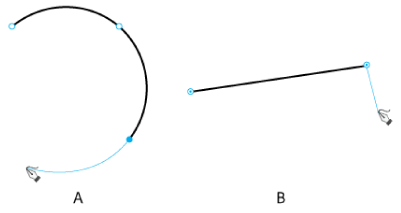

    curvature-tool
    A. 기본적으로 매끄러운 점은 곡선을 만듭니다. B. 모퉁이점을 만들려면 두 번 클릭하거나, 포인트를 놓은 상태에서 Alt 키를 누릅니다.
  4. 몇 가지 작업을 수행할 수 있습니다.

    • Option(macOS) / Alt(Windows) + 키를 클릭하여 기존 패스나 모양에 점을 계속 추가합니다.
    • 점을 두 번 클릭하거나 두 번 탭하여 매끄러운 유형 점이나 모퉁이점을 서로 전환합니다.
    • 점을 클릭하거나 탭한 다음 드래그하여 이동
    • 점을 클릭하거나 탭하고 Delete 키를 눌러 점을 삭제합니다. 곡선은 유지됩니다.
    • Esc 키를 눌러 그리기를 중지합니다.

고무 밴드 미리 보기

펜 도구와 곡률 도구에 이전 고정점에서 포인터의 현재 위치로 그릴 패스 미리 보기가 표시됩니다.

  1. 펜 도구나 곡률 도구를 사용하여 대지를 한 번 클릭하여 매끄러운 점을 그리고 마우스를 드래그하여 원하는 대로 핸들을 만들 수 있습니다.

    참고: 매끄러운 점을 그릴 때 반대 핸들은 항상 동일하게 쌍을 이룹니다. 길이가 다른 핸들을 만들려면(연결은 그대로 유지함) Command/Ctrl을 누른 채 매끄러운 점의 핸들을 드래그합니다.

  2. 마우스 단추를 놓습니다. 마우스 포인터를 대지로 이동하면 마우스 포인터 위치에서 고정점을 제거하도록 선택한 경우 무엇이 그려지는지를 나타내는 패스가 표시됩니다.

    RubberBand
    A. 첫 번째 고정점과 해당 핸들 B. 첫 번째 고정점과 마우스 포인터 사이의 패스 고무줄 미리 보기
  3. 표시된 미리 보기가 그리려는 패스이면 위치를 클릭했을 때 미리 보기대로 패스가 그려집니다.

참고:

미리 보기에서 Esc 키를 누르면 미리 보기가 중지되고 패스가 종료됩니다. 이 동작은 펜 도구로 작업하는 동안 단축키 P를 누르는 것과 같습니다(미리 보기 기능 꺼짐).

고무 밴드 미리 보기를 켜거나 끕니다.

  1. 환경 설정 대화 상자를 엽니다(Ctrl + K).

  2. 선택 및 고정점 표시 탭으로 이동합니다.

  3. 원하는 옵션을 선택하거나 지웁니다.

    • 펜 도구에 고무 밴드 활성화
    • 곡률 도구에 고무 밴드 활성화
    RubberBand_Preferences_2

연필 도구로 그리기

연필 도구를 사용하면 종이에 연필로 그리는 것처럼 열린 패스와 닫힌 패스를 그릴 수 있습니다. 이 도구는 빠르게 스케치할 때나 손으로 그린 듯한 느낌을 줄 때 가장 좋습니다. 패스를 그린 후 필요하면 즉시 패스를 변경할 수 있습니다.

기준점은 [연필] 도구로 그릴 때 자동적으로 설정되므로 위치를 지정할 필요가 없습니다. 그러나 패스가 완성된 후에 기준점을 조정할 수 있습니다. 설정되는 기준점 수는 패스의 길이와 복잡도 및 [연필 도구 환경 설정] 대화 상자의 허용치 설정에 따라 결정됩니다. 이러한 설정은 마우스나 그래픽 타블렛 스타일러스의 움직임에 대한 [연필] 도구의 민감도를 제어합니다.

연필 도구를 사용하여 자유 형태의 패스 그리기

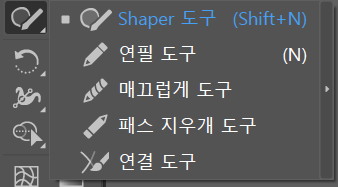

  1. Shaper 도구()를 클릭한 채 누르고 있습니다. [연필 도구]를 선택합니다.

    Pencil-tool_tools-panel
  2. 패스를 시작하려는 위치에 도구를 놓고 드래그하여 패스를 그립니다. 연필 도구()에 자유 곡선 패스를 그리고 있음을 나타내는 작은 x가 표시됩니다.

    드래그할 때 포인터의 움직임에 따라 점선이 그려집니다. 패스의 양 끝과 중간의 여러 위치에 기준점이 나타납니다. 패스는 현재의 획 및 칠 특성을 사용하고 기본적으로 선택된 상태를 유지합니다.

연필 도구를 사용하여 제한되거나 제한 없는 직선 선분 그리기

연필 도구를 사용하여 제한된 또는 제한 없는 직선 선분을 그릴 수 있습니다.

  • 제한된 직선 선분: 0, 45 또는 90도로 제한되는 직선 선분을 그리려면 Shift 키를 누른 채로 연필 도구를 사용합니다. 직선 선분을 그리는 동안 직선 선분 커서()가 표시됩니다.
  • 제한 없는 직선 선분: 제한 없는 직선 선분을 그리려면 Option/Alt 키를 누릅니다. 그렇지만 다중선 패스를 그리려면 다음과 같이 합니다.
    1. 선분을 그립니다.
    2. 다음 중 하나를 수행합니다.
    • Shift 또는 Option/Alt 키를 누른 채로 선 끝점에 커서를 놓습니다. 패스 연속 커서()가 표시되면 마우스 단추를 클릭하고 다른 선을 그립니다.
    • 마우스 단추를 누르고 있다가 놓은 후 Shift 또는 Option/Alt 키를 누르고 다음 선분을 그립니다.

연필 도구를 사용하여 닫힌 패스 그리기

  1. [연필 도구]()를 선택합니다.

  2. 패스를 시작하려는 위치에 도구를 놓고 드래그하여 패스를 그립니다.

  3. 드래그를 시작한 후 Alt 키(Windows) 또는 Option 키(macOS)를 누릅니다. 연필 도구에 닫힌 패스를 그리고 있음을 나타내는 작은 원()이 표시됩니다.

  4. 원하는 크기와 모양의 패스가 완성되면 Alt 키나 Option 키는 그대로 누른 채 마우스 단추를 놓습니다. 패스가 닫힌 후에 Alt 키나 Option 키를 놓습니다.

    닫힌 패스를 만들기 위해 커서를 패스의 시작점 위로 가져가지 않아도 됩니다. 다른 위치에 마우스 단추를 놓으면 원래 점과 잇는 가장 짧은 선이 만들어지면서 연필 도구가 모양을 닫습니다.

연필 도구로 패스 편집

연필 도구를 사용하여 패스를 편집하고, 어느 모양에나 자유 형태의 선과 모양을 추가할 수 있습니다.

연필 도구를 사용하여 패스에 추가

  1. 기존 패스를 선택합니다.
  2. [연필 도구]()를 선택합니다.

  3. 연필 끝을 패스의 끝점에 놓습니다.

    연필 끝의 옆 부분에서 작은 x가 사라지면 끝점에 가까워진 것입니다.

  4. 드래그하여 패스를 계속 그립니다.

연필 도구를 사용하여 두 개의 패스 연결

  1. [선택 도구]를 사용하여 Shift 키를 누른 상태에서 클릭하거나 패스 주위를 드래그하여 두 개의 패스를 선택합니다.

  2. [연필 도구]()를 선택합니다.

  3. 한 패스에서 시작하려는 위치에 포인터를 놓고 다른 패스 쪽으로 드래그합니다. 기존 패스에 추가하고 있음을 나타내는 작은 병합 기호()가 연필 도구에 표시됩니다.

  4. 다른 패스의 끝점에 드래그한 뒤 마우스 단추를 놓습니다.

    참고:

    최상의 결과를 얻기 위해서는 패스가 만들어진 방향으로 계속 진행되는 것처럼 한 패스에서 다른 패스로 드래그합니다.

연필 도구를 사용하여 패스 모양 변경

  1. 변경할 패스를 선택합니다.
  2. 다시 그릴 패스 위나 근처로 [연필] 도구를 가져갑니다.

    패스에 거의 도달하면 도구에서 작은 x가 사라집니다.

  3. 패스가 원하는 모양이 될 때까지 도구를 드래그합니다.
    연필 도구 사용
    연필 도구를 사용하여 닫힌 도형 편집

    참고:

    패스를 다시 그리기 시작하는 위치와 드래그 방향에 따라 예상치 못한 결과를 얻을 수 있습니다. 예를 들어, 닫힌 패스가 열린 패스로 바뀌거나 열린 패스가 닫힌 패스로 바뀔 수 있으며 도형의 일부가 사라질 수도 있습니다.

연필 도구 옵션

[연필 도구]()를 두 번 클릭하여 다음 옵션 중 하나를 설정합니다.

Pencil-tool-options_1

정확도

패스에 새 기준점을 추가하기 전에 마우스 또는 스타일러스를 이동해야 하는 거리를 제어합니다. 충실도 슬라이더에는 선택할 수 있는 다섯 가지 사전 설정이 있습니다. 맨 왼쪽 슬라이더 사전 설정(정확하게)이 패스를 가장 정확하게 그립니다. 맨 오른쪽 슬라이더 사전 설정(매끄럽게)은 가장 매끄러운 패스를 생성합니다. 그리기 요구에 가장 적합한 사전 설정을 선택하십시오.

새 연필 획 칠

이 옵션을 선택하면 기존의 연필 획이 아니라 그리고 있는 연필 획에 칠을 적용합니다. 반드시 칠을 선택한 다음 연필 획을 그려야 합니다.

Alt/Option 키는 매끄럽게 도구 옵션으로 반복 교체됩니다.

이 확인란을 선택하면, 연필 도구나 브러시 도구를 사용할 때, Alt(Windows) 또는 Option(macOS) 키를 눌러 매끄럽게 도구로 전환할 수 있습니다.

끝이 _ 픽셀 내에 있으면 패스 닫기

그리는 패스의 끝점이 가장 근접해 있고 서로 간의 거리가 미리 정의된 특정 픽셀 수 이내에 있을 때 패스 닫기 커서()가 표시됩니다. 마우스 단추를 놓으면 이러한 패스는 자동으로 닫힙니다. 이 옵션을 사용하여 사전 정의된 픽셀 수를 설정할 수 있습니다.

선택 패스 편집

선택한 패스로부터 일정 거리(다음 옵션을 사용하여 지정할 수 있음) 내에 있는 경우 선택한 패스를 변경 또는 병합할지 여부를 결정합니다.

한도: _ 픽셀

[연필] 도구로 패스를 편집하기 위해 마우스 또는 스타일러스를 기존 패스에 얼마나 가까이 가져가야 하는지를 지정합니다. 이 옵션은 [선택 패스 편집] 옵션을 선택한 경우에만 사용할 수 있습니다.
