[선] 패널(윈도우 > )을 사용하여 선이 실선인지 점선인지 여부, 점선 간격, 다른 점선 조정(점선일 경우), 선 두께, 선 정렬, 각의 한계, 화살표, 폭 프로파일, 선 연결 및 줄 대문자 스타일 등을 지정할 수 있습니다.

선 패널
선 패널

전체 오브젝트에 선 옵션을 적용할 수도 있고 라이브 페인트 그룹을 사용하여 오브젝트 내의 개별 가장자리에 서로 다른 선을 적용할 수도 있습니다.

비디오에서는 Layers Magazine 강사 Dave Cross가 Illustrator에서 칠과 선을 적용하는 방법 및 칠과 선 작업을 위한 간편한 단축키를 보여줍니다.

선 색상, 두께 또는 정렬 적용

  1. 오브젝트를 선택합니다. 라이브 페인트 그룹의 가장자리를 선택하려면 [라이브 페인트 선택] 도구를 사용합니다.
  2. [도구] 패널, [색상] 패널 또는 [컨트롤] 패널에서 [선] 상자를 클릭합니다. 이렇게 하여 칠이 아니라 선을 적용하도록 지정합니다.
    선 상자
    선 상자

  3. [색상] 패널에서 색상을 선택하거나 [견본] 패널 또는 [컨트롤] 패널에서 견본을 선택합니다. 또는 [선] 상자를 두 번 클릭하여 [색상 피커]를 이용해 색상을 선택합니다.

    참고:

    [선] 상자의 현재 색상을 사용하려면 해당 색상을 [선] 상자에서 오브젝트로 드래그하면 됩니다. 이와 같이 색상을 드래그해도 라이브 페인트 그룹에는 색상이 적용되지 않습니다.

  4. [선] 패널 또는 [컨트롤] 패널에서 두께를 선택합니다.
  5. 오브젝트가 닫힌 패스이며 라이브 페인트 그룹이 아닌 경우에는 [선] 패널에서 옵션을 선택하여 패스를 따라 선을 정렬합니다.
    •  가운데로 선 정렬

    •  안쪽으로 선 정렬

    •  바깥쪽으로 선 정렬

    참고:

    • 현재 버전의 Illustrator에서는 웹 문서를 만드는 동안 기본적으로 안쪽으로 선 정렬 옵션이 적용됩니다. 일부 이전 버전의 Illustrator에서는 기본적으로 가운데로 선 정렬 옵션을 적용합니다.
    • 서로 다른 선 정렬을 사용하는 패스를 정렬하려는 경우 패스가 정확하게 정렬되지 않을 수 있습니다. 정렬했을 때 가장자리가 정확하게 일치하도록 해야 하는 경우에는 패스 정렬 설정이 같은지 확인하십시오.

변수 폭을 사용하여 선 만들기

[도구] 패널에서 사용할 수 있는 [너비] 도구를 사용하여 가변 너비 선을 만들고 가변 너비를 다른 선에 적용할 수 있는 프로필로 저장할 수 있습니다.

[폭] 도구를 사용하여 선 위에 마우스를 올려 놓으면 속이 빈 다이아몬드가 핸들과 함께 패스에 나타납니다. 선 폭을 조정하고 폭 포인트를 이동, 복제 및 삭제할 수 있습니다.

여러 선의 경우 너비 도구는 활성 선만 조정합니다. 선을 조정하려는 경우 [모양] 패널에서 활성 선으로 선택해야 합니다.

[폭] 도구 사용에 대한 비디오는 가변 폭 선 사용을 참조하십시오.

[폭 포인트 편집] 대화 상자를 사용하여 폭 포인트를 만들거나 수정하려면 [폭] 도구를 사용하여 선을 두 번 클릭하고 폭 포인트 값을 편집합니다. [인접한 폭 점 조정] 확인란을 선택하는 경우 선택한 너비 점을 변경하면 인접한 너비 점에도 영향을 미칩니다.

[인접한 폭 점 조정] 확인란을 자동으로 선택하려면 Shift 키를 누른 채 폭 점을 두 번 클릭합니다.

[폭] 도구는 변수 폭을 조정하는 동안 연속 및 불연속 폭 점을 구분합니다.

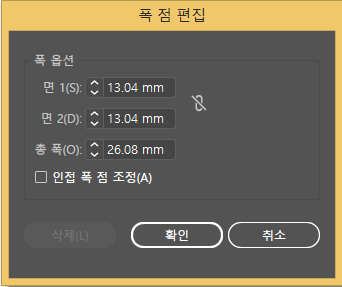

width-point-edit
연속 포인트에 대한 [폭 포인트 편집] 대화 상자

불연속 너비 점을 만들려면 다음을 수행합니다.

  1. 서로 다른 선 폭을 사용하여 선에 두 개의 폭 포인트를 만듭니다.

    discontinuous-width-points1
    생성된 두 개의 폭 포인트
  2. 한 폭 점을 다른 폭 점에 드래그하여 선에 대한 불연속 폭 점을 만듭니다.

    discontinuous-width-points2
    한 폭 포인트를 다른 폭 포인트로 드래그하여 만든 불연속 폭 포인트

불연속 점의 경우 [폭 점 편집] 대화 상자에 측면 폭의 두 세트가 표시됩니다.

width-point-edit-discontinuous_1
불연속 점에 대한 [폭 점 편집] 대화 상자

폭 도구 컨트롤

다음 중 하나를 수행합니다.

  • 핸들을 바깥쪽이나 안쪽으로 드래그하여 패스에 있는 해당 위치에서 선 너비를 조정합니다. 모퉁이 또는 직접 선택한 기준점에 만든 너비 점은 패스를 기본 편집하는 동안 기준점에 고정됩니다.
  • 폭 포인트의 위치를 변경하려면 패스를 따라 포인트를 드래그합니다.
  • 여러 폭 포인트를 선택하려면 Shift 키를 누르고 클릭합니다. [폭 점 편집] 대화 상자에서 여러 점의 면 1 및 면 2에 대한 값을 지정합니다. 너비 점의 조정은 선택한 모든 너비 점에 영향을 미칩니다.
  • 모든 폭 점에 대한 선 두께를 전역적으로 조정하려면 [선] 패널의 [두께] 드롭다운 목록에서 선 두께를 지정합니다.

폭 프로필 저장

획 너비를 정의한 후에 [획] 패널, [제어] 패널 또는 [속성] 패널을 사용하여 가변 너비 프로필을 저장합니다.

width-profiles
A. [단일 폭 프로필] 옵션 B. [폭 프로필 저장] 아이콘 C. [폭 프로필 삭제] 아이콘 D. [폭 프로필 재설정] 아이콘

다음 중 하나를 수행합니다.

  • 선택한 패스에 너비 프로필을 적용하려면 [제어] 패널 또는 [선] 패널에서 [폭 프로필] 드롭다운 목록에서 해당 프로필을 선택합니다. 가변 폭이 없는 선을 선택하면 목록은 [균일] 옵션을 표시합니다. 오브젝트에서 가변 너비 프로필을 제거하려면 [균일] 옵션을 선택합니다.
  • 기본 너비 프로필 세트를 복원하려면 [프로필] 드롭다운 목록의 하단에서 [프로필 재설정] 단추를 클릭합니다.

참고:

[선 옵션] 대화 상자의 기본 너비 프로필 세트를 복원하면 사용자 정의 저장 프로필이 제거됩니다.

가변 너비 프로필을 선에 적용하는 경우 [모양] 패널에 별표(*)와 함께 표시됩니다.

아트 및 패턴 브러쉬의 경우 [폭 점/프로필] 옵션은 [가변 폭] 도구로 브러쉬 패스를 편집하거나 [폭 프로필] 사전 설정을 적용한 후에 [선 옵션] 대화 상자의 크기에 대해 자동으로 선택됩니다. 폭 프로필 변경을 제거하려면 크기에 대해 [고정] 옵션 또는 [압력] 같은 태블릿 데이터 채널 중 하나를 선택하여 태블릿 데이터 옵션을 복원합니다.

점선이나 파선 만들기

Adobe 권장 사항

Adobe 권장 사항
Mordy Golding

오브젝트의 선 속성을 편집하여 점선이나 파선을 만들 수 있습니다.

  1. 오브젝트를 선택합니다.
  2. [선] 패널에서 [파선]을 선택합니다. [파선] 옵션이 보이지 않으면 [선] 패널 메뉴에서 [옵션 표시]를 선택합니다.
  3. [길이가 맞도록 조정하여 모퉁이 및 패스 끝에 점선 정렬] 아이콘 을 클릭합니다. 이 옵션을 사용하면 경로의 모퉁이와 끝에 있는 대시를 일관성 있고 예측 가능하게 만들 수 있습니다. 정렬 없이 점선의 모양을 유지해야 하는 경우 [정확한 점선 및 간격 유지] 아이콘을 선택합니다.
    모퉁이의 점선 조정
    모퉁이의 점선 조정

    A. 정확한 점선 및 간격 유지 B. 길이가 맞도록 조정하여 모퉁이 및 패스 끝에 점선 정렬
  4. 파선의 길이와 파선 사이의 간격을 입력하여 파선 간격을 지정합니다.

    입력한 값은 연속적으로 반복되므로 패턴을 만든 후에는 텍스트 상자를 모두 채울 필요가 없습니다.

  5. 파선의 끝을 바꾸려면 단면 옵션을 선택합니다. [접한 단면] 옵션은 끝이 각진 파선을 만들고, [둥근 단면] 옵션은 둥근 파선이나 둥근 점선을 만들고, [돌출 단면] 옵션은 파선의 끝을 연장합니다.
    간격 옵션
    파선 간격이 2, 12, 16, 12인 6포인트의 파선

    A. 접한 단면 B. 둥근 단면 C. 돌출 단면

    완벽한 파선 만들기에 대한 비디오는 모퉁이에 정렬된 점선 만들기를 참조하십시오.

선의 단면 또는 연결 변경

단면은 열린 선의 끝이고 연결은 직선이 방향을 바꾸는 곳(모퉁이를 도는 곳)입니다. 오브젝트의 선 속성을 변경하여 선의 단면과 연결을 변경할 수 있습니다.

  1. 오브젝트를 선택합니다.
  2. [선] 패널에서 단면 옵션 및 연결 옵션을 선택합니다.

    옵션이 보이지 않으면 패널 메뉴에서 [옵션 표시]를 선택합니다.

    접한 단면

    끝 부분이 각진 선을 만듭니다.

    둥근 단면

    끝 부분이 반원형인 선을 만듭니다.

    돌출 단면

    끝 부분이 각지면서 선 폭의 절반이 선 끝을 넘어 확장되는 선을 만듭니다. 이 옵션을 선택하면 선 주위의 모든 방향으로 선 두께가 동일하게 확장됩니다.

    각진 연결

    모퉁이가 뾰족한 선을 만듭니다. 마이터 제한을 1에서 500 사이로 입력합니다. 마이터 제한은 각진(뾰족한) 연결에서 경사진(직각으로 잘린) 연결로 전환되는 시기를 조절합니다. 기본 각의 한계는 10인데, 이는 점의 길이가 선 두께의 10배가 될 때 각진 연결에서 경사 연결로 전환된다는 것을 의미합니다. 마이터 제한이 1이면 경사 연결이 됩니다.

    둥근 연결

    모퉁이가 둥근 선을 만듭니다.

    경사 연결

    모퉁이가 각진 선을 만듭니다.

화살표 추가

Illustrator에서는 [선] 패널에서 화살표에 액세스하고 컨트롤을 연결하여 크기를 조정할 수 있습니다. [선] 패널의 [화살표] 드롭다운 목록에서 기본 화살표를 사용할 수 있습니다. [선] 패널을 사용하여 화살표를 쉽게 교체할 수도 있습니다.

선 패널의 화살표
[선] 패널의 화살표

[크기 조절] 옵션을 사용하여 화살표의 팁과 끝을 개별적으로 크기 조절할 수 있습니다. 화살표 크기 조절의 시작과 끝을 연결하려는 경우 [크기 조절] 옆에 있는 화살표 크기 조절의 시작과 끝 연결 아이콘을 클릭합니다.

[정렬] 옵션을 사용하여 화살표의 팁 또는 끝에 정렬되도록 패스를 조정할 수도 있습니다. 옵션은 다음과 같습니다.

  • 패스의 끝을 벗어나 화살표 팁 확장

  • 패스의 끝에 화살표 팁 배치

    참고: 오브젝트에서 화살표를 제거하려면 드롭다운 목록에서 [없음] 화살표 옵션을 선택합니다.

화살표 사용자 정의

사용자 정의 화살표를 정의하려면 ShowPackageContent\Required\Resources\<locale>\(Mac의 경우) 및 \Support Files\Required\Resources\<locale>\(Windows의 경우)에 있는 Arrowheads.ai 파일을 엽니다. 파일의 지침에 따라 사용자 정의 화살표를 만듭니다.

업데이트된 Arrowheads.ai 파일을 <Illustrator home>\Plug-ins\에 배치하고 기존 Arrowheads.ai 파일은 바꾸지 마십시오.
