펜 도구로 그리기

직선이나 매끄럽게 흐르는 곡선과 같이 정확한 패스를 그리려면 [펜 도구]를 사용합니다. [펜 도구]를 사용하여 그리는 경우 직선 선분 위에 점을 만들려면 마우스를 클릭하고, 곡선 선분 위에 점을 만들려면 마우스를 드래그합니다. 선 위의 점을 조정하면 직선과 곡선 선분을 조정할 수 있습니다.

다음 비디오 자습서에서는 Animate에서 펜 도구를 사용하는 방법을 보여 줍니다.

[펜 도구]는 다양한 포인터를 표시하여 현재 드로잉 상태에 대한 피드백을 제공합니다. 여러 가지 드로잉 상태는 다음 포인터로 표시됩니다.

[펜 도구]를 선택할 때 처음 표시되는 포인터입니다. 다음에 스테이지를 마우스로 클릭하면 새 패스의 시작 위치인 초기 앵커 포인트가 만들어짐을 나타냅니다. 새 패스는 모두 초기 앵커 포인트로 시작합니다. 기존의 드로잉 패스는 모두 종료됩니다.

다음에 마우스를 클릭하면 이전 앵커 포인트에 연결된 선으로 앵커 포인트가 만들어짐을 나타냅니다. 이 포인터는 패스의 초기 앵커 포인트를 제외한 모든 사용자 정의 앵커 포인트를 만드는 동안 표시됩니다.

다음에 마우스를 클릭하면 앵커 포인트가 기존 패스에 추가됨을 나타냅니다. 앵커 포인트를 추가하려면 패스를 선택해야 하고 [펜 도구]가 기존 앵커 포인트 위에 있지 않아야 합니다. 기존 패스는 추가 앵커 포인트에 따라 다시 그려집니다. 앵커 포인트는 한 번에 하나씩만 추가할 수 있습니다.

다음에 기존 패스를 마우스로 클릭하면 앵커 포인트가 제거됨을 나타냅니다. 앵커 포인트를 제거하려면 [선택 도구]로 패스를 선택해야 하고 포인터가 기존 앵커 포인트 위에 있어야 합니다. 기존 패스는 앵커 포인트 제거 작업에 따라 다시 그려집니다. 앵커 포인트는 한 번에 하나씩만 제거할 수 있습니다.

기존 앵커 포인트에서 새 패스를 확장합니다. 이 포인터를 활성화하려면 마우스가 패스의 기존 앵커 포인트 위에 있어야 합니다. 이 포인터는 현재 패스를 그리고 있지 않은 경우에만 사용할 수 있습니다. 앵커 포인트는 패스의 끝 앵커 포인트 중 하나일 필요가 없으며 어느 앵커 포인트나 연속된 패스 위치가 될 수 있습니다.

패스의 시작 포인트에 그리고 있는 패스를 닫습니다. 현재 그리고 있는 패스만 닫을 수 있으며 기존 앵커 포인트는 같은 패스의 시작 앵커 포인트여야 합니다. 결과 패스의 막힌 모양에는 특정 채움 색상 설정이 적용되지 않으며 채움 색상을 별도로 적용해야 합니다.

[패스 닫기 도구]와 비슷하지만 마우스가 같은 패스의 초기 앵커 포인트 위에 있지 않아야 합니다. 이 포인터는 고유한 패스의 끝 포인트 중 하나 위에 있어야 합니다. 선분은 선택하거나 선택하지 않을 수 있습니다.

참고: 경로를 결합하면 닫힌 모양이 생기거나 생기지 않을 수 있습니다.

마우스를 베지어 핸들이 표시된 앵커 포인트 위에 두면 표시됩니다. 마우스를 클릭하면 베지어 핸들이 축소되고 앵커 포인트의 곡선 패스가 직선 선분으로 되돌려집니다.

방향선이 없는 꼭지점을 독립적인 방향선이 있는 꼭지점으로 변환합니다. 앵커 포인트 변환 포인터를 활성화하려면 Shift+C 수정자 키를 사용하여 [펜 도구]로 전환합니다.

[펜] 도구에 대한 비디오 자습서는www.adobe.com/go/vid0120_kr을 참조하십시오.

펜 도구로 직선 그리기

[펜 도구]로 그릴 수 있는 가장 단순한 패스는 직선으로, [펜 도구]를 클릭하면 두 개의 앵커 포인트가 만들어지면서 직선이 그려집니다. [펜 도구]를 계속 클릭하면 직선 선분이 꼭지점으로 연결된 패스를 만들 수 있습니다.

펜 도구로 곡선 그리기

곡선을 만들려면 곡선 방향을 바꿀 위치에 앵커 포인트를 추가한 다음 곡선의 모양을 형성할 방향선을 드래그합니다. 방향선의 길이와 경사에 따라 곡선의 모양이 정해집니다.

되도록 적은 수의 앵커 포인트를 사용하여 곡선을 그릴 경우 곡선을 보다 쉽게 편집할 수 있으며 시스템에서 더 빠르게 표시하고 인쇄할 수 있습니다. 너무 많은 포인트를 사용하면 곡선에서 원하지 않게 튀어나오는 부분이 생길 수 있습니다. 따라서 간격을 넓게 하여 앵커 포인트를 그리고 방향선의 길이와 각도를 조정하여 곡선의 모양을 만드는 것이 좋습니다.

앵커 포인트 추가 또는 삭제

앵커 포인트를 추가하여 패스를 보다 효과적으로 제어하거나 열린 패스를 연장할 수 있습니다. 그러나 필요 이상으로 많은 포인트를 추가하지 않는 것이 좋습니다. 패스에 포인트가 적을수록 편집, 표시 및 인쇄가 쉬워집니다. 패스를 보다 간단하게 만들려면 불필요한 포인트는 삭제하십시오.

도구 상자에는 포인트를 추가 또는 삭제할 때 사용할 수 있는 [펜 도구] , [앵커 포인트 추가 도구] , [앵커 포인트 삭제 도구] 가 포함되어 있습니다.

기본적으로 [펜 도구]는 선택한 패스 위에 둘 경우 [앵커 포인트 추가 도구]로 바뀌고 앵커 포인트 위에 둘 경우 [앵커 포인트 삭제 도구]로 바뀝니다.

 앵커 포인트를 삭제할 때 Delete 키, 백스페이스 키 및 Clear 키를 사용하거나 [편집] > [오리기] 또는 [편집] > [지우기] 명령을 사용하지 마십시오. 이러한 키 또는 명령을 사용하면 해당 점에 연결된 점과 선분이 삭제됩니다.

패스의 앵커 포인트 조정

[펜 도구]를 사용하여 곡선을 그릴 때는 둥근점, 즉 연속된 곡선 패스에 있는 앵커 포인트를 만듭니다. 곡선 선분에 연결된 직선이나 직선 선분을 그릴 때는 꼭지점, 즉 직선 패스에 있거나 직선 패스와 곡선 패스의 접점에 있는 앵커 포인트를 만듭니다.

기본적으로 선택한 둥근점은 속이 빈 원형으로 나타나고, 선택한 꼭지점은 속이 빈 정사각형으로 나타납니다.

앵커 포인트 이동 또는 추가

• 앵커 포인트를 이동하려면 [세부 선택 도구] 로 포인트를 드래그합니다.

• 앵커 포인트를 조금씩 이동하려면 [세부 선택 도구]로 포인트를 선택하고 화살표 키를 사용하여 해당 포인트를 이동합니다. 여러 포인트를 한꺼번에 선택하려면 Shift 키를 누른 상태에서 포인트를 클릭합니다.

• 앵커 포인트를 추가하려면 [펜 도구]로 선분을 클릭합니다. 더하기(+) 기호가 [펜 도구] 옆에 나타나면 앵커 포인트를 선택한 선분에 추가할 수 있습니다. 선분을 아직 선택하지 않은 경우에는 [펜 도구]로 클릭하여 선택한 다음 앵커 포인트를 추가합니다.

앵커 포인트 삭제

곡선 패스에서 필요하지 않은 앵커 포인트를 삭제하면 곡선이 최적화되어 결과 SWF 파일 크기가 작아집니다.

• 꼭지점을 삭제하려면 [펜 도구]로 포인트를 한 번 클릭합니다. 빼기(-) 기호가 [펜 도구] 옆에 나타나면 앵커 포인트를 선택한 선분에서 삭제할 수 있습니다. 선분을 아직 선택하지 않은 경우에는 [펜 도구]로 클릭하여 선택한 다음 앵커 포인트를 삭제합니다.

• 둥근점을 삭제하려면 [펜 도구]로 점을 한 번 클릭합니다. 빼기(-) 기호가 [펜 도구] 옆에 나타나면 앵커 포인트를 선택한 선분에서 삭제할 수 있습니다. 선분을 아직 선택하지 않은 경우에는 [펜 도구]로 클릭하여 선택한 다음 꼭지점을 삭제합니다. 한 번 클릭하면 포인트가 꼭지점으로 변환되고 한 번 더 클릭하면 포인트가 삭제됩니다.

직선과 곡선 간 선분 변환

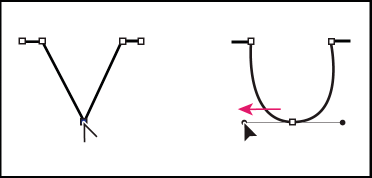

한 선에 있는 여러 선분을 직선 선분에서 곡선 선분으로 변환하려면 꼭지점을 둥근점으로 변환합니다. 또한 반대로 변환할 수 있습니다.

• 꼭지점을 둥근점으로 변환하려면 [세부 선택 도구]로 점을 선택한 다음 Alt 키(Windows) 또는 Option 키(Macintosh)를 누른 상태에서 해당 점을 드래그하여 접선 핸들을 배치합니다.

• 둥근점을 꼭지점으로 변환하려면 [펜 도구]로 점을 클릭합니다. 포인터 옆에 있는 캐럿(^) 표시자는 커서가 둥근점 위에 있음을 나타냅니다.

선분 조정

선분의 각도 또는 길이를 변경하거나 곡선 선분을 조정하여 곡선의 경사 또는 방향을 변경하려면 직선 선분을 조정합니다.

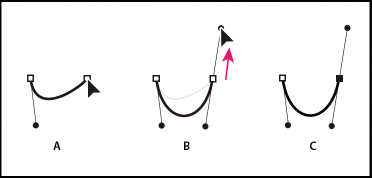

둥근점의 접선 핸들을 이동하면 점 양쪽의 곡선이 조정됩니다. 꼭지점의 접선 핸들을 이동하면 접선 핸들과 같은 쪽에 있는 곡선만 조정됩니다.

• 직선 선분을 조정하려면 [세부 선택 도구] 를 선택한 다음 직선 선분을 선택합니다. [세부 선택 도구]를 사용하여 선분의 앵커 포인트를 새 위치로 드래그합니다.

• 곡선 선분을 조정하려면 [세부 선택 도구]를 선택한 다음 해당 선분을 드래그합니다.

  참고: 경로를 클릭하면 Animate에 앵커 포인트가 표시됩니다. [세부 선택 도구]로 선분을 조정하면 패스에 포인트가 추가될 수 있습니다.

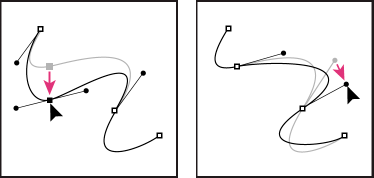

• 곡선의 포인트나 접선 핸들을 조정하려면 [세부 선택 도구]를 선택한 다음 곡선 선분의 앵커 포인트를 선택합니다.

• 앵커 포인트 양쪽의 곡선 모양을 조정하려면 앵커 포인트를 드래그하거나 접선 핸들을 드래그합니다. 곡선을 45º의 배수로 제한하려면 Shift 키를 누른 상태에서 마우스를 드래그합니다. 접선 핸들을 개별적으로 드래그하려면 Alt 키(Windows) 또는 Option 키(Macintosh)를 누른 상태에서 드래그합니다.

펜 도구 환경 설정

[펜 도구] 포인터의 모양, 그릴 때 표시되는 미리 보기 선분 및 선택한 앵커 포인트의 모양에 대한 환경 설정을 지정합니다. 선택한 선분과 앵커 포인트는 해당 선 및 포인트가 표시되는 레이어의 외곽선 색상을 사용합니다.
