Animação com ferramentas Marionete

Use as ferramentas Marionete avançada ou herdada para adicionar rapidamente movimentos naturais a imagens rasterizadas e gráficos vetoriais, incluindo imagens estáticas, formas e caracteres de texto.

O efeito Marionete funciona deformando parte de uma imagem de acordo com as posições dos pinos inseridos e movidos. Os pinos definem quais partes da imagem devem mover, quais partes devem permanecer rígidas e quais partes devem estar em frente quando as partes são sobrepostas.

Cada ferramenta Marionete é usada para inserir e modificar um tipo específico de pino:

Use essa ferramenta para inserir e mover Deformar pinos.

Use essa ferramenta para inserir pinos de sobreposição, indicando que partes de uma imagem devem aparecer na frente de outras quando a distorção faz com que as partes da imagem fiquem sobrepostas.

Use essa ferramenta para inserir pinos de rigidez, que endurecem partes da imagem para que fiquem menos distorcidas.

Ao inserir o primeiro pino, a área dentro de um contorno é dividida automaticamente em uma malha de triângulos. Um contorno é visível somente quando o efeito Marionete foi aplicado e o ponteiro da ferramenta Marionete estiver sobre a área que o contorno define. (Consulte Criação de contornos com o efeito Marionete). Cada parte de malha é também associada aos pixels da imagem, por isso os pixels movem-se com a malha.

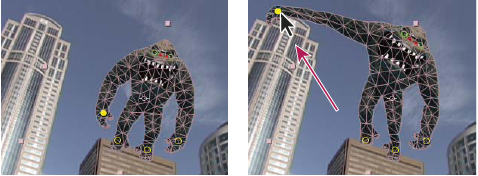

Ao mover um ou mais pinos de deformação, a malha muda a forma para acomodar esse movimento, mantendo a malha total o mais rígida possível. O resultado é que um movimento em uma parte da imagem causa movimento natural, tipo vida em outras partes da imagem.

Por exemplo, se você inserir pinos de deformação nos pés e mãos de uma pessoa e, então, mover uma das mãos para fazê-la acenar, esse movimento no braço anexado é grande, mas o movimento na cintura é pequeno, exatamente como no mundo real.

Se um único pino de deformação animado for selecionado, seus quadros-chave Posição são visíveis no painel Composição e no painel Camada como um caminho de movimento. Você pode trabalhar com esses caminhos de movimento como trabalha com outros caminhos de movimento, incluindo configurar quadros-chave para deslocar no tempo. (Consulte Movimentos suaves com quadros-chave itinerantes.)

Você pode ter várias malhas em uma camada. Ter várias malhas em uma camada é útil para deformar várias partes de uma imagem individualmente – como caracteres de texto – bem como para deformar várias instâncias da mesma parte de uma imagem, cada uma com deformação diferentes.

A malha original, sem distorção é calculada no quadro atual no tempo em que você aplica o efeito. A malha não muda para acomodar o movimento em uma camada com base em gravação de movimento, nem a malha é atualizada se você substituir um item de gravação de origem da camada.

O movimento criado pelas ferramenta Marionete é amostrado pelo desfoque de movimento se o desfoque de movimento estiver ativado para a camada e a composição, embora o número de amostras usadas seja metade do valor especificado pelo valor Amostras por quadro. (Consulte Desfoque de movimento.)

Recursos online para as ferramentas Marionete

Aharon Rabinowitz oferece um tutorial no site da Creative COW que mostra uma forma criativa de usar as ferramentas Marionete com um gerador de partículas para simular fluxo de ar sobre um carro.

Robert Powers oferece um tutorial em vídeo no site da Slippery Rock NYC que demonstra o uso de relação pai e as ferramentas Marionete para animar um caractere.

Dave Scotland oferece um tutorial em vídeo no site da CG Swot que demonstra como criar uma animação de caracteres em loop usando a ferramenta Marionete.

Daniel Gies oferece uma série detalhada de tutoriais em vídeo em que demonstra o uso de cinemática invertida e as ferramentas de Marionete para equipar e animar um personagem.

Animar manualmente uma imagem com as ferramentas Marionete

A opção cronômetro é automaticamente definida para a propriedade Posição de um pino de deformação assim que o pino é criado. Consequentemente, um quadro-chave é definido ou modificado sempre que você altera a posição de um pino de deformação. Esse comando de enquadramento-chave automático é diferente da maioria das propriedades no After Effects, para o qual você deve explicitamente definir a opção de cronômetro adicionando um quadro-chave ou uma expressão para animar cada propriedade. A animação automática de pinos de deformação torna fácil adicioná-los e animá-los no painel Composição ou no painel Camada, sem manipular as propriedades do painel Linha de tempo.

É possível modificar os caminhos de movimento dos pinos de deformação usando as mesmas técnicas que você usa para modificar quaisquer outros caminhos de movimento.

Gravar a animação esboçando o movimento com a ferramenta Pino da marionete

Você pode esboçar o caminho de movimento de um ou mais pinos de deformação em tempo real – ou a uma velocidade que você especificar- o máximo que você pode esboçar de um caminho de movimento de uma camada usando o Desenho de trajetória.

Se a composição contiver áudio, você poderá esboçar o movimento no tempo com o áudio.

Antes de começar a gravar o movimento, talvez você deseje configurar os parâmetros para gravação. Para abrir a caixa de diálogo Opções de gravação de marionete, clique em Opções de gravação no painel Ferramentas.

A taxa da velocidade do movimento gravado para especificar para a velocidade de reprodução. Se a velocidade for 100%, o movimento é reproduzido na velocidade em que foi gravado. Se a velocidade for maior que 100%, o movimento é reproduzido mais lento que foi gravado.

Configure este valor maior para remover mais quadros-chave não relacionados do caminho de movimento à medida que é desenhado. A criação de menos quadros-chave torna o movimento mais suave.

O contorno distorcido mostrado durante a gravação não considera pinos de rigidez. Essa opção pode melhorar o desempenho de uma malha complexa.

É possível modificar os caminhos de movimento dos pinos de deformação usando as mesmas técnicas que você usa para modificar quaisquer outros caminhos de movimento. O caminho de movimento para um pino é mostrado somente se for o único pino selecionado.

Como o efeito Marionete cria contornos

Quando uma malha de marionete é criada, os seus limites são determinados por um contorno, que pode ser definido por qualquer um dos seguintes tipos de caminhos fechados:

• Um caminho da máscara desbloqueado

• Um caminho de forma em uma camada de forma

• Um contorno do caractere de texto

Se uma camada não tiver máscaras, formas ou caracteres de texto desbloqueados nela quando você aplica o efeito Marionete, ela usa o Traçado automático para criar caminhos do canal alfa. Esses caminhos são utilizados apenas pelo efeito Marionete na determinação dos contornos e não aparecem como máscaras na camada. Se a camada for uma camada rasterizada sem canal alfa, o resultado é um único caminho retangular em torno dos limites da camada. Para imagens complexas ou para definir as configurações de Traçado automático, use o Traçado automático antes de usar as ferramentas Marionete. (Consulte Criar uma máscara de valores de canal com o Traçado automático.)

Um caractere de texto que consiste em vários caminhos fechados deslocados (como a letra i) é tratado como vários caminhos separados.

O traçado de um caractere de forma ou de texto não é usado na determinação dos contornos; somente o caminho é usado. Para incluir um traçado em uma malha criada desses itens, aumente o valor Expansão. O valor padrão de 3 pixels para a Expansão inclui um traçado que se estende por 3 pixels ou menos de seu caminho.

Se máscaras, formas ou caracteres forem sobrepostos na mesma camada, um contorno é criado da união de formas de sobreposição, caracteres de sobreposição ou máscaras de sobreposição. Se uma máscara sobrepor um caractere de texto ou forma, os contornos são criados para o caractere inteiro ou forma, para a parte do caractere ou forma que esteja dentro de máscara e a máscara propriamente dita.

Se o efeito Marionete já foi aplicado a uma camada, os contornos aparecem com um destaque amarelo à medida que você move um ponteiro da ferramenta Marionete sobre eles. Escolha o contorno onde colocar um pino inicial para criar uma malha. Uma malha é criada cada vez que você clica em um contorno com uma ferramenta Marionete.

Se o efeito Marionete ainda não foi aplicado a uma camada, os contornos dessa camada ainda não foram calculados. Ao clicar, o efeito Marionete calcula os contornos e determina se você clicou em um contorno. Nesse caso, cria uma malha definida pelo contorno em que você clicou. Caso contrário, você pode mover o ponteiro em torno da camada para selecionar o contorno onde colocar um pino e criar uma malha. Movendo o ponteiro em torno da camada é útil para visualizar os contornos de vários objetos e escolher quais contornos usar para criar uma malha.

Trabalhar com Pinos da marionete e a malha de distorção

• Para mostrar a malha para o efeito Marionete, selecione Mostrar na seção Opções do painel Ferramentas.
• Para selecionar ou mover um pino, clique ou arraste com a ferramenta Mover . Para ativar a ferramenta Mover, posicione o ponteiro em um pino enquanto a ferramenta Seleção ou a ferramenta Marionete correspondente está ativa.
• Para selecionar vários pinos, com a tecla Shift pressionada ou use a ferramenta de seleção de letreiro para arrastar uma caixa de seleção de letreiro em torno deles. Para ativar a ferramenta de seleção de letreiro, coloque o ponteiro de uma ferramenta Marionete fora de todas as malhas e contornos ou mantenha pressionada a tecla Alt (Windows) ou Option (Mac OS).
• Para selecionar todos os pinos de um tipo (deformar, rigidez ou sobreposição), selecione um pino desse tipo e pressione a tecla Ctrl+A (Windows) ou Command+A (Mac OS).
• Para excluir pinos selecionados, pressione a tecla Delete. Se o pino tiver vários quadros-chave e somente o quadro-chave no tempo atual estiver selecionado, pressionando Delete apaga somente esse quadro-chave; pressionando Delete novamente exclui o pino.
• Para restaurar Deformar pinos para seus locais originais no tempo atual, clique em Redefinir para o efeito Marionete no painel Linha de tempo ou no painel Controles do efeito. Para remover todos os pinos e malhas de uma instância do efeito Marionete, clique em Redefinir novamente.

• Para aumentar ou reduzir o número de triângulos usados em uma malha, modifique o valor Triângulo na seção de opções do painel Ferramentas ou no painel Linha de tempo. Modificar o valor Triângulo define o valor de uma malha selecionada ou, se nenhuma malha estiver selecionada, define o valor de malhas criadas mais tarde.

Um número maior de triângulos fornece resultados mais suaves, mas leva mais tempo para renderizar. Os objetos pequenos, como caracteres de texto, geralmente distorcem bem com apenas 50 triângulos, enquanto uma figura grande pode exigir 500. O número de triângulos usados podem não corresponder ao valor Triângulo exatamente; este valor é somente um destino.

• Para expandir a malha além do contorno original, aumente a propriedade Expansão na seção de opções do painel Ferramentas ou no painel Linha de tempo. Modificar a propriedade Expansão define o valor de uma malha selecionada ou, se nenhuma malha for selecionada, define o valor de malhas criadas mais tarde. Expandir a malha é útil para incluir um traçado.
• Para duplicar um objeto com a ferramenta Pino da marionete, clique no contorno original. Clicar no contorno original cria uma nova malha, com sua própria cópia de pixels no contorno original. Também é possível duplicar um conjunto Malha no painel Linha de tempo para obter o mesmo resultado, que às vezes é mais fácil que clicar no contorno original sem clicar na malha para criar um pino.

Controles de Sobreposição da marionete

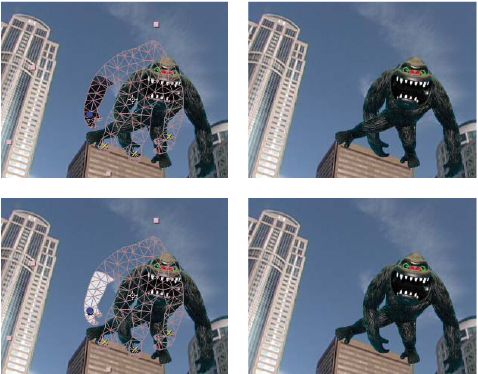

Quando estiver distorcendo uma parte de uma imagem, você pode querer controlar quais partes da imagem aparecem na frente de outras partes. Por exemplo, você pode desejar manter um braço na frente de rosto ao fazer acenar o braço. Use a ferramenta Sobreposição da marionete para aplicar Pinos de sobreposição às partes de um objeto para os quais você deseja controlar a profundidade aparente.

Você aplica pinos de Sobreposição da marionete ao contorno original, não à imagem deformada.

Cada pino de sobreposição tem as seguintes propriedades:

A proximidade visível ao visualizador. A influência dos pinos de sobreposição é cumulativa, significando que os valores Na frente são adicionados juntos para lugares na malha onde extensões se sobrepõem. Você pode usar valores Na frente negativos para cancelar a influência de outro pino de sobreposição em um local específico.

Uma área da malha que não é influenciada pelos pinos de sobreposição tem um valor Na frente implícito de 0. O valor padrão para um novo pino de sobreposição é 50.

Até onde o pino de sobreposição estende sua influência. A influência termina abruptamente; não diminui gradualmente com a distância do pino. A extensão é indicada visualmente por um preenchimento nas partes afetadas da malha. O preenchimento é escuro se Na frente for negativo; o preenchimento é claro se Na frente for positivo.

Controles de Rigidez da marionete

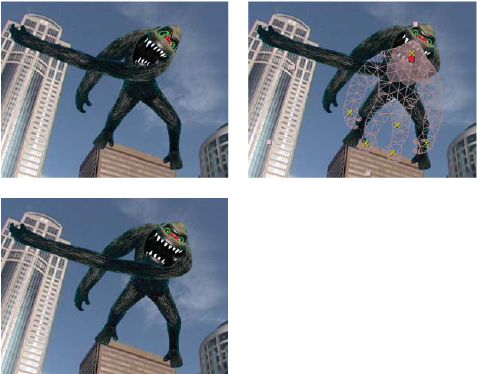

Quando estiver distorcendo uma parte de uma imagem, você pode impedir que outras partes sejam distorcidas. Por exemplo, talvez você queira preservar a rigidez de um braço quando você move uma mão para acenar. Use a ferramenta Rigidez da marionete para aplicar pinos de rigidez na parte de um objeto que você deseja manter rígido.

Você aplica pinos de Rigidez da marionete ao contorno original, não à imagem deformada.

Cada pino de Rigidez tem as seguintes propriedades:

A intensidade do agente de endurecimento. A influência dos pinos de rigidez é cumulativa, significando que os valores da opção Valor são adicionados juntos para locais na malha onde extensões se sobrepõem. Você pode usar valores de quantidade negativa para cancelar a influência de outro pino de rigidez em um local específico.

Até onde o pino de rigidez estende sua influência. A influência termina abruptamente; não diminui gradualmente com a distância do pino. A extensão é indicada visualmente por um preenchimento pálido nas partes afetadas da malha.

Além da animação de imagens estáticas, use o efeito Marionete em uma camada com gravação de movimento como sua origem. Por exemplo, você poderia distorcer o conteúdo do quadro inteiro de composição para corresponder ao movimento de um objeto no quadro. Nesse caso, considere criar uma malha para toda a camada, usando os limites da camada como contorno e usando a ferramenta Rigidez da marionete em torno das bordas para evitar que as bordas da camada sejam distorcidas.

Noções básicas da ferramenta Marionete avançada

As ferramentas Marionete e o efeito Marionete no After Effects usam um mecanismo de marionete aprimorado chamado Ferramenta Marionete avançada, e o mecanismo antigo é chamado de mecanismo de Marionete herdado. No After Effects 15.1 e versões posteriores, o mecanismo de Marionete avançado é padrão para os projetos. Os projetos salvos em versões anteriores do After Effects usam o Mecanismo de marionete herdado por padrão. Para acessar as Ferramentas de marionete avançadas, clique no ícone de Pino, na Barra de ferramentas, e o grupo de Marionete é exibido no painel Linha do tempo.

Em sua essência, o mecanismo de Marionete avançado usa um conceito parecido com o do herdado, e as diferenças são:

• Novos comportamentos e tipos de pinos
• Deformações mais suaves e personalizáveis
• Densidade melhorada

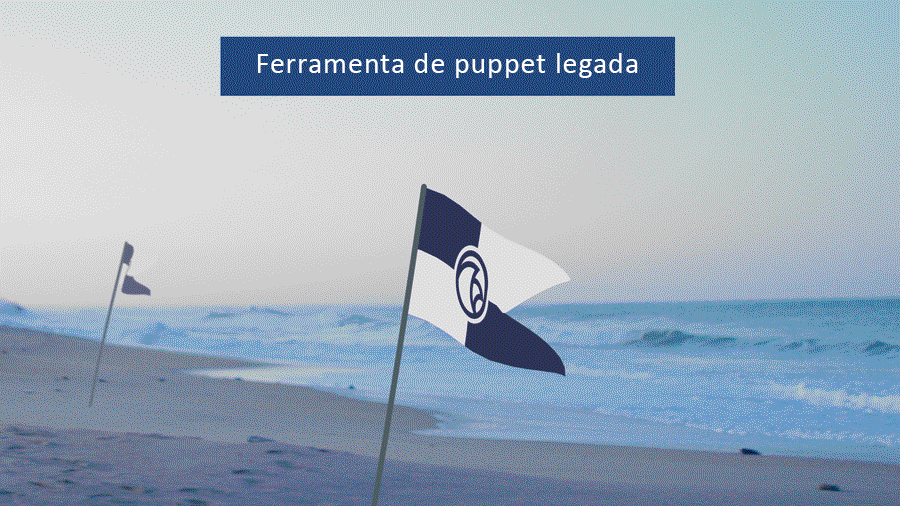

Diferença entre o mecanismo de marionete herdado e avançado

Consulte a tabela abaixo para compreender as principais diferenças entre os mecanismos de marionete herdado e avançado:

Melhorias da ferramenta Marionete avançada

É possível usar o controle de Mecanismo de marionete para escolher entre o mecanismo de marionete avançado e o mecanismo de marionete herdado. Para escolher, no painel Linha do tempo, clique no menu suspenso ao lado do mecanismo Marionete e selecione o mecanismo. É possível alternar entre os dois mecanismos, mas o After Effects recomenda evitar a troca após posicionar ou animar os pinos pelos seguintes motivos:

• Conforme os dois mecanismos interpretam os pinos de forma diferente, alternar pode mudar a deformação.
• Os pinos de rigidez são diferentes no mecanismo de marionete avançado, e por isso o mecanismo de marionete herdado trata os pinos de rigidez avançados como pinos de posição normal, e o mecanismo de marionete avançado ignora os pinos de rigidez herdados.

Tipos de pinos na ferramenta de Marionete avançada

A ferramenta de Marionete avançada oferece os seguintes tipos de pinos para animar a marionete. Para aplicar os pinos, selecione o tipo de pino no menu da ferramenta Marionete na barra de ferramentas.

• Ferramenta fixar posição do marionete: os pinos inseridos com essa ferramenta somente podem controlar a posição do pino. Esses pinos são exibidos como círculos amarelos na interface do usuário.
• Ferramenta fixar rigidez do marionete: os pinos são exibidos como círculos vermelhos na interface do usuário.
• Ferramenta fixar sobreposição do marionete: os pinos são exibidos como círculos azuis na interface do usuário.
• Pinos avançados: permitem controlar a posição, a escala e a rotação do pino. Isso permite um controle significativo sobre como a malha de efeito do marionete se deforma ao redor do pino. A malha pode criar um corte visível se você não animar todas as três propriedades. Por exemplo, você pode usar um pino avançado para animar a cabeça de um personagem de modo a virar para o lado e olhar para baixo. No entanto, se você não animar a rotação manualmente, a cabeça continuará a apontar para a mesma direção e criará uma aparência esticada.Esses pinos são exibidos como círculos azul esverdeados na interface do usuário.
• Pinos de dobra: esses pinos calculam automaticamente sua localização em relação aos pinos adjacentes; são semelhantes aos pinos de rigidez e permitem controlas a escala e a rotação do pino. Você pode usar os pinos de dobra para criar a aparência de respiração no peito do personagem ou de uma cauda abanando. Outro caso é quando você dimensiona ou gira uma parte da malha, fazendo com que a posição do pino se movimente automaticamente com o restante do marionete.Esses pinos são exibidos como círculos laranja amarronzados na interface do usuário.

Trabalhar com pinos avançados e de dobra

Os pinos avançados e de dobra têm controles para ajustar o dimensionamento e a rotação:

Quando você seleciona os pinos avançados ou de dobra no painel Ferramenta de marionete, ele exibe um controle de rotação e dimensionamento - um círculo maior externo com uma alça quadrada.

Use as seguintes etapas para alterar os controles de rotação e dimensionamento:

Outras melhorias da ferramenta Marionete avançada

• É possível alternar os tipos de pinos existentes entre Posição e Rigidez.
• A ferramenta Rigidez da marionete tem um ícone diferente e está em segundo lugar na lista de ferramentas de Marionete no painel Barra de ferramentas.
• As opções Pontos de caminho e Tamanho da alça em Preferências > Geral afetam o tamanho do pino. Além disso, ao passar o mouse sobre os pinos, seu tamanho aumenta.
• O efeito Marionete ignora máscaras definidas com o modo Nenhum ou qualquer máscara usada por um efeito como uma referência de máscara (Propriedades do efeito > Opções de composição > Referência de máscara), ao calcular o contorno da malha.
