Messen von 3D-Objekten in PDF-Dateien

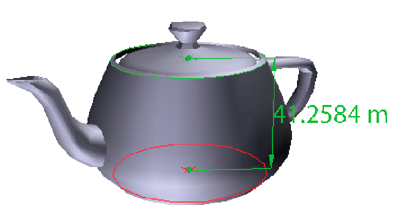

Mit dem 3D-Messwerkzeug können Sie Messungen an 3D-Modellen vornehmen. Sie können z. B. Messungen zwischen Kombinationen von Punkten oder Kanten des 3D-Modells vornehmen. Wenn Sie den Mauszeiger über das 3D-Modell bewegen, werden bestimmte Punkte und Kanten hervorgehoben. Das 3D-Messwerkzeug unterstützt folgende vier Arten von Messungen: Senkrechter Abstand zwischen zwei geraden Kanten, linearer Abstand zwischen zwei Punkten, Radius von runden Kanten und der Winkel zwischen zwei Kanten (oder drei Punkten).

Sie können 3D-Messungen speziellen Ansichten zuweisen. Ist die Standardansicht beim Hinzufügen einer Messung aktiviert, wird eine neue Messansicht erstellt. Diese Ansicht wird der Ansichtshierarchie in der Modellhierarchie hinzugefügt. Die Messung ist dann nur dieser Ansicht zugeordnet. Sie wird als untergeordnetes Element der Ansicht angezeigt.

Sie können beim Durchführen von Messungen auch Kommentare einfügen. Diese Kommentare (auch Messanmerkungen genannt) werden nach dem Schließen des Dokuments nicht beibehalten.

Optionen von „Am Raster ausrichten aktiviert“ auf der Palette „3D-Messwerkzeug“

Wird an gesamter Kante ausgerichtet.

Wird an einem linearen Segment einer Kante ausgerichtet.

Wird an einem Umkreis ausgerichtet.

Wird an der sichtbaren Seite eines Teils ausgerichtet, wie die Seite eines Zylinders.

Wird an der geometrischen Ebene ausgerichtet, die die Fläche eines Teils bildet.

Optionen von „Messungstypen“ auf der Palette „3D-Messwerkzeug“

Misst den Abstand zwischen zwei Positionen am 3D-Modell. Klicken Sie, um einen Anfangspunkt festzulegen, und klicken Sie erneut, um einen Endpunkt oder eine Kante festzulegen.

Misst den Abstand zwischen zwei Kanten, die im rechten Winkel zur Anfangskante genommen wurden.

Misst den Radius an der Position, auf die Sie geklickt haben.

Misst den Winkel zwischen zwei Kanten.

Optionen zu Einheiten und Markierungen

Um die Einheiten- und Markierungseinstellungen zu verwenden, wählen Sie das 3D-Messwerkzeug aus und klicken Sie anschließend mit der rechten Maustaste in das Modell.

Wählen Sie diese Option zum Ändern der Maßeinheiten.

Blendet die Koordinaten des Mauszeigers im Fenster Messinformationen ein oder aus.

Geben Sie den Text ein, der mit der Messung angezeigt werden soll, sowohl im 3D-Modellbereich als auch im Fenster „Kommentare“. (Nicht verfügbar, wenn Messanmerkung nicht ausgewählt ist.)

Wählen Sie diese Option, wenn Sie Messungen in einem Modell vornehmen, die Messungen aber nicht zum Dokument hinzufügen möchten. Die Messungen sind nur sichtbar, solange die aktuelle Messung aktiv ist. Wenn Sie eine andere Messung starten oder das Werkzeug wechseln, wird die Markierung ausgeblendet.

Deaktiviert die Funktion zum Ausrichten der Einfügemarke auf ein wahrscheinliches Ziel. Wählen Sie diese Option, um die Leistungsfähigkeit beim Arbeiten mit einem großen Modell zu steigern. Wechseln Sie zur Einstellung An 3D-Inhalt ausrichten zurück, um präzise Messungen in 3D-Objekten sicherzustellen.

Zeigt ein Dialogfeld an, in dem die Tastaturbefehle für verschiedene Navigationsbefehle aufgeführt sind. Diese Befehle können Sie beim Messen verwenden.

Öffnet das Dialogfeld „Voreinstellungen“ für 3D-Messungen.

Im Messinformationen-Fenster werden die Einheiten- und Markierungseinstellungen für das Modell angezeigt. Wählen Sie diese Option, um das Fenster aus dem Modellfenster zu entfernen.

Blendet das 3D-Messwerkzeug aus bzw. ein.

Voreinstellungen für Messungen

Ändern Sie die Voreinstellungen für 3D-Messungen, um festzulegen, wie 3D-Daten gemessen werden. Diese Optionen werden im Fenster „Messen (3D)“ des Dialogfelds „Voreinstellungen“ angezeigt.

Zeigt Messungen auf der Grundlage der Modelleinheiten an (sofern vorhanden), die aus dem Original-3D-Modell erzeugt werden. Deaktivieren Sie diese Option, um die Maßeinheit manuell anzugeben. Diese Einstellung kann im Fenster 3D-Messwerkzeug geändert werden.

Verwendet statt der Maßeinheiten im 3D-Modell die hier angegebenen Maßeinheiten.

Legt die maximale Anzahl der Nachkommastellen der gemessenen Zahl fest.

Legt die Farbe der Linie fest, die angezeigt wird, wenn Sie zum Messen eines Objekts klicken oder ziehen.

Legt die Textgröße für die Messanzeige fest.

Legt die Einheiten als Grad oder Radianten fest.

Bestimmt, ob der Durchmesser oder der Radius runder Teile gemessen wird.

Zeigt den zur Radialmessung gehörenden Umfang an.

Aktiviert die Ausrichtung und gibt an, ob die Ausrichtung an Punkten, Bögen, Kanten, Silhouettenumrissen oder Flächen erfolgt. Der Wert für „Empfindlichkeit“ gibt an, wie nahe der Mauszeiger bei einem Objekt stehen muss, damit das Objekt ausgerichtet wird. Mit der Option „Hinweisfarbe ausrichten“ wählen Sie die Farbe des Ausrichtungslinie. Diese Linie wird immer dann angezeigt, wenn Sie den Mauszeiger über ein 3D-Objekt halten.
