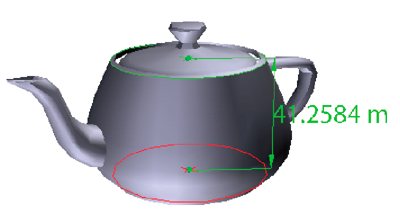

使用「3D 度量工具」可度量 3D 模型。您可以建立 3D 模型端點或邊緣之間的度量方式。您在 3D 模型上移動指針時，特定的端點和邊緣將反白。「3D 度量工具」支援四種度量方式：兩直線邊緣之間的垂線距離、兩點之間的直線距離、曲線邊緣的徑距，以及兩邊緣 (或三點) 之間的角度。
您可以建立 3D 度量和特定視圖的關聯。如果新增度量時預設視圖正在使用中，則會建立新的度量視圖。此視圖會新增到「模型樹」中的視圖階層。度量僅會與該視圖相關聯。度量會以視圖的子項顯示。
您還可以在度量的同時顯示注釋。文件關閉後，這些注釋 (亦稱為度量標註) 會保留。
度量 3D 物件
-
-
請按一下 3D 工具列上的「3D 度量工具」圖示
。(如果針對合併工具設定了 3D 工具列視圖，請從「導覽」工具旁的蹦現功能表中選擇「3D 度量工具」。)
-
請在「3D 度量工具」浮動視窗的「啟用對齊」和「度量類型」等區域選擇所需選項。
-
在模型背景上按一下滑鼠右鍵，然後視需要變更選項。此時您應保持「3D 度量工具」浮動視窗處於開啟狀態。
-
度量 3D 模型：
若要度量 3D 模型上兩個位置之間的距離，請按一下以設定起點。然後將指標移至另一個位置或邊緣。
要度量圓形外形的軸長，請將指針移至外形邊緣，當圓形完成後再按一下滑鼠。
若要建立並設定度量的註解，請在物件背景上按一下滑鼠右鍵，然後選擇「變更標記標籤」。輸入標註標籤。如上所述度量 3D 模型。各按一下以設定度量的兩個端點，然後按第三下以設定度量和標籤的位置。
若要將度量儲存為注釋，請選擇掌形工具，在度量上按一下滑鼠右鍵，然後按一下「轉換為注釋」。
若要終止度量，請按一下滑鼠右鍵，然後選擇「取消度量」。
若要刪除度量標記，請使用「3D 度量工具」按一下標註，然後按 Delete 鍵。
註解：若要了解如何在度量時旋轉、平移、縮放及對齊，請在模型上按一下滑鼠右鍵，然後選擇「3D 度量導覽提示」。
「3D 度量工具」浮動視窗中的「啟用對齊」選項
「3D 對齊邊緣端點」
對齊整個邊緣。
「3D 對齊直線邊緣」
對齊邊緣的直線部分。
「3D 對齊徑向邊緣」
對齊弧線。
「3D 對齊輪廓」
對齊零件的名面，如柱體。
「3D 對齊平面」
對齊構成零件表面的幾何面。
「3D 度量工具」浮動視窗中的「度量類型」選項
「3D 點對點度量」
度量 3D 模型中兩個位置之間的距離。按一下可設定起始點，再按一下另一個位置可設定結束點或邊緣。
「3D 正交尺寸」
度量與起始邊緣成正交的兩邊之間的距離。
「3D 徑向尺寸」
度量所按位置的弧度。
「3D 角度度量」
度量兩條邊之間的角度。
單位和標記選項
若要使用「單位」和「標記」度量工具，請選取「3D 度量工具」，然後在模型上按一下滑鼠右鍵。
「定義模型單位」
選取以變更度量單位。
「啟用座標顯示」
在「度量資訊視窗」中顯示或隱藏滑鼠指標位置的座標。
「變更標記標籤」
請鍵入您希望隨度量結果顯示在 3D 模型區域和「注釋」面板中的文字。(如果尚未選定「度量標記」，此選項不可用)。
「停用度量標記」
當您想要在模型中度量但不要將度量結果新增到文件中時選取。度量結果只有在目前度量使用中時顯示。如果您啟動另一個度量或變更工具，標記會消失。
「不對齊 3D 內容」
停用將插入點對齊可能目標的能力。在處理大型模型時，選取此選項可提高效能。回到「對齊 3D 內容」以確保 3D 物件的精確度量。
「3D 度量導覽提示」
開啟一個會列出數個導覽快速鍵之鍵盤快速鍵的對話方塊。度量時，您可以使用這些快速鍵。
「偏好設定」
開啟「度量 (3D) 偏好設定」對話方塊。
「隱藏/顯示度量資訊視窗」
「度量資訊視窗」會顯示模型的「單位」和「標記」設定。選取以便從模型視窗中移除此視窗。
「隱藏/顯示度量工具列」
移除/顯示「3D 度量工具」浮動視窗。
「度量」偏好設定
您可以變更「3D 度量」偏好設定來確定度量 3D 資料的方式。這些選項顯示在「偏好設定」對話方塊的「度量 (3D)」面板下。
註解：
在 Adobe Acrobat Reader 中，這些偏好設定會套用至已啟用注釋的 PDF。
「如果存在，使用模式中的比例和單位」
基於原始 3D 模型生成的模型單位 (如果存在) 顯示度量。如果取消對此選項的選定，請手動指定度量單位。此設定可以在「3D 度量工具」浮動視窗中變更。
「使用預設顯示單位」
使用您在此處指定的度量單位而不是 3D 模型中的度量單位。
「要顯示的有效位數」
指定度量數字中的最大數字位數。
「3D 度量線條色彩」
指定度量物件時您按一下或拖曳滑鼠時顯示的線條的色彩。
「度量回饋大小」
設定度量結果顯示的文字尺寸。
「角度度量結果顯示為」
指定單位採用角度或弧度。
「弧度度量結果顯示為」
指定度量圓弧零件時是採用角度還是弧度。
「顯示徑向度量的圓形」
顯示與徑向度量相關聯的圓周。
「3D 對齊設定」
開啟對齊並指定是否要對齊點、弧、邊緣或表面。「敏感度」確定指標與要貼齊的項目的遠近程度。對於「對齊 Hint 色彩」，請指定您在 3D 物件上按住指針時顯示的貼齊線的色彩。
