“图像描摹”允许您将栅格图像（JPEG、PNG、PSD 等）转换为矢量图稿。利用此功能，您可以通过描摹现有图稿，轻松地在该图稿基础上绘制新图稿。例如，您可以使用“图像描摹”，将您已在纸面上画出的铅笔素描图像转换为矢量图稿。您可以从一系列描摹预设中选择预设来快速获得所需的结果。

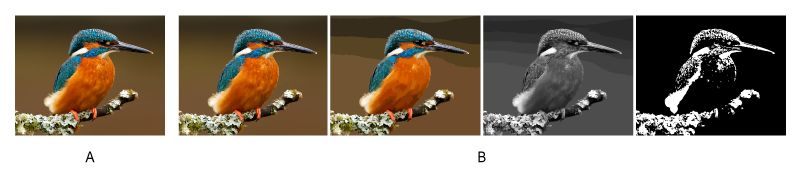

Example_Image-Trace-1 — 使用描摹预设描摹栅格图像之前和之后

A. 原稿图像 B. 使用不同预设的描摹结果

描摹图像

在 Illustrator 文档中打开或置入一个栅格图像。

选择置入图像后，执行下列操作之一：

选择对象 > 图像描摹 > 建立，以使用默认参数进行描摹。默认情况下，Illustrator 会将图像转换成黑白描摹结果。
在“控制”面板或“属性”面板中单击图像描摹按钮，或通过“描摹预设”按钮 () 选择一个预设。
选择窗口 > 图像描摹，或切换到描摹工作区，以打开“图像描摹”面板，然后执行以下操作之一：
- 通过单击该面板顶部的图标，选择一个默认预设。有关详细信息，请参阅指定描摹选项 | 预设。
- 从预设下拉菜单中选择预设。
- 指定描摹选项。有关详细信息，请参阅指定描摹选项。

注意:

在“图像描摹”面板中，启用预览以查看您修改后的结果。
所置入图像的分辨率决定着描摹的速度。

（可选）在“图像描摹”面板（窗口 > 图像描摹）中调整描摹的结果。

要将描摹对象转换为路径，并手动编辑矢量图稿，请选择对象 > 图像描摹 > 扩展。

有关描摹的视频，请参阅介绍如何进行图像描摹的视频。

指定描摹选项

在选择图像后，您可以看到“图像描摹”面板中的选项会变为可用状态。该面板的顶部有一些基本选项；单击“高级”标签旁边的三角形可显示更多选项。

基本控件

预设

指定描摹预设。该面板顶部的一排图标是根据常用工作流命名的快捷图标。选择其中的一个预设可设置实现相关描摹结果所需的全部变量。

image_trace_defaultpresets — “图像描摹”面板中提供的描摹预设示例

图标	预设名称	定义
	自动着色	从照片或图稿创建色调分离的图像
	高色	创建具有高保真度的真实感图稿
	低色	创建简化的真实感图稿
	灰度	将图稿描摹到灰色背景中
	黑白	将图像简化为黑白图稿
	轮廓	将图像简化为黑色轮廓

在顶部的下拉菜单中可访问更多预设。

image_trace_dropdownpresets — “预设”下拉菜单中提供的描摹预设示例。

A. 3 色 B. 6 色 C. 高保真照片

单击菜单图标 ()，可将当前设置存储为新预设，或者删除或重命名现有预设。有关详细信息，请参阅存储描摹预设。

视图

指定描摹对象的视图。描摹对象由以下两个组件组成：原始源图像和描摹结果（为矢量图稿）。您可以选择查看描摹结果、源图像、轮廓以及其他选项。单击眼睛图标可在源图像上叠加所选视图。

A. 描摹结果 B. 含轮廓的描摹结果 C. 轮廓 D. 含源图像的轮廓 E. 源图像

模式

指定描摹结果的颜色模式。提供的选项可定义描摹图稿的基础颜色与灰度模式。

根据“模式”选项中的设置，会显示以下颜色设置：

指定在颜色描摹结果中使用的颜色数。如果将所选的文档库作为调板，则可以选择色板。（该选项仅在“模式”设置为“颜色”时可用。）

Mode_color — 当“模式”设置为“颜色”时，可调整描摹结果中的颜色数量。

指定在灰度描摹结果中使用的灰色数。（该选项仅在“模式”设置为“灰度”时可用。）

Mode_grey — 当“模式”设置为“灰度”时，可调整描摹结果中的灰度数量。

指定用于从原始图像生成黑白描摹结果的值。所有比阈值亮的像素将转换为白色，而所有比阈值暗的像素将转换为黑色。（该选项仅在“模式”设置为“黑白”时可用。）

Mode_blacknwhite — 当“模式”设置为“黑白”时，可调整将像素转换为黑白的阈值。

调板

指定用于从原始图像生成颜色或灰度描摹的调板。（该选项仅在“模式”设置为“颜色”或“灰度”时可用。）

您可以选择下列选项之一：

根据输入图像，自动为描摹在有限调板和全色调之间切换。如果您选择“自动”调板，则可以通过调整“颜色”滑块来更改描摹的矢量简化度和准确度。值 0 意味着确保简化度，但会降低准确度；值 100 表示确保准确度和真实感，但会降低简化度。

在描摹调板中使用一小组颜色。您可以使用“颜色”滑块来进一步减少选定的颜色。

在描摹调板中使用全套颜色。在描摹照片和创建真实感图稿时，该选项是最佳选择。如果选择此选项，则“颜色”滑块可决定构成每个填充区域的像素的可变度。将“颜色”滑块向右滑动时，可变度会降低，导致颜色区域变小，从而定义更多路径。相反，将“颜色”滑块向左滑动时，填充区域会更少、更大。

为描摹调板使用现有的颜色组。此选项允许您定义描摹图稿中的确切颜色数。您可以通过“色板”面板，为描摹调板选择任何已加载的颜色库。

P_Document-lib_colors — 示例：选择“文档库”时的描摹结果

从“色板库”菜单中向“色板”面板添加颜色库。

要打开“色板”面板，请选择窗口 > 色板。
在“色板”面板的左下方，单击色板库菜单图标 ()。或者，从面板菜单中选择打开色板库。
从列表中选择库。
要将所需的颜色组添加到“色板”面板，请单击“将颜色组存储至‘色板’面板”按钮 ()。有关详细信息，请参阅使用色板库。

P_Swatch-lib_add — 从“色板库”菜单中向“色板”面板添加颜色库。

P_Swatch-library — 通过“色板”面板为描摹调板选择已加载的颜色库。

使用“Adobe Color 主题”面板向“色板”面板添加颜色库

要打开“Adobe Color 主题”面板，请选择窗口 > 颜色主题。
查看“浏览”选项卡中的众多公用颜色主题，或者自行创建颜色主题。然后，将选定的颜色主题添加到“色板”面板。有关详细信息，请参阅使用“Adobe Color 主题”面板。

P_Document-lib_add-color-theme — 从“Adobe Color 主题”面板向“色板”面板添加颜色库

P_Swatch-lib_colors — 通过“Adobe Color 主题”面板为描摹调板选择已加载的颜色库。

高级控件

Image-trace_panel_advance-options — 使用“图像描摹”选项中的高级选项微调描摹结果。

路径

控制描摹形状和原始像素形状间的差异。较低的值创建较疏松的路径拟和；较高的值创建较紧密的路径拟和。

角点

指定边角上的强调点以及锐利弯曲变为角点的可能性。值越大则角点越多。

杂色

指定描摹时忽略的区域（以像素为单位）。值越大则杂色越少。

提示：对于高分辨率图像，将“杂色”滑块滑动到更高的值（例如 20–50 范围）可实现一定的效果。对于低分辨率图像，请将“杂色”设置为更低的值 (1–10)。

方法

指定一种描摹方法。您可以选择下列选项之一：

图标	预设名称	定义
	邻接	创建木刻路径。一个路径的边缘与其相邻路径的边缘完全重合。
	重叠	创建堆积路径。各个路径与其相邻路径稍有重叠。

填色

在描摹结果中创建填色区域。

描边

在描摹结果中创建描边路径。

描边

指定原始图像中可描边的特征最大宽度。大于最大宽度的特征在描摹结果中成为轮廓区域。

将曲线与线条对齐

指定是否将稍微弯曲的线替换为直线，以及是否将接近 0°或 90°的线调整为刚好 0° 或 90°。

提示：对于几何图稿或源图像中稍微发生旋转的形状，您可以选择此选项。

忽略白色

指定白色填充区域是否被替换为无填充。

有关描摹的视频，请参阅介绍如何进行图像描摹的视频。

存储描摹预设

通过选择窗口 > 图像描摹，打开“图像描摹”面板。

使用“图像描摹”面板设置预设的描摹选项。

注意:

您不能编辑或删除默认预设（默认预设显示在方括号 [] 中）。但是，您可以存储默认预设的可编辑副本，方法是选择预设，然后从面板菜单中选择“存储为新预设”。

单击菜单图标 ()，然后选择存储为新预设

输入预设的名称，然后单击确定。

（可选）要重命名已存储的预设，请单击菜单图标 ()，然后选择重命名。输入预设的名称，然后单击确定。

（可选）要删除已存储的预设，请单击菜单图标 ()，然后选择删除。

编辑描摹结果

当描摹结果已达到您的预期时，您可以将描摹对象转换为路径。这一最终步骤允许您像处理其他矢量图稿一样，处理描摹结果。转换描摹对象后，可不再调整描摹选项。

选择描摹结果。

要将描摹结果转换为路径，请执行以下操作之一：

在“控制”面板或“属性”面板中，单击扩展。
选择对象 > 图像描摹 > 扩展。

产生的路径将组合在一起。

要将已编组的路径取消编组，请在“属性”面板中单击取消编组。或者，选择对象 > 取消编组。

（可选）要通过移除多余的锚点来简化路径，请选择对象 > 路径 > 简化。有关详细信息，请参阅简化路径。

您也可以对路径进行整形或编辑。有关详细信息，请参阅调整路径段。

要为您的描摹结果着色，请将其转换为实时上色组，方法是选择所需的路径，然后选择对象 > 实时上色 > 建立。有关详细信息，请参阅实时上色组。

释放描摹对象

若要放弃描摹但保留原始置入的图像，可释放描摹对象。

选择描摹对象。

选择对象 > 图像描摹 > 释放。
