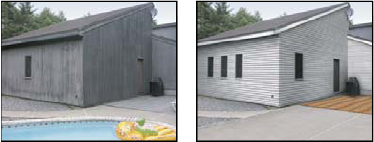

La boîte de dialogue Point de fuite (Filtre > Point de fuite) contient les outils de définition des plans de perspective, les outils de retouche d’image, un outil de mesure (Photoshop Extended seulement) et une image d’aperçu. Les outils Point de fuite (Rectangle de sélection, Tampon, Forme et autres) se comportent de façon semblable à leurs homologues de la palette d’outils principale de Photoshop. Vous pouvez utiliser les mêmes raccourcis clavier pour définir ces options. Le menu Point de fuite  contient d’autres paramètres d’outil et d’autres commandes.

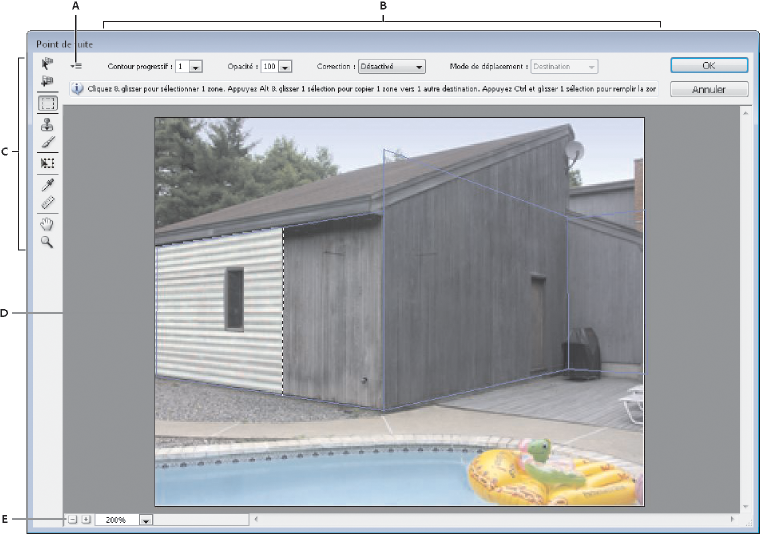

Boîte de dialogue Point de fuite

A.

Menu Point de fuite

B.

Options

C.

Palette d’outils

D.

Aperçu de la session Point de fuite

E.

Options de zoom

1. Ouvrez le menu Point de fuite et choisissez Exporter au format DXF ou Exporter au format 3DS.
2. Dans la boîte de dialogue Exporter au format DXF ou Exporter au format 3DS, sélectionnez une destination, puis cliquez sur Enregistrer.

Avant d’apporter des modifications dans Point de fuite, vous devez définir des plans rectangulaires alignés sur les perspectives de l’image. La précision du plan détermine si les modifications ou réglages sont correctement mis à l’échelle et orientés dans l’image.

Une fois les quatre nœuds d’angle établis, le plan de perspective devient actif et affiche un cadre de sélection et une grille. Vous pouvez alors mettre à l’échelle, déplacer ou redéfinir la forme du cadre afin de peaufiner le plan de perspective. Vous pouvez également ajuster la taille de la grille pour l’aligner sur les éléments de l’image. Parfois, le fait d’aligner le cadre de sélection et la grille sur une texture ou un motif de l’image peut aider à retrouver les perspectives de l’image avec plus de précision. Le réglage de la taille de la grille permet également de compter plus facilement les éléments dans l’image.

En plus de faciliter l’alignement des plans de perspective sur les éléments de l’image, la grille permet d’examiner les mesures lorsque vous utilisez l’outil Mesure. Une option permet de lier la taille de la grille aux mesures prises avec l’outil Mesure.

1. Dans la boîte de dialogue Point de fuite, sélectionnez l’outil Création de plan , puis cliquez sur l’image d’aperçu pour ajouter les quatre nœuds d’angle.

   Aidez-vous si possible d’un objet rectangulaire ou d’une surface plane de l’image pour créer le plan de perspective. Pour faciliter le placement des nœuds, maintenez la touche « x » enfoncée pour agrandir l’image d’aperçu. Au fur et à mesure que vous ajoutez les nœuds d’angle, vous pouvez supprimer le dernier nœud d’angle ajouté s’il ne convient pas, en appuyant sur la touche Retour arrière (Windows) ou sur la touche Suppression (Mac OS). Vous pouvez également repositionner un nœud d’angle en le faisant glisser.

2. Sélectionnez l’outil Modification du plan  et utilisez l’une ou plusieurs des méthodes suivantes :

   • Pour reformer le plan de perspective, faites glisser un nœud d’angle.

   • Pour ajuster la grille, entrez une valeur dans la zone de texte Grille ou cliquez sur la flèche pointant vers le bas et déplacez le curseur. Vous pouvez également ajuster la taille de la grille lorsque l’outil Création de plan est sélectionné.

   • Pour déplacer le plan, cliquez dans le plan et faites glisser.

   • Pour mettre le plan à l’échelle, faites glisser un nœud dans un segment du cadre de sélection.



     Déplacement d’un nœud par glisser pour augmenter la taille d’un plan et prendre en compte les modifications

     En temps normal, le cadre de sélection et la grille d’un plan de perspective sont bleus. Si le placement des nœuds d’angle pose problème, le plan ne convient pas, et le cadre de sélection et la grille deviennent rouges ou jaunes. Dans ce cas, déplacez les nœuds d’angle jusqu’à ce que le cadre et la grille soient bleus.

     Si vous travaillez avec des plans qui se chevauchent, maintenez la touche Ctrl (Windows) ou Cmde (Mac OS) enfoncée et cliquez pour passer en revue les différents plans.


     Plans se chevauchant

Les sélections peuvent s’avérer utiles lorsque vous dessinez ou retouchez une image pour corriger des défauts, ajouter des éléments ou l’améliorer. Dans Point de fuite, les sélections vous permettent de peindre ou de remplir des zones spécifiques d’une image tout en respectant la perspective définie par les plans dans l’image. Les sélections vous permettent également de dupliquer et déplacer un contenu d’image dans la perspective.

Utilisez l’outil Rectangle de sélection dans Point de fuite pour tracer une sélection dans un plan de perspective. Si votre sélection s’étend à plusieurs plans, elle s’adapte à la perspective de chaque plan.

Une fois définie, vous pouvez déplacer la sélection n’importe où dans l’image et conserver la perspective établie par le plan. Si votre image contient plusieurs plans, la sélection s’adapte à la perspective du plan à travers lequel elle est déplacée.

Vous devez cliquer en dehors de la sélection flottante pour la désélectionner. Une fois la sélection flottante désélectionnée, son contenu est collé dans l’image, et remplace les pixels qui se trouvaient en dessous. Vous pouvez également désélectionner la sélection flottante originale en la dupliquant.

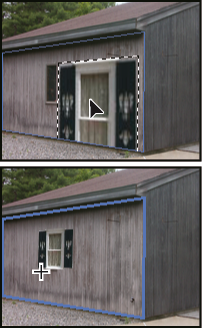

Elément collé dans la fonction Point de fuite

Point de fuite propose une autre option de déplacement pour les sélections. Vous pouvez remplir la sélection avec les pixels de la zone sur laquelle se déplace le pointeur.

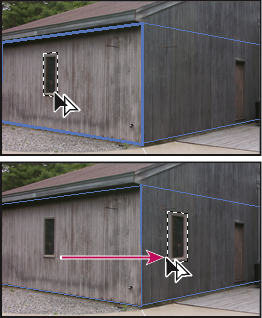

Copie et déplacement d’une sélection d’un plan de perspective vers un autre

1. Effectuez une sélection dans un plan de perspective.
2. (Facultatif) Déplacez la sélection vers l’emplacement souhaité. Assurez-vous que l’option Destination est définie dans Mode de déplacement lorsque vous déplacez la sélection.
3. Utilisez l’une des méthodes suivantes :

   • Faites glisser le pointeur tout en maintenant la touche Ctrl (Windows) ou Cmde (Mac OS) enfoncée de l’intérieur de la sélection vers la zone d’image de remplissage de la sélection.

   • Choisissez Source dans le menu Mode de déplacement et faites glisser le pointeur de l’intérieur de la sélection vers la zone d’image de remplissage de la sélection.

   La sélection remplie devient une sélection flottante que vous pouvez mettre à l’échelle, faire pivoter, déplacer ou dupliquer à l’aide de l’outil Transformation, ou bien déplacer ou dupliquer à l’aide de l’outil Rectangle de sélection.



   Touche Ctrl (Windows) ou Cmde (Mac OS) enfoncée tout en faisant glisser une sélection

   A.

   Sélection initiale

   B.

   Déplacement de la sélection vers l’image source

   C.

   L’image source remplit la sélection initiale.

1. Effectuez une sélection dans un plan de perspective.
2. A l’aide de l’outil Rectangle de sélection, faites glisser la sélection en maintenant la touche Alt (Windows) ou Option (Mac OS) enfoncée pour créer une copie de la sélection ainsi que des pixels d’image.

   La copie devient une sélection flottante, qui semble être placée sur l’image principale. Vous pouvez déplacer la sélection flottante, ou sélectionner l’outil Transformation pour la mettre à l’échelle ou la faire pivoter.

3. Utilisez l’une des méthodes suivantes :

   • Cliquez à l’extérieur de la sélection flottante pour la désélectionner. Le contenu de la sélection est collé dans l’image, et remplace les pixels qui se trouvaient en dessous.

   • Cliquez sur la sélection flottante à l’aide de l’outil Rectangle de sélection ou de l’outil Transformation et faites glisser en maintenant la touche Alt (Windows) ou Option (Mac OS) enfoncée pour créer une autre copie. Une fois copiée, la sélection flottante d’origine est désélectionnée et remplace les pixels qui se trouvaient en dessous.

     Pour dupliquer la dernière duplication, appuyez sur les touches Ctrl+Maj+T (Windows) ou Cmde+Maj+T (Mac OS). Cette fonction permet de dupliquer du contenu plusieurs fois facilement.

Vous pouvez coller un élément depuis le Presse-papiers dans Point de fuite. L’élément copié peut provenir du même document ou d’un fichier différent. Une fois copié dans Point de fuite, l’élément se transforme en sélection flottante, que vous pouvez mettre à l’échelle, faire pivoter, déplacer ou dupliquer. Lorsque la sélection flottante est déplacée dans un plan sélectionné, elle se conforme à la perspective du plan.

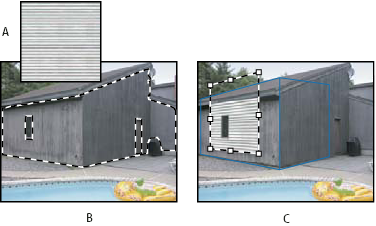

Collage d’un élément dans Point de fuite

A.

Motif copié d’un document séparé

B.

Image avec sélection (pour restreindre les résultats) créée dans Photoshop avant d’ouvrir Point de fuite

C.

Le motif collé dans Point de fuite est déplacé dans le plan et respecte la sélection

Pour des raisons pratiques, il est conseillé de créer des plans de perspective dans une session Point de fuite antérieure.

1. Copiez un élément dans le Presse-papiers. L’élément copié peut provenir du même document ou d’un fichier différent. Gardez à l’esprit que vous ne pouvez coller qu’un élément pixellisé (non vectorisé).
   Remarque : si vous copiez du texte, vous devez d’abord le pixelliser. Cliquez avec le bouton droit de la souris sur le calque de texte, puis choisissez la commande Pixelliser. Choisissez ensuite la commande Sélection > Tout sélectionner, puis copiez le texte dans le Presse-papiers.
2. (Facultatif) Créez un nouveau calque.
3. Choisissez Filtre > Point de fuite.
4. Le cas échéant, créez un ou plusieurs plans dans l’image.
5. Appuyez sur les touches Ctrl-V (Windows) ou Cmde-V (Mac OS) pour coller l’élément.

   L’élément est maintenant une sélection flottante en haut à gauche dans l’image d’aperçu. Par défaut, l’outil Rectangle de sélection est sélectionné.

6. Utilisez l’outil Rectangle de sélection pour faire glisser l’image collée vers un plan.

   L’image s’adapte à la perspective du plan.

   Important : après avoir collé l’image dans Point de fuite, évitez de cliquer sur l’image avec l’outil Rectangle de sélection, sauf pour faire glisser l’image collée vers un plan de perspective. Autrement, vous désélectionnez la sélection flottante, et les pixels sont collés de façon permanente dans l’image.

1. Sélectionnez l’outil Pinceau.
2. Choisissez une couleur en utilisant l’une des méthodes suivantes :

   • Sélectionnez l’outil Pipette et cliquez sur une couleur dans l’image d’aperçu.

   • Cliquez sur la case Couleur de la forme pour ouvrir le sélecteur de couleurs et y faire votre choix.

3. Dans la section des options d’outil, définissez le diamètre (épaisseur de la forme), la dureté (lissage des bords) et l’opacité (degré d’obscurcissement appliqué par la peinture à l’image située en dessous).
4. Choisissez un mode de correction :

   • Pour peindre sans fusionner les couleurs, la lumière et l’ombrage des pixels alentour, choisissez Désactivé.

   • Pour peindre et fusionner les coups de peinture avec la lumière des pixels environnants tout en conservant la couleur sélectionnée, choisissez Luminance.

   • Pour peindre et fusionner avec les couleurs, la lumière et l’ombrage des pixels environnants, choisissez Activé.

5. (Facultatif) Spécifiez les options d’application de la peinture :

   • Pour une peinture en continu, s’adaptant automatiquement à la perspective d’un plan à un autre, ouvrez le menu Point de fuite et choisissez Autoriser les opérations sur plusieurs surfaces. Si vous désactivez cette option, vous pouvez peindre dans la perspective d’un seul plan à la fois. Vous devez arrêter de peindre et recommencer sur un autre plan pour passer d’une perspective à une autre.

   • Pour limiter la peinture au plan actif, ouvrez le menu Point de fuite et choisissez Ecrêter les opérations selon le contour de la surface. Si vous désactivez cette option, vous pouvez peindre dans la perspective au-delà des limites du plan actif.

6. Faites glisser l’outil dans l’image pour peindre. Lorsque vous dessinez dans un plan, l’épaisseur et la forme de l’outil se mettent à l’échelle et s’orientent en fonction de la perspective du plan. Maintenez la touche Maj enfoncée et faites glisser pour dessiner des lignes droites s’adaptant à la perspective du plan. Vous pouvez également cliquer sur un point avec l’outil Pinceau, puis appuyer sur la touche Maj et cliquer sur un autre point pour dessiner une ligne droite en perspective.
   L’outil Pinceau est particulièrement adapté aux rectangles de sélection et peut être utilisé pour dessiner une ligne continue le long d’un bord de la sélection. Par exemple, si vous sélectionnez un plan entier, vous pouvez dessiner une ligne le long du périmètre du plan.

1. Sélectionnez l’outil Tampon de duplication  dans Point de fuite.
2. Dans la section des options d’outil, définissez le diamètre (épaisseur de la forme), la dureté (quantité de contour progressif du pinceau) et l’opacité (degré d’obscurcissement ou de transparence appliqué par la peinture à l’image située en dessous).
3. Choisissez un mode de fusion dans le menu Correction :

   • Choisissez Désactivé pour empêcher la fusion des contours avec les couleurs, ombres et textures des pixels environnants.

   • Choisissez Luminance pour fusionner les contours avec l’éclairage des pixels environnants.

   • Choisissez Activé pour fusionner les contours avec la couleur, l’éclairage et l’ombrage des pixels environnants.

4. Pour déterminer le comportement d’échantillonnage de l’outil Tampon de duplication :

   • Sélectionnez Aligné dans la barre d’options pour appliquer les pixels de façon continue, sans perdre le point d’échantillonnage courant, même si vous relâchez le bouton de la souris.

   • Désélectionnez Aligné pour appliquer les pixels prélevés à partir du point d’échantillonnage initial après chaque interruption et à chaque reprise.

5. (Facultatif) Spécifiez les options d’application de la peinture :

   • Pour une peinture en continu d’un plan à un autre, ouvrez le menu Point de fuite et choisissez Autoriser les opérations sur plusieurs surfaces.

   • Pour limiter la peinture au plan actif seulement, ouvrez le menu Point de fuite et choisissez Ecrêter les opérations selon le contour de la surface.

6. Placez le pointeur dans un plan et cliquez tout en maintenant la touche Alt (Windows) ou Option (Mac OS) enfoncée pour définir le point d’échantillonnage.
7. Faites glisser le pointeur sur la partie de l’image à peindre. Maintenez la touche Maj enfoncée et faites glisser pour dessiner une ligne droite s’adaptant à la perspective du plan. Vous pouvez également cliquer sur un point avec l’outil Tampon, puis appuyer sur la touche Maj et cliquer sur un autre point pour dessiner une ligne droite en perspective.

Les utilisateurs, qu’il s’agisse d’architectes et de décorateurs d’intérieur, d’experts en médecine légale ou de menuisiers, ont souvent besoin de connaître la taille des objets dans une image. Dans Point de fuite, l’outil Mesure vous permet de dessiner une ligne de mesure sur un objet dans un plan de perspective dont vous connaissez les mesures. L’outil Mesure propose une option permettant d’entrer une longueur de mesure. La ligne de mesure présente deux zones de texte : une pour la longueur et l’autre indiquant l’angle de la ligne par rapport au plan de perspective. Une fois la mesure et sa longueur définies, les mesures suivantes s’adaptent correctement à l’échelle de la mesure initiale.

Une option permet de lier la longueur de mesure de la ligne à la taille du maillage de la grille du plan de perspective. Par exemple, lorsque l’option de lien est sélectionnée, une longueur de mesure égale à 5 entraîne l’affichage de 5 espaces dans la grille. Cela peut être utile pour visualiser les tailles dans l’image ou pour compter les objets dans une image. Lorsque le maillage de la grille n’est pas lié, vous pouvez le régler indépendamment de la mesure. Cette option est utile si le maillage de la grille est trop petit et difficile à voir lorsqu’il est lié à la mesure.

Les mesures que vous créez peuvent être rendues de façon à apparaître dans l’image après la fermeture de la boîte de dialogue Point de fuite. Vous pouvez également exporter vos mesures et informations géométriques en formats compatibles avec les applications CAO.
