Сведения о векторной графике и растровых изображениях

Векторные изображения состоят из линий и кривых, заданных векторами — математическими объектами, которые описывают изображение в соответствии с его геометрическими характеристиками. Примеры элементов векторных изображений в After Effects включают контуры маски, фигуры на слоях-фигурах и текст в текстовых слоях.

В растровых изображениях (иногда называемых побитовыми отображениями) используют прямоугольную сетку из элементов изображения (пикселей). Каждому пикселю соответствует определенное расположение и значение цвета. Видеоряд, набор изображений, переданных с пленки, и многие другие типы изображений, которые импортируются в After Effects, являются растровыми изображениями.

Векторная графика сохраняет четкость краев и не теряет деталей при изменении размеров, поскольку она не зависит от разрешения. Эта независимость от разрешения делает векторную графику удобной для создания визуальных элементов, например логотипов, которые используются в различных размерах.

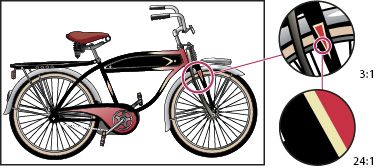

Пример векторной графики с различной степенью увеличения
Пример векторной графики с различной степенью увеличения

Каждое растровое изображение состоит из фиксированного количества пикселей и поэтому зависит от разрешения. При масштабировании растровые изображения могут терять детализацию и выглядеть зернистыми (пикселизированными).

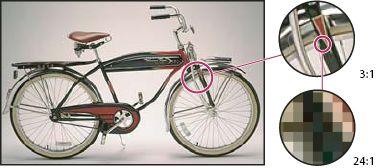

Пример растрового изображения с различной степенью увеличения
Пример растрового изображения с различной степенью увеличения

Некоторые изображения создаются в других приложениях в качестве векторной графики, но преобразуются в пиксели (растровый формат) при импорте в After Effects. Если слой непрерывно преобразуется в растровый формат, при изменении размера слоя After Effects повторно конвертирует векторную графику в пиксели, сохраняя четкость краев. Векторная графика из файлов SWF, PDF, EPS и Illustrator может быть постоянно растрирована.

Видеоруководство «Что такое растровые изображения и векторная графика?» от Аарона Рабиновича (Aharon Rabinowitz) входит в серию видео Multimedia 101, доступную на веб-сайте Creative COW, и предлагает общие сведения о растровых изображениях и векторной графике.

Сведения о контурах

Некоторые возможности After Effects, включая маски, формы, обводки, обводки рисованием и пути движения, основаны на понятии контура. Инструменты и методы для создания и редактирования различных типов контуров перекликаются, но каждый тип контура имеет собственные уникальные аспекты.

Контур состоит из сегментов и вершин. Сегментами являются линии или кривые, которые соединяют вершины. Вершины определяют начало и конец каждого сегмента контура. Некоторые приложения Adobe для определения вершины используют термины опорная точка и точка контура.

Изменить форму контура можно перетаскиванием его вершин, дексрипторов направления в конце линий направления (или касательных) каждой вершины или самого сегмента контура.

При выходе контура из вершины его форму определяет угол и длина исходящей направляющей линии для этой вершины. При приближении контура к следующей вершине исходящая направляющая линии предыдущей вершины оказывает на него меньшее влияние, уступая эту роль входящей направляющей линии следующей вершины.

Компоненты контура
Компоненты контура

A. Выделенная вершина B. Выделенная вершина C. Невыделенная вершина D. Сегмент кривой в контуре E. Линия направления (касательная) F. дексриптор направления

У контуров бывают вершины двух видов: угловые точки и гладкие точки. В месте гладкой точки сегменты контура соединяются как гладкая кривая; входящие и исходящие направляющие линии находятся на одной линии. В месте угловой точки контур резко изменяет направление; входящие и исходящие направляющие линии находятся на разных линиях. Контуры можно рисовать, используя любые сочетания угловых и гладких точек. Если была нарисована точка не того типа, ее можно заменить позже.

Точки на контуре
Точки на контуре

A. Четыре угловые точки B. Четыре гладкие точки C. Сочетание угловых и гладких точек

При перемещении направляющей линии гладкой точки изменяются кривые с обеих сторон точки. В противоположность этому, при перемещении угловой точки изменяется только кривая с той стороны точки, где расположена линия направления.

Изменение линий направления в гладкой точке (слева) и в угловой точке (справа)
Изменение линий направления в гладкой точке (слева) и в угловой точке (справа)

Контур может быть открытым или замкнутым. Открытый контур имеет точку начала, которая не совпадает с его конечной точкой; например, прямая линия является открытым контуром. Замкнутый контур является непрерывным и не имеет начала или конца; например, круг является замкнутым контуром.

Можно нарисовать контуры в виде геометрических фигур — многоугольников, эллипсов и звезд — с помощью инструментов форм либо использовать инструмент «Перо» для рисования произвольного контура. Контуры, нарисованные с помощью инструмента «Перо», являются или нарисованными вручную контурами Безье, или контурами RotoBezier. Основное различие между контурами RotoBezier и нарисованными вручную контурами Безье заключается в том, что линии направления для контуров RotoBezier вычисляются автоматически, что упрощает и убыстряет их рисование.

При использовании инструментов фигур («Прямоугольник», «Прямоугольник со скругленными углами», «Эллипс», «Многоугольник» или «Звезда») для рисования контуров фигуры в слое-фигуре можно создать один из двух типов контуров: параметрический контур фигуры или контур фигуры кривой Безье. (См. раздел Сведения о фигурах и слоях-фигурах.)

Контуры маск, контуры обводки рисованием и контуры форм кривой Безье можно связать с помощью выражений. Также можно выполнять копирование и вставку между контурами масок, контурами обводок рисованием, контурами форм кривой Безье, путями движения и контурами из Adobe Illustrator, Photoshop и Adobe Fireworks. (См. раздел Создание форм и масок.)

Для контуров форм можно использовать операцию «Объединить контуры» (похожа на эффекты обработки контуров в Adobe Illustrator) для объединения нескольких контуров в один. (См. раздел Параметры объединения контуров.)

Если необходимо, чтобы контур сопровождал текст или эффект, контур должен представлять собой контур маски.

Сам контур не имеет визуального представления в выводе после рендеринга; по существу это совокупность данных о том, как разместить или изменить другие визуальные элементы. Чтобы сделать контур видимым, к нему необходимо применить обводку. В случае пути маски можно применить эффект «Обводка». В случае контура для объекта слоя-фигуры по умолчанию контур создается с группой свойства обводки (атрибутом) после групп свойств контура на панели «Таймлайн».

Цвет или градиент, применяемый к области, расположенной внутри контура, является заливкой.

Примечание.

Чтобы задать размер дексрипторов направления кривой Безье и вершин для масок и форм, выберите «Правка» > «Установки» > «Общие» (Windows) или «After Effects» > «Установки» > «Общие» (Mac OS) и измените значение параметра «Размер точки контура».

Сведения о фигурах и слоях-фигурах

Слои-фигуры содержат объекты векторной графики, называемые фигурами. По умолчанию форма состоит из контура, обводки и заливки. (См. разделы Сведения о контурах и Обводки и заливки для форм).

Слои форм создаются рисованием на панели «Композиция» с использованием инструментов форм или инструмента «Перо». (См. раздел Создание форм и масок.)

Контуры форм имеют две разновидности: параметрические контуры форм и контуры форм кривой Безье. Параметрические контуры форм определяются численно — свойствами, которые после рисования можно изменить и анимировать на панели «Таймлайн». Контуры форм кривой Безье определяются набором вершин (точек контура) и сегментов, которые можно изменить на панели «Композиция». Работа с контурами форм кривой Безье осуществляется таким же образом, как работа с контурами маски. Все контуры маски являются контурами кривой Безье.

Контуры формы можно изменять, используя операции с контурами, такие как «Контуры колебания» и «Втягивание и раздувание». Наложение на контур обводки или заливка цветом области, определенной контуром, выполняются с помощью операций цветового заполнения . (См. раздел Атрибуты форм, операции заливки цветом и операции с контурами для слоев форм.)

Контуры форм, операции заливки цветом и операции с контурами вместе называются атрибутами формы. Атрибуты форм можно добавлять с помощью меню «Добавить» на панели «Инструменты» или на панели «Таймлайн». Каждый атрибут форм представлен группой свойств на панели «Таймлайн». Свойства можно анимировать таким же образом, как и другие свойства слоя. (См. раздел Сведения об анимации, ключевых кадрах и выражениях.)

Разрядность цвета слоя-фигуры совпадает с разрядностью цвета проекта и может быть 8 бит, 16 бит или 32 бита. (См. раздел Разрядность цвета и высокий динамический диапазон цветов.)

Слои-фигуры могут быть основаны на элементах видеоряда. Слои, которые не основаны на элементах видеоряда, иногда называют синтетическими слоями. Текстовые слои также являются синтетическими слоями и состоят из объектов векторной графики, поэтому многие правила и рекомендации, применяемые к текстовым слоям также применяются к слоям-фигурам. Например, слой-фигуру нельзя открыть на панели «Слой», также как и нельзя открыть на панели «Слой» текстовый слой.

Примечание.

Можно сохранять избранные формы как шаблоны настроек анимации. (См. раздел Сохранение шаблона настроек анимации.)

Ресурсы в Интернете, посвященные слоям-фигурам

Видеоруководство по созданию слоев-фигур из векторных слоев см. на странице руководств.

Крис и Триш Мейер (Chris and Trish Meyer) представляют введение в слои-фигуры в виде отрывка (в формате PDF) из своей книги «Создание анимированной графики с After Effects» (5-ая редакция)

Крис Звар предоставляет шаблон настроек анимации на своем веб-сайте. Этот шаблон настроек служит для создания целевого перекрестия с помощью одного слоя-фигуры с различными настраиваемыми свойствами, которые делают управление и изменение анимации с помощью перекрестия удобным и интуитивно-понятным.

Группы и порядок рендеринга для форм и атрибутов форм

Хотя по умолчанию фигура состоит из одного контура, одной обводки и одного заполнения, которые расположены сверху вниз на панели «Таймлайн», в основе большей части гибких возможностей слоев-фигур лежит возможность добавлять и изменять атрибуты фигур и создавать сложные составные фигуры.

Фигуры или атрибуты фигур, которые находятся на одном групповом уровне в пределах одного слоя-фигуры, можно группировать.

Группа является коллекцией атрибутов формы: контуров, заливок, обводок, операций с контурами и других групп. Каждая группа имеет собственный режим наложения и собственный набор свойств преобразования. Объединение форм в группы позволяет одновременно работать с несколькими формами, например выполнять масштабирование всех форм в группу по величине или применять к каждой форме одинаковую обводку. Можно даже установить индивидуальные формы или индивидуальные атрибуты формы в пределах группы, чтобы изолировать преобразования. Например, можно масштабировать контур без масштабирования его обводки путем группировки его контура.

При добавлении атрибута формы с помощью меню «Добавить» на панели «Инструменты» или на панели «Таймлайн», необходимо выбрать атрибут, добавляемый в группу. Для изменения их порядка на панели «Таймлайн» группы и атрибуты можно перетащить. Изменение порядка и группировка форм и атрибутов форм позволяет воздействовать на порядок их рендеринга по отношению к другим формам и атрибутам форм.

Группы и порядок рендеринга для форм и атрибутов форм
A. Две формы в группе B. Два контура в составной форме C. Контур круга с применением операции «Контуры колебания» D. Одна обводка, примененная ко всем контурам над ней E. Контур звезды в отдельной группе F. Одна заливка, примененная ко всем контурам над ней G. Один контур с двумя обводками

Порядок рендеринга для фигур в слое-фигуре

Правила рендеринга слоя-фигуры аналогичны правилам рендеринга композиции, содержащей вложенные композиции.

  • В пределах группы сначала визулизируются формы в нижней части порядка расположения на панели «Таймлайн».

  • Все операции с контурами в группе выполняются перед операциями цветового заполнения. Это означает, например, что обводка учитывает искажения на контуре, созданные с помощью операции с контурами «Контуры колебания». Операции с контурами в группе выполняются сверху вниз. (См. раздел Изменение форм с помощью операций над контурами.)

  • операции заливки цветом внутри группы выполняются снизу вверх в порядке расположения на панели «Таймлайн». Это означает, например, что обводка визуализируется поверх или перед обводкой, которая на панели «Таймлайн» отображается после нее. Чтобы изменить это поведение по умолчанию для определенной заливки или обводки, на панели «Временная шкала» выберите для свойства композиции заливки или обводки «Выше предыдущего в той же группе». (См. раздел Обводки и заливки для форм.)

Операции с контурами и операции заливки цветом применяются ко всем контурам, расположенными над ними в одной группе.

Преобразование свойства для группы форм и контуров форм

Каждая группа имеет собственную группу свойств преобразования. Эта группа свойств преобразования представлена на панели «Таймлайн» как группа свойств с именем «Преобразование: [имя группы]», а на панели «Композиция» — как пунктирная рамка с дексрипторами. С помощью новой группы свойств преобразования контур можно сгруппировать отдельно и трансформировать только его.

Дополнительная группа свойств преобразования для одного контура полезна, например, для создания сложного движения, например, вращения вокруг одной узловой точки, а также вращения вдоль орбиты. Преобразования группы влияют на все формы в группе; это поведение аналогично поведению наследования слоев. (См. раздел Родительские и дочерние слои.)

Каждый контур формы также имеет внутренние свойства, которые влияют на местоположение и очертания контура. Для параметрических контуров форм эти свойства (например, «Положение» и «Размер») являются параметрами, видимыми на панели «Таймлайн». Для контуров форм кривой Безье эти свойства определяются для каждой вершины, но включены в свойство «Контур». При изменении контура кривой Безье с помощью свободно-трансформируемой ограничительной рамки происходит изменение этих внутренних свойства для вершин, которые входят в этот контур. (См. раздел Сведения о фигурах и слоях-фигурах.)

Группировка форм или атрибутов форм

  1. Выберите одну или несколько форм или атрибутов форм и выполните одно из предложенных ниже действий.
    • Выберите «Слой» > «Группирование форм».
    • Нажмите CTRL+G (Windows) или COMMAND+G (Mac OS).

При группировке форм опорная точка группы помещается в центре ограничительной рамки группы.

Разгруппировка форм или атрибутов форм

  1. Выберите группу, а затем выполните одно из предложенных ниже действий.
    • Выберите «Слой» > «Отмена группирования форм».
    • Нажмите CTRL+SHIFT+G (Windows) или COMMAND+SHIFT+G (Mac OS).

Создание пустой группы форм

  1. Выберите «Группа» (пустая) в меню «Добавить» на панели «Инструменты» или на панели «Таймлайн».
