Изменение и использование представлений

В панели «Композиция» можно отобразить один, два или четыре представления одновременно. По умолчанию параметры просмотра (например, сетки и линейки) влияют только на текущее представление.

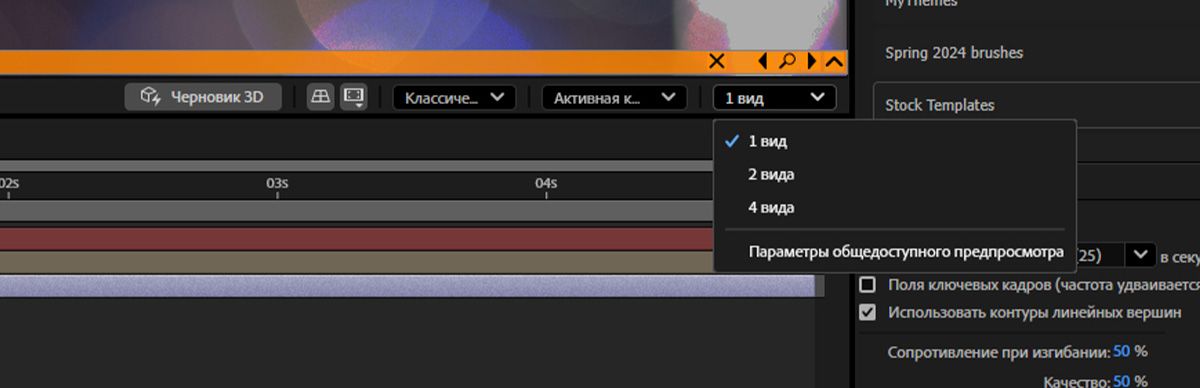

• Чтобы выбрать разметку представления, выберите требуемый параметр в меню «Выбор разметки представления» в нижней части панели «Композиция».
• Чтобы прокрутить разметки, поместите курсор над меню «Выбор разметки представления» и прокрутите колесо мыши.
• Чтобы применить параметры просмотра для всех представлений в текущей разметке, в меню «Выбор разметки представления» выберите параметр «Параметры общедоступного предварительного просмотра». Чтобы временно изменить работу этой функции, необходимо нажать и удерживать клавишу CTRL (Windows) или COMMAND (Mac OS).

Выбор 3D-вида

Используя перпендикулярные представления, пользовательские представления, в которых используется перспектива, а также представления камеры, можно просматривать 3D-слои с разных углов.

Рабочие 3D-виды включают в себя пользовательские представления и фиксированные перпендикулярные представления (вид спереди, вид слева, вид сверху, вид сзади, вид справа и вид снизу). С помощью перпендикулярных видов отображается положение слоя в композиции, но не отображается перспектива. Рабочие 3D-виды не связаны со слоем камеры. Рабочие 3D-виды полезны для размещения и предпросмотра элементов в 3D-сцене. 3D-слои отображаются в рабочих 3D-видах; 2D-слои в 3D-видах не отображаются.

Точку и направление обзора пользовательских видов можно настроить с помощью инструмента «Камера», или можно просмотреть все или выбранные слои. (См. раздел Настройка 3D-вида или перемещение камеры, света или точки обзора.)

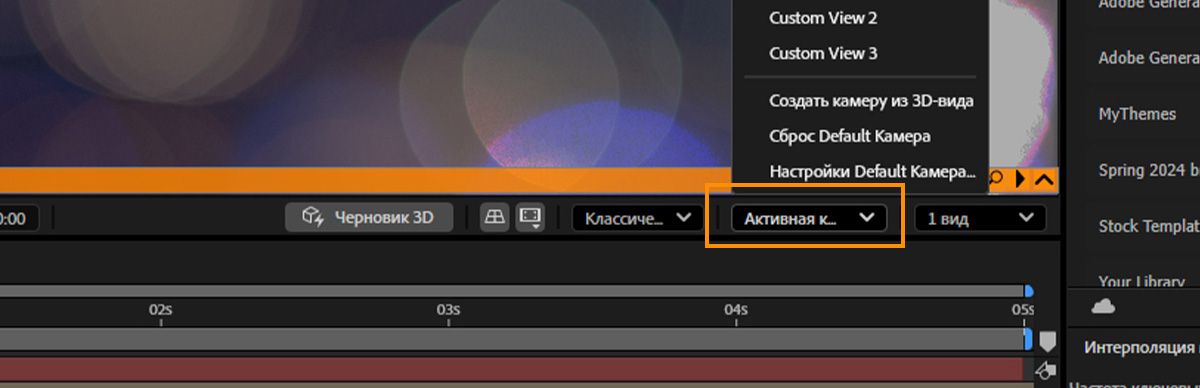

• Выберите вид в меню «3D-виды» в нижней части панели «Композиция».
• Откройте меню «Вид» > «Переключить 3D-вид» и выберите представление.
• Откройте меню «Вид» > «Перейти к последнему 3D-виду».
• Чтобы переключиться на предыдущий 3D-вид, нажмите клавишу ESC.
• Чтобы выбрать один из 3D-видов с помощью быстрых клавиш, нажмите клавиши F10, F11 или F12.

Отображение или скрытие элементов управления слоя на панели «Композиция»

На панели «Композиция» каждому виду можно назначить различные параметры так, чтобы пользователь мог видеть любые сочетания камеры и светового каркаса, маркеры слоя, контуры маски и фигуры, точки управления эффектами и элементы управления траекторией движения.

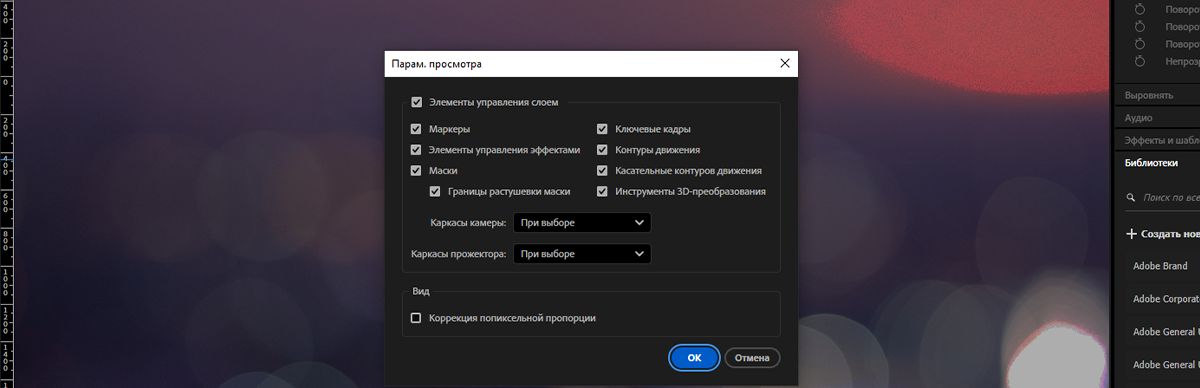

• Чтобы выбрать элементы управления слоями, которые будут отображаться в представлении, выберите меню «Вид» > «Параметры просмотра» или нажмите клавиши CTRL+ALT+U (Windows) или COMMAND+OPTION+U (Mac OS).
• Чтобы отобразить или скрыть элементы управления слоя в представлении, выберите меню «Вид» > «Показать элементы управления слоя» или нажмите клавиши CTRL+SHIFT+H (Windows) или COMMAND+SHIFT+H (Mac OS). Эта команда также позволяет отобразить или скрыть опорные 3D-оси.
• Чтобы отобразить или скрыть контуры маски и контуры фигуры в представлении, нажмите кнопку «Переключить видимость пусти маски и фигуры» в нижней части панели «Композиция».

Увеличение изображения для предварительного просмотра

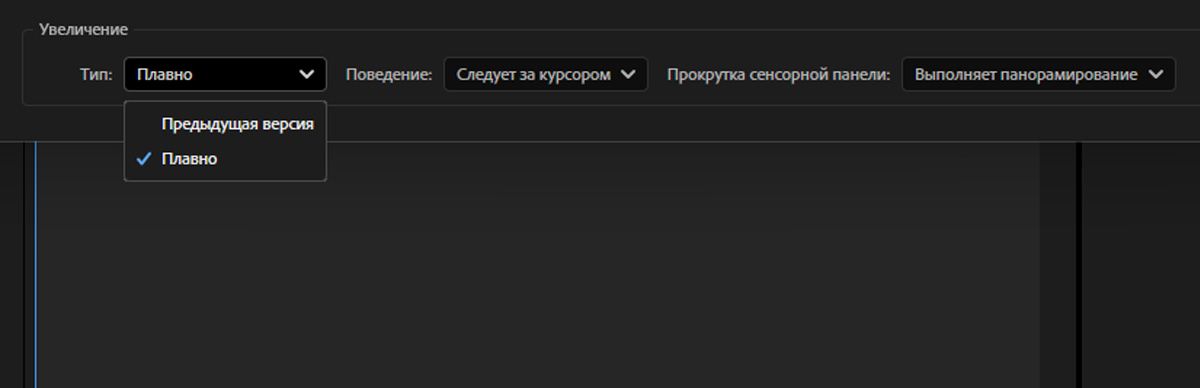

Элемент управления «Увеличение» в левом нижнем углу панелей «Композиция», «Слой» или «Видеоряд» отображает текущий масштаб увеличения и позволяет управлять масштабом. По умолчанию увеличение устанавливается в соответствии с текущим размером панели. При изменении масштаба увеличения меняется внешний вид просматриваемого на панели материала, при этом не меняется фактическое разрешение и число пикселов композиции.

Качество масштабирования для предпросмотра можно настроить с помощью установки «Качество масштабирования». (См. раздел Параметры качества просмотра.)

• Чтобы увеличить или уменьшить масштаб относительно центра активного вида, нажмите клавишу «.» (точка) или «,» (запятая). При каждом нажатии клавиши изменяется масштаб.
• Чтобы увеличить или уменьшить масштаб относительно центра активного вида с помощью колеса мыши, поместите курсор на панель и прокрутите колесо.
• Чтобы увеличить или уменьшить масштаб относительно определенной точки с помощью колеса прокрутки мыши, поместите курсор на панель и прокручивайте колесо, удерживая нажатой клавишу ALT (Windows) или OPTION (Mac OS).
• Чтобы увеличить масштаб в определенной точке с помощью инструмента «Масштаб», щелкните область панели, которую необходимо увеличить. При каждом нажатии кнопки мыши масштаб изображения увеличивается, при этом выбранная точка располагается в центре изображения. Чтобы увеличить определенную область, можно перетащить инструмент на эту область.
• Чтобы уменьшить масштаб изображения относительно определенной точки с помощью инструмента «Масштаб», щелкните желаемую точку, удерживая нажатой клавишу ALT (Windows) или OPTION (Mac OS). При каждом нажатии масштаб изображения уменьшается, при этом выбранная точка располагается в центре изображения.
• Чтобы установить значение масштаба 100 %, нажмите дважды кнопку инструмента «Масштаб» на панели «Инструменты».
• Для изменения масштаба в соответствии с размером кадра или для установки определенного значения масштаба в меню «Увеличение» выберите масштаб. Для изменения масштаба всех представлений на панели «Композиция» нажмите и удерживайте клавишу CTRL (Windows) или COMMAND (Mac OS) во время изменения масштаба из меню. Чтобы поместить изображение в панель «Композиция», необходимо выбрать команду «По размеру кадра»; чтобы ограничить масштаб на уровне 100 %, необходимо выбрать команду «Подогнать до 100 %».

Дополнительные сведения о способах изменения масштаба и прокрутки с помощью колеса мыши см. в разделе Прокрутка или масштабирование с помощью колеса мыши.

Разрешение

Применительно к печати и другим мультимедиа с линейными фиксированными размерами под термином разрешение понимается линейная плотность пикселов: количество пикселов или точек в некотором диапазоне, выражаемое с помощью таких единиц, какppi (число пикселов на дюйм) и dpi (число точек на дюйм).

Линейные размеры видеокадра, пленки и изображений компьютерной графики не постоянны, поэтому оперировать числом пикселов на дюйм или другими линейными единицами не имеет смысла. Например, один и тот же видеофильм с разрешением 640x480 можно воспроизводить на маленьком экране мобильного устройства, на мониторе настольного компьютера или на огромном рекламном щите. У каждого из этих устройств число пикселов на дюйм разное, при этом общее число пикселов может быть одним и тем же.

В этом смысле под термином разрешение следует понимать относительное число: соотношение числа пикселов, для которых выполняется рендеринг, и числа пикселов в исходном изображении. Для каждого представления существует два таких соотношения: одно для горизонтального размера и одно для вертикального размера.

Для каждой композиции предусмотрены собственные настройки в меню «Разрешение», которые влияют на качество изображения композиции при выполнении рендеринга материалов предпросмотра или конечного файла. Время рендеринга и объем памяти для каждого кадра приблизительно пропорциональны числу пикселов, для которых выполняется рендеринг.

Во время рендеринга композиции для выходного файла можно использовать текущие настройки разрешения для данной композиции или установить значение разрешения в диалоговом окне «Настройки рендеринга», в результате чего настройки композиции будут переопределены. (См. раздел Настройки рендеринга.)

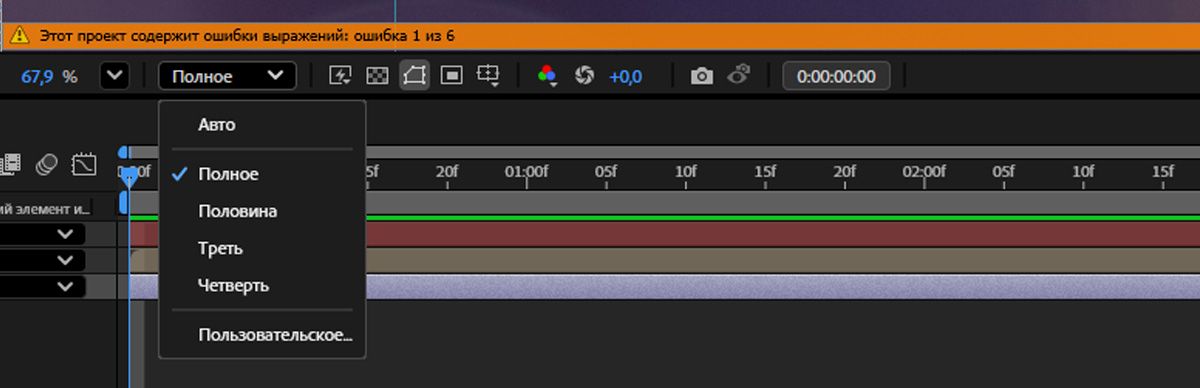

В диалоговом окне «Настройки композиции» («Композиция» > «Настройки композиции») или в меню «Разрешение/Коэффициент снижения качества», расположенном в нижней части панели «Композиция», можно выбрать следующие значения параметров «Разрешение»:

(параметр доступен только для предпросмотра). Параметр предназначен для адаптации разрешения представления в панели «Композиция» с целью рендеринга только тех пикселов, которые необходимы для предпросмотра композиции при текущем масштабе. Например, при уменьшении масштаба представления до 25 % разрешение автоматически принимает значение 1/4 (отображается как «Четверть»), как если бы пользователь вручную выбрал значение «Четверть». Если панель содержит несколько представлений, разрешение «подгоняется» под представление с наибольшим масштабом. Этот параметр дает наивысшее качество изображения, исключая при этом рендеринг пикселов, которые не используются при текущем масштабе.

Выполняется рендеринг каждого пиксела композиции. Этот параметр дает наивысшее качество изображения при наименьшей скорости рендеринга.

Выполняется рендеринг 1/4 пикселов, содержащихся в изображении с полным разрешением — половина столбцов и половина строк.

Выполняется рендеринг 1/9 пикселов, содержащихся в изображении с полным разрешением.

Выполняется рендеринг 1/16 пикселов, содержащихся в изображении с полным разрешением.

Выполняется рендеринг с выбранным разрешением по горизонтали и вертикали.

Просмотр цветового канала или альфа-канала

Пользователь может просмотреть красный, зеленый, синий канал или альфа-канал (вместе или по отдельности) на панелях «Видеоряд», «Слой» или «Композиция», нажав кнопку «Показать канал» в нижней части панели и выбрав нужный канал в меню. При просмотре одного цветового канала изображение представляется в градациях серого, при этом значение цвета каждого пиксела лежит в диапазоне цветов от черного (значения ноль для цвета) до белого (максимальное значение для цвета).

При предпросмотре альфа-канала изображение представляется в градациях серого, при этом значение прозрачности каждого пиксела лежит в диапазоне цветов от черного (полностью прозрачный) до белого (полностью непрозрачный).

Применив эффект «Инструмент комбинирования каналов» и выбрав в меню значение параметра «Яркость», пользователь может просмотреть другие значения канала, например насыщенность и цветовой тон.

Режимы «Граница альфа-канала» и «Наложение альфа-канала» доступны только на панели «Слой» и предназначены для использования с эффектом «Кисть для ротоскопии». Дополнительные сведения об этих режимах см. в разделе Параметры просмотра панели «Слой».

Коррекция экспозиции для изображений предпросмотра

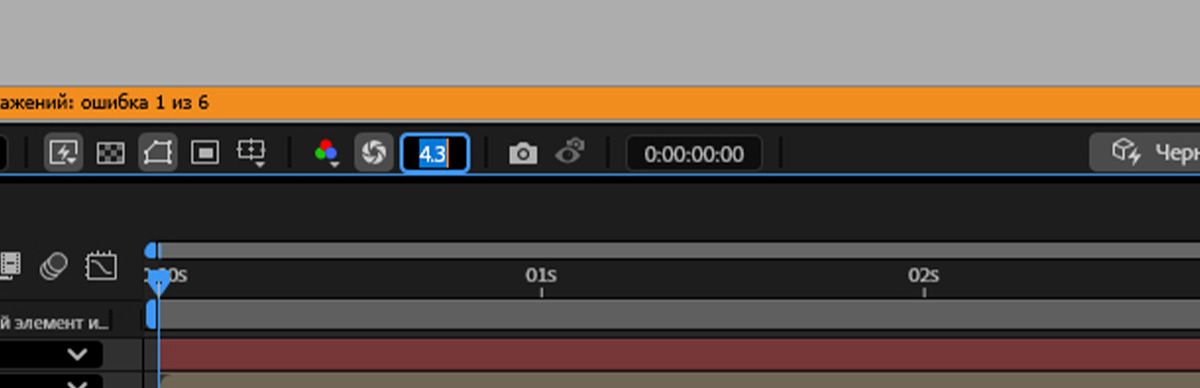

Изменить экспозицию (в единицах светосилы) для предварительного просмотра можно с помощью параметра управления «Коррекция экспозиции», который расположен справа от кнопки «Сброс экспозиции» в нижней части панелей «Композиция», «Слой» или «Видеоряд». Каждый пользователь может установить индивидуальное значение параметра «Коррекция экспозиции».

При установке любого не нулевого значения параметра «Коррекция экспозиции» кнопка «Сброс экспозиции» становится синей.

Параметр управления «Коррекция экспозиции» влияет только на представление видео при предпросмотре и не влияет на конечный файл. Чтобы для слоя внести тональные изменения, которые отобразятся в конечном файле, следует применить эффект «Экспозиция».

• Чтобы скорректировать экспозицию для просмотра в программе, переместите элемент управления «Коррекция экспозиции» влево или вправо, или нажмите на этот элемент и введите значение в соответствующем поле.
• Чтобы сбросить настройки экспозиции, нажмите кнопку «Сброс экспозиции». Чтобы вернуть последнее ненулевое значение, нажмите эту кнопку повторно.

Безопасные области, сетки, направляющие и линейки

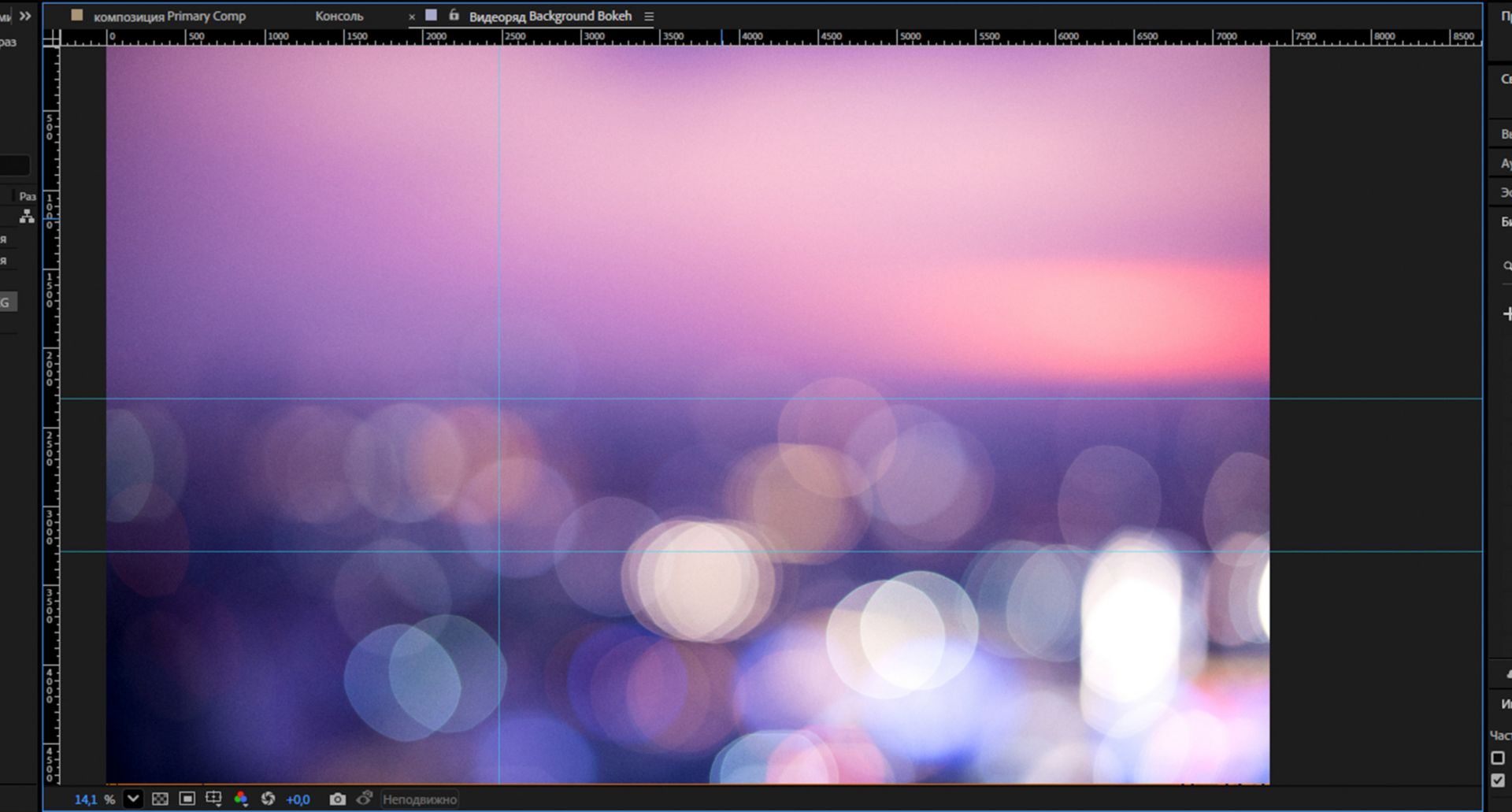

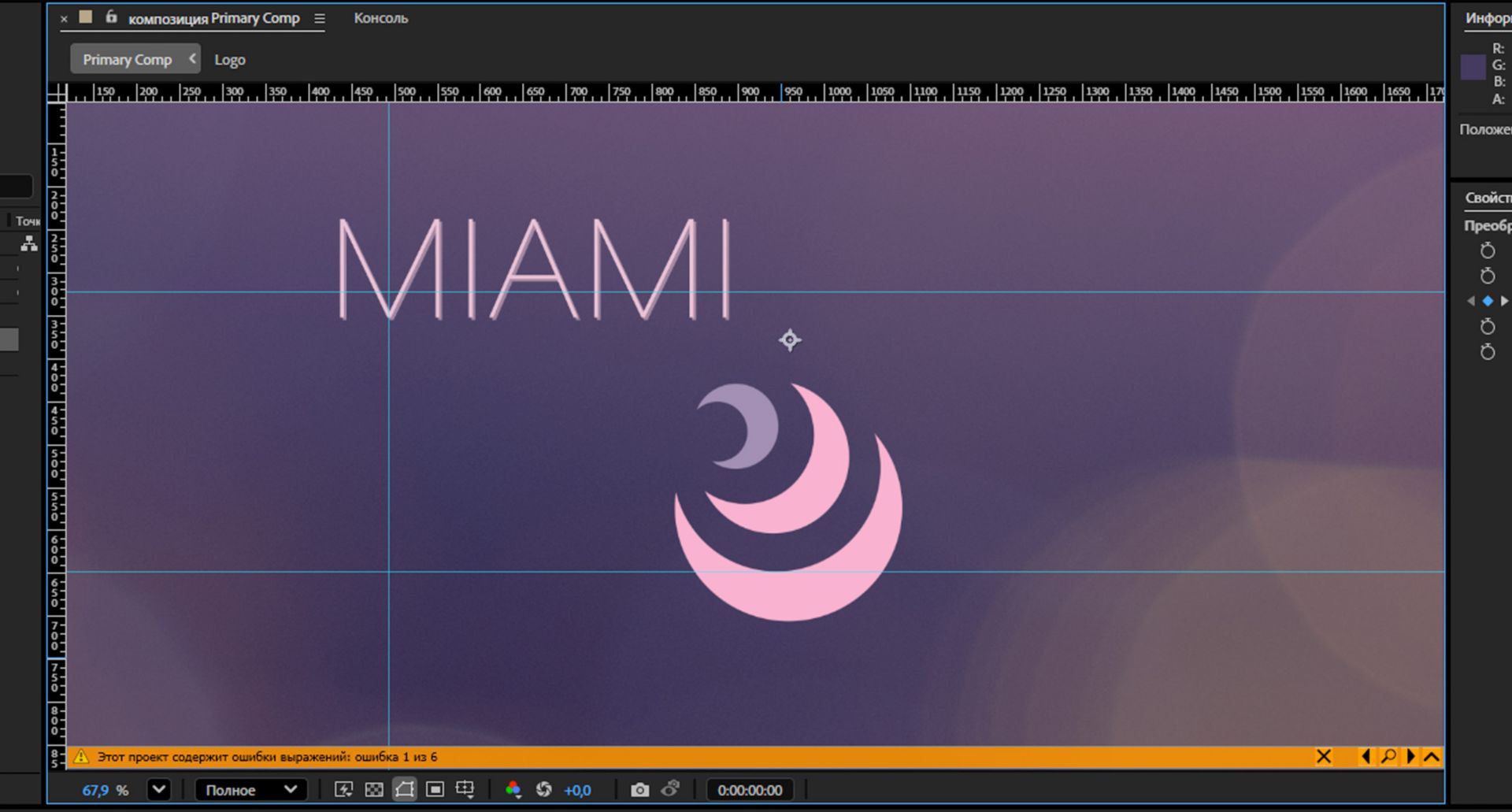

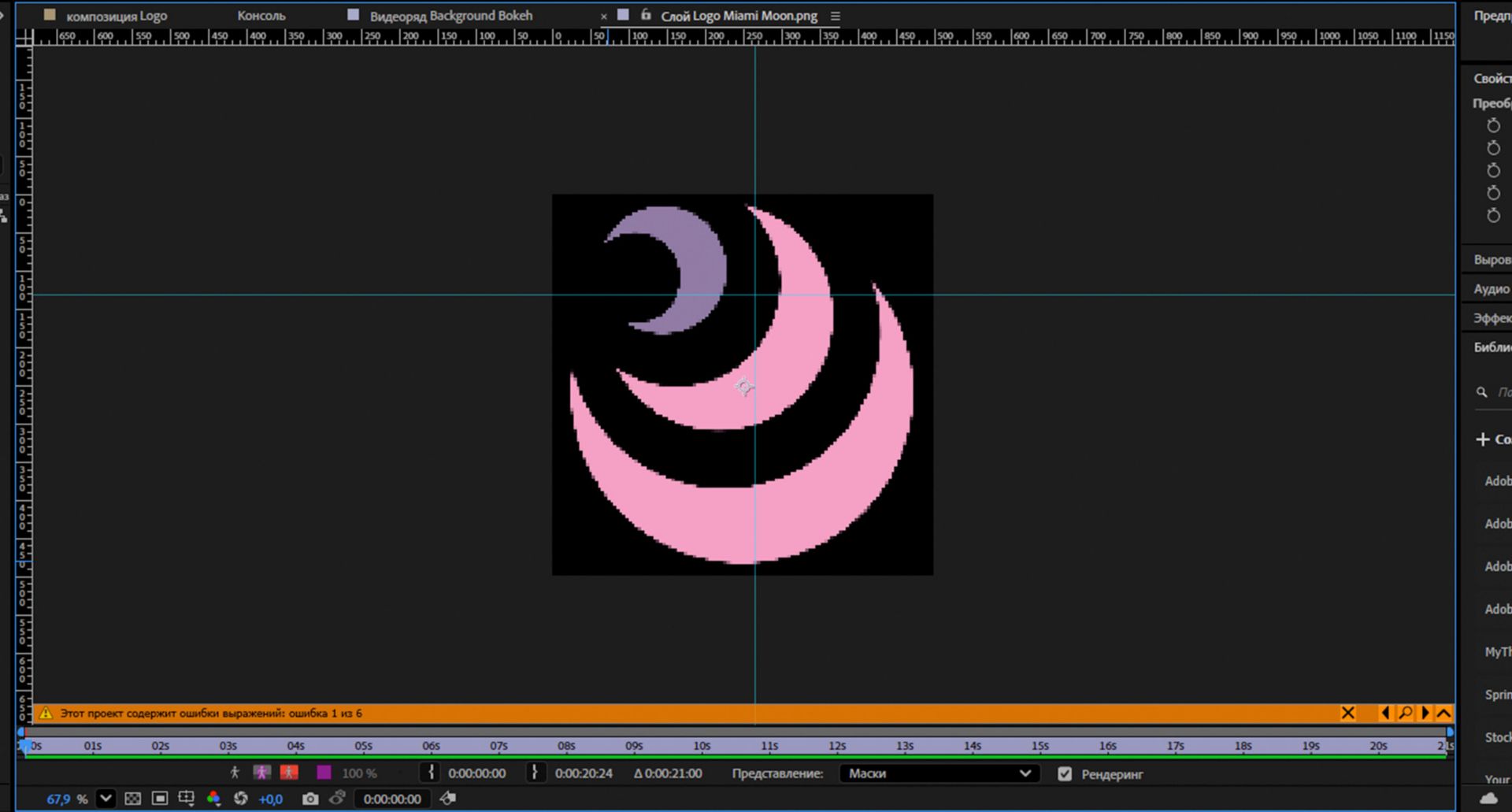

На панелях «Видеоряд», «Слой» и «Композиция» можно отобразить безопасные области, сетки, линейки и направляющие линии, предназначенные для выравнивания и упорядочивания визуальных элементов. After Effects сохраняет направляющие при импорте файлов Photoshop, которые были сохранены с направляющими.

Рендеринг полей безопасных областей, сеток и направляющих не выполняется ни для вариантов предпросмотра , ни для конечного вывода.

При изменении размера композиции размер пропорциональных сеток увеличивается или уменьшается; размер стандартных ячеек сетки остается неизменным независимо от размера композиции.

• Чтобы изменить параметры полей безопасных областей, сеток и направляющих, выберите команду «Правка» > «Установки» > «Сетки и направляющие» (Windows) или «After Effects» > «Установки» > «Сетки и направляющие» (Mac OS).

• Чтобы отобразить или скрыть безопасные области, сетки, направляющие или линейки, нажмите кнопку «Параметры сетки и направляющих» и выберите соответствующий элемент, или используйте команду меню или сочетание клавиш меню «Вид».

• Чтобы отобразить или скрыть безопасные области, нажмите кнопку «Параметры сетки и направляющих», удерживая нажатой клавишу ALT (Windows) или OPTION (Mac OS).

• Чтобы выполнить привязку краев слоя и краев маски к линиям сетки или направляющим, выберите команду «Вид» > «Привязать к сетке» или «Вид» > «Привязка к направляющим».

• Для создания направляющей линии перетащите любую из линеек.

• Чтобы удалить направляющую линию, с помощью инструмента «Выделение» перетащите ее на любую из линеек.

• Чтобы удалить все направляющие линии, выберите команду «Вид» > «Удалить направляющие».

• Чтобы переместить направляющую линию, перетащите ее с помощью инструмента «Выделение».

• Чтобы заблокировать или разблокировать направляющие, выберите команду «Вид» > «Заблокировать направляющие». Это позволит исключить ее непреднамеренное перемещение.

• Чтобы задать начало координат (нулевая точка) линеек, перетащите перекрестие двух линеек (в левом верхнем углу) в область изображения. Чтобы сбросить нулевую точку, необходимо дважды щелкнуть пересечение линеек. Положение указателя, измеренное от новой нулевой точки, отображается на панели «Информация» в виде координат X и Y.

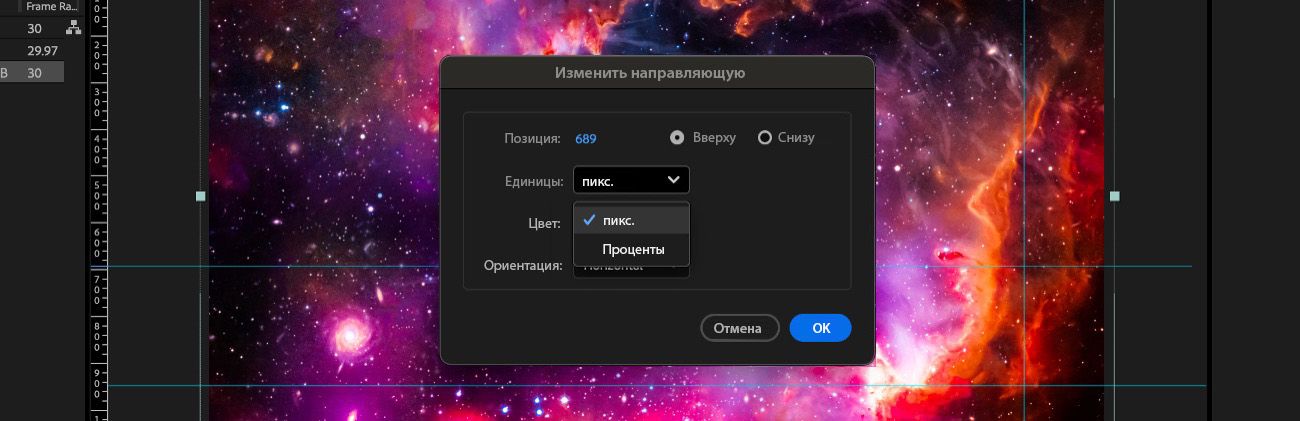

Импорт и экспорт направляющих

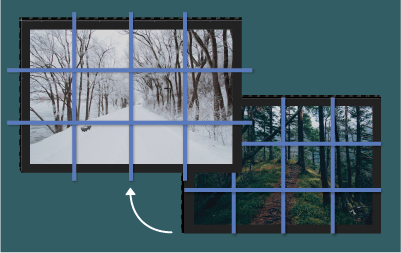

After Effects позволяет сохранить направляющие линии и импортировать в другие композиции, проекты и слои. Такие направляющие также можно экспортировать в Premiere Pro, где редакторы могут их использовать для обеспечения согласованности проектов.

Чтобы импортировать существующие направляющие в After Effects, выберите Вид > Импорт направляющих. Чтобы экспортировать направляющие, выберите Вид > Экспорт направляющих.

При экспорте направляющих создается файл шаблона (.guides), который можно предоставить другим пользователям, импортировать в другие проекты или композиции, слои и представления видеорядов в том же проекте. Файл шаблона направляющих содержит данные JSON, в которых записаны атрибуты направляющих. В After Effects при экспорте в файл шаблона попадают все направляющие, имеющиеся в текущем представлении. При импорте направляющие добавляются в текущее представление. Все существующие направляющие сохраняются в представлении.

Направляющие можно импортировать в Premiere Pro 13.1 из After Effects и в After Effects из Premiere Pro. Примечание. After Effects не поддерживает некоторые функции направляющих, которые доступны в Premiere Pro, например индивидуальные цвета направляющих. При импорте шаблона направляющих, созданного в Premiere Pro:

• цвета направляющих изменятся на цвет, выбранный в установках (Установки > Сетки и направляющие);
• направляющие, местоположение которых определено в процентах, а также закрепленные на противоположной стороне направляющие (справа или снизу), в текущем представлении размещаются в соответствии со значениями пикселов. Если размеры композиции, слоя или видеоряда изменяются, направляющие не закрепляются и их местоположение не определяется в процентах.

Дополнительные сведения см. в разделе Использование линеек и направляющих в программном мониторе.

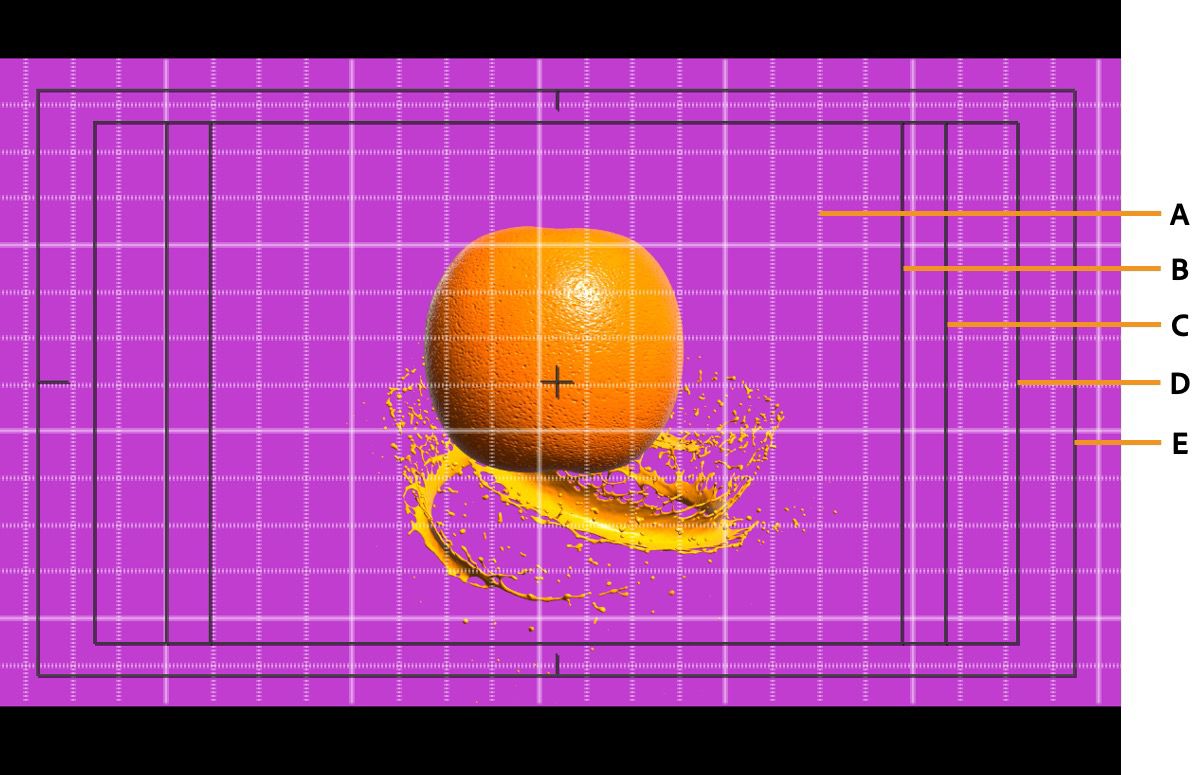

Безопасные области титров и действий

Телевизоры увеличивают видеоизображение, при этом некоторая часть внешних краев изображения может обрезаться по краям экрана. Такой тип кадрирования называется переразверткой. Величина переразвертки для разных телевизоров разная, поэтому важные области видеоизображения следует сохранять в специальных полях, в областях, известных под названием безопасные области. Размер поля безопасной области выражается в процентах от размеров части изображения, не включенной в безопасную область. Обработку кадра следует выполнять слева направо, так как на мониторах компьютеров и на экранах некоторых телевизоров кадр может отображаться целиком.

Стандартная безопасная область действий составляет 90 % от ширины и высоты кадра, что соответствует ширине поля 5 % с каждой стороны. Важные отображаемые элементы следует располагать в пределах данной области.

Стандартная безопасная область титров составляет 80 % от ширины и высоты кадра, что соответствует ширине поля 10 % с каждой стороны. Текст, который необходимо отображать для аудитории, следует располагать в пределах данной области.

Композиции с пропорциями сторон кадра равными 16:9 или близкими к этому значению имеют два дополнительных индикатора границ безопасной области, расположенной по центру кадра. Индикаторы границ указывают на область композиции с соотношением сторон 16:9, которая может вырезаться при выводе изображения экран с соотношением сторон 4:3. Такое кадрирование может доставлять определенные неудобства при создании изображений, предназначенных для вывода на экраны высокой четкости, которые также могут отображаться на телевизорах со стандартным разрешением. По умолчанию ширина поля центральной безопасной области действия составляет 32,5 % (16,25 % с каждой стороны), ширина поля центральной безопасной области титров составляет 40 % (20 % с каждой стороны).

Аарон Рабинович (Aharon Rabinowitz) представляет видеоруководство в своей серии Multimedia 101 на веб-сайте Creative COW, где описываются безопасные области.

Дополнительные ресурсы для просмотра, в том числе для предпросмотра

Если требуется просмотреть некоторые критические кадры композиции в том виде, в каком они будут демонстрироваться заказчику для их утверждения, может потребоваться создание контактного листа. Джефф Альмасол предоставляет сценарий, с помощью которого создается контактный лист, состоящий из сетки определенных кадров композиции. Чтобы указать, какие кадры будут демонстрироваться, пользователь устанавливает маркеры слоя. Дополнительные сведения см. на веб-сайте redefinery Джеффа Альмасола.
