В Photoshop предоставляется несколько инструментов «Перо», которые подойдут для ваших вариантов использования и стиля:

  • Инструмент «Перо кривизны» позволяет интуитивно рисовать кривые и прямые отрезки.
  • Стандартный инструмент «Перо» позволяет рисовать прямые отрезки и кривые с большой точностью.
  • Инструмент «Свободное перо» позволяет рисовать контуры так, как вы выполняете рисунок карандашом по бумаге.
  • Параметры инструмента «Магнитное перо» позволяют нарисовать контур, который примыкает к краям указанной области изображения.

Используйте сочетание клавиш Shift+P для циклического просмотра инструментов в группе «Перо».

Different-Pen-tools
Циклический просмотр инструментов «Перо» с помощью сочетания клавиш Shift+P

Инструменты группы «Перо» можно использовать в сочетании с инструментами группы «Фигура» для создания сложных фигур. Дополнительные сведения о режимах, которые могут использоваться для рисования инструментами группы «Перо», см. в разделе Режимы рисования.

Примечание.

Перед началом рисования с помощью инструмента «Перо» можно создать новый контур на панели контуров, чтобы автоматически сохранить рабочий контур как именованный контур.

Использование инструмента «Перо кривизны»

Инструмент «Перо кривизны» позволяет с одинаковой легкостью рисовать гладкие отрезки кривых и прямых линий. Создавайте произвольные фигуры в своих проектах или задавайте четкие контуры для простой и точной настройки своих изображений с помощью этого интуитивно понятного инструмента. Вы можете создавать, переключать, редактировать, добавлять или удалять точки сглаживания или угловые точки без необходимости переключения инструментов.

  1. Выберите «Перо кривизны» в группе инструментов «Перо».

    Different-Pen-tools

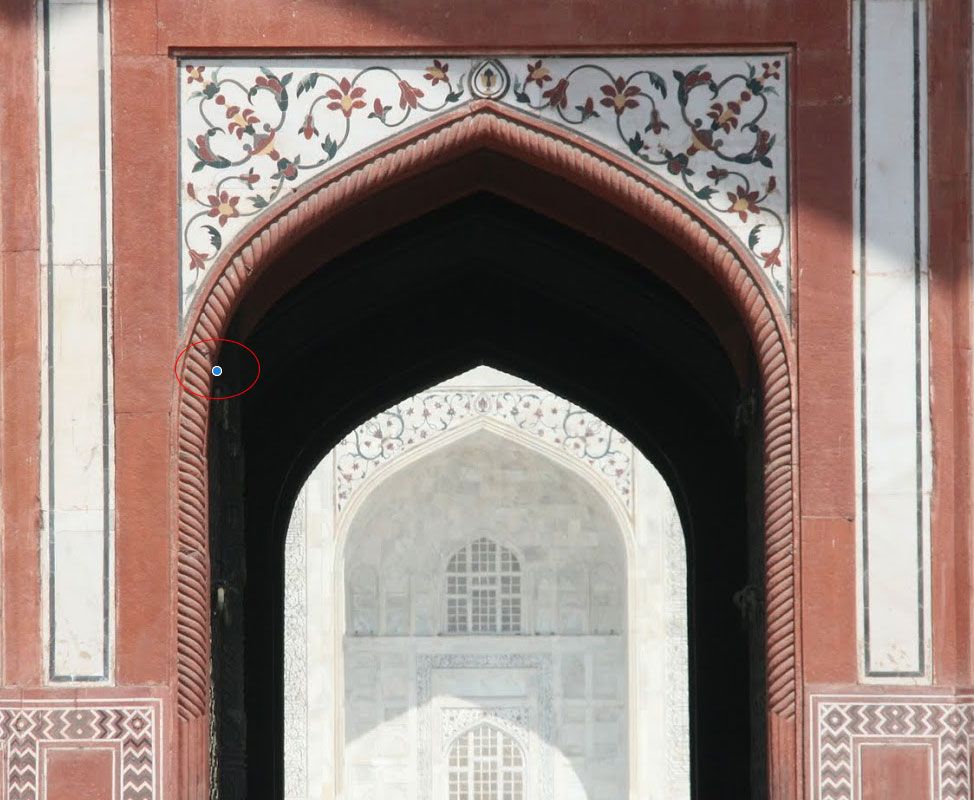

  2. Для создания первой опорной точки щелкните или нажмите в любом месте документа.

    Path-1
  3. Щелкните или нажмите еще раз, чтобы определить вторую опорную точку и завершить первый отрезок контура. Щелкните один раз (по умолчанию), если необходимо, чтобы следующий отрезок контура был кривым. Щелкните дважды, если следующим необходимо нарисовать прямой отрезок.

    Примечание.

    Первый отрезок контура всегда изначально отображается на холсте в виде прямой линии. В зависимости от того, какой отрезок вы нарисуете следующим (прямой или кривой), Photoshop позднее отрегулирует его вид. Если следующий отрезок нарисован кривым, Photoshop гладко искривляет первый отрезок в соответствии со следующим отрезком.

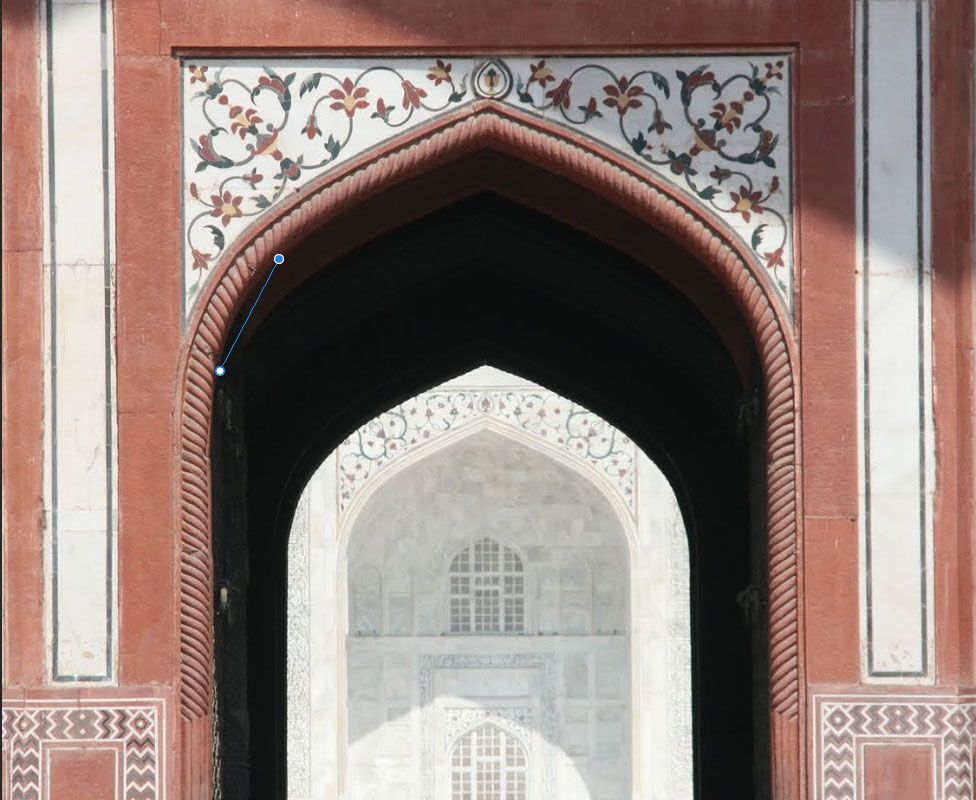

    Path-2
  4. (Криволинейный контур) С помощью мыши или на сенсорном устройстве перетащите указатель, чтобы нарисовать следующий отрезок контура. Пока кнопка мыши нажата, оптимизируйте кривизну отрезка. Предыдущий отрезок автоматически изменяется для обеспечения гладкости кривой.

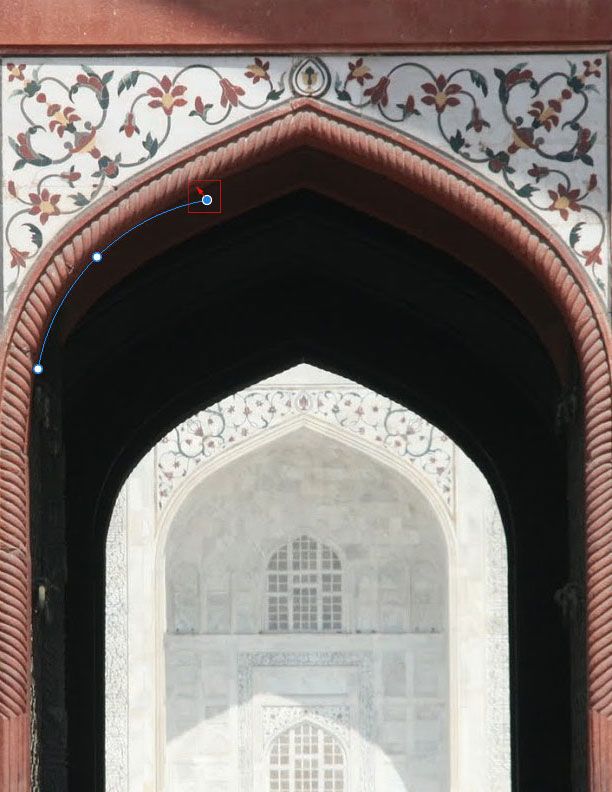

    Path-3-edited

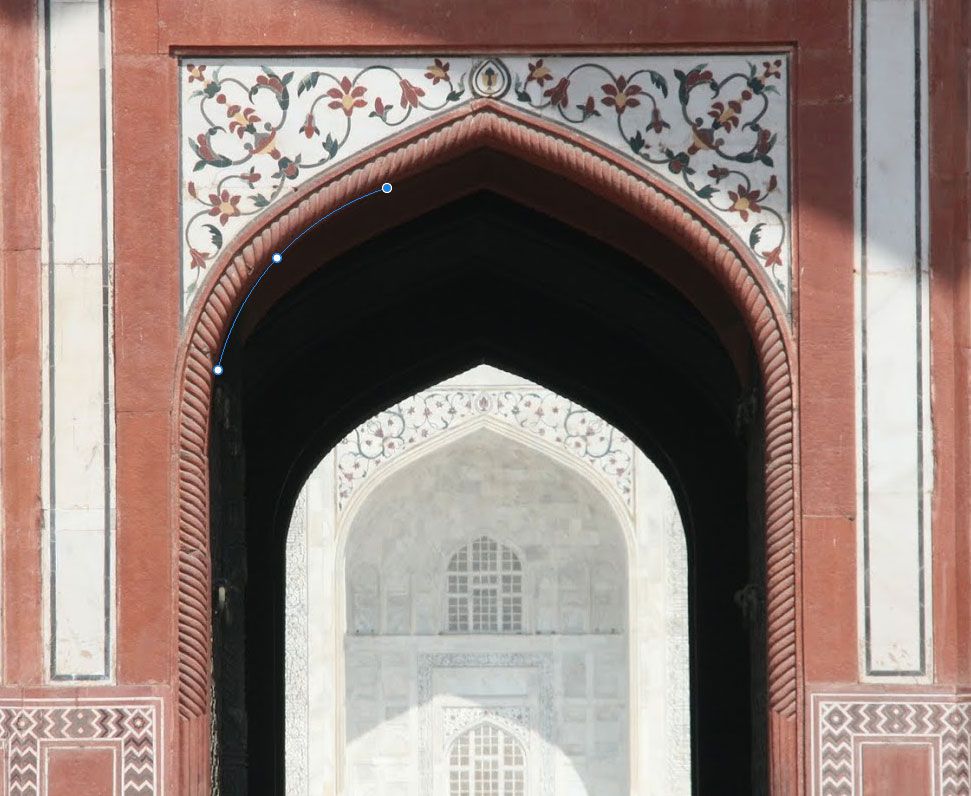

    Path-4
    Оптимизируйте кривизну отрезка, пока нажата кнопка мыши.
  5. (Криволинейный контур) Отпустите кнопку мыши, чтобы разместить опорную точку и завершить второй отрезок.

  6. Нарисуйте дополнительные отрезки и завершите контур.

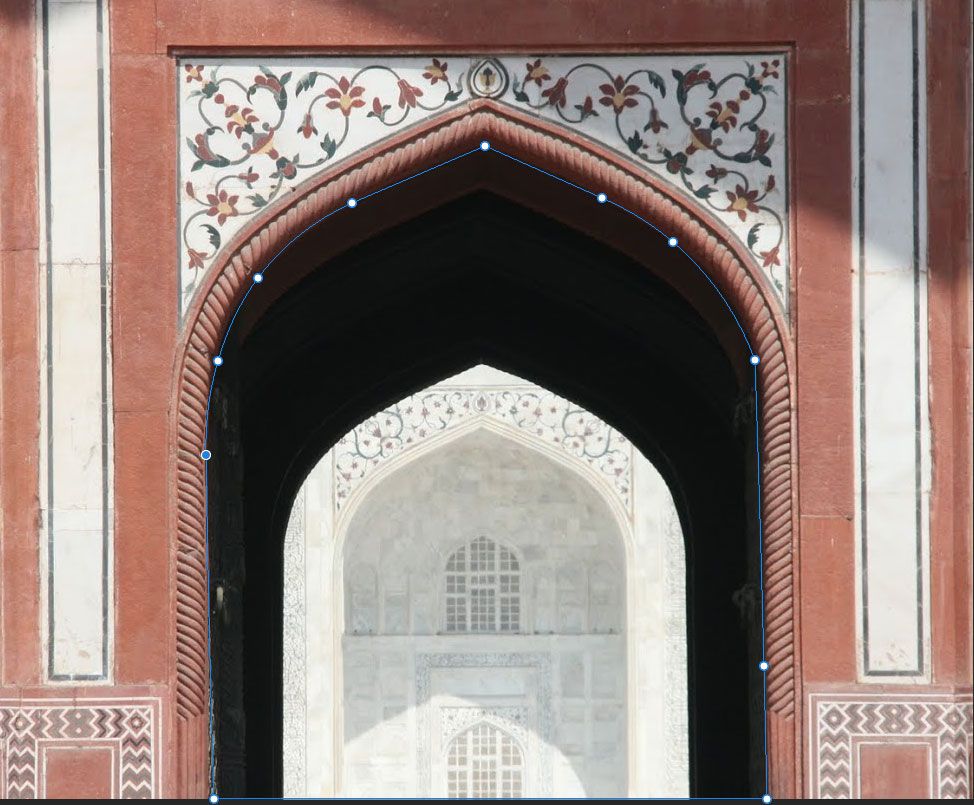

    Path-8
  7. После завершения рисования нажмите клавишу Esc.

Советы по работе с инструментом «Перо кривизны»

  • При размещении опорной точки щелкните один раз, если необходимо, чтобы следующий отрезок контура был кривой. Щелкните дважды, если следующим необходимо нарисовать прямой отрезок. Photoshop создает точки сглаживания или угловые точки соответствующим образом.
  • Чтобы преобразовать опорную точку сглаживания в угловую точку или наоборот, дважды щелкните точку.
  • Для перемещения опорной точки просто перетащите ее.
  • Чтобы удалить опорную точку, щелкните ее и нажмите клавишу Delete. При удалении опорной точки кривая сохраняется и изменяется соответствующим образом с учетом оставшихся опорных точек.

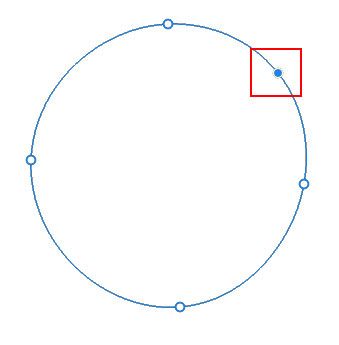

extra-point
Дополнительная опорная точка

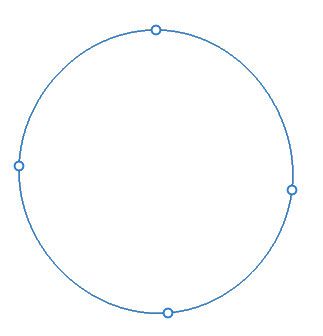

extra-point-deleted
Дополнительная опорная точка удалена; кривая изменяется соответствующим образом

  • Перетащите опорную точку для настройки кривой. При настройке отрезка таким образом смежные отрезки контура изменяются автоматически (эффект просмотра).
  • Чтобы вставить дополнительную опорную точку, просто щелкните в середине отрезка контура.
rubber-band-effect
Эффект просмотра

Использование стандартного инструмента «Перо»

Рисование отрезков прямой линии

Простейший контур, который можно нарисовать стандартным инструментом «Перо» — это прямая линия с двумя опорными точками, которые создаются нажатием инструмента «Перо». Продолжая щелкать инструментом, можно создать контур, состоящий из прямых отрезков, соединенных угловыми точками.

Photoshop — Инструмент «Перо»
При щелчке инструментом «Перо» создаются прямые сегменты.

  1. Выберите инструмент «Перо».
  2. Поместите инструмент «Перо» в то место, откуда должен начинаться прямой отрезок, затем щелкните, чтобы создать первую опорную точку (не перетаскивайте указатель).

    Примечание.

    Первый отрезок отобразится только тогда, когда вы щелкнете вторую опорную точку (для просмотра сегментов контура выберите параметр «Резиновая лента» в Photoshop). Кроме того, если отображаются управляющие линии, это означает, что вы случайно перетащили инструмент «Перо». В этом случае выберите «Редактирование» > «Отмена» и щелкните еще раз.

  3. Щелкните еще раз в том месте, где должен находиться конец отрезка (щелкните, удерживая клавишу «Shift», чтобы ограничить наклон сегмента углом, кратным 45°).
  4. Щелкните необходимое число раз, чтобы создать опорные точки для дополнительных прямых отрезков.

    Последняя добавленная опорная точка будет выглядеть как закрашенный квадрат, что означает ее выделение. При добавлении новых опорных точек выделение предыдущих точек отменяется, поэтому соответствующие значки будут пустыми.

  5. Завершите создание контура. Для этого выполните одно из следующих действий.
    • Чтобы замкнуть контур, поместите инструмент «Перо» на первую (пустую) опорную точку. При правильном размещении рядом с указателем инструмента «Перо» появится кружок. Чтобы закрыть контур, щелкните или перетащите указатель.

    • Чтобы оставить контур открытым, щелкните, удерживая клавишу «Ctrl» (Windows) или «Command» (Mac OS), в любом месте на достаточном расстоянии от любых объектов.

    Чтобы оставить контур открытым, также можно выбрать другой инструмент.

Рисование кривых с помощью стандартного инструмента «Перо»

Кривая создается путем добавления опорной точки в том месте, где изменяется направление кривой, с последующим перетаскиванием управляющих линий, формирующих кривую. Форма кривой определяется длиной и наклоном управляющих линий.

Чем меньше кривая содержит опорных точек, тем проще ее редактировать и тем быстрее она будет отображаться и выводиться на печать. При использовании слишком большого числа точек на кривой могут возникать ненужные выпуклости. Опорные точки следует размещать с большими промежутками, а форму кривых рекомендуется изменять корректировкой длины и углов наклона управляющих линий.

  1. Выберите инструмент «Перо».
  2. Поместите инструмент «Перо» в том месте, где должна начинаться кривая, и удерживайте кнопку мыши.

    Появится первая опорная точка, и указатель инструмента «Перо» изменится на стрелку (в Photoshop указатель изменится только после того, как вы начнете перетаскивание).

  3. Чтобы задать крутизну создаваемого сегмента кривой, перетащите указатель инструмента, затем отпустите кнопку мыши.

    Как правило, управляющую линию следует растягивать примерно на одну треть от расстояния до следующей опорной точки, которую вы собираетесь нарисовать (позднее можно скорректировать управляющую линию с одной или с обеих сторон).

    Чтобы ограничить движение инструмента углом, кратным 45°, удерживайте клавишу «Shift».

    Photoshop — Инструмент «Перо» — Рисование первой точки кривой
    Рисование первой точки кривой

    A. Расположение инструмента «Перо» B. Начало перетаскивания (с нажатой кнопкой мыши) C. Растягивание управляющих линий путем перетаскивания
  4. Поместите инструмент «Перо» в том месте, где должен заканчиваться сегмент кривой, и выполните следующие действия.
    • Для того чтобы создать С-образную кривую, перетащите инструмент в направлении, противоположном предыдущей управляющей линии. Отпустите кнопку мыши.

    Photoshop — Инструмент «Перо» — Рисование второй точки кривой
    Рисование второй точки кривой

    • Для того чтобы создать S-образную кривую, перетащите инструмент в направлении предыдущей линии. Отпустите кнопку мыши.

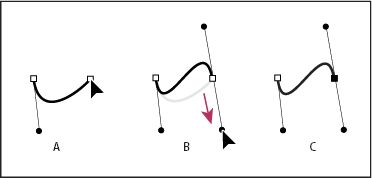

    Photoshop — Инструмент «Перо» — Рисование S-образной кривой
    Рисование S-образной кривой

    Примечание.

    Чтобы резко изменить направление кривой, отпустите кнопку мыши и, удерживая клавишу «Alt» (Windows) или «Option» (Mac OS), перетащите управляющую точку в направлении кривой. Отпустите клавишу «Alt» (Windows) или «Option» (Mac OS) и кнопку мыши, переместите указатель в то место, где должен заканчиваться сегмент, затем перетащите его в противоположном направлении.

  5. Для того чтобы создать несколько сглаженных кривых, продолжайте перетаскивать инструмент «Перо» в другие места. Обратите внимание на то, что опорные точки размещаются в начале и в конце каждой кривой, а не на ее вершине.

    Примечание.

    Для того чтобы развернуть управляющие линии опорной точки, перетащите указатель, удерживая клавишу «Alt» (Windows) или «Option» (Mac OS).

  6. Завершите создание контура. Для этого выполните одно из следующих действий.
    • Чтобы замкнуть контур, поместите инструмент «Перо» на первую (пустую) опорную точку. При правильном размещении рядом с указателем инструмента «Перо» появится кружок. Чтобы закрыть контур, щелкните или перетащите указатель.

    • Чтобы оставить контур открытым, щелкните, удерживая клавишу «Ctrl» (Windows) или «Command» (Mac OS), в любом месте на достаточном расстоянии от всех объектов или выберите другой инструмент.

Рисование прямых линий, за которыми следуют кривые

  1. Для того чтобы создать отрезок прямой, щелкните инструментом «Перо» угловые точки в двух местах.
  2. Поместите инструмент «Перо» над выбранной конечной точкой. Рядом с инструментом «Перо» появляется косая черта. Для того чтобы задать крутизну сегмента кривой, который будет создан далее, щелкните опорную точку и перетащите появившуюся управляющую линию.

    Photoshop — Инструмент «Перо» — Рисование сегмента прямой, за которым следует сегмент кривой
    Рисование сегмента прямой, за которым следует сегмент кривой (часть 1)

    A. Завершенный сегмент прямой B. Размещение инструмента «Перо» над конечной точкой C. Перемещение управляющей точки
  3. Поместите перо в том месте, где должна быть следующая опорная точка, затем, чтобы завершить кривую, щелкните (и при необходимости перетащите) новую опорную точку.
    Photoshop — Инструмент «Перо» — Рисование сегмента прямой, за которым следует сегмент кривой
    Рисование сегмента прямой, за которым следует сегмент кривой (часть 2)

    A. Расположение инструмента «Перо» B. Перетаскивание управляющей линии C. Новый отрезок кривой завершен

Рисование кривых, за которыми следуют прямые линии

  1. Выбрав инструмент «Перо», перетащите указатель мыши, чтобы создать первую гладкую узловую точку сегмента кривой, и отпустите кнопку мыши.
  2. Переместите инструмент «Перо» в точку, где сегмент кривой должен закончиться, перетащите указатель мыши, чтобы завершить кривую, и отпустите кнопку мыши.
  3. Выберите в палитре инструментов инструмент «Угол» и щелкните выделенную конечную точку, чтобы преобразовать ее из гладкой узловой точки в точку преломления.

    Примечание.

    Нажмите клавишу «Alt» (Windows) или «Option» (Mac OS), чтобы временно сменить инструмент «Перо» на инструмент «Угол».

  4. Выберите в палитре инструментов инструмент «Перо», установите его в точке, где должен закончиться прямой сегмент, и щелкните мышью, чтобы завершить прямой сегмент.

Рисование двух сегментов кривой, соединенных углом

  1. Перетащите инструмент «Перо», чтобы создать первую точку сглаживания в сегменте кривой.
  2. Переместите инструмент «Перо» и перетащите указатель для создания кривой со второй точкой сглаживания. Затем для настройки крутизны следующей кривой перетащите управляющую линию в сторону ее противоположного конца, удерживая клавишу «Alt» (Windows) или «Option» (Mac OS). Отпустите клавишу и кнопку мыши.

    В результате разделения управляющих линий точка сглаживания преобразуется в угловую точку.

  3. Переместите инструмент «Перо» в то место, где должен заканчиваться второй сегмент кривой, затем перетащите новую точку сглаживания для завершения второго сегмента кривой.
Photoshop — Инструмент «Перо» — Рисование двух кривых
Рисование двух кривых

A. Перетаскивание новой точки сглаживания B. Разделение управляющих линий при перетаскивании с помощью клавиши «Alt» или «Option» и изгиб управляющей линии вверх C. Результат после перемещения и перетаскивания в третий раз

Завершение рисования контура

  • Завершите контур одним из следующих способов.
    • Для того чтобы закрыть контур, поместите инструмент «Перо» на первую (пустую) опорную точку. При правильном размещении рядом с указателем инструмента «Перо» появится кружок. Чтобы закрыть контур, щелкните или перетащите указатель.

    • Чтобы оставить контур открытым, щелкните, удерживая клавишу «Ctrl» (Windows) или «Command» (Mac OS), в любом месте на достаточном расстоянии от всех объектов.

Настройки на панели параметров

При использовании стандартного инструмента «Перо» на панели параметров доступны следующие режимы рисования.

  • Режим «Оптимизация» позволяет добавлять узловые точки щелчком по сегменту линии и удалять их щелчком по ним самим.
  • Режим «Просмотр» позволяет предварительно просматривать отрезки контура во время перемещения указателя мыши между щелчками. Чтобы получить доступ к этому параметру, нажмите всплывающее меню справа от значка «Произвольная фигура».

Использование инструмента «Свободное перо»

Инструмент «Свободное перо» позволяет рисовать так же, как это делается карандашом на бумаге. Узловые точки добавляются автоматически в процессе рисования. Пользователь не определяет положение этих точек в процессе рисования, но может настроить их положение по завершении создания контура. Для рисования с большей точностью воспользуйтесь инструментом «Перо».

  1. Выберите инструмент «Свободное перо» .

  2. Чтобы задать чувствительность завершающей части контура к движениям мыши или пера, щелкните стрелку вниз рядом с кнопками фигур на панели параметров и введите значение от 0,5 до 10,0 пикселя в поле «Погрешность». Чем выше значение, тем проще создаваемый контур и меньше узловых точек.

  3. Перетащите курсор по изображению. В процессе перетаскивания курсор оставляет след контура. В момент отпускания кнопки мыши создается рабочий контур.

  4. Чтобы продолжить существующий контур, нарисованный от руки, установите указатель пера на конце контура и перетащите курсор.

  5. Чтобы завершить создание контура, отпустите кнопку мыши. Для создания замкнутого контура проведите линию до начальной точки контура (когда курсор поравняется с ней, рядом с ним появится кружок).

Рисование с помощью магнитного пера — Параметры

Магнитное перо — это вариант инструмента «Свободное перо», позволяющий рисовать контуры, привязанные к краям определенных областей изображения. Существует возможность определить диапазон и чувствительность привязки, а также сложность результирующего контура. Параметры инструментов «Магнитное перо» и «Магнитное лассо» во многом одинаковы.

  1. Чтобы превратить инструмент «Свободное перо» в инструмент «Магнитное перо» , установите флажок «Магнитное» на панели параметров или нажмите стрелку вниз рядом с кнопками фигур на панели параметров и установите флажок «Магнитное». После этого задайте перечисленные далее параметры.
    • Ширина: введите число пикселей от 1 до 256. Магнитное перо обнаруживает края только в пределах указанного расстояния от курсора.

    • Для параметра «Контрастность» введите значение в процентах от 1 до 100, указывающее контраст между пикселями области, наличие которого будет считаться признаком края. Для слабоконтрастных изображений используйте большее значение.

    • Для параметра «Частота» введите число от 0 до 100, указывающее, как часто перо создает узловые точки. Чем выше значение, тем быстрее контур привязывается к месту.

    • При работе с планшетом можно установить или снять флажок рядом с параметром «Нажим пера». При включении этого параметра чем сильнее нажим, тем меньше ширина линии.

  2. Щелкните изображение, чтобы установить первую точку привязки.
  3. Чтобы нарисовать сегмент от руки, переместите или перетащите курсор вдоль отслеживаемого края.

    Активным останется сегмент границы, который был использован последним. При перемещении указателя активный сегмент привязывается к самому заметному краю изображения, соединяя курсор с последней точкой привязки. Периодически магнитное перо добавляет к границе точки привязки, чтобы связать предыдущие секции.

    Photoshop — Инструмент «Перо» — Точки привязки и продолжение отслеживание
    Щелкните для добавления точек привязки и продолжайте отслеживание.

  4. Если граница не привязывается к нужному краю, щелкните однократно, чтобы добавить точку привязки вручную и не дать границе сдвинуться. Продолжайте отслеживание края и добавляйте точки привязки по мере надобности. Если допущена ошибка, нажмите клавишу «Delete» для удаления последней точки привязки.
  5. Для динамического изменения свойств магнитного пера выполните одно из следующих действий.
    • Перетаскивание курсора при нажатой клавише «Alt» (Windows) или «Option» (Mac OS) позволяет нарисовать контур от руки.

    • Щелчок мыши при нажатой клавише «Alt»(Windows) или «Option» (Mac OS) позволяет рисовать прямые сегменты.

    • Нажмите клавишу открывающей квадратной скобки ([) для уменьшения ширины магнитного пера на 1 пиксель или клавишу закрывающей квадратной скобки (]) для увеличения ширины пера на 1 пиксель.

  6. Завершите контур, выполнив одно из следующих действий.
    • Нажмите «Ввод» (Windows) или «Return» (Mac OS) для завершения открытого контура.

    • Дважды щелкните мышью, чтобы замкнуть контур магнитным сегментом.

    • Удерживая клавишу «Alt» (Windows) или «Option» (Mac OS), дважды щелкните мышью, чтобы завершить контур прямым сегментом.
