Сегменты, компоненты и точки контура

Контур состоит из одного или более прямых или криволинейных сегментов. Узловые точки помечают конечные точки сегментов контура. В криволинейных сегментах каждая выбранная узловая точка отображает один или два вектора, заканчивающихся точками направления. Позиции векторов и тяг определяют размер и форму криволинейного сегмента. Перемещение этих элементов меняет форму кривых в контуре.

Photoshop: сегменты контура
Контур

A. Криволинейный сегмент B. Управляющая точка C. Вектор D. Выделенная узловая точка E. Невыделенная узловая точка

Контур может быть замкнутым, не имеющим ни начала, ни конца, (например, круг) или открытым, имеющим отдельные конечные точки (например, волнообразная линия).

Гладкие кривые соединяются узловыми точками, называемыми точками сглаживания. Контуры с резкими кривыми соединяются точками преломления.

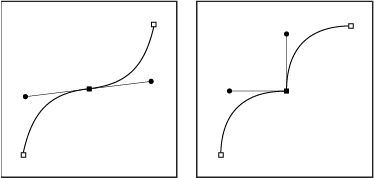

Photoshop: гладкая узловая точка и точка преломления
Гладкая узловая точка и точка преломления

При перемещении вектора гладкой узловой точки криволинейные сегменты по обе стороны точки настраиваются одновременно. В отличие от этого, при перемещении вектора точки преломления настраивается только кривая с той стороны точки, где расположен вектор.

Photoshop: настройка гладкой узловой точки и точки преломления
Настройка гладкой узловой точки и точки преломления

Контур необязательно состоит из одной связной последовательности сегментов. Он может содержать несколько отдельных компонентов контура. Каждая фигура в слое-фигуре представляет собой компонент контура, что задается обтравочным контуром слоя.

Photoshop выделение отдельных компонентов контура
Выделены отдельные компоненты контура

Выбор контура

При выборе компонента или сегмента контура отображаются все узловые точки выделенной части, в том числе все векторы и управляющие точки, если выделенный сегмент является криволинейным. Управляющие точки отображаются в виде залитых кружков, выделенные опорные точки — в виде залитых квадратиков, а невыделенные опорные точки — в виде пустых квадратиков.

  1. Выполните одно из следующих действий.
    • Чтобы выделить компонент контура (включая фигуру в слое-фигуре), выберите инструмент «Выделение контура» и щелкните в любом месте внутри компонента контура. Если контур состоит из нескольких компонентов, будет выделен только компонент, находящийся под курсором.

    • Чтобы выделить сегмент контура, выберите инструмент «Стрелка»  и щелкните одну из узловых точек сегмента или выделите прямоугольную область, захватывающую часть сегмента.

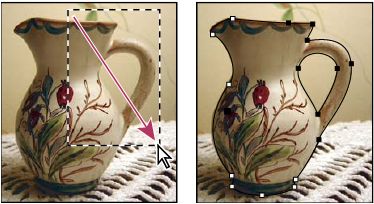

    Photoshop: инструмент «Частичное выделение»
    Для выбора сегментов выделите прямоугольную область.

  2. Чтобы выделить дополнительные компоненты или сегменты контура, выберите инструмент «Выделение контура» или «Стрелка» и выделяйте дополнительные контуры или сегменты, удерживая клавишу «Shift».

    Примечание.

    Если выбран инструмент «Стрелка», контур или компонент контура можно выбрать целиком, щелкнув мышью в пределах контура при нажатой клавише «Alt» (Windows) или «Option» (Mac OS). Активизировать инструмент «Стрелка» можно, когда выбран любой другой инструмент, установив указатель над узловой точкой и нажав клавишу «Ctrl» (Windows) или «Command» (Mac OS).

Выбор нескольких контуров | Photoshop CC

Можно выбрать несколько контуров на одном или нескольких слоях.

  1. На панели Контуры выполните любое из следующих действий, чтобы сделать контуры видимыми.

    • Для выбора нескольких смежных контуров щелкайте их, удерживая клавишу «Shift».
    • Щелкните мышью, нажав клавишу «Ctrl» (Windows) или «Command» (Mac OS), чтобы выбрать контуры, не следующие подряд друг за другом.
  2. Выберите инструмент Выделение контура или Стрелка и выполните одно из следующих действий.

    • Перетащите курсор над сегментами.
    • Щелкайте контуры, удерживая клавишу «Shift».
  3. Чтобы выделить дополнительные компоненты или сегменты контура, выберите инструмент Выделение контура или Стрелка и выделяйте дополнительные контуры или сегменты, удерживая клавишу «Shift».

    Примечание.

    При желании с контурами можно работать в режиме изоляции. Чтобы изолировать только слой, содержащий контур, и сделать контур активным, дважды щелкните его, предварительно выбрав инструмент выделения. Также можно изолировать один или несколько слоев, используя элемент меню Выбрать/изолировать слои или установив для параметра Фильтрация слоев значение Выбрано.

    Выйти из режима изоляции можно несколькими способами, такими как:

    • Отключение фильтрации слоев
    • Выбор для параметра Фильтрация слоев другого значения вместо Выбрано
    • Двойной щелчок вне контура, когда выбран инструмент выделения

Изменение порядка контуров

Можно изменить порядок сохраненных контуров, которые не относятся к типу «Фигура», «Текст» или «Векторная маска», на панели Контуры.

  1. На панели Контуры перетащите контур в нужное место. В Photoshop CC можно выбирать и перетаскивать несколько контуров одновременно.

Создание дубликатов контуров

  1. На панели Контуры выберите контур, дубликат которого необходимо создать. В Photoshop CC можно выбирать несколько контуров одновременно.

  2. Выполните одно из следующих действий.

    • Удерживая клавишу «Alt» (Windows) или «Option», перетащите контуры.
    • Выберите команду Создать дубликат контура в меню панели.

Укажите параметры контура

Можно задать цвет и толщину линий контура по своему вкусу и для упрощения видимости. При создании контура — например, с помощью инструмент «Перо» — щелкните значок шестеренки () на панели параметров. Теперь укажите цвет и толщину линий контура. Кроме того, укажите, следует ли выполнить предварительный просмотр сегментов контура по мере перемещения указателя мыши между щелчками (эффект Просмотр).

path-options
Параметры контура: толщина и цвет

Корректировка сегментов контура

Отредактировать сегмент контура можно в любой момент, но редактирование существующих сегментов несколько отличается от их создания. При редактировании сегментов следует помнить приведенные ниже советы.

  • Если опорная точка соединяет два сегмента, то при ее перемещении изменяются оба эти сегмента.

  • При рисовании с помощью инструмента «Перо» можно временно активировать инструмент «Стрелка» для корректировки уже нарисованных сегментов. Для этого при рисовании нажмите клавишу «Ctrl» (Windows) или «Command» (Mac OS).

  • При создании точки сглаживания с помощью инструмента «Перо» перетаскивание управляющей точки изменяет длину управляющей линии по обе стороны точки. Однако при редактировании существующей точки сглаживания с помощью инструмента «Стрелка» длина управляющей линии изменяется только с той стороны, в которую направлено перетаскивание.

Перемещение прямых сегментов

  1. С помощью инструмента «Стрелка»  выберите сегмент, который необходимо скорректировать.
  2. Перетащите сегмент в новое место.

Корректировка длины и угла сегментов прямой

  1. С помощью инструмента «Стрелка»  выберите опорную точку сегмента для изменения.

  2. Перетащите опорную точку в нужное место. Удерживайте клавишу «Shift», чтобы ограничить корректировку углом, кратным 45°.

Корректировка положения и формы сегментов кривой

  1. С помощью инструмента «Стрелка»  выберите сегмент кривой или опорную точку на любом конце сегмента. Отобразятся управляющие линии, если они есть (в некоторых сегментах кривой всего одна управляющая линия).
  2. Выполните одно из следующих действий.
    • Чтобы скорректировать положение сегмента, перетащите сегмент. Удерживайте клавишу «Shift», чтобы ограничить корректировку углом, кратным 45°.

    Photoshop: щелкните сегмент кривой, чтобы выбрать его.
    Щелкните сегмент кривой, чтобы выбрать его. Перетащите инструмент для корректировки.

    • Для того чтобы скорректировать форму сегмента с любой стороны от выделенной опорной точки, перетащите опорную точку или управляющую точку. Удерживайте клавишу «Shift», чтобы ограничить движение углом, кратным 45°.

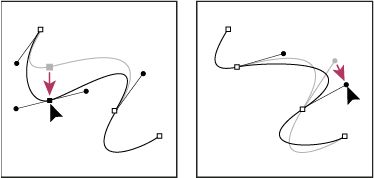

    Photoshop: перетащите опорную точку или управляющую точку
    Перетащите опорную точку или управляющую точку.

    Примечание.

    Корректировка сегмента контура также обеспечивает корректировку связанных сегментов, позволяя интуитивно трансформировать очертания контуров. Чтобы только отредактировать сегменты между выбранными точками привязки аналогично более ранним версиям Photoshop, на панели параметров выберите «Ограничения перемещения контуров».

    Примечание.

    Кроме того, к сегменту или опорной точке можно применить трансформирование, например, масштабирование или поворот.

Удаление сегмента

  1. (Необязательно) Если создается разрыв в замкнутом контуре, выберите инструмент «Добавить опорную точку»  и добавьте две точки в требуемом месте разрыва.
  2. Выберите инструмент «Стрелка» , затем выберите сегмент, который требуется удалить.
  3. Нажмите клавишу «Backspace» (Windows) или «Delete» (Mac OS), чтобы удалить выделенный сегмент. При повторном нажатии клавиши «Backspace» или «Delete» будет удалена остальная часть контура.

Удаление линии направления опорной точки

Расширение открытого контура

  1. Выберите инструмент «Перо» и наведите указатель на конечную точку открытого контура, который нужно расширить. Когда указатель окажется точно над конечной точкой, его значок изменится.
  2. Щелкните конечную точку.
  3. Выполните одно из следующих действий.
    • Для того чтобы создать угловую точку, поместите инструмент «Перо» в то место, где должен заканчиваться новый сегмент, затем щелкните мышью. Если расширяется контур, который заканчивается точкой сглаживания, то новый сегмент будет изогнут существующей управляющей линией.

    • Для того чтобы создать точку сглаживания, поместите инструмент «Перо» в то место, где должен заканчиваться новый сегмент, затем перетащите инструмент.

Соединение двух открытых контуров

  1. Выберите инструмент «Перо» и поместите указатель на конечную точку открытого контура, который нужно соединить с другим контуром. Когда указатель окажется точно над конечной точкой, его значок изменится.
  2. Щелкните конечную точку.
  3. Выполните одно из следующих действий.
    • Для того чтобы соединить один открытый контур с другим, щелкните конечную точку второго контура. Когда инструмент «Перо» будет наведен точно на конечную точку другого контура, рядом с указателем появится маленький значок объединения .

    • Для соединения нового контура с существующим нарисуйте новый контур рядом с существующим, затем переместите инструмент «Перо» к невыбранной конечной точке существующего контура. Щелкните конечную точку, когда рядом с указателем появится значок объединения.

Перемещение или пошаговое смещение опорных точек или сегментов с помощью клавиатуры

  1. Выберите опорную точку или сегмент контура.
  2. Щелкните или удерживайте любую из клавиш со стрелками для перемещения на 1 пиксель за один раз в направлении нажатой стрелки.

Удерживайте клавишу «Shift» в дополнение к клавише со стрелкой для перемещения на 10 пикселей за один раз.

Добавление и удаление узловых точек

Добавление опорных точек позволяет более эффективно управлять контуром, а также расширять открытый контур. Однако старайтесь не добавлять больше точек, чем требуется. Контур с меньшим числом точек легче редактировать, он быстрее отображается и выводится на печать. Можно уменьшить сложность контура путем удаления ненужных точек.

Палитра инструментов содержит три инструмента для добавления или удаления точек: инструмент «Перо» , инструмент «Добавить опорную точку»  и инструмент «Удалить опорную точку» .

По умолчанию инструмент «Перо» заменяется на инструмент «Добавить опорную точку», когда указатель наведен на выделенный контур, и на инструмент «Удалить опорную точку», когда указатель наведен на опорную точку Чтобы инструмент «Перо» автоматически заменялся на инструмент «Добавить опорную точку» или «Удалить опорную точку», на панели параметров должен быть выбран параметр «Оптимизация».

Можно выделить и отредактировать несколько контуров одновременно. Можно также перерисовать контур при добавлении опорных точек щелчком и перетаскиванием по мере добавления.

Примечание.

Чтобы удалить опорные точки, не используйте клавиши «Delete» или «Backspace», а также команды «Редактирование» > «Вырезать» или «Редактирование» > «Удалить». Эти клавиши и команды удаляют как саму точку, так и присоединенные к ней сегменты.

Добавление и удаление узловых точек

  1. Выделите контур, который необходимо изменить.
  2. Выберите инструмент «Перо», инструмент «Добавить опорную точку» или инструмент «Удалить опорную точку».
  3. Чтобы добавить опорную точку, наведите указатель на сегмент контура и щелкните левой кнопкой мыши. Чтобы удалить опорную точку, наведите указатель на опорную точку и щелкните левой кнопкой мыши.

Отключение или временное изменение автоматического переключения инструмента «Перо»

Автоматическое переключение инструмента «Перо» на инструмент «Добавить опорную точку» или «Удалить опорную точку» можно изменить. Это может понадобиться, если нужно нарисовать новый контур поверх существующего.

  • В Photoshop снимите флажок с параметра «Автоматическое добавление/удаление» на панели параметров.

Преобразование между гладкими узловыми точками и точками преломления

  1. Выделите контур, который необходимо изменить.
  2. Выберите инструмент «Угол» либо воспользуйтесь инструментом «Перо», удерживая нажатой клавишу «Alt» (Windows) или «Option» (Mac OS).

    Примечание.

    Активизировать инструмент «Угол» можно при выборе инструмента «Стрелка», установив указатель над узловой точкой и нажав сочетание клавиш «Ctrl» и «Alt» (Windows) или «Command» и «Option» (Mac OS).

  3. Установите инструмент «Угол» над узловой точкой, которую необходимо преобразовать, и выполните одно из следующих действий.
    • Чтобы преобразовать точку преломления в гладкую узловую точку, перетаскивайте указатель от точки преломления, пока не появятся векторы.

    Photoshop: преобразование между гладкими узловыми точками и точками преломления
    Перетаскивание управляющей точки от точки преломления для создания гладкой узловой точки

    • Чтобы преобразовать гладкую узловую точку в точку преломления без векторов, щелкните гладкую узловую точку.

    Photoshop: щелчок гладкой узловой точки для создания точки преломления
    Щелчок гладкой узловой точки для создания точки преломления

    • Чтобы преобразовать точку преломления без векторов в точку преломления с независимыми векторами, сперва перетащите узловую точку из точки преломления (превратив ее в гладкую узловую точку с векторами). Отпустите только кнопку мыши (не отпускайте любые другие клавиши, которые могли быть нажаты для активации инструмента «Преобразование опорных точек») и перетащите любую управляющую точку.

    • Чтобы преобразовать гладкую узловую точку в точку преломления с независимыми векторами, перетащите любую управляющую точку.

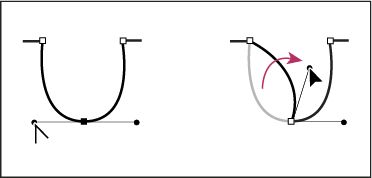

    Photoshop: преобразование гладкой узловой точки в точку преломления
    Преобразование гладкой узловой точки в точку преломления

Настройка компонентов контура

Компонент контура (включая фигуру в слое-фигуре) можно переместить в любое место изображения. Существует возможность скопировать компоненты в пределах того же изображения или в другое изображение Photoshop. С помощью инструмента «Выделение контура» перекрывающиеся компоненты можно объединить в один компонент. Все векторные объекты, представляют ли они собой сохраненный контур, рабочий контур или векторную маску, допускают перемещение, изменение формы, копирование и удаление.

Кроме того, команды «Скопировать» и «Вклеить» могут использоваться для дублирования векторных объектов между изображениями Photoshop и изображениями в других приложениях, таких как Adobe Illustrator.

Изменение режима наложения для выделенных компонентов контура

  1. С помощью инструмента «Выделение контура»  выделите прямоугольную область для выбора существующих областей контура.
  2. Выберите один из параметров области фигуры на панели параметров в раскрывающемся меню «Операции с контуром» на панели параметров.

    Объединение фигур

    Область контура добавляется к перекрывающимся областям контура.

    Удалить из области фигуры

    Область контура удаляется из перекрывающихся областей контура.

    Пересечение областей фигур

    Область ограничивается до пересечения области выделенного контура и перекрывающихся областей контура.

    Исключение пересекающихся областей

    Область перекрытия исключается.

Отображение или скрытие выделенного компонента контура

Выполните одно из следующих действий.

  • Выберите меню «Просмотр» > «Показать» > «Целевой контур».
  • Выберите меню «Просмотр» > «Вспомогательные элементы». Эта команда также показывает или скрывает сетку, направляющие, границы выделенных областей, комментарии и фрагменты.

Перемещение контура или компонента контура

  1. Выберите имя контура на панели «Контуры» и воспользуйтесь инструментом «Выделение контура» , чтобы выделить контур на изображении. Для выделения нескольких компонентов контура щелкайте каждый дополнительно выделяемый компонент контура, удерживая клавишу «Shift».
  2. Перетащите контур на новое место. Если какая-либо часть контура выйдет за границы холста, скрытая часть контура будет по-прежнему доступна.
    Photoshop: перетаскивание контура на новое место
    Перетаскивание контура на новое место

    Примечание.

    Если при перетаскивании контура указатель будет расположен над другим открытым изображением, контур будет скопирован в это изображение.

Изменение формы компонента контура

  1. Выберите имя контура на панели «Контуры» и воспользуйтесь инструментом «Стрелка» , чтобы выделить узловую точку контура.
  2. Перетащите точку или ее рукояти на новое место.

Объединение перекрывающихся компонентов контура

  1. Выберите имя контура на панели «Контуры» и воспользуйтесь инструментом «Выделение контура» .
  2. Чтобы создать один компонент из всех перекрывающихся компонентов, выберите «Объединить компоненты фигуры» в раскрывающемся меню «Операции с контуром» на панели параметров.

Копирование контура или компонента контура

Выполните одно из следующих действий.

  • Чтобы скопировать компонент контура во время его перемещения, выберите имя контура на панели «Контуры» и щелкните компонент контура инструментом «Выделение контура» . Затем перетащите выделенный контур при нажатой клавише «Alt» (Windows) или «Option» (Mac OS).
  • Чтобы скопировать контур без переименования, перетащите имя контура на панели «Контуры» на кнопку «Новый контур»  в нижней части панели.
  • Чтобы скопировать и переименовать контур, перетащите его на панели «Контуры» на кнопку «Новый контур» в нижней части панели, удерживая клавишу «Alt» (Windows) или «Option» (Mac OS). Можно также выделить копируемый контур и выбрать пункт «Создать дубликат контура» в меню панели «Контуры». Введите новое имя контура в диалоговом окне «Создать дубликат контура» и нажмите кнопку «ОК».
  • Чтобы скопировать контур или компонент контура в другой контур, выделите контур или компонент контура, который необходимо скопировать, и выберите «Редактирование» > «Скопировать». После этого выделите целевой контур и выберите «Редактирование» > «Вклеить».

Копирование компонентов контура между двумя файлами Photoshop

  1. Откройте оба изображения.
  2. В исходном изображении воспользуйтесь инструментом «Выделение контура» , чтобы выделить весь контур или его компоненты, которые предполагается скопировать.
  3. Чтобы скопировать компонент контура, выполните любое из следующих действий.
    • Перетащите компонент контура из исходного изображения в целевое. Компонент контура копируется в активный контур панели «Контуры».

    • В исходном изображении выделите имя контура на панели «Контуры» и выберите «Редактирование» > «Скопировать», чтобы скопировать контур. В целевом изображении выберите меню «Редактирование» > «Вклеить». Этот же метод можно использовать для комбинирования контуров в пределах одного изображения.

    • Чтобы вставить компонент контура в целевое изображение, выделите компонент контура в исходном изображении и выберите «Редактирование» > «Скопировать». В целевом изображении выберите меню «Редактирование» > «Вклеить».

Удаление компонента контура

  1. Выберите имя контура на панели «Контуры» и щелкните компонент контура инструментом «Выделение контура» .
  2. Нажмите клавишу «Backspace» (Windows) или «Delete» (Mac OS), чтобы удалить выделенный компонент контура.

Выравнивание и распределение компонентов контура

Компоненты контура, описанные в одном контуре, допускают выравнивание и распределение. Например, можно выровнять левые края нескольких фигур, содержащихся в одном слое или распределить несколько компонентов рабочего контура относительно их центров по горизонтали.

Примечание.

Для выравнивания фигур, расположенных в отдельных слоях, воспользуйтесь инструментом «Перемещение».

  • Чтобы выровнять компоненты, используйте инструмент «Выделение контура»  для выбора компонентов, которые вы хотите выровнять. Затем выберите параметр в раскрывающемся меню «Выравнивание контура» на панели параметров.
Photoshop: параметры выравнивания
Параметры выравнивания

  • Чтобы распределить компоненты, выберите по крайней мере три компонента, которые вы хотите распределить. Затем выберите параметр в раскрывающемся меню «Упорядочение контура» на панели параметров.
Photoshop: параметры распределения
Параметры распределения

Видеопособие: советы по работе с векторами в Photoshop

Видеопособие: советы по работе с векторами в Photoshop
В этом эпизоде видеоуроков «Полная картина» (The Complete Picture) Джулианна демонстрирует функции для работы с векторами в Photoshop.
Julieanne Kost
