В Photoshop можно распечатать любые совместимые 3D-модели, не тревожась об ограничениях 3D-принтера. При подготовке к печати Photoshop автоматически делает 3D-модели непроницаемыми. Photoshop также формирует необходимые вспомогательные структуры — помосты и основания — помогающие достичь успешных результатов при 3D-печати.

Подготовка 3D-объектов к печати

  1. Выберите пункт меню Окно > Рабочая среда > 3D, чтобы перейти в трехмерный режим работы.
  2. Откройте 3D-модель в Photoshop. При необходимости измените размер 3D-модели в ходе открытия файла.
  3. Выберите пункт меню 3D > Настройки 3D-печати.
Настройки 3D-печати на панели «Свойства» в Photoshop
Настройки 3D-печати

  1. На панели Настройки 3D-печати выберите, будет ли использоваться принтер, подключенный к компьютеру через порт USB (локальный принтер), или же интернет-услуги 3D-печати, такие как Shapeways.com или Sculpteo.

Примечание.

Теперь можно отправлять на печать 3D-модели как файлы формата 3MF (3D Manufacturing Format). При указании параметров 3D-печати выберите для параметра Печатать в значение Локальный, а для параметра ПринтерФайл 3MF. При отправке 3D-объекта на печать, Photoshop создает файл 3MF. На компьютерах с ОС Windows Photoshop также запускает приложение Microsoft 3D Builder для дальнейшей обработки файла 3MF.

Примечание.

Чтобы обновить список поддерживаемых принтеров или онлайн-профилей, выберите пункт Получить последние принтеры во всплывающем меню Отправить на печать в.

  1. Выберите локальный принтер или профиль печати Shapeways.com.

Примечание.

Просмотреть ориентировочные цены на печать 3D-моделей с помощью доступных профилей Shapeways.com можно, выбрав пункт Принтер > Предположительная цена.

  1. Выберите единицы измерения объема печати — дюймы, сантиметры, миллиметры или пиксели. Эта единица будет служить для измерения размеров Объем принтера, а также размеров печатной пластины.

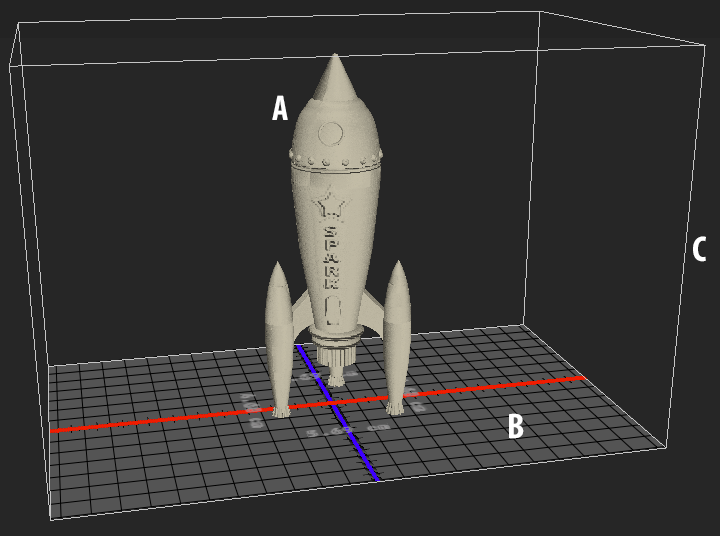

3D-модель ракеты в Photoshop
A. 3D-модель B. Печатная пластина C. Наложение объема принтера
  1. Выберите Уровень детализации 3D-печати — низкий, средний или высокий. Время, затрачиваемое на печать 3D-объекта, зависит от выбранного уровня детализации.
  2. Если вы не хотите видеть границы объема печати 3D-модели, снимите флажок Показать наложение объема принтера.
  1. Задайте в параметрах Объем сцены значения, соответствующие желаемому размеру напечатанного 3D-объекта. При изменении одного значения (X, Y или Z) другие два значения масштабируются пропорционально. При изменении размеров Объем сцены обратите внимание, что печатная пластина под 3D-моделью изменяется в размере соответственно.

Примечание.

Можно листать значения параметров Объем сцены, щелкнув подпись размера (X, Y или Z) и перетаскивая курсор влево или вправо. Удерживая клавишу Shift, можно ускорить пролистывание значений.

Параметры объема сцены в Photoshop
  1. Выберите пункт Масштаб по объему принтера, если хотите автоматически изменить размеры 3D-модели таким образом, чтобы она заняла весь доступный объем принтера на выбранном принтере.
  2. Если 3D-модель включает в себя карты нормалей, карты рельефа или карты прозрачности, можно игнорировать такие типы карт при печати модели. Обратите внимание, как 3D-модель меняется в реальном времени при изменении параметров Детализация поверхности.
  3. По желанию вы можете исключить из печати опорные структуры 3D-объекта (помосты и основания). Используйте этот параметр с осторожностью, так как печать 3D-модели без необходимых опорных структур может дать неудовлетворительные результаты.
  4. Если ваш принтер поддерживает несколько материалов, выберите материал, который необходимо использовать для печати данного 3D-объекта.

(Экспериментальная) Включение многотональной печати для принтера MakerBot Replicator 2x

Можно включить экспериментальную функцию, позволяющую печатать непрерывные тона с помощью 3D-принтера MakerBot Replicator 2x.

Требование: включение экспериментальных функций Photoshop

Перед применением многотональной печати необходимо активировать экспериментальные функции в Photoshop:

  1. Выберите команду Установки > Экспериментальные функции.
  2. Установите флажок Включить многотональную печать.
  3. Нажмите кнопку ОК.
  4. Перезапустите Photoshop.

Примечание.

Экспериментальные функции еще не полностью протестированы. Следует использовать их с осмотрением.

Выберите многотональный материал поверхности

  1. Выберите принтер MakerBot Replicator 2x на панели Настройки 3D-печати.
  2. В поле Материал выберите Многотональная поверхность. Если такого варианта нет, убедитесь, что активирована экспериментальная функция Многотональная 3D-печать.
Параметр «Многотональная поверхность» в Photoshop
  1. Задайте другие параметры согласно формируемой модели.
  2. Для просмотра и печати 3D-объекта выберите команду 3D > 3D-печать.

Предварительный просмотр и печать 3D-объекта

После установки параметров 3D-печати выполните следующие действия:

  1. Щелкните значок Начать печать () или выберите пункт меню 3D > 3D-печать. Photoshop объединит 3D-элементы сцены и подготовит ее к процессу печати.
  2. Если выбрана печать с помощью профиля Shapeways.com, Photoshop выдаст сообщение, что реальная стоимость печати может отличаться от отображенной оценочной стоимости. Нажмите кнопку ОК.
  3. В открывшемся окне предварительного просмотра можно использовать инструменты 3D-камеры для поворота, масштабирования или перемещения 3D-объекта.

       Поворот 3D-камеры.

       Вращение 3D-камеры.

       Перемещение 3D-камеры.

       Скольжение 3D-камеры.

       Возврат к исходному положению 3D-камеры.
Предварительный просмотр 3D-печати в Photoshop
Предварительный просмотр 3D-печати; обратите внимание на опорные структуры

  1. При необходимости установите флажок Показать восстановление. Photoshop отображает различными цветами восстановления типа Первоначальная сетка, Стенки утолщены и Отверстие закрыто:
Ключ восстановления в Photoshop
Предварительный просмотр с включенным параметром «Показать восстановление»
Предварительный просмотр с настройкой «Показать восстановление»

  1. Кроме того, можно включить Просмотр трассировки лучей. Просмотр трассировки лучей позволяет более точно воспроизвести материал, выводимый на печать.
Предварительный просмотр трассировки луча в Photoshop
Просмотр трассировки лучей

  1. Если вы хотите экспортировать настройки 3D-печати в файл STL, нажмите кнопку Экспорт и сохраните файл в нужную папку на компьютере. Такой файл STL можно отправить на сервер сетевых услуг или переместить на карту SD для печати на собственном принтере.
  2. Просмотрите сводную информацию по объекту 3D-печати и нажмите кнопку Печать.

Примечание.

Вы можете отменить текущий процесс 3D-печати пунктом меню 3D > Отменить 3D-печать.

Утилиты 3D-печати

Photoshop предоставляет интерактивные пошаговые утилиты, которые можно использовать для настройки, калибровки и обслуживания 3D-принтера. Эти утилиты можно использовать, только когда 3D-принтер включен и подключен к компьютеру.

  1. Выберите пункт меню 3D > Утилиты 3D-принтера.
  2. Выберите утилиты, которые хотите запустить.

Калибровка печатной пластины

Помогает в горизонтировании печатной пластины. Эта утилита включает в себя следующие общие этапы:

  • Требует удалить все остатки печатных материалов из 3D-принтера.
  • Инициализирует печатающую головку.
  • Позволяет скорректировать величину зазора между печатной пластиной и печатающей головкой в девяти положениях сопла.

Можно использовать эту утилиту в режиме мастера или в ручном режиме.

Загрузить нить

Помогает загрузить нить в 3D-принтер, использующий технологию моделирования методом наплавления (FDM).. Для упрощения загрузки нити Photoshop запускает процесс нагревания головки и механизм загрузки нити.

Извлечь нить

Помогает извлечь нить из 3D-принтера технологии FDM.. Для упрощения извлечения нити Photoshop запускает процесс нагревания головки и механизм загрузки нити.

Заменить нить

Помогает заменить старую нить в 3D-принтере технологии FDM на новую. Для упрощения смены нити Photoshop запускает процесс нагревания головки и механизм загрузки нити.

  1. Следуйте инструкциям на экране.

Упаковать объекты на плоскости основания

Иногда может потребоваться напечатать несколько экземпляров объекта на одной панели. Выполните следующие действия.

  1. Выберите требуемые объекты на панели 3D.
  2. Выберите 3D > Упаковать объекты на плоскости основания.
  3. Приступить к печати объектов.

Часто задаваемые вопросы

Какие 3D-принтеры поддерживаются?

В данный момент Photoshop поддерживает следующие 3D-принтеры:

  • MakerBot Replicator 2
  • MakerBot Replicator 2x
  • ZCorp Full Color
  • Mcor Iris
  • MakerBot Replicator 5-го поколения

Кроме того, Photoshop поддерживает несколько профилей Shapeways.com и Sculpteo.

Примечание.

Профиль принтера MakerBot Replicator 5-го поколения пока не поддерживает прямую печать через USB. Можно экспортировать файлы на USB-накопитель и распечатать их на локальном принтере.

Можно ли задать поперечное сечение 3D-модели перед ее печатью?

Да. Перед печатью можно задать поперечное сечение для отсекания части 3D-модели. Выполните следующие общие действия:

  1. Выберите пункт меню Окно > Рабочая среда > 3D, чтобы перейти в трехмерный режим работы.
  2. Откройте 3D-объект, который собираетесь печатать.
  3. Выберите пункт Сцена на панели «3D».
  4. На панели Свойства выберите Поперечное сечение.
  5. Укажите параметры поперечного сечения на панели Свойства.
  6. Выберите пункт меню 3D > Применить поперечное сечение к сцене.
  7. Напечатайте трехмерную сцену.

Перед печатью необходимо высушить заданное поперечное сечение.

Отсекание с помощью поперечного сечения в Photoshop
Отсечение части сферы перед печатью.

Можно ли применить карты рельефа, прозрачности или нормали к 3D-модели перед ее печатью?

Да. Выполните следующие общие действия:

  1. Выберите материал на панели Сцена.
  2. На панели Свойства щелкните значок папки () рядом с пунктом Рельеф/прозрачность/нормали и загрузите текстуру. Можно также указать новую текстуру, которую нужно применить к 3D-модели.
  3. При указании новой текстуры сохраните данную текстуру. Текстура применяется к 3D-модели как карта рельефа или прозрачности.
  4. Напечатайте 3D-модель.
Применение карты рельефа в Photoshop
Применение карты рельефа к 3D-модели перед печатью

Применение карты непрозрачности в Photoshop
Применение карты прозрачности к 3D-модели перед печатью.

Можно ли напечатать 3D-модель в двух цветах?

Если ваш 3D-принтер оснащен двумя головками, можно печатать 3D-модели в двух цветах. Всплывающие меню для дополнительных имеющихся головок отображаются на панели Свойства печати. В трехмерной рабочей среде и в окне предварительного просмотра 3D-печати модель отображается в двух цветах.

Печать 3D-модели в двух цветах в Photoshop
Печать 3D-модели в двух цветах

Как печатаются 3D-модели с несколькими слоями?

С точки зрения печати каждый слой 3D-модели рассматривается как отдельный 3D-объект. При необходимости можно объединить два или несколько слоев (3D > Объединить 3D-слои).
