Деформация изображений, фигур и контуров

Команда Деформация позволяет перетаскиванием контрольных точек изменять форму изображения, фигур, контуров и т. д. Кроме того, деформацию можно выполнять с помощью нужной формы во всплывающем меню «Деформация» на панели параметров. Фигуры в раскрывающемся меню «Деформация» можно изменять перемещением их контрольных точек.

Трансформирование деформации

Обновлено в Photoshop 22.5 (выпуск за август 2021 г.)

Использование деформации в Photoshop
Использование деформации

  1. Выберите слой или фрагмент изображения, который требуется деформировать.

  2. Сделав выбор, выполните одно из следующих действий.

    • Выберите Редактирование > Трансформирование > Деформация или

    • Нажмите клавиши Control + T (Win) / Command + T (Mac), затем нажмите кнопку Переключение между свободной трансформацией и режимами деформации  на панели параметров.

  3. Щелкните значок шестеренки на панели «Параметры», чтобы просмотреть дополнительные параметры визуальных направляющихВ Photoshop 22.4.1 (выпуск за май 2021) визуальные направляющие стали еще лучше благодаря дополнительным параметрам направляющих.

    Варианты отображения направляющей деформации преобразования

    Теперь можно задать вариант отображения направляющей деформации и выбрать, когда должны отображаться визуальные направляющие: Автоматически показывать направляющие, Всегда показывать направляющие и Никогда не показывать направляющие. По умолчанию для сетки установлено значение Всегда показывать направляющие.

    Также предусмотрена возможность изменить цвет и непрозрачность визуальных направляющих, а также количество линий, из которых состоит направляющая. Параметр Плотность устанавливает, сколько линий отображается между каждой линией разделения деформации. По умолчанию для плотности задано значение 2.

    При использовании контрольных точек для искажения элемента вы также можете выбрать Вид > Вспомогательные элементы, чтобы показать или скрыть сетку деформации и контрольные точки.

  4. Для трансформирования объекта с использованием набора настроек деформации выберите стиль деформации во всплывающем меню Деформация на панели выбора параметров.

    Чтобы создать пользовательскую сетку деформации, выберите размер во всплывающем меню Сетка на панели параметров.

    • Выберите размер сетки — по умолчанию (1x1), 3x3, 4x4 или 5x5.
    • Выберите Заказная, а затем укажите число столбцов и строк в диалоговом окне Пользовательский размер сетки.
  5. Чтобы добавить больше контрольных линий сетки, выберите вариант разделения деформации.

    1. Выполните одно из следующих действий.
      1. На панели параметров нажмите любую кнопку в группе Разделить.
      2. Выберите Редактирование > Трансформирование > Разделить деформацию по горизонталиРазделить деформацию по вертикали или Разделить деформацию крестообразно
    2. Перемещайте указатель в пределах сетки и щелкайте там, где требуется добавить дополнительные контрольные линии сетки. При перемещении указателя над сеткой деформации под ним отображаются линии разделения. При щелчке в сетку деформации добавляются дополнительные контрольные точки.

    Дополнительные сведения о параметрах разделения деформации см. в разделе Разделение деформации.

  6. Выполните одно или несколько следующих действий.
    • Для манипуляций с фигурой можно перетаскивать контрольные точки, сегмент ограничительной рамки или сетки, а также область внутри сетки. Кривая настраивается с помощью рукоятей опорных точек. Это аналогично настройке рукоятей искривленного сегмента в векторной графике.
    • Щелкните линию сетки, чтобы активировать контрольные точки для редактирования деформации. Щелкните опорную точку (на пересечении линий сетки), чтобы редактировать окружающие ее контрольные точки. Перетащите контрольные точки для деформации изображения.
    • Чтобы выбрать несколько точек, щелкайте опорные точки или перетаскивайте над ними указатель, удерживая клавишу Shift. При выделении двух и более точек вокруг них появляется прямоугольная рамка.
    • Чтобы отменить выделение нескольких точек, щелкайте активные опорные точки или перетаскивайте над ними указатель, удерживая клавишу Shift. Размер прямоугольной рамки вокруг выделенных точек автоматически меняется при выделении или отмены выделения точек.
    • Чтобы удалить выделенную линию сетки (вдоль нее видны контрольные точки), нажмите клавишу Delete или выберите Редактирование > Трансформирование > Удалить разделения деформации
    • Чтобы удалить горизонтальную и вертикальную линии сетки, проходящие через опорную точку, щелкните эту точку, затем нажмите клавишу Delete или выберите Редактирование > Трансформирование > Удалить разделения деформации.
    • Чтобы изменить ориентацию стиля деформации, выбранного в меню «Деформация», нажмите кнопку «Изменить ориентацию деформации»  на панели параметров.
    • Чтобы сместить центр преобразования, щелкните квадрат на координатном манипуляторе контрольной точки  на панели параметров.
    • Чтобы задать интенсивность искажения в числовом виде, введите на панели выбора параметров значения изгиба (поле «Изгиб») и искажений по горизонтали («Х») и вертикали («Y»). Если в выпадающем меню «Стиль деформации» был выбран параметр «Заказной» или «Нет», то числовые значения задать нельзя.

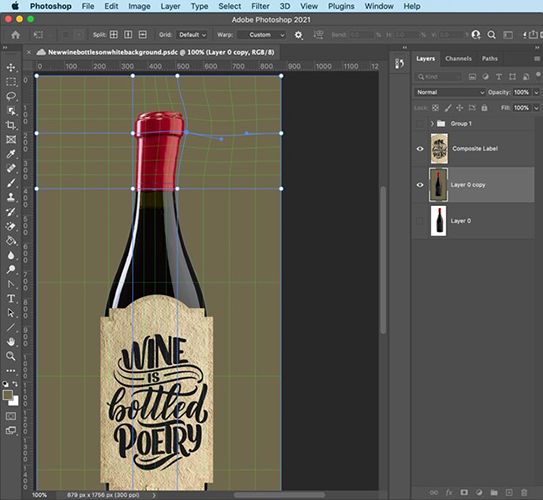

    Работа с формой деформации в Photoshop
    Пользовательское разделение деформации было применено вокруг горлышка бутылки. Для плотности визуальных направляющих установлено значение 4. Между каждым разделением деформации находятся четыре направляющих.

  7. Выполните одно из следующих действий.
    • Нажмите клавишу «Ввод» (Windows), или Return (Mac OS), или кнопку «Завершить»  на панели выбора параметров.

    • Чтобы отменить трансформацию, нажмите клавишу Esc или нажмите кнопку «Отмена»  на панели параметров.

    Каждый раз при деформации резкость растрового изображения (в отличие от формы или контура) немного снижается, поэтому рекомендуется выполнить несколько команд и только потом подтверждать суммарное преобразование, а не подтверждать все преобразования по отдельности.

Преобразование деформации: Цилиндр

Добавлено в выпуске Photoshop 23.4 (июнь 2022 г.)

Сделано по просьбам дизайнеров упаковки! В этом выпуске Photoshop представляет функцию «Трансформирование цилиндрической деформации», которая позволяет изгибать плоские иллюстрации для нанесения на поверхность кругового цилиндра. Кроме того, реализованы элементы управления для изменения размера и перспективы, позволяющие естественным образом вместить весь выделенный фрагмент.

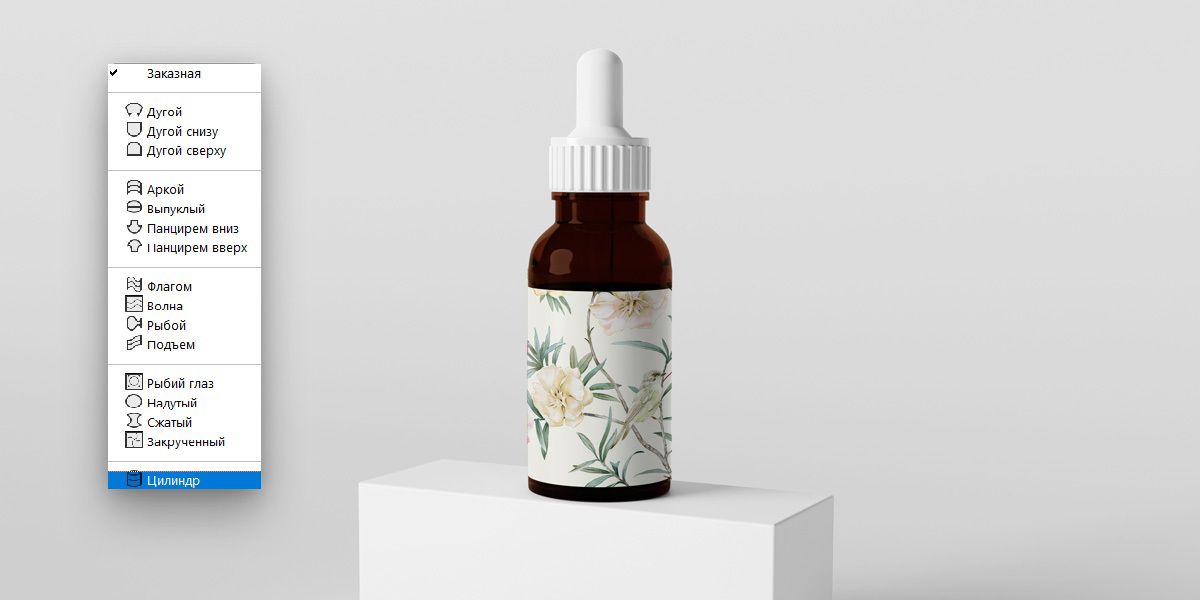

Трансформирование деформации: цилиндр

Для работы с новой функцией трансформирования цилиндрической деформации выполните следующие действия:

  1. Выберите слой или фрагмент изображения, который требуется деформировать.

  2. Выберите «Редактирование» > «Трансформирование» > «Деформация» в меню или нажмите клавиши Command+T (Mac) или Control+T (Win).

  3. Нажмите кнопку переключения режимов «Свободное трансформирование/Деформация» на панели выбора параметров.

  4. Перейдите в раскрывающееся меню «Деформация» на панели выбора параметров и выберите нижний значок: «Цилиндр».

  5. Чтобы настроить деформацию формы, нажмите и перетащите экранные элементы управления:

    • Угловые элементы управления: для произвольного трансформирования выделенного фрагмента целиком, используйте элементы управления изменением размера снизу/слева и сверху/справа.
    • Сочетание угловых элементов управления + Shift ограничивает пропорции.
    • Элементы управления кривизной:
      • Элемент сверху по центру синхронно изменяет дугу верхней и нижней границ.
      • Элемент снизу по центру регулирует только дугу нижней границы.
    • Управляйте перспективой, перемещая центральную опорную точку вправо и влево.

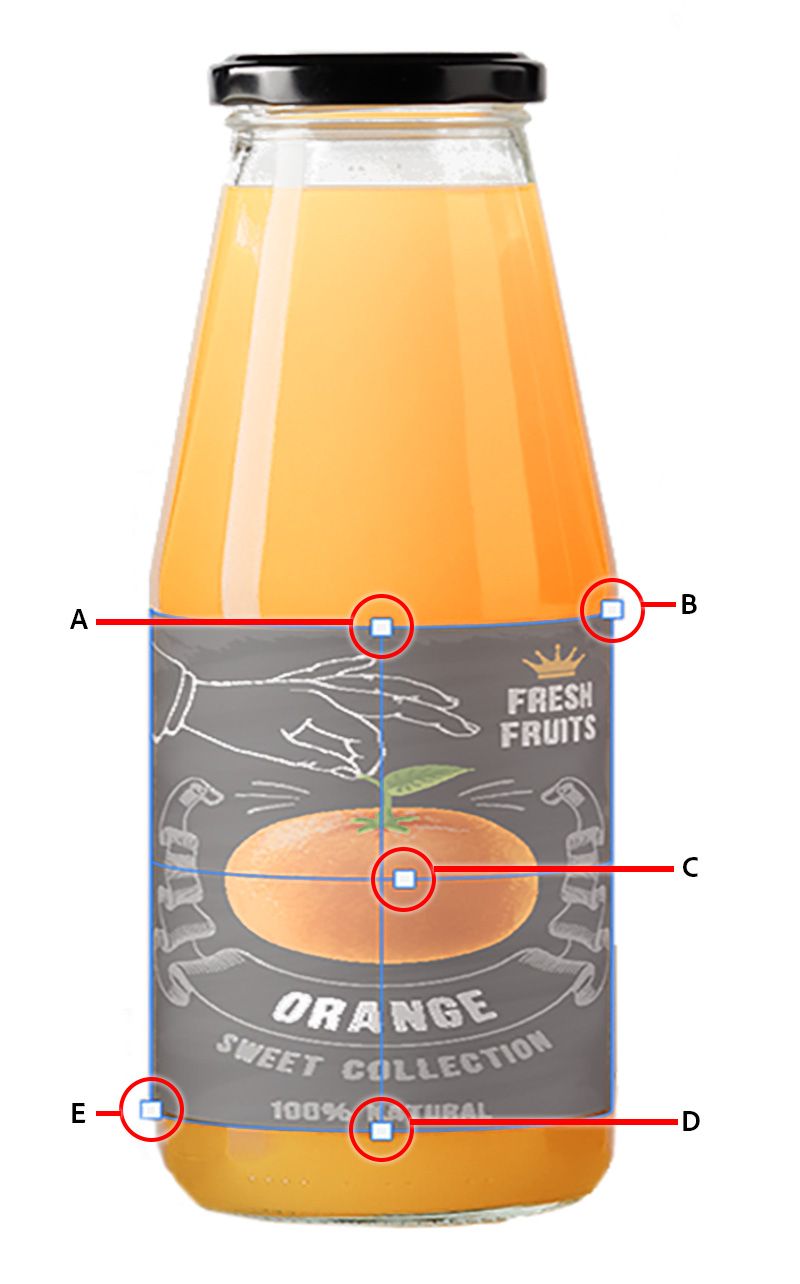

    Элементы управления для трансформирования путем деформации: цилиндр

    A. Регулирует кривизну как верхней, так и нижней части B. Задает правый верхний угол C. Регулирует перспективу. Проведите к центру для отдаления или вправо — для приближения D. Регулирует кривизну нижней части независимо от верхней E. Задает левый нижний угол

    Можно также применить трансформирование путем цилиндрической деформации к текстовым слоям во время работы творческой работы с документами.

Разделение деформации

В выпуске Photoshop 22.5 за август 2021 теперь можно использовать клавишу-модификатор Control (Win) / Command (Mac) для быстрого переключения вариантов разделения деформации без помощи строки меню.

  • Удерживая клавишу «Control» (Win) / «Command» (Mac), щелкните в любом месте сетки деформации, чтобы разделить ее крестообразно в этом месте.
  • Удерживая клавишу Control (Win) / Command (Mac), переместите указатель к краю существующей горизонтальной линии сетки. Щелкните, чтобы разделить деформацию по вертикали в этом месте.
  • Аналогично, удерживая клавишу Control (Win) / Command (Mac), переместите указатель к краю существующей вертикальной линии сетки. Щелкните, чтобы разделить деформацию по горизонтали в этом месте.

Преобразование деформации с разными опорными точками

Можно перемещать маркеры (также называются маркерами Безье) управления независимо друг от друга. Эти маркеры прикрепляются к опорным точкам при применении команды Разделение деформации для трансформирования с использованием сочетания клавиш.

В настоящее время доступно два варианта перемещения с помощью маркеров Безье:

  • Согласованно: при перемещении одного маркера перемещаются все остальные. Значок имеет вид круга.
  • Независимо: каждый маркер перемещается, не затрагивая другие маркеры, связанные с опорной точкой. Значок имеет вид квадрата.

Удерживая клавишу «Alt» (Win) / «Option» (Mac), щелкните точку, чтобы переключить состояние элемента управления Безье (независимое движение или согласованное). Также можно щелкнуть опорную точку, удерживая клавишу «Ctrl» (или щелкните правой кнопкой мыши), и выберите «Преобразовать опорную точку деформации» в контекстном меню.

  • Угловые опорные точки: по умолчанию для угловых опорных точек задано независимое перемещение.
  • Краевые/боковые опорные точки: по умолчанию для опорных точек по краям установлено согласованное перемещение горизонтальной/вертикальной пары.
  • Внутренние опорные точки: по умолчанию для опорных точек по краям установлено согласованное перемещение горизонтальной / вертикальной пары.

Кроме того, можно выбрать несколько опорных точек (удерживая клавишу «SHIFT»), а затем изменить перемещение для всех этих точек одновременно.

Марионеточная деформация

Марионеточная деформация отображает визуальную сетку, с помощью которой можно существенно деформировать определенные фрагменты изображения, не затрагивая других областей. Этот инструмент может иметь множество применений: от легкой ретуши изображения (например, придания формы волосам) до полной трансформации (например, измерение положения рук или ног).

Помимо слоев изображения можно также применить функцию «Марионеточная деформация» к маскам слоя и векторным маскам. Чтобы применить к изображениям искажение, не затрагивая оригинал, используйте смарт-объекты. См. дополнительные сведения о создании смарт-объектов.

  1. На панели «Слои» выберите слой или маску для трансформирования.

  2. Выберите «Редактирование» > «Марионеточная деформация».

  3. На панели параметров отрегулируйте следующие настройки сетки.

    Режим

    Определяет эластичность сетки в целом.

    Примечание.

    Выберите «Искажение», чтобы получить очень эластичную сетку для обертывания широкоугольных изображений или карт текстур.

    Плотность

    Определяет расстояние между узлами сетки. При выборе параметра «Больше точек» точность увеличивается, но требуется больше времени на обработку, а при выборе «Меньше точек» достигается обратный эффект.

    Расширение

    Расширяет или стягивает внешний край сетки.

    Показать сетку

    Снимите выделение, чтобы показать только булавки коррекции и получить незагроможденное представление трансформаций.

    Примечание.

    Чтобы временно скрыть булавки коррекции, нажмите клавишу «H».

  4. В окне изображения щелкните, чтобы добавить булавки в трансформируемых областях и в местах, которые требуется закрепить на месте.

    Перемещение булавки на сетке в Photoshop
    Перемещение булавки на марионеточной сетке. Соседние булавки удерживают остальные области на месте.

  5. Для изменения положения или перемещения булавок выполните любое из следующих действий.

    • Перетащите булавку, чтобы деформировать сетку.

    • Чтобы показать область сетки, которая перекрывается другой, нажимайте кнопки «Глубина булавки»  на панели параметров.

    • Чтобы удалить выбранные булавки, нажмите клавишу «Delete». Чтобы удалить другие булавки по отдельности, наводите на них курсор, нажмите клавишу «Alt» (Windows) или «Option» (Mac OS) и при появлении значка ножниц щелкайте по ним.

    • Нажмите кнопку «Удалить все булавки» на панели параметров.

    Примечание.

    Чтобы выбрать несколько булавок, щелкайте по ним, удерживая клавишу «Shift», или выберите команду «Выбрать все» из контекстного меню.

  6. Чтобы повернуть сетку вокруг булавки, выделите ее, и затем выполните любое из следующих действий.

    • Чтобы повернуть сетку на заданное число градусов, нажмите клавишу «Alt» (Windows) или «Option» (Mac OS) и удерживайте курсор рядом с булавками, но не над ними. Когда появится круг, выполните перетаскивание, чтобы повернуть сетку «на глаз».

    Примечание.

    Угол поворота отображается на панели параметров.

    • Чтобы поворачивать сетку автоматически в зависимости от выбранного режима, выберите «Авто» в меню «Поворот».
  7. По завершении преобразования нажмите клавишу «Ввод» или Return.

Поворот сетки вокруг выбранной булавки в Photoshop
Чтобы повернуть сетку вокруг выбранной булавки, нажмите клавишу Alt (Windows) или Option (Mac OS).
