Варианты рисования прямоугольника и изменения обводки

Узнайте, как в Photoshop работать с инструментом «Прямоугольник».

Рисование прямоугольника

Инструмент «Прямоугольник» позволяет рисовать прямоугольники и прямоугольники со скругленными углами на холсте.

  1. Выбор инструмента «Прямоугольник»

    На панели инструментов щелкните и удерживайте значок группы инструментов Фигура (), чтобы вызвать различные варианты инструмента «Фигура». Выберите инструмент Прямоугольник.

  2. Настройте свойства фигуры инструмента «Прямоугольник»

    Инструмент «Прямоугольник»
    Настройка свойств прямоугольника

    На панели параметров инструментов группы «Фигура» можно задать следующие настройки:

    • «Режим»: задайте режим для инструмента «Прямоугольник» — «Фигура», «Контур» и «Пиксели».
    • «Заливка»: выберите цвет заливки прямоугольной фигуры.
    • «Обводка»: выберите цвет, ширину и тип обводки фигуры.
    • «Ширина обводки»: вручную укажите ширину обводки прямоугольника.
    • Stroke type (Тип обводки): выберите тип обводки для построения прямоугольника.
    • Shape W&H (Ш и В фигуры): вручную задайте ширину и высоту фигуры.
    • «Операции с контуром»: используйте операции с контуром для настройки взаимодействия нарисованных прямоугольников друг с другом.
    • «Выравнивание контура»: используйте этот параметр для выравнивания и распределения прямоугольников.
    • «Упорядочение контура»: используйте этот параметр для настройки порядка расположения создаваемых прямоугольников.
    • Дополнительные параметры фигур и контуров: щелкните значок шестеренки () для доступа к дополнительным параметрам прямоугольных фигур и контуров, чтобы задать такие атрибуты, как ширина и цвет отображаемого на экране контура, и параметры соблюдения пропорций при построении прямоугольника.
    • Radius of rounded corners (Радиус скругления углов): вручную задайте радиус скругления углов прямоугольника.
  3. Рисование прямоугольника

    Щелкните холст, чтобы вызвать диалоговое окно «Создание прямоугольника». В этом диалоговом окне можно вручную задать размер, радиусы углов прямоугольника и выбрать выравнивание по центру. Для применения изменений нажмите кнопку «ОК». Разместите и перетащите указатель мыши на холсте, чтобы нарисовать прямоугольник. При этом автоматически создается новый слой на панели «Слои».

    Создание прямоугольника

    Примечание.

    В выпуске за март 2021 г. Photoshop 22.3 инструмент «Прямоугольник со скругленными углами» удален. Однако вы можете использовать улучшенный инструмент «Прямоугольник», чтобы рисовать прямоугольники со скругленными углами и задавать радиусы углов в соответствующем поле.

  4. Изменение свойств прямоугольной фигуры

    Можно легко редактировать свойства фигуры прямо с помощью элементов управления на холсте или с помощью раздела Свойства фигуры на панели Свойства.

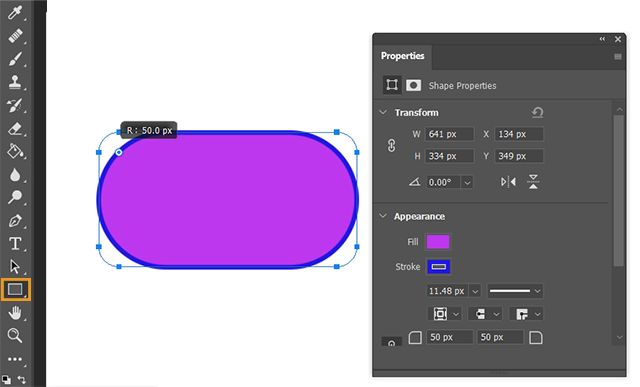

    Рисование прямоугольника

Задание параметров обводки фигуры

  1. Используйте инструмент Выделение контура для выделения фигуры, контур которой необходимо изменить.

  2. На панели Свойства или панели параметров инструментов щелкните значок меню Задать тип штриха фигуры, чтобы открыть панель Параметры обводки.

  3. На панели Параметры обводки выполните любое из следующих действий.

    • Выберите требуемый стиль обводки.
    • Щелкните значок Выровнять и выберите параметр для определения положения обводки относительно контура.
    • Щелкните значок Концы и выберите тип конца для определения вида обоих концов контура.

    Срезанные концы Создает квадратные концы, которые заканчиваются в конечных точках.

    Скругленные концы Создает полукруглые концы, которые распространяются за конечные точки на половину толщины обводки.

    Выступающие концы Создает квадратные концы, которые распространяются за конечные точки на половину толщины обводки. Этот параметр обеспечивает равномерное распространение толщины обводки во всех направлениях вокруг контура.

    Примечание. Помните о том, что концы отображаются, только когда контур открыт. Кроме того, концевые стили лучше видны при больших значениях толщины обводки.

    • Щелкните значок Угол для отображения обводки в угловых точках.

    Угловые стыки Создает острые углы, которые выходят за пределы конечной точки, если длина среза находится в пределах среза.

    Скругленные стыки Создает скругленные углы, которые выходят за конечные точки на половину ширины обводки.

    Скошенные стыки Создает скругленные углы, которые заканчиваются в конечных точках.

    Примечание. Как и концы, стыки отображаются более наглядно при больших значениях толщины обводки.

Сохранение параметров обводки

После определения параметров обводки фигуры на панели Параметры обводки можно сохранить созданный стиль обводки для повторного использования.

Нажмите на значок шестеренки в правом верхнем углу панели «Параметры обводки» и выберите пункт «Сохранить обводку».

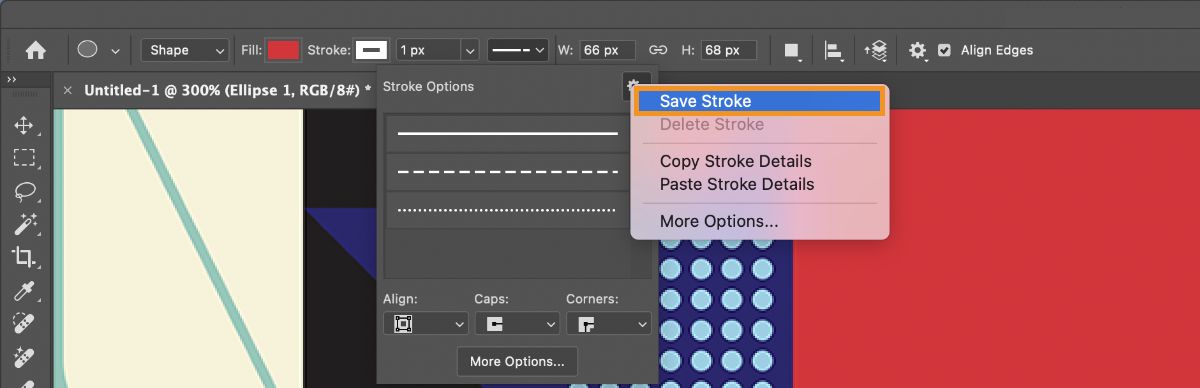

Сохранение параметров обводки в Photoshop

Настройки копирования и вставки обводки фигуры

После определения параметров обводки фигуры можно применить настройки к другой фигуре путем копирования и вставки.

  1. Щелкните значок шестерни в правом верхнем углу панели Параметры обводки, а затем выберите Копировать детализацию.

  2. Выберите фигуру, которую требуется изменить.

  3. На панели Свойства или панели параметров инструментов щелкните значок меню Задать тип штриха фигуры, чтобы открыть панель Параметры обводки.

  4. Щелкните значок шестерни в правом верхнем углу панели Параметры обводки и выберите пункт Вставить детализацию.
