Métodos de combinação de objetos

Você pode combinar objetos de vetor para criar formas de várias maneiras no Illustrator. Os caminhos ou formas resultantes diferem dependendo do método usado para combinar os objetos.

Efeitos do Pathfinder

Efeitos do Pathfinder permitem combinar vários objetos usando modos de interação. Quando você usa efeitos do Pathfinder, não é possível editar as interações entre objetos. Consulte Combinar objetos usando efeitos do Pathfinder.

Formas compostas

Formas compostas permitem combinar vários objetos e especificar como você deseja que cada objeto interaja com os demais. Essas formas são mais versáteis do que caminhos compostos, uma vez que oferecem quatro tipos de interações: adição, subtração, interseção e exclusão. Além disso, os objetos subjacentes não são alterados para que você possa selecionar cada objeto em uma forma composta para editá-lo ou alterar seu modo de interação. Consulte Combinar objetos usando formas compostas.

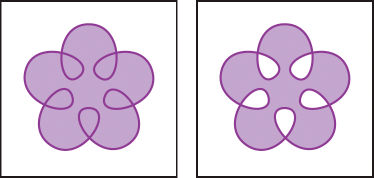

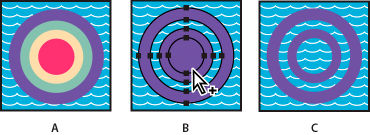

Caminhos compostos

Caminhos compostos permitem usar um objeto para abrir um orifício em outro objeto. Por exemplo, você pode criar uma forma de rosca a partir de dois círculos aninhados. Após a criação de um caminho composto, os caminhos atuam como objetos agrupados. Você pode selecionar e manipular os objetos separadamente, usando a ferramenta Seleção direta ou Seleção de grupos, ou pode selecionar e editar o caminho combinado. Consulte Combinar objetos usando formas compostas.

Observação:

Também é possível adicionar a um objeto usando a ferramenta Pincel irregular. Quando esse pincel é usado, os caminhos pintados são adicionados a caminhos adjacentes que usam atributos idênticos de preenchimento. Consulte Desenhar e mesclar caminhos com a ferramenta Pincel irregular e Criação de novas formas usando a ferramenta Construtor de formas.

Combinar objetos usando efeitos do Pathfinder

Navegar no painel Pathfinder

Use o painel Pathfinder (Janela > Pathfinder) para combinar objetos em novas formas.

Pathfinder 'Cor' visão geral
Pathfinder 'Cor'

Use os botões da linha superior no painel para criar caminhos ou caminhos compostos. Para criar formas compostas, use os botões nessas linhas enquanto pressiona a tecla Alt ou Option.

Escolha um dos seguintes modos de forma:

Adicionar à área da forma

Adiciona a área do componente à geometria subjacente.

Subtrair da área da forma

Remove a área do componente da geometria subjacente.

Fazer intersecção das áreas das formas

Usa a área do componente para recortar a geometria subjacente, como faria uma máscara.

Excluir áreas de formas em sobreposição

Usa a área do componente para inverter a geometria subjacente, transformando regiões preenchidas em orifícios, e vice-versa.

Use os botões na linha inferior no painel, chamados de efeitos do Pathfinder, para criar combinações de formas finais no primeiro clique. (Consulte Aplicar efeitos do Pathfinder.)

Efeitos do Pathfinder
Modos de formas

A. Todos os componentes no modo Adicionar B. Modo Subtrair aplicado a quadrados C. Modo Interseção aplicado a quadrados D. Modo Excluir aplicado a quadrados

Especificar as opções do Pathfinder

Defina as opções do Pathfinder no menu do painel Pathfinder ou clicando duas vezes em um efeito do Pathfinder no painel Aparência.

Precisão

Afeta a precisão com a qual os efeitos do Pathfinder calculam o caminho de um objeto. Quanto mais preciso o cálculo, mais preciso será o desenho e maior será o tempo necessário para gerar o caminho resultante.

Remover pontos redundantes

Remove pontos desnecessários enquanto você clica no botão do Pathfinder.

Dividir e contornar removerá trabalho artístico não pintado

Exclui todos os objetos não preenchidos no trabalho artístico enquanto você clica no botão Dividir ou Contorno.

Aplicar efeitos do Pathfinder

Efeitos do Pathfinder permitem criar novas formas a partir de objetos sobrepostos. Aplique efeitos do Pathfinder usando o menu Efeitos ou o painel Pathfinder.

  • Efeitos do Pathfinder no menu Efeitos somente podem ser aplicados a grupos, camadas e objetos de texto. Depois de aplicar o efeito, você ainda pode selecionar e editar os objetos originais. Também é possível usar o painel Aparência para modificar ou remover o efeito. Consulte Aplicar um efeito do Pathfinder usando o menu Efeitos.

  • Os efeitos do Pathfinder no painel Pathfinder podem ser aplicados a qualquer combinação de objetos, grupos e camadas. A combinação de formas final é criada quando você clica em um botão do Pathfinder. Depois disso, os objetos originais não podem ser editados. Se o efeito resultar em vários objetos, eles serão automaticamente agrupados. Consulte Aplicar um efeito do Pathfinder usando o menu Pathfinder.

Aplicar um efeito do Pathfinder usando o menu Efeitos

  1. Siga um destes procedimentos:
    • Agrupe os objetos que você deseja usar e selecione o grupo.

      ou

    • Mova para uma camada separada os objetos que você deseja usar e direcione essa camada.

  2. Selecione Efeito > Pathfinder e escolha um efeito do Pathfinder.
    Observação:

    Para reaplicar rapidamente o mesmo efeito do Pathfinder, escolha Efeito > Aplicar [efeito].

Aplicar um efeito do Pathfinder usando o menu Pathfinder

  1. Selecione os objetos aos quais você deseja aplicar o efeito.

    Para aplicar um efeito do Pathfinder a um grupo ou camada, direcione esse grupo ou camada.

  2. No painel Pathfinder, clique em um botão do Pathfinder (na linha inferior) ou, com a tecla Alt (Windows), ou Option (Mac OS), pressionada, clique em um botão Modos de forma (na linha superior).

Resumo de efeitos do Pathfinder

Adicionar

Traça o contorno de todos os objetos, como se eles fossem um único objeto mesclado. A forma resultante assume os atributos de pintura do objeto superior.

Interseção

Traça o contorno da região sobreposta por todos os objetos.

Excluir

Traça todas as áreas não sobrepostas dos objetos e torna as áreas sobrepostas transparentes. No ponto em que um número par de objetos se sobrepõe, a sobreposição se torna transparente. No ponto em que um número ímpar de objetos se sobrepõe, a sobreposição se torna preenchida.

Subtrair

Subtrai os objetos na extremidade frontal do objeto na extremidade traseira. Esse comando pode ser usado para excluir áreas de uma ilustração, ajustando a ordem de empilhamento.

Menos atrás

Subtrai os objetos na parte traseira do objeto na extremidade frontal. Esse comando pode ser usado para excluir áreas de uma ilustração, ajustando a ordem de empilhamento.

Dividir

Separa um trabalho artístico em suas faces preenchidas por componentes (uma face é uma área não dividida por um segmento de linha).

Observação: ao usar o botão Dividir no painel Pathfinder, você poderá usar a ferramenta de Seleção direta ou Seleção de grupos para manipular as faces resultantes independentemente. Também é possível optar por excluir ou preservar objetos não preenchidos ao aplicar o comando Dividir.

Aparar

Remove a parte de um objeto preenchido que está oculta. Remove todos os traçados e não faz a mesclagem de objetos da mesma cor.

Mesclar

Remove a parte de um objeto preenchido que está oculta. Remove todos os traçados e mescla todos os objetos adjacentes ou sobrepostos que estão preenchidos com a mesma cor.

Corte

Divide o trabalho artístico em suas faces preenchidas por componentes e, em seguida, exclui todas as partes do trabalho artístico que estão fora dos limites do objeto na extremidade superior. Também remove todos os traçados.

Contorno

Divide um objeto em seus segmentos de linha componentes, ou bordas. Esse comando é útil para preparar um trabalho artístico que precisa de trapping para objetos de superimposição. Consulte Criar um trapping.

Observação: ao usar o botão Esboço no painel Pathfinder, você poderá usar a ferramenta Seleção direta ou Seleção de grupo para manipular as faces resultantes independentemente. Também é possível optar por excluir ou preservar objetos não preenchidos ao aplicar o comando Contorno.

Mistura sólida

Combina cores escolhendo o maior valor de cada um dos componentes de cor. Por exemplo, se Cor 1 for 20% ciano, 66% magenta, 40% amarelo e 0% preto; e Cor 2 for 40% ciano, 20% magenta, 30% amarelo e 10% preto, a cor intensa resultante será 40% ciano, 66% magenta, 40% amarelo e 10% preto.

Mistura suave

Torna as cores subjacentes visíveis através do trabalho artístico sobreposto e então divide a imagem em suas faces de componentes. Especifique a porcentagem de visibilidade desejada nas cores sobrepostas.

Trapping

Compensa as possíveis defasagens entre cores no trabalho artístico, criando uma pequena área de sobreposição (chamada de trapping) entre duas cores adjacentes.

Combine objetos usando formas compostas

Uma forma composta é uma arte editável que consiste em dois ou mais objetos, cada um atribuído com um modo de forma. Formas compostas facilitam a criação de formas complexas, porque você pode manipular precisamente o modo de forma, a ordem de empilhamento, a forma, o local e a aparência de cada caminho incluso.

Formas compostas atuam como objetos agrupados e aparecem como itens de <Forma composta> no painel Camadas. Você pode usar o painel Camadas para mostrar, selecionar e manipular o conteúdo de uma forma composta, por exemplo, para alterar a ordem de empilhamento de seus componentes. Também pode usar a ferramenta Seleção direta ou Seleção de grupos para selecionar componentes de uma forma composta.

Quando uma forma composta é criada, ela assume os atributos de pintura e transparência do componente na extremidade superior no modo Adicionar, Interseção ou Excluir. Subsequentemente, é possível alterar os atributos de pintura, estilo ou transparência dessa forma composta. O Illustrator facilita esse processo ao direcionar automaticamente a forma composta inteira quando você seleciona qualquer parte dela, a não ser que você direcione explicitamente um componente no painel Camadas.

Formas compostas
Trabalho com formas compostas

A. Objetos originais B. Forma composta criada C. Modos de forma individuais aplicados a cada componente D. Estilo aplicado à forma composta inteira

Criar uma forma composta

  1. Selecione todos os objetos que você deseja que façam parte da forma composta.

    É possível incluir caminhos, caminhos compostos, grupos, outras formas compostas, misturas, texto, envelopes e deformações em uma forma composta. Os caminhos abertos que forem selecionados serão automaticamente fechados.

  2. Siga um destes procedimentos:
    • No painel Pathfinder, clique com a tecla Alt (Windows) ou Option (Mac OS) pressionada em um botão Modos de formas. Cada componente da forma composta é atribuído com o modo de forma selecionado.

      ou

    • Selecione Criar forma composta, no menu do painel Pathfinder. Cada componente da forma composta é atribuído com o modo Adicionar por padrão.

  3. Altere o modo de forma de qualquer componente selecionando-o com a ferramenta Seleção direta ou no painel Camadas e clicando em um botão Modos de forma.

    Observação: não é necessário alterar o modo do componente que estiver mais atrás, já que seu modo não é relevante para a forma composta.

    Observação:

    Para manter o desempenho máximo, crie formas compostas complexas aninhando outras formas compostas (contendo até 10 componentes cada, aproximadamente) em vez de usar muitos componentes individuais.

Modificar uma forma composta

  1. Use a ferramenta Seleção direta ou o painel Camadas para selecionar um componente individual da forma composta.
  2. Procure o botão Modos de forma realçado no painel Pathfinder para identificar que modo está atualmente aplicado a um componente selecionado.
    Observação:

    Se você tiver selecionado dois ou mais componentes que usam modos diferentes, aparecerão pontos de interrogação nos botões Modos de forma.

  3. No painel Pathfinder, clique em um botão Modos de forma diferente.

Liberar e expandir uma forma composta

Liberar uma forma composta a separa novamente em objetos distintos. Expandir uma forma composta mantém a forma do objeto composto, mas você não pode mais selecionar os componentes individuais.

  1. Selecione a forma composta usando a ferramenta Seleção ou o painel Camadas.
  2. Siga um destes procedimentos:
    • Clique em Expandir no painel Pathfinder.

      ou

    • Selecione Expandir forma composta, no menu do painel Pathfinder.

      A forma composta é convertida em um item de <Caminho> ou <Caminho composto> no painel Camadas, dependendo do modo de forma usado.

      ou

    • Selecione Liberar forma composta, no menu do painel Pathfinder.

Mover formas compostas entre o Illustrator e o Photoshop

As camadas de forma e os caminhos de recorte de camadas (máscaras de vetor) no Adobe Photoshop são tipos de formas compostas. Você pode importar camadas de forma e caminhos de recorte de camadas no Illustrator como formas compostas e continuar a manipulá-los. Além disso, pode exportar formas compostas para o Photoshop. Mantenha o seguinte em mente ao usar formas compostas com o Photoshop:

  • Apenas as formas compostas residentes no nível superior da hierarquia de camadas são exportadas para o Photoshop como camadas de forma.

  • Uma forma composta pintada com um traçado que utiliza uma junção diferente de arredondada, ou com uma espessura em pontos que não é um inteiro, é rasterizada quando exportada para o formato de arquivo PSD.

Combinar objetos usando caminhos compostos

Um caminho composto contém dois ou mais caminhos que são pintados de forma a exibir orifícios nos pontos em que esses caminhos se sobrepõem. Quando você define objetos como um caminho composto, todos os objetos nesse caminho assumem os atributos de pintura e estilo do objeto na extremidade posterior da ordem de empilhamento.

Caminhos compostos atuam como objetos agrupados e aparecem como itens de <Caminho composto> no painel Camadas. Use a ferramenta Seleção direta ou Seleção de grupos para selecionar parte de um caminho composto. Você pode manipular a forma de componentes individuais de um caminho composto, mas não pode alterar os atributos de aparência, os estilos de gráfico ou os efeitos de componentes individuais, nem manipular componentes individualmente no painel Camadas.

Observação:

Se quiser mais flexibilidade na criação de caminhos compostos, crie uma forma composta e a expanda em seguida.

Abrir um orifício em um objeto usando um caminho composto

  1. Selecione o objeto a ser usado como orifício e o posicione de forma que ele fique sobreposto ao objeto a ser cortado. Repita o procedimento para os objetos adicionais que você deseja usar como orifícios.
  2. Selecione todos os objetos que você deseja incluir no caminho composto.
  3. Selecione Objeto  > Caminho composto > Criar.

Aplicar regras de preenchimento a caminhos compostos

Você pode especificar se um caminho composto é um caminho de contorno diferente de zero ou um caminho par-ímpar.

Regra de preenchimento de contorno diferente de zero

Usa equações matemáticas para determinar se um ponto está dentro ou fora de uma forma. O Illustrator usa a regra de contorno diferente de zero como regra padrão.

Regra de preenchimento par-ímpar

Usa equações matemáticas para determinar se um ponto está dentro ou fora de uma forma. Essa regra é mais previsível, porque toda segunda região em um caminho composto par-ímpar é um orifício, independentemente da direção do caminho. Alguns aplicativos, como o Adobe Photoshop, usam a regra par-ímpar por padrão, portanto os caminhos compostos importados desses aplicativos usarão essa regra.

Caminhos de autointerseção são caminhos que fazem interseção com eles mesmos. Você pode optar por transformar esses caminhos em caminhos de contorno diferentes de zero ou pares-ímpares, dependendo da aparência que deseja obter.

Caminhos compostos
Caminho de autointerseção com a opção Usar regra de preenchimento de contorno diferente de zero (à esquerda) e com a opção Usar regra de preenchimento par-ímpar (à direita)

Ao criar um caminho composto de contorno diferente de zero, é possível especificar se os caminhos sobrepostos aparecerão com orifícios ou se serão preenchidos. Para isso, no painel Atributos, clique em um botão Inverter direção do caminho.

Quatro caminhos circulares
Regras de preenchimento

A. Quatro caminhos circulares B. Caminhos circulares selecionados, convertidos em caminho composto C. Comando Inverter direção do caminho aplicado ao caminho na parte mais interna

Alterar a regra de preenchimento de um caminho composto

  1. Selecione o caminho composto usando a ferramenta Seleção ou o painel Camadas.
  2. No painel Atributos, clique no botão Usar regra de preenchimento de contorno diferente de zero ou no botão Usar regra de preenchimento par-ímpar .

Trocar um orifício em um caminho composto por uma área preenchida

  1. Faça com que o caminho composto utilize a regra de preenchimento de contorno diferente de zero.
  2. Com a ferramenta Seleção direta, selecione a parte do caminho composto a ser invertida. Não selecione todo o caminho composto.

  3. No painel Atributos, clique no botão Inverter direção do caminho: desativar ou no botão Inverter direção do caminho: ativar .

Retornar um caminho composto aos seus componentes originais

  1. Selecione o caminho composto usando a ferramenta Seleção ou o painel Camadas.
  2. Selecione Objeto  > Caminho composto > Liberar.
Logotipo da Adobe

Fazer logon em sua conta
