Simplificar um caminho

Problemas ao editar uma ilustração complexa com vários pontos de ancoragem? Use a opção Simplificar caminho no Illustrator para resolver todos os seus problemas relacionados à edição de caminhos complexos.

Simplificar caminho

O recurso Simplificar caminho permite remover pontos de ancoragem desnecessários e gerar um caminho ideal simplificado para ilustrações complexas, sem alterações significativas na forma do caminho original.

A simplificação de um caminho oferece os seguintes benefícios:

  • Edição fácil e precisa de caminhos
  • Tamanho de arquivo reduzido
  • Exibição e impressão mais rápidas de arquivos

Para que preciso simplificar um caminho?

  • Para remover as imperfeições no caminho traçado utilizando o Traçado da imagem.
  • Para editar somente uma parte de uma ilustração complexa e para criar caminhos nítidos ou suaves em uma região selecionada da ilustração.
  • Para reduzir o número de pontos de ancoragem ao expandir uma forma usando a ferramenta Largura variável no Illustrator.
  • Para editar uma ilustração importada para o Illustrator que foi criada usando aplicativos para dispositivos móveis para desenhar, pintar ou esboçar.
Sim

A. Imagem original B. Imagem após rastreamento ou importação (máximo de pontos de ancoragem) C. Imagem após a simplificação do caminho (pontos de ancoragem otimizados)

Simplificar o caminho automaticamente

  1. Selecione o objeto ou uma região de caminho específica.

  2. Selecione Objeto > Demarcador > Simplificar.

    Os pontos de ancoragem desnecessários são removidos automaticamente, e um demarcador simplificado é calculado.

Simplificar caminho

A. Controle deslizante para reduzir pontos de ancoragem B. Simplificar pontos de ancoragem automaticamente C. Mais opções

Simplificar o caminho manualmente

Para simplificar e refinar o caminho, use o Controle deslizante Reduzir pontos de ancoragem. Por padrão, o controle deslizante está definido com um valor automaticamente simplificado. A posição e o valor do controle deslizante especificam o grau de precisão com que o caminho simplificado corresponde às curvas do caminho original.

  • Mínimo de pontos de ancoragem (): quando o valor do controle deslizante for próximo ou igual ao valor mínimo, a quantidade de pontos de ancoragem será menor, mas a curva do caminho modificado terá pequenos desvios em relação ao caminho original.
  • Máximo de pontos de ancoragem (): quando o valor do controle deslizante for próximo ou igual ao valor máximo, a curva do caminho modificado terá mais pontos e um ajuste melhor em relação à curva original.
Simplificar caminho

Controles de simplificação avançados

Para abrir a caixa de diálogo Simplificar com opções avançadas, clique em Mais opções ().

Simplificar caminho

Exemplo: simplificar e editar o caminho usando as opções avançadas

Neste exemplo, tentamos obter o seguinte usando a caixa de diálogo Simplificar caminho:

  • Reduzir os pontos de ancoragem de uma região selecionada.
  • Criar ângulos de vértice nítidos em uma região selecionada.
  • Converter o caminho em linhas retas em uma região selecionada.
controles avançados
A ilustração que queremos (caminho original mostrado por linhas vermelhas)

Pontos de vértice
Ilustração original

Essa é a maneira pela qual chegamos à ilustração desejada

controles avançados

Criar caminhos suaves

Você pode usar a ferramenta Suavizar ou o controle deslizante Suavizar para suavizar os caminhos.

Usar a ferramenta Suavizar

Após reduzir o número de pontos de ancoragem, você pode usar a ferramenta Suavizar   para remover pontos isolados e obter um demarcador mais suave.

Para criar um caminho suave, siga estas etapas:

  1. Selecione o objeto.

  2. Selecione a ferramenta Suavizar .

  3. Arraste a ferramenta ao longo do comprimento do segmento de demarcador que deseja suavizar.

  4. Continue a suavizar até que o traçado ou caminho tenham a suavidade desejada.

Utilização da ferramenta Suavizar

A. Caminho original B. Arraste ao longo do caminho com a ferramenta Suavizar C. Resultado

Criar curvas suaves

Para obter uma curva suave enquanto mantém as curvas opostas intactas, siga estas etapas:

  1. Selecione a ferramenta Ponto de ancoragem

  2. Pressione Option ou Alt e clique em qualquer uma das alças para emparelhar as alças opostas e tornar o ponto suave.

Controlar o nível de suavização

Para alterar a quantidade de suavização, clique duas vezes na ferramenta Suavizar   e defina as seguintes opções:

Fidelidade

Controla o quanto você deve mover o mouse ou a caneta digitalizadora antes que o Illustrator adicione um novo ponto de ancoragem ao caminho. Por exemplo, um valor de Fidelidade de 2,5 significa que movimentos da ferramenta de menos de 2,5 pixels não são registrados. A Fidelidade pode variar de 0,5 a 20 pixels. Quanto maior o valor, mais suave e menos complexo o caminho.

Suavidade

Controla a quantidade de suavização aplicada pelo Illustrator quando você usa a ferramenta. A suavidade pode variar de 0% a 100%. Quanto maior o valor, mais suave é o caminho.

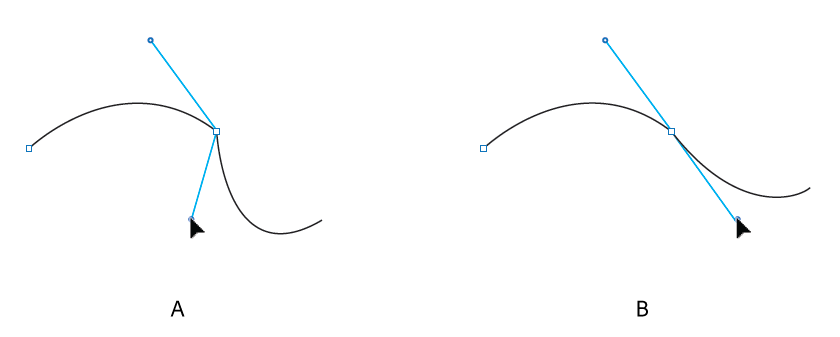

Suavizar um caminho
Emparelhe as alças opostas usando a ferramenta Ponto de ancoragem

A. Pontos de vértice com alças desemparelhadas B. Alças opostas emparelhadas, resultando em uma curva suave

Utilizar o controle deslizante Suavizar

Para um melhor controle de suavização, utilize o controle deslizante Suavizar. Selecione o caminho, navegue até Objeto > Caminho > Suavizar e mova o controle deslizante para alcançar o nível de suavização necessário. Você também pode selecionar o ícone de configuração automática   para suavizar o caminho automaticamente. Para suavizar uma seção do caminho, selecione os pontos de ancoragem nessa seção usando a ferramenta Seleção direta   e, em seguida, mova o controle deslizante.

Suavize caminhos complexos usando o controle deslizante Suavizar.
