Usar grades, guias e medições em PDFs

Use grades para alinhar o texto e os objetos de um documento de maneira precisa. Ao habilitar as grades, uma estrutura de linhas de interseção é exibida para ajudar a alinhar corretamente vários elementos.

A opção Ajustar à grade alinha um objeto à linha de grade mais próxima quando ele é movido.

Para exibir ou ocultar a grade, no canto superior esquerdo selecione o menu de opções (Windows) > Exibir ou diretamente Exibir (macOS) > Mostrar/Ocultar > Réguas e grades > Grade. Quando a grade estiver ativa, será exibida uma marca de seleção ao lado do nome do comando.

Para ativar ou desativar a opção Ajustar à grade, selecione o menu de opções (Windows) > Exibir ou diretamente Exibir (macOS) > Mostrar/Ocultar > Réguas e grades > Ajustar à grade.

Para alterar a aparência da grade

Use réguas e guias

As réguas horizontais e verticais permitem verificar o tamanho dos objetos no documento. Você também pode criar guias para alinhar objetos facilmente, como campos de formulário. É possível alterar a unidade de medida e a cor utilizadas na régua.

• Para exibir réguas, selecione o menu de opções (Windows)> Exibir ou Exibir (macOS)> Mostrar/Ocultar > Réguas e grades > Réguas.
• Para exibir ou ocultar guias, selecione o menu de opções (Windows)> Exibir ou Exibir (macOS) > Mostrar/Ocultar > Réguas e grades > Guias.


Para usar réguas e guias

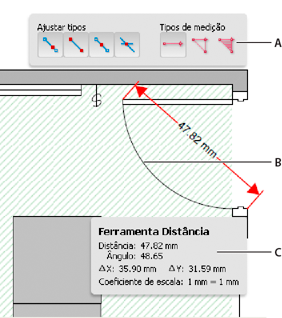

Como medir a altura, a largura ou a área de objetos

Você também pode usar a ferramenta “Medir objetos” para medir distâncias e a área de objetos em documentos PDF. As ferramentas de medição são úteis para mostrar as distâncias e áreas associadas a objetos de desenhos assistidos por computador (CAD). Você também pode usar estas ferramentas para medir determinadas áreas de um documento antes de enviá-lo para uma impressora profissional. Elas só ficam disponíveis se o criador do PDF habilitar a funcionalidade de medição para usuários do Acrobat Reader.

Quando uma ferramenta de medição é usada, o painel Informações de medida mostra informações sobre a medida, como a medida atual, valores delta e proporção de escala. O Acrobat insere comentários com os valores calculados para distância, perímetro ou área.

Definir as opções da ferramenta de medição

Para definir as opções da ferramenta de medição, selecione a ferramenta e clique com o botão direito do mouse em qualquer lugar no PDF. As seguintes opções são exibidas:

• Alterar proporção e precisão da escala: altera a proporção de escala (como 3:2) e a unidade de medida nas áreas de desenho.
• Alterar rótulo de marcação: adiciona ou altera o texto exibido com a medida.
• Desabilitar/habilitar marcação de medida: quando habilitada, as linhas de medida desenhadas são adicionadas ao PDF. Quando desabilitada, as linhas de medida desaparecem quando você mede outro objeto ou seleciona outra ferramenta.
• Ativar/desativar ortografia: quando habilitada, as linhas de medida serão apenas ortográficas.
• Mostrar/ocultar réguas: mostra ou oculta réguas verticais e horizontais na página.
• Ajustar ao conteúdo da página/Não ajustar ao conteúdo da página: ativa ou desativa todas as opções de encaixe.
• Exportar marcação de medida para o Excel: salva as informações de todas as medidas de seu PDF em um arquivo CSV.
• Preferências: abre as preferências de medição (2D).

Definir preferências de medição

Você pode definir as preferências de medição 2D para determinar como os dados 2D são medidos. Para fazer isso, acesse  > Preferências, selecione Medição (2D) no painel esquerdo e configure as seguintes opções:

• Usar escalas e unidades do documento (se presentes): quando habilitada, as medidas baseadas nas unidades geradas a partir do documento original são usadas (se presentes). Desmarque essa opção para especificar as unidades de medida manualmente.
• Usar linhas ortográficas: quando habilitada, as linhas de medida serão apenas ortográficas.
• Cor da linha de medição: especifica a cor ou a linha que aparece durante o desenho.
• Habilitar marcação de medição: quando habilitada, as linhas de medição desenhadas são adicionadas ao PDF. Quando desativada, as linhas de medida desaparecem quando você mede outro objeto ou seleciona outra ferramenta. Você pode usar os rótulos de medida padrão ou especificar seu próprio rótulo.
• Usar comprimento de tracejado padrão (somente para a ferramenta Distância): se essa opção não estiver selecionada, toda vez que você desenhar uma medida de distância, será necessário mover o mouse para determinar o comprimento do tracejado.
• Início da linha padrão: especifica a aparência da linha inicial nas medições de distância.
• Fim da linha padrão: especifica a aparência da linha final nas medições de distância.
• Estilo da legenda (somente para a ferramenta Distância): especifica se a legenda da medida de distância é exibida dentro ou acima da linha de medida.
• Comprimento padrão do tracejado (somente para a ferramenta Distância): especifica o comprimento do tracejado que aparece em um lado dos pontos de medição.
• Extensão padrão do tracejado acima da linha (somente para a ferramenta Distância) : especifica o comprimento da extensão do tracejado que aparece acima da linha de medição.
• Deslocamento padrão do tracejado a partir de pontos de linha (somente para a ferramenta Distância): especifica o tamanho do espaço em branco entre os pontos de medição e o tracejado.
• Configurações de ajuste 2D: especifica o comportamento do ajuste. A sensibilidade indica o quão próximo o ponteiro deve estar do item a ser ajustado. A Cor indicativa do ajuste especifica a cor da linha de ajuste que aparece ao manter o ponteiro sobre o objeto.

Exibir coordenadas do cursor

As coordenadas do cursor mostram a posição do ponteiro no painel do documento. A numeração das posições começa no canto superior esquerdo do documento. As coordenadas do cursor também mostram a largura e a altura de um objeto selecionado à medida que ele é redimensionado.

Para exibir as coordenadas x e y:

Para alterar as unidades de medida das coordenadas do cursor:

Modificação de escala horizontal
